1160535 - Okap uniwersalny UH17187E
Części do okapu Amica UH17187E o kodzie wyrobu 1160535 obejmują między innymi silnik, wirnik, elementy panelu i oświetlenia. Słabe zasysanie, buczenie, drgania, brak wybranego biegu lub niedziałająca lampka wymagają ustalenia przyczyny przed zakupem. Zgodność części potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać źródło usterki okapu UH17187E?
W okapie Amica UH17187E podobny objaw może wynikać z uszkodzenia części albo z ograniczonego przepływu powietrza. Przykładowo głośna praca nie przesądza o awarii silnika: hałas mogą wywoływać zatłuszczony filtr, zablokowany lub zdeformowany wirnik, drgająca osłona oraz zwężony albo niedrożny przewód odprowadzający.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo zasysa, lecz silnik pracuje | Zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy w trybie pochłaniacza, niedrożny kanał, zablokowana klapa lub zabrudzony wirnik | Stan filtrów oraz drożność wylotu i przewodu; oceń, czy powietrze rzeczywiście opuszcza kanał | Poprawa po oczyszczeniu przepływu przemawia przeciw wymianie silnika. Brak poprawy wymaga kontroli wirnika i napędu |
| Silnik buczy, ale wirnik nie rusza | Ciało obce, warstwa tłuszczu, tarcie wirnika o osłonę, zużycie mechaniczne albo usterka silnika | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie ma wykruszeń | Opór lub ocieranie wskazuje problem mechaniczny. Swobodny obrót nie potwierdza jednak elektrycznej sprawności silnika |
| Okap drga lub stuka | Uszkodzony wirnik, nierównomierny osad, poluzowane mocowanie silnika, panelu lub osłony | Obejrzyj łopatki, mocowania i ślady ocierania | Pęknięty lub zdeformowany wirnik należy wymienić; samo dokręcenie obudowy nie pomoże, jeśli napęd jest niewyważony |
| Działa tylko część biegów | Zużyty przycisk lub suwak, przełącznik, luźne złącze albo przerwa w obwodzie danego odczepu silnika | Sprawdź działanie mechanizmu panelu i stan złączy; pomiary elektryczne wykonuj według schematu silnika | Sprawny mechanicznie przycisk nie wyklucza wypalonych styków. Brak jednego biegu nie oznacza automatycznie konieczności wymiany całego silnika |
| Nie działa oświetlenie, ale wentylator działa | Przepalona żarówka, uszkodzone gniazdo, zabrudzone lub nadpalone styki, problem z przyciskiem | Po odłączeniu okapu wyjmij źródło światła i obejrzyj oprawkę | Sprawna żarówka nie wyklucza uszkodzenia gniazda albo obwodu sterowania |
| Nie działa silnik ani oświetlenie | Brak zasilania, uszkodzenie przewodu, zacisku, wspólnego wyłącznika lub połączenia wewnętrznego | Zacznij od gniazda i zabezpieczenia instalacji, następnie obejrzyj przewód oraz dostępne złącza | Wspólny brak obu funkcji kieruje diagnostykę najpierw na tor zasilania, a nie na jednoczesną wymianę silnika i lampki |
Kontrola silnika i wirnika
Przed oględzinami wyłącz okap, odłącz go od sieci i zabezpiecz przed przypadkowym włączeniem. Zdemontuj filtr przeciwtłuszczowy, aby uzyskać dostęp do wnętrza. W tym modelu na liście części występują oddzielnie silnik dmuchawy, wirnik i osłona silnika, dlatego nie należy zakładać, że przy każdym hałasie trzeba wymieniać cały zespół.

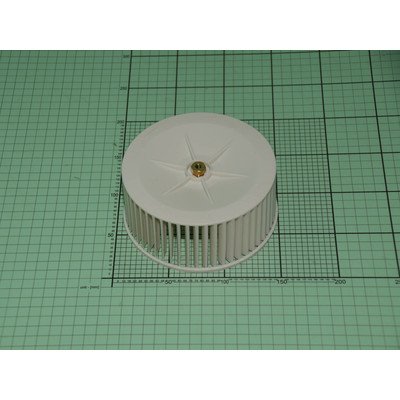

Najpierw obejrzyj wirnik. Szukaj pęknięć, odkształceń, brakujących fragmentów łopatek, tłustego osadu i śladów tarcia o osłonę. Obróć go ręką bez używania siły. Powinien poruszać się bez blokowania i wyraźnego ocierania. Jeżeli jest tylko zabrudzony, oczyść go bez zalewania silnika i bez wyginania łopatek. Nierównomiernie pozostawiony osad również może powodować niewyważenie.
Jeśli wirnik obraca się swobodnie, lecz silnik nie startuje, potrzebna jest diagnostyka elektryczna. Na całkowicie odłączonym i opisanym przewodami silniku można sprawdzić ciągłość uzwojeń zgodnie ze schematem konkretnego wykonania. Przerwa w obwodzie może wskazywać uszkodzone uzwojenie lub zabezpieczenie termiczne. Sam odczyt skończonej rezystancji nie potwierdza jednak prawidłowej pracy pod obciążeniem ani stanu izolacji.
Pomiar napięcia na pracującym okapie i badanie izolacji silnika są czynnościami serwisowymi. Wymagają kwalifikacji, właściwych przyrządów i procedury odpowiedniej dla urządzeń zasilanych napięciem sieciowym. Nie są przeznaczone dla osoby bez przygotowania. Brak napięcia na silniku kieruje diagnostykę na przełącznik, przewody i połączenia. Prawidłowe zasilanie przy braku ruchu wirnika zwiększa prawdopodobieństwo uszkodzenia napędu, ale wynik należy odnieść do schematu tego silnika.
Panel sterowania i problemy z biegami
UH17187E wykorzystuje mechaniczne elementy obsługi, w tym przycisk i suwak panelu. Gdy przycisk jest luźny, zacina się albo nie przekazuje ruchu na przełącznik, najpierw sprawdź jego osadzenie i współpracę z suwakiem. Wymiana zewnętrznego przycisku nie usunie usterki, jeżeli uszkodzone są styki elektryczne przełącznika.
Przed odłączeniem przewodów wykonaj czytelne zdjęcie wszystkich połączeń i oznacz każde złącze. Nie dobieraj przewodów według koloru ani układu spotkanego w innym okapie. Silniki o podobnym wyglądzie mogą mieć inne wyprowadzenia, liczbę odczepów lub sposób sterowania. Niepodłączonego zacisku nie wolno zwierać ani wykorzystywać bez potwierdzonego schematu.
Co sprawdzić, gdy nie świeci lampka?

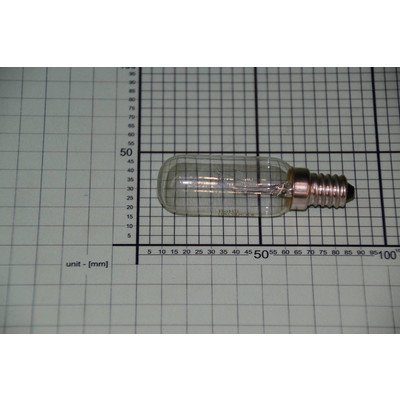

Jeżeli wentylator działa, rozpocznij od źródła światła. Po ostygnięciu lampy i odłączeniu zasilania wyjmij żarówkę, sprawdź jej ciągłość oraz obejrzyj gwint lub styki. Następnie skontroluj gniazdo: przebarwienie, stopienie tworzywa, poluzowany styk albo ślady łuku elektrycznego kwalifikują oprawkę do wymiany.
Nowa żarówka musi mieć właściwy trzonek, napięcie, gabaryty i moc dopuszczoną dla oprawy. Zastosowanie mocniejszego źródła światła może przegrzewać gniazdo i osłonę lampy. Gdy nowa, prawidłowo dobrana żarówka nadal nie działa, przyczyną może być oprawka, przycisk oświetlenia albo przewód, a nie samo źródło światła.
Dostęp i wymiana części
Tabliczka znamionowa okapów Amica znajduje się wewnątrz obudowy i jest dostępna po zdjęciu filtrów aluminiowych. Ta sama droga umożliwia wykonanie podstawowych oględzin, ale zakres dalszego demontażu zależy od wymienianego elementu.
- Odłącz urządzenie od zasilania i zabezpiecz płytę grzewczą przed upuszczeniem części.
- Zdejmij filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania zatrzasku.
- Przed demontażem panelu, lampy lub osłony silnika wykonaj zdjęcia mocowań i przewodów.
- Odłączaj złącza za korpus, nie ciągnąc za przewody. Nie używaj przypadkowych konektorów ani skręcanych połączeń.
- Przy wymianie wirnika sprawdź jego stronę montażu, osadzenie na osi i odstęp od osłony. Przed uruchomieniem obróć go ręcznie.
- Po montażu upewnij się, że przewody nie znajdują się przy wirniku, wszystkie osłony są założone, a filtr został prawidłowo zablokowany.
Nie uruchamiaj okapu z luźnym silnikiem, nieosłoniętym wirnikiem ani przewodami pozostawionymi w torze jego ruchu. Pierwsza próba powinna obejmować osobne sprawdzenie oświetlenia i kolejnych biegów oraz obserwację, czy nie pojawiają się tarcie, silne drgania, zapach przegrzanej izolacji lub iskrzenie.
Jak dobrać części do Amica UH17187E?
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model UH17187E,
- kod wyrobu 1160535,
- pełny 14-cyfrowy numer fabryczny.
Kod 1160535 jest ważniejszy niż samo podobieństwo obudowy lub nazwa zaczynająca się od „UH”. Przy silniku porównaj zgodność katalogową, sposób mocowania, konstrukcję wirnika, złącza i wariant wyprowadzeń. Przy panelu sprawdź stronę elementu, punkty mocujące i współpracę przycisku z suwakiem. Dla oświetlenia liczą się także rodzaj oprawki, osłona, napięcie i dopuszczalna moc żarówki.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie zamawiaj części wyłącznie dlatego, że okap wygląda podobnie. Wróć do kategorii okapów Amica o szerokości 60 cm i odszukaj właściwy wariant albo prześlij zdjęcie całej tabliczki do weryfikacji.
FAQ – części i naprawa okapu Amica UH17187E
Czy buczenie oznacza uszkodzony silnik?
Nie. Najpierw po odłączeniu zasilania sprawdź, czy wirnik nie jest zabrudzony, zablokowany lub nie ociera o osłonę. Dopiero swobodny ruch wirnika połączony z brakiem rozruchu uzasadnia kontrolę zasilania i uzwojeń silnika.
Dlaczego okap głośno pracuje po wymianie wirnika?
Możliwe przyczyny to niepełne osadzenie wirnika na osi, niewłaściwa strona montażu, kontakt z osłoną albo pozostawione luźne mocowanie. Przed uruchomieniem wirnik należy obrócić ręcznie i sprawdzić odstęp na całym obwodzie.
Czy brak jednego biegu wymaga wymiany silnika?
Nie zawsze. Przyczyną może być przycisk, suwak, przełącznik, wypalony styk lub luźne złącze. Silnik podejrzewa się dopiero po sprawdzeniu toru sterowania i odpowiedniego odczepu według właściwego schematu.
Czy można dobrać silnik tylko po wyglądzie i kolorach przewodów?
Nie. Podobne silniki mogą różnić się mocowaniem, parametrami, liczbą biegów i przypisaniem wyprowadzeń. Potrzebna jest potwierdzona zgodność z kodem wyrobu 1160535, a przewody należy podłączać według dokumentacji, nie według koloru.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica jest umieszczona wewnątrz obudowy. Aby ją odczytać, należy zdjąć aluminiowy filtr przeciwtłuszczowy. Do doboru przygotuj model, kod wyrobu i cały 14-cyfrowy numer fabryczny.
Czy nowa żarówka może mieć większą moc?
Nie należy przekraczać mocy dopuszczonej dla oprawy. Mocniejsza żarówka może przegrzać gniazdo, przewody lub osłonę lampy. Trzeba również zachować właściwy trzonek, napięcie i wymiary źródła światła.
