1160588 - OSS622 (OSS622) Amica
Części do okapu Amica OSS622 o kodzie wyrobu 1160588 obejmują filtry, elementy dmuchawy, sterowania, oświetlenia, obudowy i kanału powietrznego. Słaby ciąg nie musi oznaczać awarii silnika — najpierw warto skontrolować filtry, drożność wylotu i ustawienie trybu pracy. Przed zakupem porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak zbudowany jest okap Amica OSS622 1160588

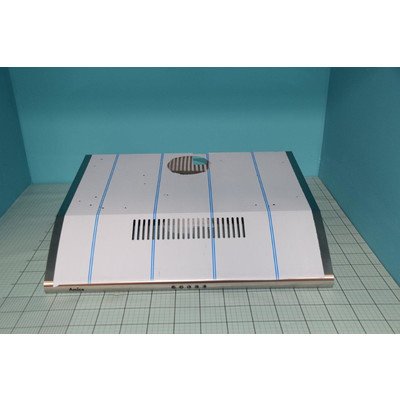

OSS622 o kodzie wyrobu 1160588 jest okapem uniwersalnym o szerokości 60 cm, który może pracować jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy prędkości, sterowanie przyciskami, dwa aluminiowe filtry przeciwtłuszczowe oraz wylot powietrza o średnicy 120 mm. Dla trybu pochłaniacza przewidziano jeden filtr węglowy FWK 80.
W specyfikacji tego wariantu podano oświetlenie LED o mocy 3 W. Nie należy więc dobierać żarówki lub modułu tylko na podstawie kształtu oprawki albo podobieństwa do części stosowanej w innym okapie Amica. Wersja źródła światła, sposób mocowania i parametry elektryczne muszą odpowiadać konkretnemu wykonaniu urządzenia.
Objaw, możliwa przyczyna i kolejność kontroli
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę | zabrudzone filtry aluminiowe, niedrożny kanał, zablokowane klapki zwrotne, niewłaściwy tryb pracy, zabrudzony lub uszkodzony wirnik | stan obu filtrów, swobodny wypływ powietrza, przewód i przyłącze 120 mm, położenie dźwigni zmiany obiegu | poprawa po oczyszczeniu toru powietrza przemawia przeciwko wymianie silnika; brak poprawy uzasadnia kontrolę dmuchawy |
| Zapachy wracają do kuchni w trybie pochłaniacza | nasycony albo niewłaściwy filtr węglowy, źle ułożony obieg powrotny | obecność filtra FWK 80, jego zamocowanie i czas użytkowania | filtr węglowy może wyglądać poprawnie, mimo że utracił zdolność pochłaniania zapachów |
| Silnik pracuje głośniej lub okap drży | luźny filtr, szyba albo mocowanie, ocierający wirnik, zabrudzenie dmuchawy, grzechoczące klapki, zwężony kanał, zużycie silnika | zamocowanie elementów, ślady ocierania, swobodę obrotu wirnika przy odłączonym zasilaniu, drożność instalacji | hałas zależny od biegu może pochodzić zarówno z dmuchawy, jak i z rezonansu obudowy lub przewodu |
| Oświetlenie działa, ale wentylator nie rusza | uszkodzony styk przełącznika, przewód, uzwojenie silnika, zabezpieczenie termiczne albo mechaniczna blokada wirnika | czy wirnik obraca się lekko po odłączeniu zasilania oraz czy złącza nie są nadpalone lub poluzowane | swobodny wirnik nie potwierdza sprawności elektrycznej silnika; zablokowany wirnik nie przesądza, że trzeba wymieniać cały zespół |
| Brakuje tylko jednego biegu | zużyty styk przycisku, przerwane połączenie lub obwód odpowiedniego odczepu silnika | działanie pozostałych biegów, przewody i styki właściwego przycisku | sprawne pozostałe prędkości wskazują, że zasilanie główne i część silnika nadal działają |
| Wentylator działa, ale nie świeci światło | uszkodzone źródło LED, oprawa, przewody albo styk włącznika | stan elementu świetlnego, złącza i ślady przegrzania | wymiana źródła światła ma sens dopiero po potwierdzeniu jego typu i parametrów |
| Nie działa ani światło, ani silnik | brak zasilania, uszkodzony przewód, wtyczka, połączenie wejściowe lub wspólny element sterowania | gniazdo sprawdzone innym odbiornikiem, przewód i połączenia dostępne bez pracy pod napięciem | sprawne gniazdo nie wyklucza przerwy w przewodzie lub wewnętrznym torze zasilania okapu |
Słaby ciąg nie zawsze oznacza uszkodzenie dmuchawy
Najpierw sprawdź elementy, które ograniczają przepływ. Aluminiowe filtry w OSS622 powinny być czyste, suche, nieodkształcone i prawidłowo zatrzaśnięte. Dla tego modelu podawany jest wymiar filtra 337 × 282,5 mm, ale przy zakupie nadal trzeba potwierdzić numer części — sam wymiar nie określa rozmieszczenia zaczepów ani wykonania ramki.
W trybie wyciągu filtr węglowy nie jest potrzebny, natomiast filtry przeciwtłuszczowe pozostają zamontowane. Chronią dmuchawę i kanał przed osadem. Użytkowanie bez nich sprzyja odkładaniu tłuszczu na wirniku, obudowie silnika i przewodzie wentylacyjnym, co może pogarszać wydajność oraz zwiększać zagrożenie pożarowe.
Jeżeli filtry są czyste, sprawdź:
- czy dźwignia obiegu wewnątrz okapu odpowiada pracy jako wyciąg lub pochłaniacz;
- czy klapki zwrotne otwierają się swobodnie i nie zostały zamontowane odwrotnie;
- czy rura nie jest zgnieciona, zatłuszczona albo gwałtownie zwężona;
- czy wylot 120 mm i przyłącze rury nie są przesłonięte;
- czy powietrze ma zapewnioną drogę powrotu do pomieszczenia podczas pracy w obiegu zamkniętym.
Przy okapie podłączonym do wentylacji spadek przepływu może wynikać z instalacji poza urządzeniem. Wymiana silnika nie naprawi zatkanego kanału ani zamkniętych klapek.
Jak skontrolować silnik i sterowanie
Przed demontażem odłącz wtyczkę i zabezpiecz ją przed przypadkowym podłączeniem. Zdejmij filtry od spodu okapu, podtrzymując je podczas zwalniania zatrzasków. Odsłonięta przestrzeń pozwala ocenić zabrudzenie dmuchawy, stan przewodów, złączy i dostępnych mocowań. Nie wkładaj narzędzi w wirnik przy urządzeniu podłączonym do sieci.
Po odłączeniu zasilania sprawdź ręcznie, czy wirnik obraca się bez wyraźnego tarcia, przeskoków i dużego luzu. Tłusty osad, obcy przedmiot lub zdeformowana obudowa mogą powodować ocieranie. Jeżeli wirnik jest pęknięty, ma ubytki albo nie trzyma się stabilnie na osi, samo czyszczenie nie przywróci prawidłowego wyważenia.
Podczas pomiarów rezystancji silnik i przełącznik trzeba odłączyć od pozostałej instalacji, uprzednio oznaczając przewody i fotografując ich rozmieszczenie. Pomiar ciągłości może wykazać przerwany przewód, niesprawny styk przycisku lub otwarte uzwojenie. Wynik OL po obu stronach badanego, odizolowanego obwodu oznacza brak ciągłości. Bardzo mała albo skończona rezystancja nie dowodzi jednak pełnej sprawności silnika — zwykły multimetr nie ujawni pewnie zwarć międzyzwojowych ani zachowania uzwojenia po nagrzaniu.
Poszczególne biegi mogą korzystać z różnych odczepów uzwojenia, dlatego ich oporności nie muszą być jednakowe. Bez schematu właściwego dla OSS622 1160588 nie należy przykładać napięcia bezpośrednio do przypadkowo wybranych przewodów.
Pomiary napięcia w pracującym okapie, badanie izolacji silnika oraz ingerencja w obwody sieciowe są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, przyrządów i procedury właściwej dla urządzenia.
Dostęp i wymiana części

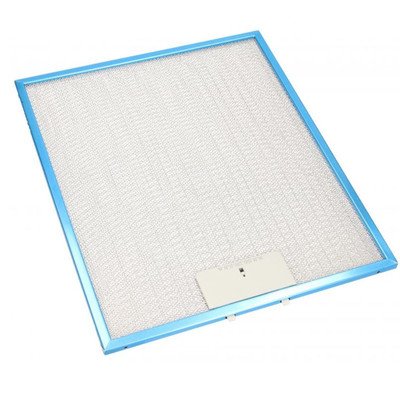

Filtry
Filtry przeciwtłuszczowe wyjmuje się od spodu, zwalniając ich uchwyty. Przed ponownym montażem umyty filtr aluminiowy musi całkowicie wyschnąć. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany. Część kwalifikuje się do wymiany, gdy siatka jest rozerwana, ramka odkształcona albo zatrzask nie utrzymuje jej bezpiecznie.
Filtr węglowy FWK 80 stosuje się wyłącznie w trybie pochłaniacza. Nie należy go myć jak filtra aluminiowego. Wymiana jest potrzebna, gdy zapachy przestają być skutecznie ograniczane lub upłynął okres przewidziany w instrukcji przy danej intensywności gotowania.

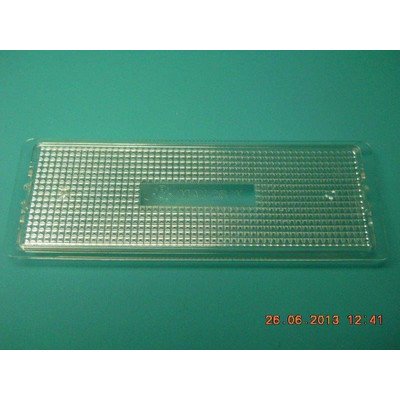

Oświetlenie
Po odłączeniu okapu i ostygnięciu oświetlenia zdejmij filtr zapewniający dostęp do zespołu lampy. Przed zakupem sprawdź oznaczenie źródła lub modułu, jego moc, napięcie, złącze i mocowanie. Nie zastępuj elementu wersją o większej mocy, ponieważ może przeciążyć obwód albo przegrzewać klosz.

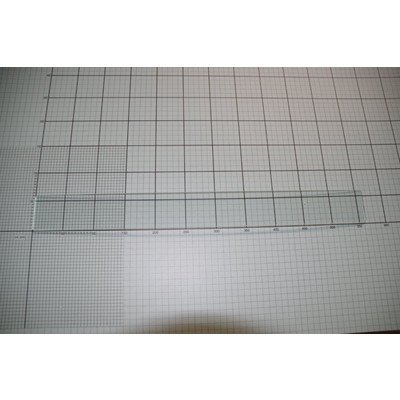

Szyba i jej mocowania
Przednią szybę należy podtrzymywać przed odkręceniem uchwytów. W tym modelu mocowania mogą występować jako lewe i prawe, więc stron montażu nie wolno ustalać wyłącznie na podstawie podobnego wyglądu. Po złożeniu sprawdź, czy szkło nie ma naprężeń, nie dotyka ruchomych części i nie wpada w drgania na najwyższym biegu.

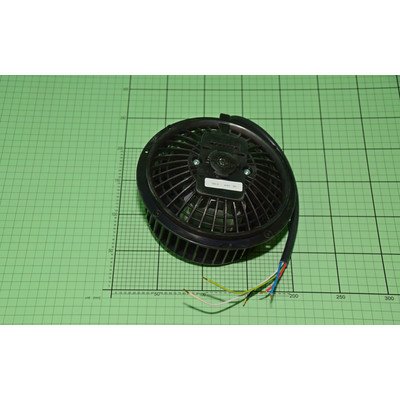

Dmuchawa, silnik i obudowa
Dostęp do kompletnej dmuchawy wymaga zdjęcia filtrów oraz osłon utrzymujących zespół wewnątrz korpusu. W niektórych pozycjach montażowych wygodniejsze i bezpieczniejsze jest zdjęcie całego okapu ze ściany lub spod szafki. Wcześniej zabezpiecz płytę grzewczą, odłącz przewód wentylacyjny i zapewnij podparcie urządzenia przez drugą osobę.
Przed odłączeniem silnika oznacz każde złącze. Po montażu wirnik musi obracać się swobodnie, przewody nie mogą znajdować się przy jego łopatkach, a obudowa dmuchawy powinna być równomiernie zamknięta. Pierwszą próbę wykonuje się z zamontowanymi filtrami i obserwuje wszystkie trzy biegi, hałas, drgania, przepływ oraz działanie oświetlenia.
Jak dobrać część do OSS622
Podstawą jest komplet danych z tabliczki znamionowej:
- model OSS622;
- kod wyrobu 1160588;
- pełny 14-cyfrowy numer fabryczny.
Tabliczki w okapach szuka się zwykle po zdjęciu filtrów przeciwtłuszczowych lub na wewnętrznej części korpusu. Jeżeli etykieta jest trudno dostępna, sprawdź dokumentację dołączoną do urządzenia, ale część zamawiaj na podstawie kompletu potwierdzonych oznaczeń.
Nie utożsamiaj tej wersji z urządzeniem opisanym jako OSS622, lecz posiadającym inny kod, na przykład 1161217. Podobna nazwa handlowa nie gwarantuje identycznej dmuchawy, szyby, sterowania, oświetlenia ani mocowań.
Przy zakupie porównaj także numer starej części oraz cechy zależne od jej rodzaju:
- dla filtra: wymiary, liczbę sztuk, ramkę i zaczepy;
- dla dmuchawy lub silnika: kierunek obrotów, złącza, odczepy biegów, obudowę i mocowanie;
- dla szyby: wymiary, otwory oraz lewe i prawe uchwyty;
- dla przyłącza: średnicę 120 mm, położenie mocowań i współpracę z klapkami;
- dla oświetlenia: rodzaj źródła, moc, napięcie, klosz i sposób podłączenia.
Jeżeli oznaczenie na części jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, starego elementu z obu stron, złącza oraz miejsca montażu. Pozwala to odróżnić warianty, których nie da się wiarygodnie rozpoznać z samej nazwy OSS622.
FAQ – części i naprawa okapu Amica OSS622
Czy słaby ciąg oznacza, że trzeba wymienić silnik?
Nie. Najpierw trzeba wykluczyć zabrudzone filtry, nieprawidłowe ustawienie obiegu, niedrożną rurę, zablokowane klapki zwrotne i zabrudzony wirnik. Silnik podejrzewa się dopiero wtedy, gdy tor powietrza jest drożny, a dmuchawa nie osiąga prawidłowych obrotów lub wykazuje usterkę mechaniczną albo elektryczną.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do wentylacji?
Nie jest potrzebny w trybie wyciągu. Filtr FWK 80 stosuje się, gdy oczyszczone powietrze wraca do kuchni. Niezależnie od trybu pracy w okapie muszą pozostać zamontowane aluminiowe filtry przeciwtłuszczowe.
Czy filtr aluminiowy można myć w zmywarce?
Można go myć zgodnie z instrukcją łagodnym środkiem, ręcznie lub w zmywarce. Przed montażem musi wyschnąć. Przebarwienie aluminium po myciu nie świadczy automatycznie o uszkodzeniu, ale rozerwana siatka, odkształcona ramka lub niesprawny zatrzask wymagają wymiany.
Dlaczego okap działa tylko na niektórych biegach?
Przyczyną może być styk odpowiedniego przycisku, połączenie przewodu albo obwód jednego z odczepów silnika. Sprawność pozostałych biegów nie rozstrzyga, który element jest uszkodzony, dlatego trzeba zbadać ciągłość odłączonych obwodów zgodnie ze schematem urządzenia.
Czy numer 1160588 wystarcza do doboru części?
Kod wyrobu znacznie zawęża wybór, ale przy częściach występujących w kilku wykonaniach należy podać również model OSS622 i 14-cyfrowy numer fabryczny. Warto porównać także numer wymontowanego elementu, jego mocowania, parametry i złącza.
Czy można zamontować dowolną lampę LED o podobnej mocy?
Nie. Należy potwierdzić napięcie, moc, wymiary, rodzaj złącza i sposób chłodzenia. Podobny wygląd nie gwarantuje zgodności z obwodem sterowania ani kloszem zastosowanym w konkretnym wykonaniu OSS622.
