1160952 - OSC6112W (OSC6112W) Amica
Części do okapu Amica OSC6112W o kodzie wyrobu 1160952 pozwalają naprawić między innymi słaby ciąg, hałas dmuchawy, niesprawne oświetlenie, uszkodzony suwak lub mocowanie szyby. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej, ponieważ podobne okapy mogą mieć inne wykonanie części.
Co warto wiedzieć o okapie Amica OSC6112W 1160952
OSC6112W jest białym okapem uniwersalnym o szerokości 60 cm, przeznaczonym do pracy jako wyciąg albo pochłaniacz. Ma suwakowe sterowanie trzema prędkościami, jeden silnik, niezależnie włączane oświetlenie LED o mocy 4 W oraz pojedynczy aluminiowy filtr przeciwtłuszczowy o wymiarach 300 × 390 mm. W trybie pochłaniacza producent przewiduje jeden filtr węglowy FWU 60, który nie należy do wyposażenia podstawowego.
Rozpoznanie trybu pracy ma znaczenie diagnostyczne. Wyciąg odprowadza powietrze przewodem wentylacyjnym, natomiast pochłaniacz oczyszcza je przez filtr węglowy i zwraca do kuchni. W okapie uniwersalnym ustawienie obiegu wymaga ręcznego przełączenia zgodnie z instrukcją urządzenia. Nieprawidłowe ustawienie może powodować słabą skuteczność mimo sprawnego silnika.
Objaw nie wskazuje automatycznie części do wymiany
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, nasycony filtr węglowy, zły tryb pracy, niedrożny lub zagięty przewód, brak dopływu powietrza do kuchni, zabrudzona dmuchawa | oceń filtr, ustawienie obiegu i drożność wylotu; porównaj pracę przy uchylonym oknie | poprawa po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza, a niekoniecznie na uszkodzenie silnika |
| Silnik buczy, lecz wirnik nie startuje | zablokowany lub ocierający wirnik, zużyte łożyskowanie, uszkodzony kondensator w wersji silnika, która go wykorzystuje, uszkodzone uzwojenie | po odłączeniu zasilania sprawdź, czy wirnik obraca się bez ocierania; kondensator bada się miernikiem pojemności po bezpiecznym rozładowaniu | ciężki obrót wskazuje na problem mechaniczny; prawidłowa pojemność nie potwierdza jeszcze sprawności silnika i połączeń |
| Działa tylko część biegów | zużyty suwak, wypalone styki, przerwane połączenie, uszkodzony odczep silnika | sprawdź mechanikę suwaka i ciągłość odpowiednich torów przy odłączonym urządzeniu | brak ciągłości na jednym ustawieniu może wskazywać przełącznik, lecz wynik trzeba porównać ze schematem konkretnego wykonania |
| Oświetlenie działa, ale wentylator nie | usterka suwaka silnika, przewodów, kondensatora lub dmuchawy | niezależne działanie światła potwierdza tylko część toru zasilania; skontroluj złącza i przełącznik wentylatora | sprawne światło nie jest dowodem, że do silnika dociera właściwe zasilanie |
| Wentylator działa, ale nie świeci lampa | niesprawne źródło LED, oprawka, suwak światła albo przewody | po odłączeniu zasilania obejrzyj źródło światła, styki i przewody; część zamienną porównaj z fabryczną | sama moc 4 W nie wystarcza do doboru – muszą zgadzać się także trzonek, napięcie, wymiary i konstrukcja oprawy |
| Okap grzechocze lub wibruje | zabrudzony albo uszkodzony wirnik, luźne mocowanie, filtr osadzony bez blokady, drgająca obudowa lub przewód wylotowy | uruchamiaj kolejne biegi i ustal miejsce powstawania dźwięku; po wyłączeniu sprawdź mocowania | hałas zależny od prędkości zwykle wymaga kontroli elementów wirujących i mocowań, nie tylko wymiany filtra |
Jak sprawdzić filtrację i przepływ powietrza
W modelu OSC6112W filtr aluminiowy zatrzymuje tłuszcz niezależnie od wybranego obiegu. Producent zaleca jego czyszczenie co miesiąc podczas normalnej eksploatacji. Filtr można umyć ręcznie łagodnym detergentem lub w zmywarce, jeśli nie jest odkształcony. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany.
Filtr należy wymienić, gdy siatka jest rozerwana, rama zdeformowana, zatrzask nie utrzymuje wkładu albo osad pozostaje mimo dokładnego mycia. Nie uruchamiaj okapu bez zamontowanego filtra przeciwtłuszczowego, ponieważ tłuszcz będzie osadzał się na wirniku, silniku i instalacji elektrycznej.
Filtr węglowy FWU 60 stosuje się tylko w obiegu zamkniętym. Nie jest przeznaczony do mycia ani regeneracji. Instrukcja dla tej rodziny okapów przewiduje wymianę co 3–4 miesiące lub częściej przy intensywnej eksploatacji. Jeżeli urządzenie pracuje jako wyciąg podłączony do wentylacji, filtr węglowy powinien być usunięty, ponieważ stanowi dodatkowy opór przepływu.
Gdy czyste filtry nie poprawiają pracy, sprawdź ustawienie przełącznika trybu, drożność przewodu o średnicy odpowiadającej wylotowi 120 mm oraz możliwość dopływu świeżego powietrza do pomieszczenia. Zgnieciona rura, zamknięta klapa, niedrożny kanał lub zbyt wiele gwałtownych załamań może zmniejszyć przepływ i zwiększyć hałas mimo sprawnej dmuchawy.
Diagnostyka suwaka, silnika i instalacji
Przed demontażem odłącz wtyczkę i upewnij się, że urządzenie nie może zostać przypadkowo włączone. Po zdjęciu aluminiowego filtra uzyskuje się dostęp do wnętrza okapu; dalszy zakres demontażu zależy od wymienianej części. Przed rozłączeniem złączy wykonaj zdjęcia i oznacz ich położenie. Nie kieruj się wyłącznie kolorami przewodów – funkcję żyły należy potwierdzić na oznaczeniach, schemacie lub pomiarem.
Przy pomiarach bez napięcia można sprawdzić:
- ciągłość przewodu zasilającego i połączeń,
- działanie styków suwaka na poszczególnych pozycjach,
- brak przejścia między częścią czynną a metalową obudową,
- ciągłość uzwojeń silnika,
- pojemność kondensatora, jeśli występuje w danym wykonaniu dmuchawy.
Nie ma jednej prawidłowej rezystancji uzwojeń dla całej kategorii silników okapowych. Rozwarcie może oznaczać przerwę w uzwojeniu, przewodzie albo zabezpieczeniu termicznym, ale sama ciągłość nie potwierdza sprawności pod obciążeniem. Podobnie kondensator należy porównywać z wartością i tolerancją nadrukowaną na jego obudowie, a nie z przypadkową wartością znalezioną dla innego okapu.
Pomiar napięcia na silniku podczas pracy może odróżnić uszkodzenie dmuchawy od usterki przełącznika lub przewodów, ale odbywa się przy napięciu sieciowym 230 V. Taką diagnostykę może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, doświadczeniem, zabezpieczeniami i właściwymi przyrządami. Nie jest przeznaczona dla użytkownika bez przygotowania.
Jeśli pojawił się zapach spalenizny, nadtopione złącze, uszkodzona izolacja albo zadziałało zabezpieczenie instalacji, nie uruchamiaj urządzenia ponownie przed znalezieniem przyczyny. Nie mostkuj przełącznika ani zabezpieczeń i nie podłączaj silnika według przypuszczalnych kolorów przewodów.
Wymiana elementów i typowe błędy montażowe
Filtr aluminiowy lub węglowy
Podtrzymaj filtr przeciwtłuszczowy, zwolnij jego blokadę i ostrożnie wysuń wkład. Przed ponownym montażem filtr aluminiowy musi być całkowicie suchy. Filtr węglowy zakłada się w sposób właściwy dla jego mocowania i tylko wtedy, gdy okap pracuje jako pochłaniacz. Po montażu sprawdź, czy filtr nie ma luzu i nie dotyka wirnika.
Dmuchawa i elementy elektryczne
Po zdjęciu filtra udokumentuj przebieg przewodów, odłącz złącza bez ciągnięcia za żyły i sprawdź, czy tłuszcz nie przedostał się do obudowy silnika. Nowa dmuchawa musi odpowiadać nie tylko wymiarami, ale również mocowaniem, układem złączy, liczbą biegów i wykonaniem elektrycznym. Po montażu wirnik powinien obracać się bez tarcia, a przewody nie mogą znaleźć się w jego zasięgu.
Szyba, uchwyty i mocowania

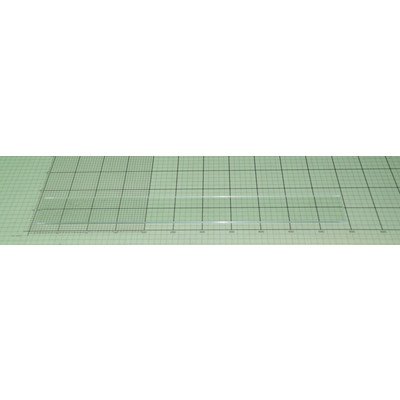

Przy wymianie szyby lub jej bocznych uchwytów zabezpiecz płytę grzewczą i podtrzymuj szkło przed odkręceniem ostatniego mocowania. Nie dokręcaj elementów do momentu naprężenia szyby. Prawe i lewe mocowanie mogą różnić się kształtem, dlatego strony montażu nie należy ustalać wyłącznie przez obrócenie części.
Oświetlenie
Źródło światła dobierz według kompletnej specyfikacji części fabrycznej. Jeżeli dostęp do modułu wymaga ingerencji w instalację wewnętrzną, przewody lub oprawę, naprawę powinien wykonać serwisant. Po złożeniu sprawdź osobno oświetlenie i każdy bieg wentylatora, a następnie skontroluj, czy filtr i obudowa nie wpadają w drgania.
Jak dobrać części do Amica OSC6112W
Dla urządzeń Amica potrzebne są model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. W tej kategorii właściwym punktem odniesienia jest model OSC6112W i kod wyrobu 1160952. Sam napis „OSC6112W” lub szerokość 60 cm mogą nie rozstrzygać zgodności części po zmianach konstrukcyjnych.
Przed zakupem porównaj zależnie od rodzaju elementu:
- numer katalogowy części i wykaz zgodnych urządzeń,
- wymiary filtra, szyby lub uchwytu,
- stronę montażu i rozstaw mocowań,
- średnicę kołnierza oraz sposób osadzenia,
- trzonek, napięcie, moc i gabaryty źródła światła,
- złącza, liczbę biegów i wykonanie elektryczne dmuchawy lub suwaka.
Podobny wygląd, pasująca wtyczka albo właściwa szerokość okapu nie gwarantują zgodności. Jeśli tabliczka wskazuje inny kod wyrobu, nie dobieraj części z tej strony na podstawie samego podobieństwa urządzenia — wróć do kategorii okapów Amica o szerokości 60 cm i wyszukaj dokładne oznaczenie.
FAQ – części do okapu Amica OSC6112W
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź czystość filtra aluminiowego, stan filtra węglowego w trybie pochłaniacza, ustawienie obiegu, drożność przewodu i dopływ powietrza do kuchni. Dopiero po ich wykluczeniu uzasadniona jest diagnostyka dmuchawy i sterowania.
Czy filtr węglowy FWU 60 jest potrzebny przy podłączeniu do wentylacji?
Nie. Filtr węglowy jest przeznaczony do pracy w trybie pochłaniacza. Przy pracy jako wyciąg powietrze jest usuwane na zewnątrz, a filtr węglowy należy zdemontować, aby nie zwiększał oporu przepływu.
Jak często czyścić filtr aluminiowy?
Przy normalnej pracy producent zaleca czyszczenie raz w miesiącu. Częstsze mycie może być potrzebne przy intensywnym smażeniu. Odbarwienie aluminium po zmywarce nie oznacza uszkodzenia, o ile siatka, rama i blokada pozostają sprawne.
Dlaczego światło działa, a silnik nie uruchamia się?
W tym okapie oświetlenie działa niezależnie od wentylatora. Sprawne światło nie wyklucza uszkodzenia suwaka silnika, przewodów, kondensatora ani dmuchawy. Należy sprawdzić tor wentylatora, zamiast od razu wymieniać cały okap.
Czy można dobrać dmuchawę tylko po wyglądzie i złączu?
Nie. Trzeba potwierdzić numer części, mocowanie, wymiary, liczbę biegów, wykonanie elektryczne oraz zgodność katalogową z kodem wyrobu 1160952. Identyczne złącze nie potwierdza takiego samego układu połączeń.
Jakie dane przesłać, jeśli nie mam pewności co do części?
Przygotuj zdjęcie całej tabliczki znamionowej, na którym czytelne są model OSC6112W, kod wyrobu i 14-cyfrowy numer fabryczny. Dołącz zdjęcie starej części, jej oznaczeń, złączy, mocowań oraz podstawowe wymiary.
