1160953 - OSC6211I (OSC6211I) Amica
Części do okapu Amica OSC6211I o kodzie wyrobu 1160953 obejmują filtry, elementy sterowania, oświetlenie, dmuchawę, szybki i mocowania. Słaby ciąg nie musi oznaczać awarii silnika — najpierw warto sprawdzić filtr, drożność wylotu i tryb pracy. Przed zakupem porównaj kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OSC6211I 1160953

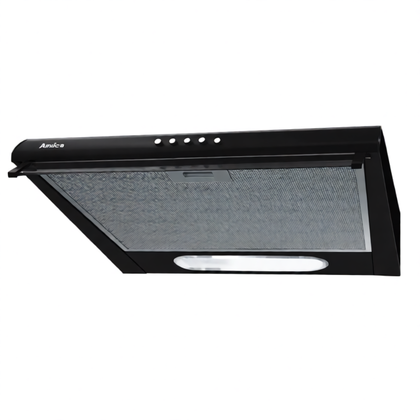

OSC6211I to uniwersalny okap Amica o szerokości 60 cm, przeznaczony do pracy jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy stopnie pracy, przyciskowe sterowanie, oświetlenie LED oraz aluminiowy filtr przeciwtłuszczowy o wymiarach katalogowych 300 × 390 mm. W trybie wyciągu powietrze jest odprowadzane przewodem o średnicy 120 mm, natomiast w obiegu zamkniętym potrzebny jest filtr z węglem aktywnym.
W tej konstrukcji usterka może dotyczyć zarówno części eksploatacyjnych, takich jak filtr, jak i dmuchawy, przełącznika, oświetlenia, przewodów, mocowań lub elementów obudowy. Objaw nie wskazuje jednak automatycznie części do wymiany — kolejność sprawdzania zależy od sposobu pracy okapu.
Słaby ciąg lub zapachy pozostające w kuchni
Najpierw ustal, czy OSC6211I pracuje jako wyciąg, czy jako pochłaniacz. To rozróżnienie zmienia tok diagnostyki.
| Objaw i tryb pracy | Co sprawdzić | Jak interpretować wynik |
| Słaby przepływ w trybie wyciągu | Aluminiową siatkę, drożność kołnierza i rury, zagięcia przewodu oraz możliwość dopływu powietrza do kuchni | Wyraźna poprawa po zdjęciu czystego filtra lub odłączeniu przewodu wskazuje raczej na opór instalacji niż uszkodzenie silnika |
| Silny nadmuch z okapu, lecz para nie jest skutecznie usuwana | Połączenie rury z kanałem, szczelność oraz kierunek przepływu | Sprawna dmuchawa nie zapewni prawidłowego wyciągu, gdy powietrze wraca do pomieszczenia albo kanał jest niedrożny |
| Okap pracuje jako pochłaniacz, ale nie usuwa zapachów | Stan i wiek filtra węglowego oraz prawidłowe ułożenie aluminiowej siatki | Zużyty węgiel może przepuszczać zapachy mimo prawidłowych obrotów silnika |
| Przepływ jest słaby również po wykluczeniu filtrów i instalacji | Czystość wirnika, swobodę jego obrotu, kondensator silnika, przewody i uzwojenia | Dopiero na tym etapie zasadne jest podejrzenie dmuchawy lub jej obwodu zasilania |

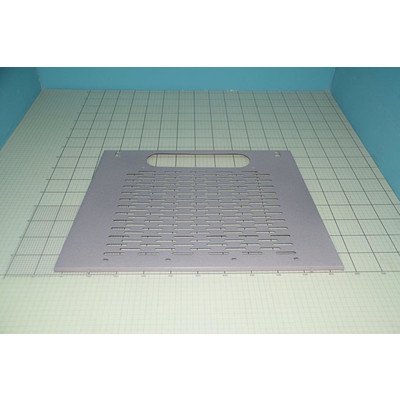

Aluminiowy filtr przeciwtłuszczowy można czyścić, o ile siatka nie jest rozerwana, trwale odkształcona lub skorodowana. Po myciu musi całkowicie wyschnąć przed montażem. Filtra węglowego jednorazowego nie należy myć, ponieważ woda nie przywraca zdolności adsorpcji węgla. Dla tego kodu urządzenia katalogowa lista zgodności wskazuje filtr FWU 50 o numerze 1006863, ale przed zamówieniem należy potwierdzić numer części w aktualnym katalogu.
Okap buczy, hałasuje albo drży
Buczenie połączone z małym przepływem może wynikać z zapchanego filtra, zablokowanego wirnika, problemu z kondensatorem silnika albo niesprawnej dmuchawy. Grzechotanie częściej wiąże się z luźną osłoną, mocowaniem, klapką wylotową lub elementem ocierającym o wirnik. Drgania mogą być również przenoszone przez sztywną, naprężoną rurę albo niedokręconą obudowę.
Po odłączeniu zasilania zdejmij aluminiowy filtr i obejrzyj dostępny obszar dmuchawy. Wirnik powinien obracać się bez ocierania, wyraźnych skoków i nadmiernego luzu. Swobodny obrót ręką wyklucza mechaniczne zakleszczenie, ale nie potwierdza sprawności uzwojeń, kondensatora ani silnika pod obciążeniem.
Jeżeli hałas znika po odłączeniu rury wylotowej, nie należy od razu wymieniać dmuchawy. Trzeba sprawdzić drożność przewodu, jego przekrój, ostre załamania, redukcje oraz zakończenie kanału. Nie wolno podłączać wyciągu do czynnego przewodu dymowego lub spalinowego.
Silnik nie rusza albo działa tylko na wybranym biegu
Gdy oświetlenie działa, ale wentylator nie uruchamia się, zasilanie dociera przynajmniej do części instalacji okapu. Nie rozstrzyga to jednak, czy sprawne są styki przełącznika silnika, przewody, kondensator i uzwojenia.
Po odłączeniu urządzenia od sieci technik może wykonać następujące kontrole:
- Oględziny złączy i przełącznika – szuka się nadtopień, osmalenia, luźnych konektorów, korozji i przewodów wysuniętych z zacisków.
- Kontrola ciągłości przewodów i styków – omomierzem sprawdza się odłączony obwód. Zamknięty styk powinien wykazywać ciągłość, a otwarty brak przejścia. Pomiar przez pozostałe elementy instalacji może dać mylący wynik, dlatego badany odcinek trzeba odseparować.
- Pomiar uzwojeń silnika – należy porównać przejścia między właściwymi wyprowadzeniami ze schematem konkretnej dmuchawy. Sama obecność rezystancji nie wyklucza zwarć międzyzwojowych ani usterki ujawniającej się po nagrzaniu.
- Pomiar kondensatora silnika, jeśli występuje w danym wykonaniu – po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego zacisku mierzy się pojemność. Wynik porównuje się z oznaczeniem na obudowie i podaną tolerancją. Prawidłowa pojemność zmierzona prostym miernikiem nie sprawdza zachowania elementu pod napięciem roboczym.
Jeżeli wentylator działa wyłącznie na jednym biegu, podejrzane są styki przełącznika, połączenia odpowiedzialne za poszczególne prędkości albo część uzwojenia silnika. Nie należy zamieniać przewodów według kolorów znalezionych w innym modelu. Kolorystyka i przypisanie zacisków nie stanowią uniwersalnego pinoutu.
Pomiary napięcia podczas pracy mogą odróżnić brak sygnału z przełącznika od uszkodzenia silnika, ale odbywają się przy napięciu sieciowym. Taką diagnostykę powinien wykonywać wykwalifikowany technik, dysponujący odpowiednimi kwalifikacjami, narzędziami i dokumentacją. Nie jest ona przeznaczona dla osoby bez przygotowania.
Brak oświetlenia lub niesprawne przyciski
Jeżeli nie działa wyłącznie oświetlenie, należy zacząć od kontroli źródła LED, oprawy, złączy i przewodów. Brak światła nie jest dowodem uszkodzenia całego przełącznika. Gdy równocześnie nie działa wentylator, najpierw sprawdza się gniazdko, przewód zasilający, połączenia wejściowe i ślady przegrzania wewnątrz okapu.
Przycisk, który nie pozostaje w wybranej pozycji, zacina się albo nie przełącza danego biegu, może mieć uszkodzony mechanizm lub styki. Przed zakupem wyłącznika trzeba porównać nie tylko wygląd klawiszy, lecz także liczbę sekcji, rozmieszczenie zacisków, funkcję poszczególnych przycisków i numer katalogowy. Podobna obudowa przełącznika nie gwarantuje identycznego układu elektrycznego.
Dostęp do części i zasady wymiany
Przed czyszczeniem, wymianą filtra lub demontażem okap należy odłączyć od zasilania. Dostęp rozpoczyna się od spodu urządzenia: po zwolnieniu zasuwki wyjmuje się aluminiowy filtr. Odsłania to wnętrze obudowy, tabliczkę znamionową oraz część elementów mocujących.
Dalsza kolejność zależy od wymienianego podzespołu:
- filtr, zasuwkę i elementy jego mocowania można obsłużyć od spodu;
- klosz lub szybkę oświetlenia trzeba zdejmować bez podważania szkła metalowym narzędziem;
- przy wymianie przełącznika należy sfotografować i oznaczyć każde połączenie przed odpięciem konektorów;
- dostęp do dmuchawy może wymagać zdjęcia osłon wewnętrznych oraz odłączenia okapu od rury;
- szybę i elementy obudowy trzeba podeprzeć podczas odkręcania mocowań, aby nie obciążyć pozostałych uchwytów.
Po montażu należy sprawdzić stabilność mocowań, swobodę wirnika, poprawne ułożenie przewodów i filtra, a dopiero potem podłączyć zasilanie. Przewody nie mogą dotykać wirnika ani zostać przygniecione między elementami obudowy.
Jak dobrać właściwą część do OSC6211I
Podstawą doboru jest pełna identyfikacja urządzenia, a nie samo zdjęcie części. Dla tej kategorii właściwy jest model OSC6211I i kod wyrobu 1160953. Potrzebny jest również 14-cyfrowy numer fabryczny, ponieważ producent może stosować różne wykonania podzespołów w ramach podobnie oznaczonych urządzeń.
Tabliczka znamionowa znajduje się wewnątrz obudowy okapu. Aby ją odczytać, trzeba wyjąć aluminiowy filtr. Przed zamówieniem:
- porównaj model, kod wyrobu i pełny numer fabryczny;
- sprawdź numer wybity lub wydrukowany na starej części;
- przy filtrach porównaj wymiary, kształt, położenie zasuwki i sposób mocowania;
- przy szybach oraz uchwytach uwzględnij prawą lub lewą stronę montażu;
- przy dmuchawie i przełączniku potwierdź zgodność złączy, mocowań i schematu elektrycznego;
- nie dobieraj oświetlenia wyłącznie na podstawie rodzaju gwintu lub deklarowanej mocy.
Jeśli oznaczenie na starej części jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki znamionowej, całego elementu, złączy i mocowań. Inne modele można porównać w kategorii okapów Amica o szerokości 60 cm, ale części między nimi nie należy uznawać za zamienne bez potwierdzenia katalogowego.
FAQ – części i naprawa okapu Amica OSC6211I
Jaki filtr węglowy pasuje do Amica OSC6211I 1160953?
Aktualna lista zgodności producenta wskazuje filtr FWU 50 o numerze 1006863. Ponieważ w materiałach produktowych występują niespójne oznaczenia rodziny filtra, przed zakupem należy potwierdzić kod urządzenia 1160953 i numer katalogowy części.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr aluminiowy, zużyty filtr węglowy, niedrożną lub zagiętą rurę, niewystarczający dopływ powietrza oraz problem z kanałem. Silnik jest bardziej prawdopodobny, gdy przepływ pozostaje słaby po wyeliminowaniu tych przyczyn.
Dlaczego okap buczy, ale wirnik nie rusza?
Możliwa jest blokada mechaniczna, uszkodzony kondensator, niesprawne uzwojenie albo zbyt niskie napięcie docierające do silnika. Najpierw przy odłączonym zasilaniu sprawdza się swobodę wirnika i połączenia. Nie należy pozostawiać buczącego silnika pod napięciem, ponieważ może się przegrzać.
Czy filtr aluminiowy można myć w zmywarce?
Tylko wtedy, gdy dopuszcza to instrukcja i detergent nie jest agresywny dla aluminium. Bezpieczniejszą metodą jest mycie ręczne w ciepłej wodzie ze środkiem odtłuszczającym. Filtr trzeba dokładnie wysuszyć przed ponownym montażem.
Gdzie znajduje się tabliczka znamionowa OSC6211I?
Wewnątrz obudowy okapu, za aluminiowym filtrem przeciwtłuszczowym. Do doboru części odczytaj model OSC6211I, kod wyrobu 1160953 oraz pełny 14-cyfrowy numer fabryczny.
Czy można zamontować podobny przełącznik lub dmuchawę z innego okapu Amica?
Tylko po potwierdzeniu zgodności katalogowej. Identyczny wygląd, liczba przycisków lub podobna wtyczka nie potwierdzają układu styków, parametrów silnika, mocowań ani przypisania przewodów.
