1160960 - OSC6241I (OSC6241I) Amica
Części do okapu Amica OSC6241I o kodzie wyrobu 1160960 obejmują między innymi filtry, elementy dmuchawy, sterowania, oświetlenia i układu wylotowego. Słaby ciąg nie musi oznaczać awarii silnika — najpierw warto sprawdzić filtry, drożność przewodu i dopływ powietrza. Przed zakupem porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Amica OSC6241I 1160960 — najważniejsze dane przy naprawie
OSC6241I jest uniwersalnym okapem Amica o szerokości 60 cm, przeznaczonym do pracy jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy biegi wybierane przyciskami i niezależnie włączane oświetlenie LED o mocy 3 W. W trybie wyciągu jego deklarowana maksymalna wydajność wynosi 183 m³/h, a wylot powietrza ma średnicę 120 mm.

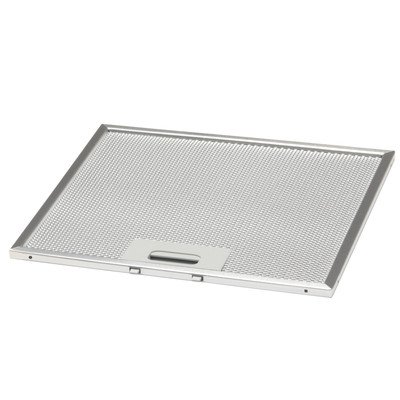

Okap wykorzystuje dwa aluminiowe filtry przeciwtłuszczowe o wymiarach 270 × 250 mm. W trybie pochłaniacza stosowany jest komplet dwóch filtrów węglowych FWU 60/2. Filtr węglowy nie zastępuje filtra aluminiowego: pierwszy ogranicza zapachy w obiegu zamkniętym, a drugi zatrzymuje tłuszcz i chroni wnętrze okapu niezależnie od wybranego trybu pracy.
Objaw nie wskazuje od razu uszkodzonej części
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry aluminiowe, nasycone filtry węglowe, niedrożny lub zagięty przewód, zamknięta przesłona trybu pracy, brak nawiewu do kuchni, zabrudzona dmuchawa | Porównaj działanie po umyciu filtrów i przy uchylonym oknie. W trybie wyciągu sprawdź przepływ na zakończeniu przewodu, a nie tylko przy spodzie okapu. |
| Silnik buczy, lecz wirnik nie rusza | zablokowany wirnik, ocieranie o obudowę, niesprawny kondensator silnika, uszkodzenie uzwojenia lub łożysk | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie. Swobodny obrót nie potwierdza jednak sprawności kondensatora ani uzwojeń. |
| Oświetlenie działa, ale wentylator nie | przyciski lub izostat, połączenia silnika, kondensator, silnik albo blokada wirnika | Działająca lampa wskazuje, że zasilanie dociera do okapu, ale nie rozstrzyga, czy właściwe napięcie jest podawane na obwód silnika. |
| Nie działa silnik ani światło | brak zasilania, uszkodzony przewód lub wtyczka, luźne złącze, uszkodzenie zespołu sterowania | Najpierw sprawdź gniazdo innym odbiornikiem i obejrzyj przewód. Dopiero później demontuj panel sterowania. |
| Nie działa tylko światło | niesprawne źródło LED, zabrudzone lub nadpalone styki, przewody, przycisk oświetlenia | Jeśli nowe, zgodne źródło światła nie działa, potrzebna jest kontrola oprawki, połączeń i wyjścia sterowania. |
| Okap jest wyraźnie głośniejszy | luźny filtr, ciało obce, zabrudzony lub niewyważony wirnik, ocieranie, luźny przewód, klapa zwrotna albo zużyty silnik | Zlokalizuj rodzaj dźwięku. Grzechotanie wskazuje raczej na luz lub klapę, a buczenie bez obrotów — na problem z rozruchem albo blokadę. |
Co sprawdzić, gdy okap słabo ciągnie
1. Ustal tryb pracy
W trybie wyciągu powietrze powinno być odprowadzane na zewnątrz przewodem podłączonym do wylotu 120 mm. Filtry węglowe nie są wtedy potrzebne i mogą dodatkowo ograniczać przepływ. Aluminiowe filtry przeciwtłuszczowe muszą pozostać zamontowane.

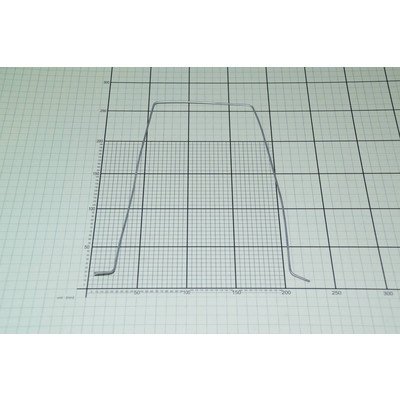

W trybie pochłaniacza oczyszczone powietrze wraca do kuchni. Potrzebne są wówczas oba filtry aluminiowe oraz właściwie zamocowany komplet filtrów węglowych. Trzeba też zapewnić swobodny wylot przefiltrowanego powietrza — zabudowanie otworów wylotowych powoduje hałas i spadek skuteczności.
2. Oceń filtry
Filtr aluminiowy oblepiony tłuszczem ogranicza przepływ i zwiększa obciążenie dmuchawy. Po wyjęciu sprawdź, czy siatka nie jest zdeformowana, przerwana lub trwale zatkana. Podczas normalnego użytkowania warto myć ją mniej więcej raz w miesiącu łagodnym detergentem. Zmiana koloru aluminium po myciu nie musi oznaczać uszkodzenia.
Filtr węglowy stopniowo nasyca się zapachami i zasadniczo nie odzyskuje sprawności po zwykłym myciu. Gdy okap nadal przetłacza powietrze, ale zapachy szybko wracają do pomieszczenia, bardziej prawdopodobne jest zużycie filtra niż awaria silnika. Orientacyjny okres wymiany w podobnych okapach wynosi kilka miesięcy, lecz zależy od intensywności gotowania i należy go zweryfikować w instrukcji przypisanej do konkretnego wykonania urządzenia.
3. Sprawdź kanał i nawiew
Jeżeli po uchyleniu okna okap zaczyna działać skuteczniej, problem może wynikać z niedostatecznego dopływu powietrza do szczelnego pomieszczenia. Nie jest to dowód uszkodzenia dmuchawy.
W instalacji wyciągowej obejrzyj przewód pod kątem zgnieceń, nagłych zwężeń, rozłączenia i nagromadzonego tłuszczu. Zabrudzony filtr, wirnik oraz przewód mogą występować jednocześnie, dlatego samo umycie jednego elementu nie zawsze przywróci pełny przepływ.
Jak sprawdzić silnik, sterowanie i połączenia
Przed demontażem wyjmij wtyczkę z gniazda. Zdejmij dolne filtry przeciwtłuszczowe; za nimi znajdują się elementy dmuchawy oraz część połączeń. Dostęp do silnika, kondensatora i izostatu może wymagać zdjęcia dodatkowej osłony. Przed odłączeniem przewodów wykonaj wyraźne zdjęcia złączy i ich położenia — kolory przewodów nie są uniwersalnym schematem podłączenia.
Po odłączeniu silnika od instalacji można sprawdzić ciągłość uzwojeń i brak zwarcia do dostępnych metalowych części. Przerwa w obwodzie uzwojenia wskazuje na uszkodzenie, ale prawidłowa ciągłość nie potwierdza pracy silnika pod obciążeniem. Nie ma jednej poprawnej wartości rezystancji dla wszystkich wyprowadzeń i biegów; wynik trzeba porównać ze schematem lub sprawnym zespołem o tym samym oznaczeniu.
Kondensator silnika należy badać miernikiem pojemności po odłączeniu i bezpiecznym rozładowaniu. Wynik wyraźnie niższy od wartości zapisanej na jego obudowie uzasadnia wymianę na element o tej samej pojemności, odpowiednim napięciu pracy, klasie i rodzaju. Sam pomiar omomierzem nie jest miarodajnym testem pojemności.
Pomiar napięcia na pracującym okapie pozwala rozróżnić brak sterowania od uszkodzenia silnika, ale odbywa się przy napięciu sieciowym. Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Wymiana części w okapie OSC6241I
Filtry wyjmuje się od spodu po zwolnieniu ich zatrzasków. Przy ponownym montażu muszą leżeć równo i pewnie się blokować; luźna kaseta może drgać oraz hałasować.
Przy wymianie źródła światła należy dobrać takie samo napięcie, moc, trzonek, wymiary i sposób osadzenia jak w elemencie fabrycznym. Informacja „LED 3 W” nie wystarcza do potwierdzenia zgodności konkretnej lampy.

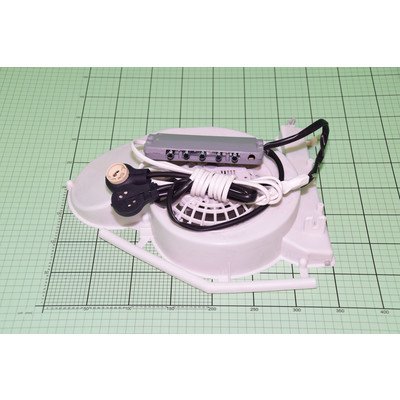

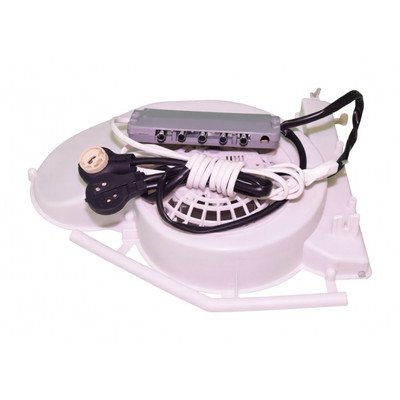

Przed wymianą dmuchawy usuń filtry, odłącz oznaczone złącza i sprawdź sposób poprowadzenia przewodów. Nowy zespół musi mieć zgodne mocowania, wirnik, kierunek tłoczenia, liczbę wyprowadzeń oraz charakterystykę biegów. Nie podłączaj nowego silnika według samych kolorów przewodów i nie uruchamiaj okapu z luźno zamocowanym wirnikiem.
Po naprawie zamontuj wszystkie osłony i filtry, a następnie sprawdź kolejno oświetlenie, każdy bieg, nietypowe drgania oraz przepływ powietrza. Test bez filtrów może służyć jedynie krótkiej diagnostyce przy wyłączonej płycie grzewczej; okapu nie należy tak normalnie użytkować.
Jak prawidłowo dobrać część
Nazwa OSC6241I określa model, natomiast 1160960 jest kodem wyrobu tego wykonania. Do pewnego doboru części Amica potrzebne są:
- model OSC6241I,
- kod wyrobu 1160960,
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej,
- oznaczenie wymontowanej części, jeśli jest czytelne.
Przy filtrze porównaj również wymiary, liczbę kaset i sposób mocowania. W tym modelu producent wskazuje dwa filtry aluminiowe 270 × 250 mm oraz komplet filtrów węglowych FWU 60/2 do pracy w obiegu zamkniętym. Przy silniku, sterowaniu lub częściach konstrukcyjnych podobny wygląd i zgodne złącze nie gwarantują dopasowania.
Jeżeli oznaczenia na urządzeniu są niepełne, wykonaj zdjęcie całej tabliczki znamionowej oraz starej części z obu stron. Inne uniwersalne okapy Amica o szerokości 60 cm mogą korzystać z elementów wyglądających podobnie, lecz różniących się mocowaniem albo parametrami.
FAQ — części i naprawa okapu Amica OSC6241I
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź czystość filtrów, wybrany tryb pracy, drożność przewodu i dopływ powietrza do kuchni. Silnik jest bardziej podejrzany, gdy wirnik obraca się wolno na wszystkich biegach, nie startuje, nadmiernie się nagrzewa lub wydaje mechaniczne odgłosy.
Czy filtr węglowy powinien być zamontowany w trybie wyciągu?
Nie. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, dlatego filtr węglowy należy usunąć. Filtry aluminiowe pozostają zamontowane w obu trybach pracy.
Jakie filtry pasują do OSC6241I 1160960?
Specyfikacja modelu wskazuje dwa filtry przeciwtłuszczowe 270 × 250 mm oraz dwa filtry węglowe typu FWU 60/2 do trybu pochłaniacza. Przed zakupem trzeba jeszcze potwierdzić mocowanie i zgodność katalogową z pełnymi danymi urządzenia.
Dlaczego światło działa, a silnik nie rusza?
Taki objaw pozwala wstępnie wykluczyć całkowity brak zasilania okapu, ale nie wskazuje jednej części. Sprawdzenia wymagają przyciski, przewody, złącza, swoboda wirnika, kondensator i uzwojenia silnika.
Czy można dobrać dmuchawę tylko po wyglądzie?
Nie. Należy porównać oznaczenie zespołu, mocowania, wymiary wirnika, liczbę biegów, złącza oraz zgodność z kodem wyrobu 1160960 i 14-cyfrowym numerem fabrycznym. Podobna obudowa nie potwierdza takich samych parametrów elektrycznych.
