1160968 - OSC6213W (OSC6213W) Amica
Części do okapu Amica OSC6213W o kodzie wyrobu 1160968 obejmują filtry, elementy dmuchawy, oświetlenie, sterowanie i mocowania. Słabe pochłanianie nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr albo niedrożny odpływ. Przed zakupem porównaj część oraz pełne dane z tabliczki znamionowej.
Amica OSC6213W 1160968 — co warto ustalić przed naprawą
OSC6213W to biały okap uniwersalny o szerokości 60 cm, pracujący jako wyciąg albo pochłaniacz. Ma trzy prędkości, sterowanie przyciskami, pojedynczy silnik i wylot powietrza o średnicy 120 mm. Różnica między trybami pracy ma podstawowe znaczenie dla diagnostyki:
- w trybie wyciągu powietrze powinno być odprowadzane kanałem poza pomieszczenie;
- w trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i filtr węglowy.
Dlatego utrzymywanie się zapachów w pochłaniaczu kieruje uwagę najpierw na filtr węglowy, natomiast słaby przepływ w wyciągu wymaga sprawdzenia również kanału, klapy, kołnierza i dopływu świeżego powietrza do kuchni.
Objawy i kolejność sprawdzania części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zbiera parę | zatłuszczony filtr metalowy, zużyty filtr węglowy, niedrożny lub zwężony kanał, brak nawiewu do pomieszczenia, zabrudzona dmuchawa | Zdejmij filtr przeciwtłuszczowy i oceń jego drożność. W trybie wyciągu skontroluj przewód oraz reakcję urządzenia po zapewnieniu nawiewu, np. przy uchylonym oknie | Wyraźna poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny, a nie na konieczność wymiany silnika. Brak poprawy uzasadnia kontrolę dmuchawy i kanału |
| Zapachy szybko wracają w trybie pochłaniacza | nasycony, brakujący albo nieprawidłowo zamontowany filtr węglowy | Potwierdź obecność właściwego filtra i czas jego użytkowania | Filtr węglowy traci zdolność adsorpcji bez widocznego uszkodzenia. Jego zużycia nie potwierdza pomiar rezystancji ani samo oglądanie powierzchni |
| Silnik buczy, lecz wirnik nie rusza | ciało obce, tłuszcz blokujący wirnik, zużycie mechaniczne, uszkodzone uzwojenie lub kondensator — jeżeli występuje w danym wykonaniu | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie. Skontroluj przewody i kondensator zgodnie z oznaczeniami zamontowanej części | Opór, ocieranie lub wyczuwalny luz wskazują na problem mechaniczny. Swobodny wirnik nie wyklucza usterki elektrycznej silnika, przełącznika albo kondensatora |
| Działa oświetlenie, ale nie wentylator | przełącznik biegów, złącza, przewody, kondensator lub silnik | Sprawdź osadzenie konektorów, ślady przegrzania i ciągłość odpowiednich torów przełącznika przy odłączonym urządzeniu | Sprawne światło potwierdza obecność zasilania w części instalacji, ale nie dowodzi, że napięcie dociera do obwodu silnika |
| Nie działa ani światło, ani wentylator | brak zasilania, uszkodzony przewód, zacisk, zabezpieczenie lub zespół przycisków | Najpierw sprawdź gniazdo innym odbiornikiem oraz przewód i wtyczkę. Dalsze pomiary wykonuje się w torze zasilania urządzenia | Brak wszystkich funkcji nie jest wystarczającym powodem do zakupu dmuchawy. Najpierw należy ustalić, gdzie zanika zasilanie |
| Okap drga albo hałasuje mocniej niż wcześniej | luźny filtr lub osłona, wirnik ocierający o obudowę, zabrudzenie łopatek, niedrożny kanał, luźne mocowanie | Dociśnij prawidłowo filtr, obejrzyj łopatki i mocowania, sprawdź kanał oraz kołnierz | Hałas zmieniający się po zdjęciu źle osadzonego filtra lub odłączeniu kanału wskazuje na element mechaniczny albo instalację, a niekoniecznie na zużyty silnik |
| Nie świeci lampa | zużyte źródło światła, uszkodzone gniazdo, przewody albo styk przycisku | Po odłączeniu zasilania obejrzyj oprawkę pod kątem nadpalenia i sprawdź ciągłość lampy oraz połączeń | Sprawna lampa nie wyklucza uszkodzenia oprawki lub sterowania. Nie montuj źródła o niepotwierdzonym trzonku i mocy tylko dlatego, że mieści się w kloszu |
Jak sprawdzić silnik, przełącznik i kondensator
Przed pomiarem odłącz okap od sieci i oznacz przewody przed zdjęciem konektorów. Pomiar wykonany na elemencie pozostającym połączonym z resztą obwodu może dać wynik przez inne podzespoły i prowadzić do błędnej diagnozy.
Kontrola ciągłości i rezystancji
Multimetr ustawiony na pomiar rezystancji lub ciągłości pozwala wykryć:
- przerwę w przewodzie lub uzwojeniu;
- brak połączenia na zamkniętym styku przycisku;
- zwarcie między punktami, które zgodnie ze schematem nie powinny być zwarte.
Nie ma jednej prawidłowej rezystancji dla wszystkich silników montowanych w okapach OSC. Wynik różny od zera potwierdza jedynie, że badany tor nie jest całkowicie przerwany. Nie sprawdza izolacji pod napięciem roboczym, kondycji łożysk ani zdolności silnika do startu pod obciążeniem.
Pomiar kondensatora
Jeżeli przy silniku znajduje się kondensator, odłącz go i bezpiecznie rozładuj zgodnie z procedurą serwisową. Miernikiem z funkcją pomiaru pojemności porównaj wynik z wartością w µF i tolerancją nadrukowaną na obudowie. Wynik wyraźnie poza tolerancją uzasadnia wymianę. Poprawna pojemność nie wyklucza przebicia ujawniającego się dopiero podczas pracy.
Nowy kondensator musi mieć zgodną pojemność, co najmniej takie samo dopuszczalne napięcie pracy, odpowiedni rodzaj do pracy z silnikiem oraz bezpieczne mocowanie. Nie dobiera się go wyłącznie według wymiarów obudowy.
Pomiary pod napięciem
Sprawdzenie, czy napięcie dochodzi z przełącznika do wybranego odczepu silnika, pozwala rozdzielić usterkę sterowania od usterki dmuchawy. Jest to jednak pomiar przy napięciu sieciowym.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, izolowanych narzędzi i zabezpieczenia przed dotknięciem części czynnych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno mostkować przycisków ani uruchamiać silnika prowizorycznymi przewodami.
Dostęp do filtrów i podzespołów
Filtr przeciwtłuszczowy znajduje się od spodu okapu. Przed jego wyjęciem podtrzymaj kasetę, zwolnij uchwyt i opuść ją tak, aby nie wygiąć ramki. Metalowy filtr można myć, o ile nie jest rozerwany, trwale odkształcony ani skorodowany. Przed montażem musi całkowicie wyschnąć.
Filtr węglowy stosuje się podczas pracy w obiegu zamkniętym. Właściwy dla kodu 1160968 jest typ katalogowy FWU 60, lecz przed montażem należy potwierdzić liczbę elementów i sposób mocowania w konkretnym wykonaniu okapu. Standardowego filtra z węglem aktywnym nie należy myć — woda nie przywróci mu zdolności pochłaniania zapachów.
Dostęp do dmuchawy, przycisków i instalacji elektrycznej uzyskuje się po wyjęciu filtrów i zdjęciu odpowiednich osłon dolnych lub wewnętrznych. Układ mocowań może różnić się między seriami, dlatego nie należy podważać obudowy w przypadkowym miejscu. Jeżeli konieczne jest zdjęcie całego okapu z szafki lub ściany, urządzenie powinno być podtrzymywane przez drugą osobę.
Wymiana dmuchawy, lampy lub elementu sterowania
- Odłącz zasilanie i zabezpiecz urządzenie przed przypadkowym podłączeniem.
- Zrób zdjęcie połączeń oraz oznacz każdy przewód niezależnie od jego koloru.
- Sprawdź, czy tłuszcz nie dostał się do konektorów, oprawki i zespołu przycisków.
- Przed wyjęciem dmuchawy zweryfikuj jej mocowania, kierunek wylotu oraz ułożenie przewodów.
- Po montażu obróć wirnik ręcznie i upewnij się, że nie ociera o obudowę.
- Załóż osłony i filtry przed próbą pracy. Sprawdź kolejno oświetlenie oraz wszystkie trzy biegi.
Wymiana kompletnego zespołu sterowania nie powinna być pierwszym krokiem tylko dlatego, że okap nie reaguje. Przerwa w przewodzie, nadpalony styk, uszkodzone zabezpieczenie lub pojedynczy element zasilacza mogą dawać ten sam objaw. Naprawa elektroniki wymaga jednak prawidłowego ustalenia przyczyny uszkodzenia — sama wymiana bezpiecznika bez sprawdzenia źródła zwarcia może spowodować ponowne uszkodzenie.
Jak dobrać części do Amica OSC6213W
Podstawą doboru jest model OSC6213W, kod wyrobu 1160968 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam wygląd części albo nazwa OSC6213W bez pozostałych danych mogą nie wystarczyć do rozpoznania wariantu produkcyjnego.
W zależności od rodzaju części porównaj również:
- numer katalogowy starego elementu;
- wymiary i położenie uchwytów filtra lub klosza;
- średnicę, kierunek wylotu i mocowania dmuchawy;
- liczbę styków oraz układ konektorów przełącznika;
- trzonek, moc i napięcie źródła światła;
- pojemność i napięcie pracy kondensatora;
- kształt, stronę montażu i rozstaw zaczepów prowadnic oraz narożników.

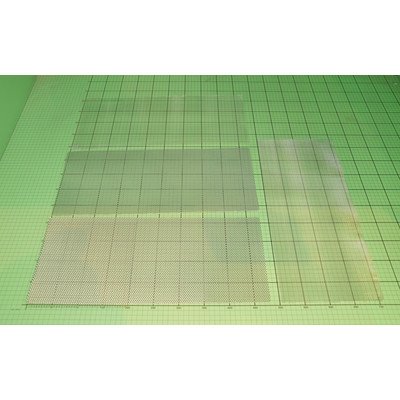

Wykaz produktów może zawierać części podobne wymiarowo, ale przeznaczone do innego wykonania. Przykładowo filtr 200 × 460 mm i filtr 210 × 480 mm nie są wzajemnie zamienne tylko dlatego, że oba pasują do okapów o szerokości 60 cm.
Jeżeli na tabliczce widnieje inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i odszukaj dokładne oznaczenie urządzenia. W razie nieczytelnej tabliczki przygotuj jej zdjęcie oraz fotografie starej części, złączy i mocowań.
FAQ — części do okapu Amica OSC6213W
Czy słabe pochłanianie oznacza uszkodzenie dmuchawy?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność kanału oraz dopływ powietrza do kuchni. Silnik podejrzewa się dopiero wtedy, gdy wirnik pracuje nieprawidłowo albo wydajność pozostaje niska po wykluczeniu oporów przepływu.
Jaki filtr węglowy pasuje do OSC6213W 1160968?
Producent wskazuje typ FWU 60 dla modelu OSC6213W o kodzie 1160968. Filtr węglowy jest potrzebny w trybie pochłaniacza. Przed zamówieniem sprawdź sposób montażu i pełne dane urządzenia, ponieważ sama nazwa handlowa nie identyfikuje każdego wariantu produkcyjnego.
Czy metalowy filtr przeciwtłuszczowy trzeba wymieniać?
Nie przy każdym zabrudzeniu. Nieuszkodzoną kasetę metalową można odtłuścić i dokładnie wysuszyć. Wymiana jest właściwa, gdy siatka jest rozerwana, ramka odkształcona, uchwyt nie blokuje filtra albo zabrudzeń nie można już usunąć.
Co oznacza, gdy okap buczy, ale wentylator nie startuje?
Możliwa jest blokada lub ocieranie wirnika, usterka kondensatora, silnika albo obwodu przełącznika. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu. Jeżeli wirnik porusza się lekko, potrzebne są pomiary części elektrycznych.
Czy można założyć dowolną żarówkę LED z pasującym gwintem?
Nie. Trzeba potwierdzić trzonek, napięcie, dopuszczalną moc, wymiary i warunki pracy oprawki. Zbyt duże źródło może nie zmieścić się pod kloszem, a niezgodne parametry mogą powodować migotanie, przegrzewanie lub uszkodzenie sterowania.
Czy sam model OSC6213W wystarczy do zamówienia dmuchawy lub przełącznika?
Do wstępnego wyszukania tak, ale zgodność należy potwierdzić kodem wyrobu 1160968, 14-cyfrowym numerem fabrycznym oraz oznaczeniem starej części. Szczególnie przy elementach elektrycznych trzeba porównać także mocowania i układ wyprowadzeń.
