1160978 - OSC6110I (OSC6110I) Amica
Części do okapu Amica OSC6110I o kodzie wyrobu 1160978 pozwalają usunąć problemy ze słabym przepływem, hałasem, oświetleniem lub sterowaniem. Przed zakupem ustal przyczynę usterki, a następnie porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd filtra, dmuchawy albo przełącznika nie potwierdza zgodności.
Jak działa okap Amica OSC6110I i które części mogą wymagać wymiany
OSC6110I jest okapem uniwersalnym z trzema prędkościami wentylatora i sterowaniem suwakowym. Może pracować jako wyciąg, gdy powietrze trafia przewodem do kanału wentylacyjnego, albo jako pochłaniacz, gdy oczyszczone powietrze wraca do kuchni. Rozpoznanie trybu pracy jest ważne, ponieważ filtr węglowy ma zastosowanie w obiegu zamkniętym, natomiast niedrożny przewód, reduktor lub klapka zwrotna wpływają przede wszystkim na pracę w trybie wyciągu.
Wśród elementów stosowanych w tym okapie znajdują się między innymi filtr aluminiowy, filtr węglowy, mocowania filtra, klosz i źródło światła, przełącznik suwakowy, przewody, kołnierz wylotowy, klapka zwrotna oraz kompletna dmuchawa. Objaw nie wskazuje jednak automatycznie części do zakupu — najpierw trzeba odróżnić zabrudzenie i problem instalacyjny od awarii podzespołu.
Okap słabo pochłania parę lub zapachy
Gdy wentylator pracuje, ale przepływ jest niewielki
Najpierw wyłącz okap, odłącz go od zasilania i wyjmij filtr przeciwtłuszczowy. Oceń, czy siatka nie jest zalepiona tłuszczem, odkształcona, rozerwana albo niedomknięta w ramie. Metalowy filtr można umyć łagodnym środkiem odtłuszczającym i dokładnie wysuszyć. Wymiana jest uzasadniona, gdy filtr jest uszkodzony lub mimo czyszczenia pozostaje niedrożny.
Krótka próba pracy bez filtra, wykonana bez gotowania, pomaga ocenić jego wpływ na przepływ:
- wyraźna poprawa wskazuje na zabrudzenie, deformację lub niewłaściwe osadzenie filtra;
- brak poprawy kieruje diagnostykę w stronę dmuchawy, kanału wylotowego, reduktora i klapki zwrotnej;
- nierówny szum albo tarcie sugerują zabrudzenie, uszkodzenie lub niewłaściwe ustawienie wirnika.
W trybie wyciągu sprawdź także, czy przewód nie jest zgnieciony, zatłuszczony, nadmiernie zwężony lub poprowadzony przez wiele ostrych kolan. Klapka zwrotna musi otwierać się swobodnie w kierunku wylotu. Nawet sprawna dmuchawa nie zapewni prawidłowego przepływu przy niedrożnym kanale albo braku dopływu powietrza do szczelnego pomieszczenia.
Gdy przepływ jest odczuwalny, ale zapach pozostaje
Jeżeli okap pracuje jako pochłaniacz i wydmuchuje powietrze z powrotem do kuchni, przyczyną może być nasycony filtr węglowy. Takiego filtra nie należy myć, o ile producent konkretnego wkładu nie oznaczył go jako regenerowalny. Zużycie zależy od intensywności gotowania, dlatego termin wymiany należy zestawić z instrukcją i rzeczywistą skutecznością pochłaniania.
Jeżeli urządzenie jest podłączone do kanału wentylacyjnego, sam brak filtra węglowego nie stanowi usterki. W takim układzie większe znaczenie mają filtr przeciwtłuszczowy, drożność przewodu i stan dmuchawy.
Wentylator nie uruchamia się
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Nie działa wentylator ani światło | Brak zasilania, uszkodzony przewód, zacisk lub przełącznik | Gniazdo, wtyczkę, przewód i widoczne połączenia | Sprawne gniazdo nie potwierdza ciągłości instalacji wewnątrz okapu |
| Światło działa, wentylator milczy | Przełącznik biegów, złącze silnika, uzwojenie, kondensator lub zablokowany wirnik | Ruch suwaka, kostki, obrót wirnika i pomiary odłączonych elementów | Działające światło potwierdza tylko część obwodu zasilania |
| Silnik buczy, ale nie startuje | Zablokowany wirnik, zużyte łożyskowanie, kondensator pracy lub uzwojenie | Swobodę obrotu i — jeśli występuje — pojemność kondensatora | Swobodny wirnik nie wyklucza usterki elektrycznej |
| Działa tylko jeden lub dwa biegi | Zużyte styki suwaka, przerwa w wiązce albo uzwojeniu danego biegu | Ciągłość styków i przewodów każdego położenia | Sprawność jednego biegu nie potwierdza sprawności pozostałych obwodów |
| Po włączeniu wentylatora działa zabezpieczenie instalacji | Zwarcie przewodów, przełącznika, kondensatora lub silnika | Oględziny izolacji i pomiary odłączonych podzespołów | Nie wolno ponawiać prób przed znalezieniem przyczyny zwarcia |

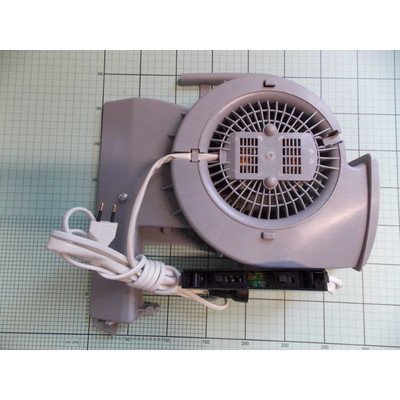

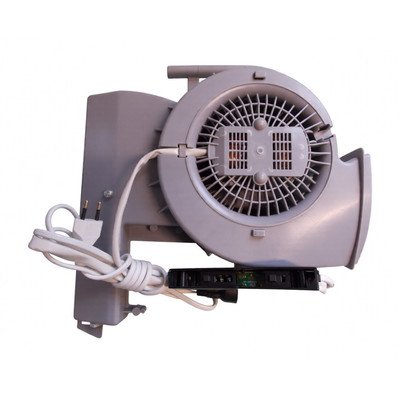

Przy odłączonym zasilaniu spróbuj obrócić wirnik dmuchawy ręką. Powinien poruszać się bez ocierania o obudowę i bez wyraźnych punktów blokowania. Tłuszcz, obcy przedmiot, pęknięta łopatka albo przesunięta osłona mogą zatrzymać sprawny elektrycznie silnik. Jeżeli wirnik jest uszkodzony lub silnik ma nadmierny luz, bezpieczniejszym rozwiązaniem bywa wymiana kompletnej dmuchawy.
Jak wykonać podstawowe pomiary
Pomiary rezystancji i pojemności wykonuje się wyłącznie po odłączeniu okapu od sieci. Przed rozpięciem złączy zrób zdjęcie instalacji i oznacz przewody. Nie dobieraj funkcji przewodu według samego koloru — znaczenie zacisków trzeba potwierdzić na oznaczeniach części, schemacie danego wykonania lub pomiarem.

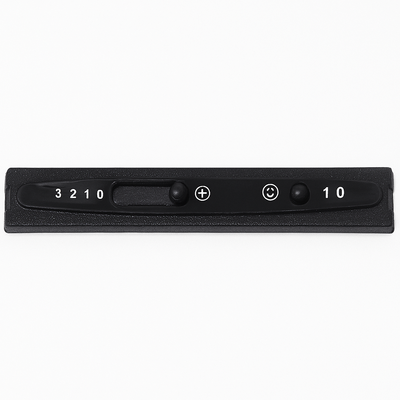

Kontrola przełącznika suwakowego
Odłącz przewody przełącznika, aby pozostałe obwody nie wpływały na pomiar. Ustaw multimetr na test ciągłości lub niski zakres rezystancji i sprawdź, czy dla każdego położenia suwaka zwierane są właściwe styki. Zamknięty styk powinien mieć niską i stabilną rezystancję, a styk otwarty nie powinien przewodzić.
Brak przejścia w jednym położeniu wskazuje na zużyty styk, uszkodzenie mechanizmu albo przerwę między zaciskiem a płytką. Poprawny pomiar bez obciążenia nie wyklucza jednak styku, który przegrzewa się dopiero podczas pracy silnika.
Kontrola silnika i jego przewodów
Po odłączeniu złącza dmuchawy można sprawdzić ciągłość uzwojeń pomiędzy zaciskiem wspólnym a wyprowadzeniami poszczególnych biegów. Przerwa w jednym torze jest podejrzana, ale nie istnieje jedna prawidłowa rezystancja dla wszystkich silników okapów. Wyniki trzeba porównać ze schematem lub sprawną częścią o tym samym oznaczeniu.
Zwykły multimetr może wykazać pełne zwarcie z obudową, lecz nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem. Silnik z przebiciem, nadpalonym uzwojeniem, intensywnym zapachem spalenizny lub wyzwalający zabezpieczenie nie powinien być dalej uruchamiany.
Kontrola kondensatora
Jeżeli w danym wykonaniu dmuchawy zastosowano kondensator pracy, jego osłabienie może powodować buczenie, trudny start lub pracę dopiero po poruszeniu wirnika. Po bezpiecznym rozładowaniu kondensatora i odłączeniu co najmniej jednego przewodu zmierz pojemność, a wynik porównaj z wartością oraz tolerancją nadrukowaną na obudowie.
Pojemność wyraźnie niższa od oznaczenia uzasadnia wymianę. Prawidłowa pojemność nie wyklucza wszystkich uszkodzeń występujących pod napięciem roboczym. Nowy element musi mieć właściwą pojemność, typ przeznaczony do pracy z silnikiem oraz napięcie znamionowe nie niższe niż wymagane przez część fabryczną.
Opisane pomiary instalacji sieciowej, silnika i kondensatora wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Pomiary pod napięciem nie są przeznaczone do wykonania przez osobę bez przygotowania.
Głośna praca, stukanie lub grzechotanie
Hałas zależny od biegu może pochodzić z kilku miejsc:
- buczenie i słaby start — sprawdź wirnik, łożyskowanie, kondensator i uzwojenia;
- regularne ocieranie — skontroluj łopatki, osłonę dmuchawy oraz obecność ciała obcego;
- grzechotanie przy wylocie — oceń mocowanie i swobodę ruchu klapki zwrotnej;
- drgania obudowy — sprawdź zamocowanie filtra, szyby, osłon i samego okapu;
- głośny szum przy słabym przepływie — wyklucz zabrudzony filtr i zwężenie kanału.
Nie dokręcaj nadmiernie elementów szklanych i plastikowych. Pęknięta szybka, narożnik lub uchwyt wymagają części o właściwej stronie montażu i geometrii; pozornie podobne lewe i prawe mocowania nie są zamienne.
Oświetlenie okapu nie działa
Najpierw sprawdź samo źródło światła oraz stan klosza i oprawki. Nowa żarówka lub zamiennik LED muszą pasować pod względem trzonka, napięcia, wymiarów i dopuszczalnych parametrów oprawy. Nie należy zwiększać mocy tylko dlatego, że mocniejsze źródło mieści się mechanicznie — może to przegrzewać klosz, przewody lub oprawkę.
Jeżeli sprawne źródło światła nadal nie działa, po odłączeniu zasilania obejrzyj styki oprawki, przewody i sekcję oświetlenia przełącznika. Okopcenie, nadtopienie izolacji lub luźny zacisk wymagają usunięcia przyczyny, a nie tylko ponownego założenia lampy.
Dostęp do filtrów, przełącznika i dmuchawy
Filtr przeciwtłuszczowy wyjmuje się od spodu po zwolnieniu zasuwki. Po jego zdjęciu można ocenić wnętrze okapu, mocowania, część przewodów, osłonę oświetlenia i dmuchawę. Filtr węglowy, jeżeli okap pracuje jako pochłaniacz, jest montowany przy wlocie zespołu wentylatora.
Dalsza kolejność rozbiórki zależy od wersji zastosowanych części. Zwykle wymaga zdjęcia odpowiedniej osłony wewnętrznej, rozłączenia oznaczonych kostek i odkręcenia mocowań podzespołu. Przed wyjęciem dmuchawy sprawdź, czy dostęp nie wymaga zdjęcia całego okapu z szafki lub ściany. Krawędzie blach mogą być ostre, dlatego należy stosować rękawice odporne na przecięcie.
Po naprawie przewody nie mogą dotykać wirnika ani zostać zaciśnięte pomiędzy elementami obudowy. Przed założeniem filtra obróć wirnik ręką, sprawdź mocowania oraz upewnij się, że klapka zwrotna otwiera się we właściwym kierunku.
Jak dobrać części do Amica OSC6110I
Podstawą doboru jest tabliczka znamionowa, zwykle dostępna wewnątrz okapu po wyjęciu filtra. Dla urządzeń Amica należy odczytać:
- pełny model: OSC6110I;
- kod wyrobu: 1160978;
- 14-cyfrowy numer fabryczny.
Numer fabryczny może rozróżniać serię produkcyjną i wariant zastosowanych części. Dlatego nie należy dobierać dmuchawy, przełącznika, klosza ani mocowań wyłącznie na podstawie zdjęcia lub nazwy OSC6110I. Przy filtrze trzeba dodatkowo porównać wymiary, grubość ramy, położenie uchwytu i sposób zamknięcia. Przy częściach elektrycznych znaczenie mają również liczba zacisków, układ połączeń i parametry części fabrycznej.
Jeżeli potrzebujesz porównać urządzenie z innymi okapami tej klasy, przejdź do kategorii okapy Amica o szerokości 60 cm. Do ostatecznego potwierdzenia części przygotuj zdjęcie całej tabliczki znamionowej oraz czytelne zdjęcie oznaczeń wymontowanego elementu.
FAQ — części i naprawa okapu Amica OSC6110I
Czy słabe pochłanianie oznacza uszkodzenie silnika?
Nie. Najpierw trzeba sprawdzić zabrudzenie filtra przeciwtłuszczowego, stan filtra węglowego w trybie pochłaniacza, drożność kanału, klapkę zwrotną i dopływ powietrza do kuchni. Podejrzenie dmuchawy rośnie, gdy przepływ pozostaje słaby mimo usunięcia tych ograniczeń lub wirnik pracuje nierówno.
Czy filtr aluminiowy trzeba wymieniać po zmianie koloru?
Nie zawsze. Aluminium może zmienić barwę po myciu, szczególnie w zmywarce. O wymianie powinny decydować uszkodzenia siatki, deformacja ramy, niesprawne zamknięcie albo zabrudzenie, którego nie można już usunąć.
Dlaczego wentylator buczy, ale nie rusza?
Możliwa jest blokada lub ocieranie wirnika, zużycie łożyskowania, uszkodzenie uzwojenia albo spadek pojemności kondensatora, jeśli występuje w danej dmuchawie. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu, a następnie wykonaj pomiary elektryczne.
Czy działające światło potwierdza sprawność przełącznika?
Nie. Obwód oświetlenia i tory poszczególnych biegów mogą korzystać z innych styków. Przełącznik może poprawnie włączać lampę, a jednocześnie mieć uszkodzony styk zasilający silnik lub jeden z biegów.
Czy wystarczy podać model OSC6110I przy zakupie części?
Model jest ważny, ale dla pewnego doboru należy podać także kod wyrobu 1160978 i 14-cyfrowy numer fabryczny. Trzeba również porównać oznaczenie części, jej mocowanie, wymiary oraz układ złączy.
