1161044 - OSE6111W (OSE6111W) Amica
Części zamienne do okapu Amica OSE6111W o kodzie wyrobu 1161044 pomagają usunąć problemy z oświetleniem, sterowaniem, przepływem powietrza i głośną pracą dmuchawy. Przed zakupem ustal przyczynę usterki oraz odczytaj z tabliczki model, kod wyrobu i 14-cyfrowy numer fabryczny — podobny wygląd części nie potwierdza zgodności.
Jak zbudowany jest okap Amica OSE6111W 1161044

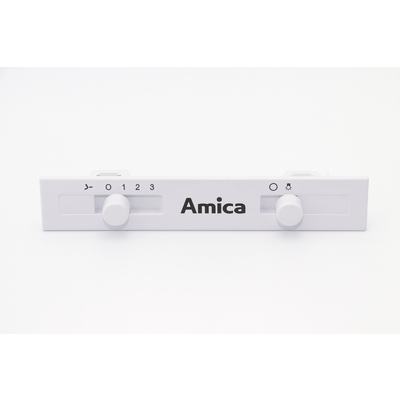

OSE6111W to biały okap uniwersalny o szerokości 59,8 cm, wyposażony w sterowanie suwakowe, trzy prędkości pracy, jeden silnik oraz oświetlenie LED o mocy 3 W. Może działać jako wyciąg, który odprowadza powietrze do kanału wentylacyjnego, albo jako pochłaniacz, który oczyszcza powietrze i zwraca je do pomieszczenia.
Tryb pracy ma bezpośredni wpływ na diagnostykę. W trybie wyciągu słaba skuteczność może wynikać z niedrożnego lub niewłaściwie poprowadzonego przewodu. W trybie pochłaniacza ważny jest stan filtra węglowego. Dla tego modelu producent wskazuje filtr FWU 60, montowany w jednej sztuce, oraz jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 460 × 325 mm. Średnica wylotu powietrza wynosi 125 mm.
Objaw nie wskazuje od razu uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap nie reaguje, nie działa również światło | gniazdo, przewód zasilający, połączenia, wspólny obwód zasilania lub panel przełączników | sprawność gniazda innym odbiornikiem, stan wtyczki i przewodu, ślady przegrzania | sprawne gniazdo nie potwierdza jeszcze, że napięcie dociera przez przewód i połączenia do wnętrza okapu |
| Światło działa, ale dmuchawa nie rusza | suwak silnika, luźne złącze, zablokowany wirnik, silnik albo element jego obwodu rozruchowego, jeżeli występuje w danym wykonaniu | swobodę obrotu wirnika po odłączeniu zasilania, złącza i ciągłość styków przełącznika | zablokowany lub ocierający wirnik może zatrzymywać sprawny elektrycznie silnik; swobodny obrót nie potwierdza sprawności uzwojeń |
| Działa tylko jeden bieg lub brakuje części prędkości | zużyte styki suwaka, przerwany przewód, złącze albo odczep uzwojenia silnika | ciągłość odpowiednich torów przełącznika i przewodów dla każdej pozycji | brak przejścia na jednym torze wskazuje miejsce przerwy, ale wymaga porównania ze schematem konkretnego połączenia |
| Okap pracuje, lecz słabo usuwa parę | zabrudzony filtr, zużyty filtr węglowy, niedrożny kanał, zbyt mały dopływ powietrza, zablokowany wirnik lub osłabiona dmuchawa | filtr, drożność wylotu, tryb pracy i zachowanie po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza, a niekoniecznie na uszkodzenie silnika |
| Słychać buczenie, ale wirnik nie startuje | opory mechaniczne, ocieranie wirnika, uszkodzenie silnika lub jego obwodu rozruchowego | ręczny obrót wirnika przy odłączonym urządzeniu, stan łopatek i obudowy | swobodny wirnik kieruje diagnostykę w stronę układu elektrycznego; nie należy wielokrotnie zasilać buczącego silnika, ponieważ może się przegrzać |
| Okap stuka, drży lub stał się wyraźnie głośniejszy | tłuszcz na wirniku, pęknięta lub zdeformowana łopatka, ocieranie, luźna obudowa albo ograniczony przepływ w kanale | czystość i symetrię wirnika, mocowania, filtr oraz przewód wylotowy | hałas zależny od prędkości zwykle wskazuje na element wirujący lub rezonans; gwizd częściej towarzyszy przewężeniu przepływu |
| Nie działa oświetlenie, ale silnik pracuje | źródło LED, oprawka, odbłyśnik, przewody lub osobny suwak światła | osadzenie źródła światła, stan oprawki i ciągłość przełącznika | wymiana lampy nie pomoże, jeśli nie jest załączany jej obwód lub oprawka ma przegrzane styki |
Jak sprawdzić filtry i przepływ powietrza
Najpierw ustal, czy okap pracuje jako wyciąg, czy pochłaniacz. Filtr węglowy FWU 60 jest potrzebny w trybie pochłaniacza, ale w wyciągu stanowiłby dodatkowy opór, jeżeli został pozostawiony bez potrzeby. Nasyconego standardowego filtra węglowego nie ocenia się wyłącznie po wyglądzie: może być pozornie czysty, a mimo to przestać skutecznie ograniczać zapachy.
Aluminiowy filtr przeciwtłuszczowy należy regularnie odtłuszczać. Mocno zabrudzona siatka ogranicza przepływ, zwiększa hałas i pozostawia tłuszcz na dmuchawie. Filtr trzeba wymienić, jeśli jest zdeformowany, przerwany albo nie trzyma się pewnie w ramie. Urządzenia nie należy używać bez zamontowanego filtra przeciwtłuszczowego.
Przy słabym ciągu wykonaj prostą próbę porównawczą:
- Oczyść i prawidłowo osadź filtr przeciwtłuszczowy.
- Sprawdź, czy klapa, kratka lub przewód wylotowy nie są zablokowane.
- W trybie wyciągu uruchom najwyższy bieg i na chwilę uchyl okno.
- Jeżeli przepływ wyraźnie się poprawi, przyczyną może być niedostateczny nawiew do kuchni.

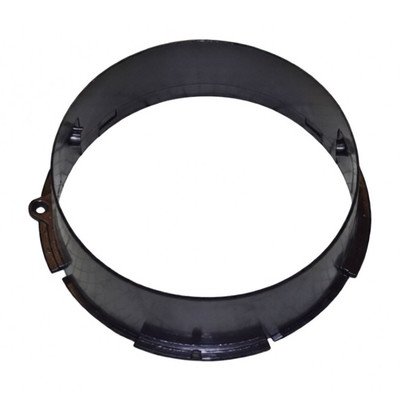

- Jeśli silnik osiąga obroty, lecz powietrze nie opuszcza okapu, skontroluj kanał, redukcję 125 mm i położenie ewentualnej klapy zwrotnej.
Nie należy podłączać wyciągu do czynnego przewodu dymowego ani spalinowego. W pomieszczeniach z urządzeniami spalającymi paliwo warunki wentylacji powinien ocenić uprawniony instalator.
Kontrola suwaków, przewodów i silnika
Przed demontażem wyjmij wtyczkę, upewnij się, że urządzenie nie może zostać przypadkowo podłączone, i odczekaj, aż silnik oraz oświetlenie ostygną. Po zdjęciu filtra uzyskuje się dostęp do wnętrza obudowy, dmuchawy, przewodów oraz tabliczki znamionowej. Dostęp do suwaków może wymagać zdjęcia dolnej osłony lub panelu sterowania; sposób mocowania trzeba ocenić na konkretnym egzemplarzu.
Przed odłączaniem przewodów zrób wyraźne zdjęcia i oznacz każde złącze. Nie opieraj połączeń wyłącznie na kolorach przewodów. Kolor nie zastępuje schematu ani pomiaru, a pomylenie toru fazowego, neutralnego i wyjść poszczególnych biegów może spowodować zwarcie lub uszkodzenie podzespołów.

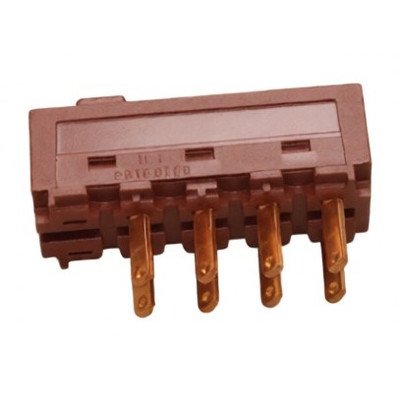

Pomiar przełącznika suwakowego
Pomiar wykonuje się przy urządzeniu odłączonym od sieci i po odpięciu co najmniej jednej strony badanego toru, aby pozostałe elementy nie tworzyły alternatywnej drogi przewodzenia.
- Ustaw multimetr na test ciągłości lub pomiar małej rezystancji.
- Zidentyfikuj wejście oraz wyjścia przełączane przez kolejne pozycje suwaka na podstawie oznaczeń i przebiegu ścieżek.
- Sprawdź osobno pozycję wyłączenia oraz każdy bieg.
- Zamknięty styk powinien wykazywać przejście o małej i stabilnej rezystancji, a otwarty — brak przejścia.
- Wynik zmieniający się podczas lekkiego poruszania suwakiem wskazuje na wypalone, zabrudzone lub mechanicznie zużyte styki.
Taki pomiar sprawdza ciągłość styków bez obciążenia. Nie wyklucza sytuacji, w której przełącznik przewodzi prąd pomiarowy miernika, ale pod obciążeniem nagrzewa się lub powoduje duży spadek napięcia.

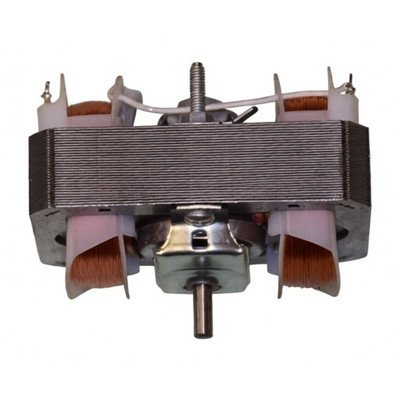

Pomiar uzwojeń silnika
W silniku wielobiegowym poszczególne prędkości mogą korzystać z różnych odczepów uzwojenia. Nie ma jednej prawidłowej rezystancji dla wszystkich silników okapów, dlatego wartości należy odnosić do schematu, oznaczeń silnika lub sprawnego egzemplarza tego samego wykonania.
Po odłączeniu silnika od instalacji sprawdza się:
- czy między wspólnym zaciskiem a każdym wyprowadzeniem biegu istnieje ciągłość;
- czy żaden tor nie wykazuje przerwy;
- czy przewody i konektory nie są nadpalone lub poluzowane;
- czy nie ma widocznych śladów przegrzania uzwojenia;
- czy wał obraca się równomiernie, bez ocierania i wyczuwalnych zacięć.
Zwykły multimetr nie wystarcza do wiarygodnej oceny izolacji uzwojenia pod napięciem roboczym. Badanie rezystancji izolacji wykonuje się odpowiednim miernikiem i zgodnie z procedurą dla danego silnika.
Jeżeli w konkretnym wykonaniu znajduje się kondensator silnika, należy zmierzyć jego pojemność po bezpiecznym odłączeniu i rozładowaniu, a wynik porównać z wartością oraz tolerancją nadrukowaną na obudowie. Sam brak wybrzuszenia nie potwierdza sprawności. Nie należy jednak kupować kondensatora „na próbę” bez potwierdzenia, że występuje w tym obwodzie i ma właściwe parametry.
Pomiary napięcia w pracującym okapie, badanie izolacji oraz ingerencja w obwód silnika wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Wymiana części krok po kroku
Zakres demontażu zależy od wymienianego elementu, ale bezpieczna kolejność prac jest podobna:
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą oraz blat.
- Zdejmij filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania zaczepu.
- Wykonaj zdjęcia przewodów, złączy, położenia osłon i prowadzenia kabla.

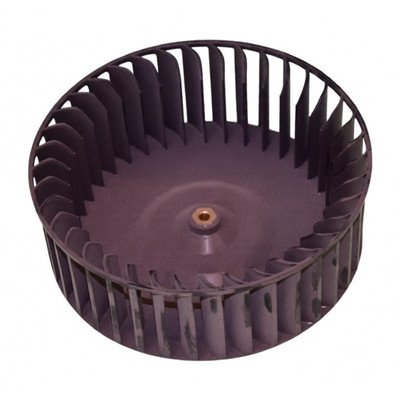

- Przy wymianie wirnika sprawdź, czy jego mocowanie nie jest uszkodzone i czy nowy element nie ociera o obudowę dmuchawy.
- Przy wymianie silnika porównaj liczbę biegów, wyprowadzenia, mocowania, kierunek pracy oraz współpracującą obudowę i wirnik.
- Przy wymianie przełącznika przełóż przewody według oznaczeń zacisków i udokumentowanego układu, nie według samego koloru.
- Ułóż przewody z dala od wirnika, ostrych krawędzi i nagrzewających się elementów.
- Zamontuj wszystkie osłony oraz filtr, a następnie sprawdź światło, każdy bieg, drgania i przepływ powietrza.
Jeśli po naprawie wirnik ociera, okap nadmiernie wibruje, przewody lub złącza się nagrzewają albo zabezpieczenie instalacji wyłącza zasilanie, urządzenie trzeba natychmiast odłączyć. Ponowne uruchamianie może powiększyć uszkodzenie.
Jak dobrać część do Amica OSE6111W
Podstawą doboru są trzy dane z tabliczki znamionowej:
- model: OSE6111W;
- kod wyrobu: 1161044;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka okapu znajduje się wewnątrz obudowy i jest widoczna po zdemontowaniu aluminiowego filtra. Numer z samej części również warto zapisać, ale nie powinien zastępować identyfikacji urządzenia.

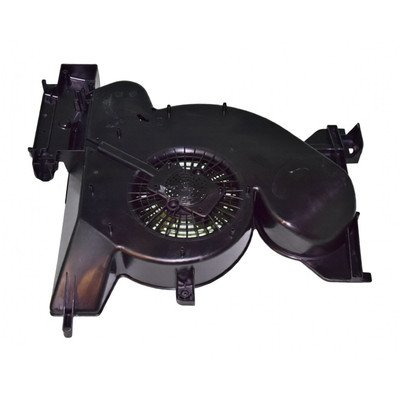

Przy filtrze porównaj typ, wymiary, ramę i zaczep. Przy oświetleniu sprawdź rodzaj oprawki, napięcie, dopuszczalną moc oraz gabaryty źródła światła. Przy wirniku i obudowie dmuchawy znaczenie mają średnica, wysokość, sposób osadzenia i położenie względem silnika. W przypadku przełączników oraz silnika identyczna obudowa lub takie samo złącze nie gwarantują zgodności elektrycznej.
Przed zamówieniem droższego zespołu prześlij kompletne zdjęcie tabliczki znamionowej oraz oznaczenia starej części. Jeżeli tabliczka wskazuje inny model lub kod wyrobu, wróć do kategorii okapów Amica o szerokości 60 cm zamiast dobierać element według podobnego wyglądu.
FAQ — części i naprawa Amica OSE6111W
Dlaczego okap działa, ale słabo wyciąga parę?
Najpierw sprawdź zabrudzenie aluminiowego filtra, drożność przewodu 125 mm i dopływ świeżego powietrza do kuchni. W trybie pochłaniacza oceń również zużycie filtra węglowego FWU 60. Dopiero po wykluczeniu oporów przepływu należy podejrzewać wirnik lub silnik.
Czy buczenie oznacza uszkodzony silnik?
Nie. Buczenie może powodować zablokowany lub ocierający wirnik, uszkodzenie obwodu rozruchowego albo usterka uzwojenia. Sprawdzenie swobody obrotu po odłączeniu zasilania pozwala oddzielić część problemów mechanicznych od elektrycznych, ale nie jest pełnym testem silnika.
Co sprawdzić, gdy działa tylko jeden bieg?
Należy skontrolować ciągłość torów suwaka, konektory i przewody prowadzące do wyprowadzeń poszczególnych prędkości silnika. Sprawny jeden bieg potwierdza, że silnik może się obracać, ale nie wyklucza przerwy w innym odczepie uzwojenia.
Czy filtr węglowy jest potrzebny w tym modelu?
Tak, ale tylko podczas pracy jako pochłaniacz. Dla OSE6111W producent wskazuje jeden filtr FWU 60. Przy pracy jako wyciąg powietrze jest kierowane do kanału wentylacyjnego, dlatego filtr węglowy nie pełni wtedy potrzebnej funkcji.
Gdzie znajduje się tabliczka znamionowa okapu?
Wewnątrz obudowy, za aluminiowym filtrem przeciwtłuszczowym. Do prawidłowego doboru przygotuj model OSE6111W, kod wyrobu 1161044 i pełny 14-cyfrowy numer fabryczny.
Czy można dobrać silnik lub przełącznik po zdjęciu?
Nie należy na tym opierać zakupu. Podobne elementy mogą mieć inne wyprowadzenia, liczbę biegów, mocowanie lub parametry elektryczne. Potwierdź zgodność katalogową na podstawie pełnych danych okapu i oznaczeń zdemontowanej części.
