1161046 - OSE6211I (OSE6211I) Amica
Części do okapu Amica OSE6211I o kodzie wyrobu 1161046 obejmują między innymi filtr, elementy dmuchawy, sterowanie, oświetlenie i części obudowy. Przed zakupem ustal, czy słaby ciąg wynika z zabrudzonego filtra lub niedrożnego kanału, czy z awarii podzespołu. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do okapu Amica OSE6211I 1161046
OSE6211I jest okapem uniwersalnym o szerokości 59,8 cm, wyposażonym w jeden silnik z trzema stopniami pracy, sterowanie przyciskowe i oświetlenie LED. Może działać jako wyciąg, który usuwa powietrze kanałem wentylacyjnym, albo jako pochłaniacz, który oczyszcza je przez filtr węglowy i kieruje z powrotem do pomieszczenia. To rozróżnienie jest ważne podczas diagnozowania słabego usuwania zapachów.

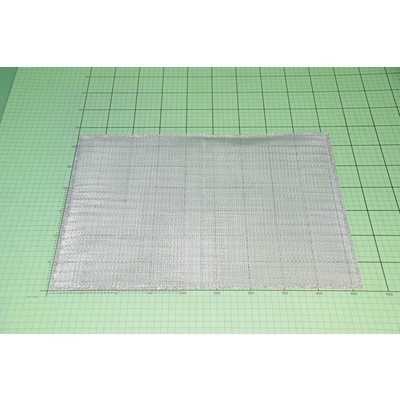

W tym modelu zastosowano aluminiowy filtr przeciwtłuszczowy o wymiarach 460 × 325 mm. Do pracy w obiegu zamkniętym producent wskazuje filtr węglowy typu FWU 60. Nie należy jednak dobierać innych części tylko według szerokości okapu lub podobnego wyglądu.
Objaw, możliwa przyczyna i kolejny krok
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Okap pracuje, ale słabo zasysa | zatłuszczony filtr aluminiowy, zużyty filtr węglowy, niedrożny albo zgnieciony kanał, zablokowany wirnik, osłabiony silnik | Sprawdź oddzielnie tryb pracy. W wyciągu skontroluj filtr i drożność przewodu. W pochłaniaczu oceń także filtr węglowy. Jeżeli wirnik obraca się wolno lub ociera mimo drożnego toru powietrza, przejdź do kontroli dmuchawy. |
| Silnik buczy, lecz wirnik nie rusza | blokada wirnika, ocieranie o obudowę, uszkodzenie silnika albo jego obwodu pomocniczego, jeżeli występuje w danym wykonaniu | Po odłączeniu zasilania zdejmij filtr i ostrożnie sprawdź, czy wirnik obraca się swobodnie. Opór mechaniczny wskazuje na zabrudzenie, odkształcenie lub problem z łożyskowaniem. Swobodny ruch nie potwierdza jeszcze sprawności elektrycznej silnika. |
| Nie działa żaden bieg, ale świeci lampka | przełącznik biegów, przewody i złącza silnika, zabezpieczenie termiczne lub sam silnik | Skoro oświetlenie działa, zasilanie dochodzi przynajmniej do części okapu. Trzeba sprawdzić tor zasilania dmuchawy, a nie od razu wymieniać przewód sieciowy lub lampkę. |
| Nie działa okap ani oświetlenie | brak zasilania w gnieździe, uszkodzony przewód, zacisk, wspólny element sterowania lub zabezpieczenie | Najpierw sprawdź gniazdo innym sprawnym odbiornikiem oraz obejrzyj wtyczkę i przewód. Jeżeli zasilanie zewnętrzne jest prawidłowe, potrzebna jest kontrola ciągłości obwodu wewnętrznego. |
| Działa tylko część prędkości | uszkodzony przełącznik, wypięte złącze albo przerwa w odpowiednim odczepie uzwojenia silnika | Brak jednego biegu przy działaniu pozostałych zawęża podejrzenie do obwodu tej prędkości. Nie oznacza automatycznie konieczności wymiany kompletnego silnika. |
| Okap stał się głośny lub drga | zabrudzony albo uszkodzony wirnik, poluzowana obudowa dmuchawy, filtr założony nieprawidłowo, niedrożny kanał lub zużyty silnik | Ustal, czy hałas pojawia się również przy zdjętym filtrze i czy zależy od biegu. Grzechotanie wskazuje częściej na luźny element, a tarcie zmieniające się z obrotami na wirnik lub jego obudowę. |
| Nie świeci lampka, lecz silnik działa | źródło LED, oprawka, styki, przewody albo sekcja przełącznika oświetlenia | Działający silnik potwierdza zasilanie okapu, ale nie sprawność obwodu lampki. Sprawdź stan źródła światła, oprawki i styków; ślady nadpalenia wymagają usunięcia przyczyny, a nie tylko założenia nowej lampki. |
Jak ocenić słaby ciąg bez kupowania silnika na próbę
- Ustal tryb pracy. W pochłaniaczu zapachy usuwa filtr węglowy, natomiast w wyciągu kluczowa jest drożność przewodu prowadzącego na zewnątrz. Filtr węglowy nie naprawi niedrożnego kanału.
- Obejrzyj filtr aluminiowy. Warstwa tłuszczu ogranicza przepływ i obciąża dmuchawę. Filtr można umyć zgodnie z zasadami właściwymi dla jego materiału, ale element rozerwany, odkształcony lub z uszkodzonym zamkiem należy wymienić.
- Sprawdź drogę powietrza. Zgnieciona rura, zbyt wiele ostrych załamań, zamknięta klapa albo zabrudzenie przy wylocie mogą powodować słaby przepływ mimo szybkiej pracy silnika.
- Skontroluj wirnik po odłączeniu urządzenia. Powinien obracać się bez tarcia o obudowę. Nagromadzony nierównomiernie tłuszcz może powodować niewyważenie, hałas i drgania.
- Dopiero potem oceniaj silnik i sterowanie. Jeśli tor powietrza jest drożny, wirnik mechanicznie sprawny, a obroty nadal są zbyt niskie lub brakuje części biegów, uzasadniona jest diagnostyka elektryczna.
Test z kartką przy filtrze może wykazać, że występuje przepływ, ale nie mierzy wydajności okapu i nie pozwala samodzielnie ocenić stanu silnika. Na wynik wpływają ustawiony bieg, tryb pracy, opory kanału oraz dopływ powietrza do kuchni.
Pomiary elektryczne silnika, przełącznika i przewodów
Przed pomiarem rezystancji lub ciągłości odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Badany podzespół powinien być odseparowany od pozostałych połączeń przynajmniej w zakresie wymaganym przez schemat, ponieważ pomiar przez inne obwody może dać mylący wynik.
- Przewód zasilający i połączenia sprawdza się pod kątem ciągłości poszczególnych żył oraz śladów przegrzania przy zaciskach. Ciągłość przewodu nie potwierdza stanu jego izolacji pod obciążeniem.
- Przełącznik mechaniczny można skontrolować omomierzem, porównując połączenia w pozycji wyłączonej i na kolejnych biegach. Zwarty styk powinien mieć niską rezystancję, a rozwarty nie powinien przewodzić. Układ wyprowadzeń trzeba ustalić z oznaczeń lub dokumentacji danego przełącznika — nie wolno zgadywać go na podstawie kolorów przewodów.
- Uzwojenia silnika można sprawdzić pod kątem przerwy i zwarcia do metalowej obudowy. Przerwa w wymaganym obwodzie wskazuje na uszkodzenie uzwojenia, przewodu lub zabezpieczenia termicznego. Sama obecność rezystancji nie dowodzi jednak, że silnik osiąga prawidłowe obroty pod obciążeniem.
- Element rozruchowy lub kondensator, jeśli znajduje się w danym wykonaniu silnika, bada się po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego wyprowadzenia. Pomiar pojemności należy porównać z wartością na obudowie części i jej tolerancją. Nie każdy silnik okapu korzysta z oddzielnego kondensatora.
Pomiary napięcia w pracującym okapie odbywają się przy napięciu sieciowym 230 V. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i ochrony przed przypadkowym dotknięciem części czynnych. Nie są przeznaczone dla osoby bez przygotowania. Obecność napięcia na wejściu płytki lub przełącznika nie oznacza jeszcze, że prawidłowo dociera ono do silnika na wszystkich biegach.
Jeżeli wewnętrzne zabezpieczenie jest przepalone, nie należy zastępować go drutem ani montować bezpiecznika o przypadkowych parametrach. Najpierw trzeba ustalić, czy przyczyną było zwarcie w przewodach, oprawce, silniku albo innym podzespole.
Dostęp do filtra, dmuchawy i sterowania
Filtr przeciwtłuszczowy znajduje się od spodu okapu i stanowi pierwszą osłonę elementów wewnętrznych. Przed jego zdjęciem zabezpiecz płytę kuchenną, podtrzymaj filtr i zwolnij zasuwkę — zabrudzony element może być śliski. Po wyjęciu filtra można przeprowadzić oględziny wirnika, obudowy dmuchawy, przewodów i strefy oświetlenia.
Dalszy demontaż zależy od wymienianej części:
- filtr, zasuwkę i część elementów oświetlenia obsługuje się od spodu;

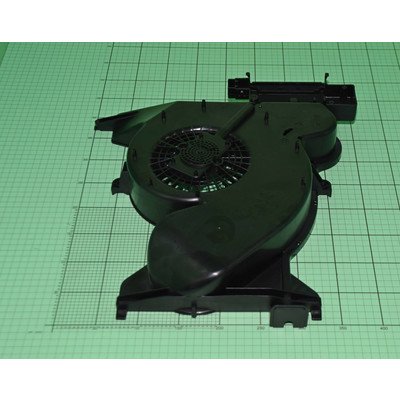

- dostęp do wirnika i silnika wymaga zdjęcia osłon dmuchawy oraz odłączenia oznaczonych wcześniej złączy;

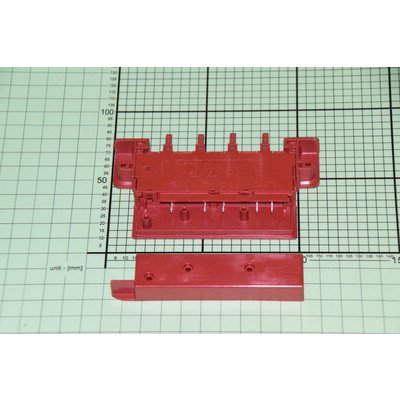

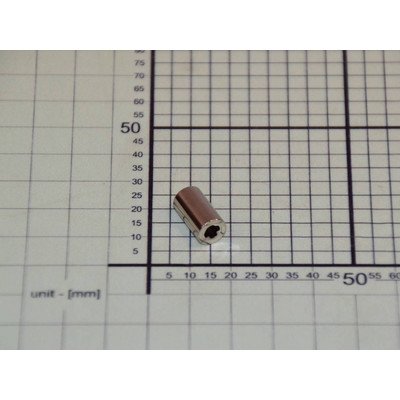

- przełącznik i przyciski znajdują się w przedniej strefie sterowania, dlatego trzeba uważać na krótkie przewody oraz zatrzaski obudowy;

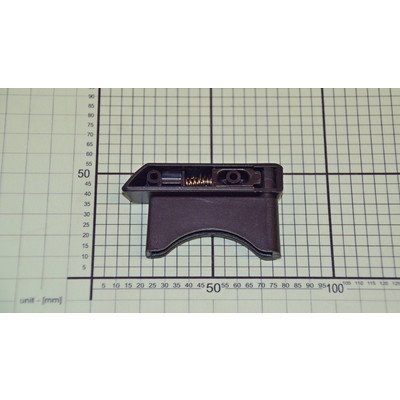

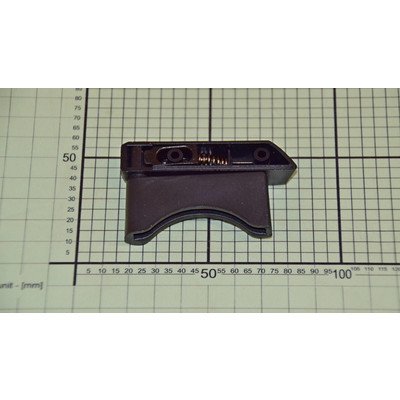

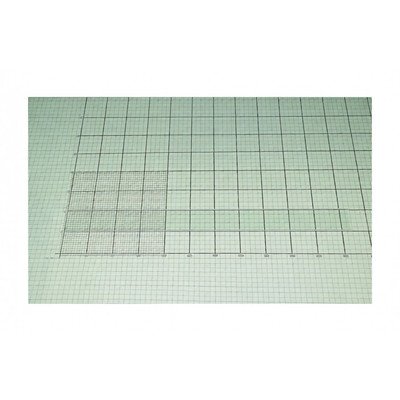

- przy wymianie szyby lub jej mocowań należy rozróżnić element lewy i prawy, podeprzeć szybę i nie skręcać jej punktowo;
- demontaż całego okapu ze ściany wymaga podparcia urządzenia i zwykle pomocy drugiej osoby.
Przed rozłączeniem przewodów wykonaj zdjęcie ich ułożenia i oznacz złącza. Nowy silnik lub przełącznik może wyglądać podobnie, ale mieć inne uzwojenia, liczbę styków albo sposób przypisania biegów. Nie przenoś połączeń na podstawie samego koloru izolacji.
Po naprawie sprawdź zamocowanie filtra i osłon, swobodny ruch wirnika oraz to, czy żaden przewód nie znajduje się przy części wirującej. Następnie wykonaj próbę wszystkich trzech biegów i oświetlenia, obserwując hałas, drgania i zapach przegrzanej izolacji.
Jak dobrać część do Amica OSE6211I
Podstawą doboru są trzy dane z tabliczki znamionowej:
- model: OSE6211I,
- kod wyrobu: 1161046,
- pełny 14-cyfrowy numer fabryczny.
Kod wyrobu rozróżnia urządzenie dokładniej niż sama nazwa OSE6211I, a numer fabryczny może być potrzebny do potwierdzenia okresu produkcji lub wariantu wykonania. Zachowaj wszystkie zera i nie skracaj oznaczeń.
Przy doborze poszczególnych elementów porównaj dodatkowo:
- w filtrze aluminiowym — wymiary 460 × 325 mm, położenie zasuwki i kształt ramy;
- w filtrze węglowym — oznaczenie FWU 60 i zgodność katalogową z kodem wyrobu;
- w silniku — oznaczenie z jego etykiety, mocowania, kształt obudowy dmuchawy, liczbę biegów i układ złączy;
- w wirniku — średnicę, wysokość, kierunek łopatek oraz sposób osadzenia na osi;
- w szybie i mocowaniach — stronę montażu, rozstaw punktów mocujących i wersję kolorystyczną;
- w przełączniku — liczbę pozycji, rozmieszczenie styków i mechaniczne dopasowanie przycisków;
- w oświetleniu — typ trzonka lub modułu, dopuszczalną moc i wymiary źródła światła.
Jeśli oznaczenie na tabliczce nie odpowiada kodowi 1161046, przejdź do kategorii okapów Amica o szerokości 60 cm i rozpocznij dobór od właściwego modelu. W razie nieczytelnej tabliczki przygotuj jej zdjęcie oraz fotografie starej części, etykiety, złączy i mocowań.
FAQ – części i naprawa okapu Amica OSE6211I
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zatłuszczony filtr aluminiowy, zużyty filtr węglowy w trybie pochłaniacza, niedrożny przewód oraz zablokowany lub ocierający wirnik. Silnik podejrzewa się mocniej, gdy tor powietrza jest drożny, a obroty są wyraźnie za niskie, niestabilne albo silnik nadmiernie się nagrzewa.
Jaki filtr węglowy jest przeznaczony do OSE6211I?
Dla okapu OSE6211I o kodzie 1161046 producent wskazuje typ FWU 60. Filtr węglowy jest potrzebny podczas pracy w obiegu zamkniętym. W trybie wyciągu podstawowe znaczenie mają filtr przeciwtłuszczowy i drożny kanał odprowadzający powietrze.
Dlaczego działa oświetlenie, ale nie działa wentylator?
Taki objaw wskazuje, że zasilanie dociera do części urządzenia, lecz nie rozstrzyga, czy uszkodzony jest silnik. Należy sprawdzić przełącznik biegów, złącza, przewody, swobodę wirnika oraz ciągłość odpowiednich obwodów silnika.
Czy można dobrać silnik tylko po napisie OSE6211I?
Nie należy na tym poprzestawać. Trzeba potwierdzić kod wyrobu 1161046 i 14-cyfrowy numer fabryczny, a następnie porównać oznaczenie starego silnika, mocowania, obudowę dmuchawy, liczbę biegów oraz złącza. Podobny silnik może nie współpracować prawidłowo z przełącznikiem.
Czy metalowy filtr przeciwtłuszczowy trzeba wymieniać?
Filtr aluminiowy można okresowo czyścić, o ile rama, siatka i zatrzask pozostają sprawne. Wymiana jest uzasadniona, gdy filtr jest trwale zatkany, rozerwany, zdeformowany, skorodowany albo nie daje się pewnie zamocować.
Co sprawdzić po wymianie części?
Sprawdź stabilność mocowań, prawidłowe ułożenie przewodów, swobodny ruch wirnika oraz działanie wszystkich biegów i oświetlenia. Przerwij próbę, jeśli pojawi się iskrzenie, zapach spalenizny, szybkie nagrzewanie silnika lub silne drgania.
