1161128 - OSE6111I (OSE6111I) Amica
Części do okapu Amica OSE6111I o kodzie wyrobu 1161128 obejmują między innymi filtry, elementy oświetlenia, przełączniki suwakowe, wirnik i silnik dmuchawy. Przed zakupem ustal przyczynę objawu, ponieważ słaby ciąg nie musi oznaczać awarii silnika. Zgodność części potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać źródło usterki okapu Amica OSE6111I
W okapie OSE6111I układ pochłaniania oparów, oświetlenie i sterowanie można diagnozować oddzielnie. To ważne, ponieważ brak pracy wentylatora przy sprawnym świetle kieruje podejrzenia w inną stronę niż całkowity brak reakcji urządzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje, nie działa także światło | brak zasilania, uszkodzony przewód, połączenie wejściowe lub przełącznik | sprawność gniazda, stan wtyczki i przewodu, ślady nadpalenia po zdjęciu osłony | sprawne gniazdo nie potwierdza jeszcze, że napięcie dociera przez przewód do obwodów okapu |
| Światło działa, ale wentylator nie rusza | przełącznik silnika, luźne złącze, zablokowany wirnik, silnik lub jego kondensator, jeśli występuje w danym wykonaniu | swobodę obrotu wirnika przy odłączonym zasilaniu, złącza oraz ciągłość styków przełącznika | ciężki obrót wskazuje na problem mechaniczny; swobodny wirnik nie wyklucza uszkodzenia elektrycznego silnika |
| Wentylator buczy i nie startuje | blokada wirnika, zużycie silnika albo niesprawny kondensator współpracujący z silnikiem | czy wirnik nie ociera o obudowę, czy nie jest oblepiony tłuszczem; pojemność kondensatora należy porównać z oznaczeniem na jego obudowie | prawidłowa pojemność nie potwierdza pełnej sprawności silnika, a zaniżona jest podstawą do wymiany kondensatora na wariant o zgodnych parametrach |
| Działa tylko część biegów | zużyty łącznik suwakowy, wypalone styki, przerwane połączenie albo uszkodzenie odczepu silnika | ciągłość odpowiednich torów przełącznika po odłączeniu przewodów i oznaczeniu ich położenia | brak przejścia na jednej pozycji może wskazywać przełącznik; poprawne styki wymagają dalszej kontroli wiązki i silnika |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny kanał, niewłaściwy tryb pracy lub problem z wirnikiem | filtr, wylot powietrza, drożność przewodu i kierunek przepływu | wyraźna poprawa po zdjęciu zabrudzonego filtra wskazuje na ograniczenie przepływu, nie na pewne uszkodzenie silnika |
| Pojawiły się drgania lub grzechotanie | źle osadzony filtr, poluzowana obudowa, zabrudzony, pęknięty albo ocierający wirnik | mocowanie filtra, osłony, luz wirnika i ślady tarcia | hałas zmieniający się po dociśnięciu osłony zwykle ma źródło w mocowaniu; bicie wirnika wymaga oceny jego stanu i osadzenia |
Co sprawdzić przed zamówieniem silnika lub wirnika
Najpierw odłącz okap od sieci, wyjmij filtr przeciwtłuszczowy i obejrzyj kanał przepływu powietrza. Nagromadzony tłuszcz może obciążać wirnik, zwiększać hałas i ograniczać wydajność. Wirnik powinien obracać się bez ocierania o obudowę, pęknięć i wyraźnego bicia.
Jeżeli wentylator działa na każdym biegu, ale ciąg jest słaby, sprawdź również instalację:
- w trybie wyciągu powietrze musi mieć drożną drogę do kanału wentylacyjnego;
- zgnieciona rura, zwężenie, zabrudzona kratka lub zablokowana klapa zwrotna ograniczają przepływ;
- w trybie pochłaniacza zużyty filtr węglowy przestaje skutecznie redukować zapachy i zwiększa opór przepływu;
- zabrudzony filtr tłuszczowy należy umyć zgodnie z instrukcją, jeżeli jest metalowy i nieuszkodzony; elementu zdeformowanego lub uszkodzonego nie należy montować ponownie.
Dopiero gdy wirnik obraca się swobodnie, droga powietrza jest drożna, a sterowanie przekazuje właściwy bieg, uzasadniona jest dokładniejsza diagnostyka silnika.
Jak sprawdzić przełączniki i silnik miernikiem
Pomiar ciągłości przełącznika wykonuje się przy urządzeniu odłączonym od zasilania. Przed wypięciem konektorów zrób zdjęcie i oznacz ich położenie. Przewody trzeba odłączyć od badanego łącznika, ponieważ pomiar przez pozostałe obwody może dać mylący wynik. Na pozycji włączonej odpowiedni tor powinien mieć ciągłość, a na wyłączonej pozostawać rozwarty.
Uzwojenia odłączonego silnika można skontrolować omomierzem pod kątem przerwy i zwarcia do obudowy. Pomiędzy wspólnym zaciskiem a wyprowadzeniami poszczególnych biegów powinny występować skończone, stabilne wartości, zwykle różne dla kolejnych odczepów. Nie ma jednak jednej prawidłowej rezystancji dla wszystkich silników okapów. Wyniki należy porównać ze schematem, oznaczeniem silnika lub sprawnym egzemplarzem tego samego wykonania.
Brak ciągłości uzwojenia potwierdza przerwę, ale wynik wyglądający poprawnie nie wyklucza zwarcia międzyzwojowego ujawniającego się dopiero pod obciążeniem. Stan izolacji wobec metalowej obudowy powinien być oceniany odpowiednim miernikiem rezystancji izolacji, a nie wyłącznie podstawowym multimetrem.
Pomiary napięcia wewnątrz pracującego okapu dotyczą obwodów sieciowych. Wymagają kwalifikacji, doświadczenia, bezpiecznych przyrządów i procedury właściwej dla urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy zasilać odłączonego silnika „na krótko” bez potwierdzonego schematu, właściwego kondensatora i identyfikacji wyprowadzeń.
Brak oświetlenia – żarówka nie jest jedyną możliwością

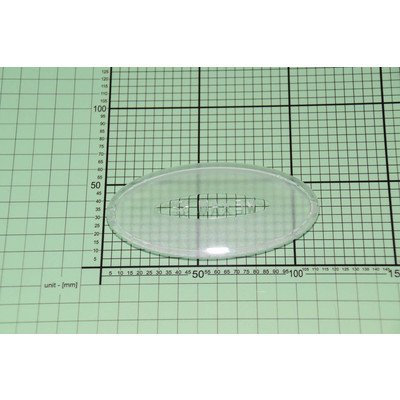

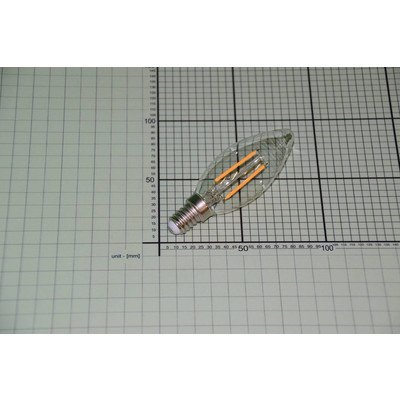

Jeżeli wentylator działa, a nie świeci oświetlenie, zacznij od kontroli źródła LED, jego obsadki i połączeń. Ciemny nalot, stopiony plastik, luźny konektor albo odbarwiona izolacja wskazują na przegrzewanie połączenia. Nowego źródła światła nie należy montować w uszkodzonej oprawce, ponieważ sama wymiana lampy nie usunie przyczyny złego styku.
Gdy sprawne źródło światła nie działa, przy odłączonym zasilaniu można skontrolować ciągłość łącznika światła i przewodów. Brak przejścia przez włączony łącznik uzasadnia jego wymianę. Poprawny wynik oznacza, że diagnostyka musi objąć oprawkę i dalszą część obwodu; nie jest automatycznym potwierdzeniem uszkodzenia samej lampy.
Dostęp do części i kolejność demontażu
Tabliczka znamionowa okapu znajduje się wewnątrz obudowy i jest dostępna po wyjęciu filtra. Ta sama droga umożliwia zwykle wstępne oględziny przewodów, oświetlenia, przełączników oraz zespołu dmuchawy. Zakres dalszego demontażu zależy od wymienianego elementu.
- Odłącz wtyczkę od gniazda i zabezpiecz płytę grzewczą przed spadającymi elementami.

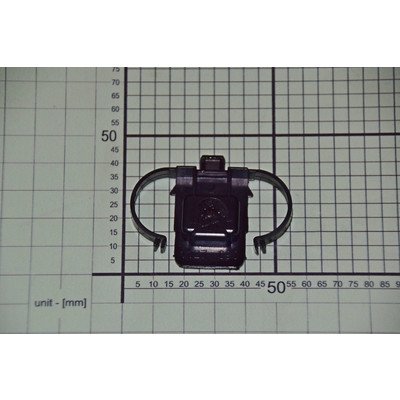

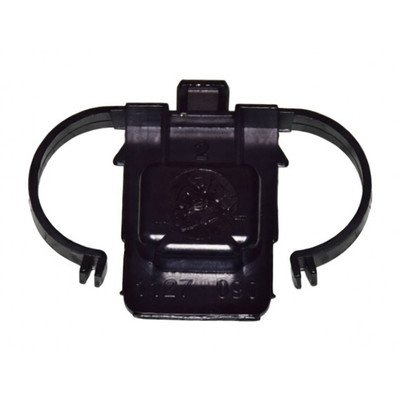

- Wyjmij filtr, podtrzymując go podczas zwalniania zatrzasku.
- Przed demontażem osłony sfotografuj położenie przewodów, uchwytów i elementów dystansowych.

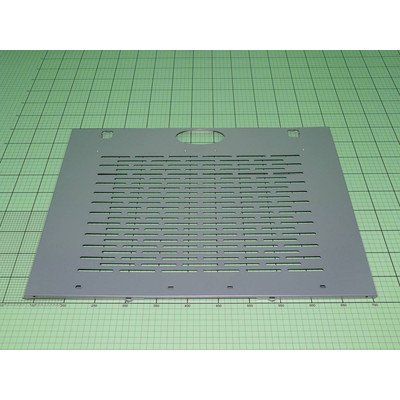

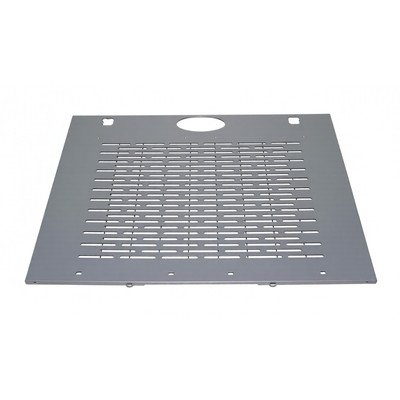

- Usuń osłonę bez wyginania jej krawędzi i bez ciągnięcia za przewody oświetlenia.
- Przy wymianie wirnika sprawdź jego kierunek osadzenia, sposób zabezpieczenia i odstęp od obudowy.
- Po montażu upewnij się, że przewody nie dotykają wirnika, ostrych krawędzi ani miejsc silnie nagrzewających się.
- Załóż filtr i dopiero wtedy wykonaj próbę wszystkich biegów oraz oświetlenia.
Przy wymianie samego silnika warto zachować sprawny wirnik tylko wtedy, gdy nie jest pęknięty, odkształcony ani wyrobiony w miejscu mocowania. Z kolei wymiana wirnika nie rozwiąże problemu, jeżeli wał silnika ma wyczuwalny luz lub obraca się z oporem.
Jak dobrać części do Amica OSE6111I 1161128
Nie wystarczy porównać zdjęcia, szerokości okapu ani kształtu złącza. W podobnych wizualnie wersjach mogą występować inne przełączniki, mocowania, wiązki, obsadki oświetlenia i wykonania zespołu dmuchawy.
Do potwierdzenia zgodności przygotuj:
- pełny model OSE6111I;
- kod wyrobu 1161128;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcie złącza, mocowania i całego podzespołu przed demontażem.

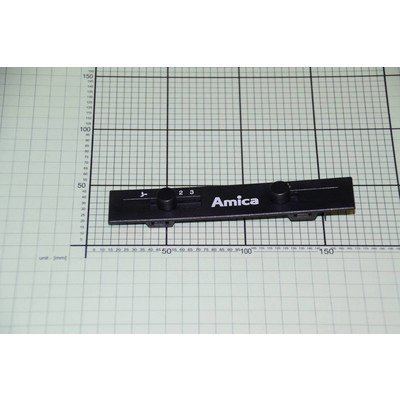

Przy filtrze porównaj rodzaj, wymiary i sposób mocowania. Przy osłonach oraz panelach znaczenie mają kolor, szerokość, rozmieszczenie zaczepów i otworów. Dla silnika należy potwierdzić nie tylko wtyczkę, lecz także liczbę biegów, mocowanie, współpracujący wirnik oraz parametry kondensatora, jeżeli należy do układu. W przypadku łącznika suwakowego istotne są liczba pozycji, układ zacisków i sposób osadzenia w panelu.
Jeżeli oznaczenie na tabliczce nie odpowiada dokładnie tej kategorii, wróć do kategorii okapów Amica o szerokości 60 cm i wyszukaj właściwy wariant urządzenia. Nie dobieraj części wyłącznie dlatego, że pochodzi z podobnego modelu OSE6111W, OSC lub OSB.
FAQ – części i naprawa okapu Amica OSE6111I
Dlaczego światło działa, a silnik okapu nie?
Taki objaw potwierdza, że przynajmniej część urządzenia otrzymuje zasilanie, ale nie wskazuje jednoznacznie silnika. Sprawdź przełącznik biegów, złącza, swobodę wirnika oraz kondensator silnika, jeżeli występuje w zamontowanym wykonaniu.
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw wyczyść filtr tłuszczowy, oceń filtr węglowy i sprawdź drożność wylotu. Jeżeli przepływ pozostaje słaby przy drożnej instalacji, skontroluj wirnik, jego obroty oraz pracę silnika na poszczególnych biegach.
Czy filtr węglowy można umyć?
Standardowego jednorazowego filtra węglowego nie myje się, ponieważ nie przywraca to zdolności pochłaniania zapachów. Przed zakupem potwierdź typ filtra przewidziany dla kodu wyrobu 1161128 i porównaj jego mocowanie.
Jak sprawdzić łącznik suwakowy okapu?
Odłącz urządzenie od sieci, oznacz i wypnij przewody, a następnie zmierz ciągłość styków na kolejnych pozycjach suwaka. Brak przejścia na jednym biegu przy sprawnych pozostałych torach może wskazywać zużycie lub nadpalenie odpowiedniej sekcji łącznika.
Gdzie jest tabliczka znamionowa OSE6111I?
Znajduje się wewnątrz obudowy okapu. Aby ją odczytać, wyjmij filtr przeciwtłuszczowy. Do doboru przygotuj model, kod wyrobu oraz cały 14-cyfrowy numer fabryczny.
Czy podobny silnik z innego okapu Amica będzie pasował?
Nie można tego potwierdzić na podstawie wyglądu. Silniki mogą różnić się mocowaniem, liczbą odczepów biegów, wirnikiem, kondensatorem i układem przewodów. Zgodność należy sprawdzić katalogowo dla pełnych danych urządzenia.
