Części do okapu Amica OSC6231I 1161233
OSC6231I jest okapem uniwersalnym o szerokości 60 cm, pracującym jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy prędkości wybierane przyciskami oraz niezależnie włączane oświetlenie LED z trzonkiem E14. Zastosowano w nim dwa aluminiowe filtry przeciwtłuszczowe, a do pracy w obiegu zamkniętym przewidziano komplet dwóch filtrów węglowych FWU 60/2.
Ta budowa pomaga w diagnostyce. Jeżeli działa światło, ale nie uruchamia się żadna prędkość wentylatora, zasilanie dociera przynajmniej do części instalacji okapu. Podejrzenie należy wtedy skierować na przyciski typu isostat, przewody obwodu silnika, połączenia, ewentualny kondensator silnika — jeśli występuje w danym wykonaniu — oraz sam zespół wentylatora. Brak zarówno światła, jak i wentylatora wymaga rozpoczęcia kontroli od zasilania całego urządzenia.
Objaw nie wskazuje automatycznie części do wymiany
| Objaw | Co może być przyczyną | Jak rozróżnić podejrzenia |
| Okap słabo usuwa parę w trybie wyciągu | zabrudzone filtry aluminiowe, niedrożny lub zwężony przewód, zablokowana klapka, brak dopływu powietrza do kuchni, zabrudzony albo zużyty wentylator | Oczyść filtry, sprawdź drożność kanału i swobodny ruch klapki. Jeśli silnik osiąga wyraźnie różne obroty na trzech biegach, a przepływ nadal jest słaby, najpierw szukaj ograniczenia instalacji wentylacyjnej. |
| Pochłaniacz przepuszcza zapachy | nasycone filtry węglowe, nieprawidłowe mocowanie filtrów lub praca bez kompletu | Filtr węglowy usuwa zapachy, ale nie poprawia drożności kanału. Jeżeli para jest zasysana, lecz zapach szybko wraca do pomieszczenia, sprawdź komplet i stan filtrów FWU 60/2. |
| Wentylator buczy i nie rozpędza się | zablokowany lub ocierający wirnik, zużyte łożyskowanie, uszkodzone uzwojenie, utrata pojemności kondensatora — jeśli znajduje się w urządzeniu | Po odłączeniu zasilania sprawdź, czy wirnik porusza się swobodnie i nie ociera. Sprawny mechanicznie wirnik nie wyklucza usterki elektrycznej. Kondensator bada się miernikiem pojemności po bezpiecznym rozładowaniu i odłączeniu od obwodu. |
| Działa oświetlenie, ale nie działa żaden bieg | uszkodzony isostat, luźne złącze, przerwa w przewodach lub uzwojeniu silnika | Skoro światło działa niezależnie, całkowity brak zasilania okapu jest mniej prawdopodobny. Sprawdź styki przełącznika i ciągłość przewodów przy urządzeniu odłączonym od sieci. |
| Nie działa tylko jeden bieg | niesprawny styk odpowiedniego przycisku, przewód danego biegu albo odczep uzwojenia | Porównaj ciągłość torów przełącznika dla poszczególnych pozycji. Brak przejścia tylko na jednym torze kieruje podejrzenie na isostat lub jego połączenie. |
| Nie świeci lampa, ale wentylator pracuje | zużyta lampa LED E14, zabrudzone lub nadpalone styki oprawki, przełącznik światła, przewody | Najpierw sprawdź lampę o zgodnej specyfikacji. Jeżeli sprawna lampa nie świeci, obejrzyj oprawkę i skontroluj ciągłość odłączonego przełącznika. |
| Okap grzechocze lub wibruje | zabrudzony albo uszkodzony wirnik, luźna klapka wylotowa, przewód uderzający o szafkę, poluzowane mocowanie lub filtr | Zlokalizuj dźwięk przy kolejnych biegach, a następnie przy wyłączonym zasilaniu sprawdź filtry, kołnierz, klapkę, przewód i mocowania. Nie zakładaj od razu uszkodzenia silnika. |
Słaby ciąg: filtr, wentylator czy instalacja?
W OSC6231I tryb pracy ma znaczenie dla kolejności diagnostyki. W trybie wyciągu powietrze jest odprowadzane przez króciec o średnicy 120 mm. Filtry węglowe nie są wtedy potrzebne i mogą zwiększać opór przepływu. W trybie pochłaniacza powietrze wraca do kuchni, dlatego potrzebne są dwa filtry węglowe FWU 60/2.
Jeśli problem pojawił się stopniowo, rozpocznij od filtrów aluminiowych. Tłuszcz w wielowarstwowej siatce zmniejsza jej prześwit, zwiększa hałas i obciąża wentylator. Producent zaleca ich czyszczenie co najmniej raz w miesiącu. Filtr można umyć ręcznie łagodnym detergentem albo w zmywarce, jeżeli pozwala na to sposób użytkowania danego wykonania. Przed montażem musi całkowicie wyschnąć. Zmiana koloru aluminium po myciu nie jest sama w sobie dowodem uszkodzenia.
Filtry węglowe są elementami eksploatacyjnymi. Nie należy ich myć ani regenerować wodą. W tej rodzinie okapów zalecana jest wymiana co około 3–4 miesiące, a przy intensywnym gotowaniu częściej. Termin nie zastępuje oceny działania: utrzymujące się zapachy mimo prawidłowego przepływu mogą oznaczać wcześniejsze nasycenie wkładu.
Gdy filtry są czyste, sprawdź instalację. Zgnieciona rura, zbyt wiele ostrych załamań, zamknięta klapka lub niedrożny kanał mogą sprawić, że sprawny silnik będzie głośny, ale mało skuteczny. Pomocna jest również próba z uchylonym oknem. Wyraźna poprawa ciągu wskazuje na niedostateczny nawiew do pomieszczenia, a niekoniecznie na uszkodzenie okapu.
Jak sprawdzić przełącznik i silnik
Przed demontażem odłącz okap od sieci i potwierdź brak napięcia odpowiednim przyrządem. Zdejmij oba filtry przeciwtłuszczowe, aby uzyskać dostęp do wnętrza. Fotografuj ułożenie przewodów i oznaczaj konektory przed ich odłączeniem — zamiana przewodów poszczególnych biegów może spowodować nieprawidłową pracę albo zwarcie.
Kontrola przycisków typu isostat
Przełącznik można sprawdzić omomierzem po odłączeniu jego przewodów:
- Ustal wspólne wejście i wyjścia poszczególnych biegów na podstawie rzeczywistego przebiegu przewodów.
- Zmierz ciągłość między wejściem a wyjściem wybranego biegu.
- Po wciśnięciu przycisku odpowiadający mu tor powinien zmienić stan na przewodzący.
- Brak przejścia na jednym torze przy poprawnym działaniu pozostałych wskazuje na styk przełącznika albo jego zacisk.
Nie należy przypisywać pinów według koloru przewodów ani schematu innego modelu. Pomiar ciągłości potwierdza pracę styków bez obciążenia, ale nie wykrywa każdego przypadku nadpalenia powodującego spadek napięcia podczas pracy.
Kontrola silnika i kondensatora
Po odłączeniu zespołu silnika można sprawdzić ciągłość uzwojeń pomiędzy przewodem wspólnym a przewodami biegów. Przerwa na wszystkich torach może oznaczać uszkodzenie uzwojenia, zabezpieczenia termicznego albo połączenia wewnętrznego. Różne rezystancje poszczególnych odczepów są spodziewane, ale bez dokumentacji serwisowej nie należy oczekiwać jednej uniwersalnej wartości dla tego okapu.
Niska rezystancja nie potwierdza pełnej sprawności silnika — zwykły multimetr może nie wykazać zwarć międzyzwojowych ani problemów pojawiających się dopiero po nagrzaniu. Stan izolacji względem metalowej obudowy ocenia się odpowiednim miernikiem rezystancji izolacji, a nie wyłącznie funkcją omomierza w multimetrze.
Jeżeli przy silniku znajduje się kondensator, należy odłączyć go od obwodu, bezpiecznie rozładować i zmierzyć pojemność. Wynik porównuje się z oznaczeniem na jego obudowie oraz tolerancją producenta. Prawidłowa pojemność nie wyklucza wszystkich usterek ujawniających się pod napięciem, natomiast znaczny ubytek może tłumaczyć buczenie i trudności z rozruchem.
Pomiary napięcia sieciowego, próby silnika poza urządzeniem i diagnostyka pracującego modułu są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, izolowanych narzędzi i zabezpieczonego stanowiska. Nie wolno uruchamiać silnika przez przypadkowe zwieranie przewodów ani dobierać połączeń metodą prób.
Oświetlenie LED E14 i oprawka
Model wykorzystuje źródło światła LED E14 o mocy 4 W. Przed zakupem sprawdź również napięcie, gabaryty bańki i dopuszczalne zastosowanie w okapie. Lampa o właściwym gwincie może nie pasować pod klosz albo nie być przeznaczona do warunków panujących nad płytą grzewczą.
Po odłączeniu zasilania zdejmij klosz lub szybkę zgodnie z zastosowanym mocowaniem. Jeśli nowa, zgodna lampa nie działa, obejrzyj styki oprawki pod kątem nalotu, śladów przegrzania i utraty sprężystości. Sprawdź też zaczep oprawki, odbłyśnik, przewody oraz oddzielny włącznik światła. Uszkodzonej oprawki nie należy naprawiać prowizorycznym doginaniem elementów znajdujących się pod napięciem.
Demontaż filtrów, szyby i elementów wnętrza
Filtry przeciwtłuszczowe wyjmuje się od spodu po zwolnieniu ich zatrzasków. Podtrzymuj filtr drugą ręką, ponieważ nagłe opuszczenie może uszkodzić jego aluminiową ramkę lub szybę okapu. Lewy i prawy filtr nie są identyczne — przy zakupie trzeba zachować właściwą stronę montażu.
Po zdjęciu filtrów dostępne stają się wybrane mocowania, przewody oświetlenia, przełączniki oraz elementy zespołu wentylatora. Zakres dalszego demontażu zależy od wymienianej części. Przed odkręceniem szyby, narożnika lub wspornika podeprzyj element i zaznacz położenie mocowań. Nie dokręcaj szkła nadmierną siłą i nie wykorzystuj pękniętych uchwytów ponownie.
Przy wymianie kołnierza lub klapki kanału sprawdź, czy część porusza się bez zacięć i czy przewód wentylacyjny nie naciska na nią po złożeniu. Po naprawie zamontuj oba suche filtry aluminiowe, sprawdź stabilność wszystkich osłon, a dopiero potem podłącz urządzenie i kolejno przetestuj światło oraz trzy biegi.
Jak dobrać właściwą część do OSC6231I
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model OSC6231I,
- kod wyrobu 1161233,
- pełny 14-cyfrowy numer fabryczny.
Sam napis OSC6231I albo podobny wygląd części może nie wystarczyć do potwierdzenia wariantu wykonania. Przy doborze należy dodatkowo uwzględnić funkcję elementu i jego cechy montażowe:
- filtry aluminiowe: strona lewa lub prawa, kształt, wymiary ramki i położenie zatrzasku;
- filtry węglowe: typ FWU 60/2, komplet dwóch sztuk i zgodne mocowania;
- oświetlenie: trzonek E14, moc 4 W, napięcie i wymiary źródła światła;
- kołnierz i klapka: średnica wylotu 120 mm oraz sposób mocowania;
- szyba, narożniki i uchwyty: strona montażu, rozstaw otworów i wykończenie;
- przełącznik: liczba przycisków, układ zacisków i zgodność katalogowa;

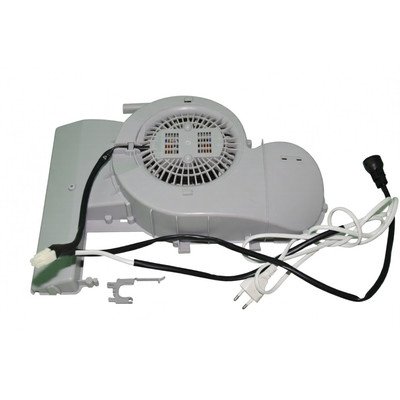

- wentylator lub silnik: mocowania, złącza, liczba wyprowadzeń i wariant elektryczny.
Nie przenoś części z podobnego modelu OSC6231W lub OSC6232I bez potwierdzenia katalogowego. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki, starej części, jej złączy i miejsca montażu. Inne modele o szerokości 60 cm można znaleźć w kategorii okapów Amica o szerokości 60 cm, ale zgodność części trzeba sprawdzać oddzielnie.
FAQ – części i naprawa okapu Amica OSC6231I
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zabrudzenie filtrów aluminiowych, drożność przewodu 120 mm, klapkę wylotową oraz dopływ powietrza do kuchni. Silnik podejrzewaj mocniej, gdy nie osiąga obrotów, buczy, przegrzewa się lub wirnik obraca się z oporem.
Czy w trybie wyciągu potrzebne są filtry węglowe?
Nie. Filtry węglowe są przeznaczone do pracy w trybie pochłaniacza, gdy oczyszczone powietrze wraca do pomieszczenia. W trybie wyciągu powietrze jest kierowane do kanału wentylacyjnego.
Jakie filtry węglowe pasują do OSC6231I 1161233?
Producent wskazuje typ FWU 60/2, montowany jako komplet dwóch filtrów. Przed zakupem potwierdź model, kod wyrobu 1161233 oraz stan i obecność mocowań filtrów.
Czy filtr aluminiowy można myć?
Tak. Producent zaleca czyszczenie filtra przeciwtłuszczowego co najmniej raz w miesiącu łagodnym środkiem. Przed ponownym montażem filtr musi całkowicie wyschnąć. Odkształconą, rozwarstwioną lub trwale niedrożną siatkę należy wymienić.
Dlaczego działa światło, ale nie wentylator?
Oświetlenie i wentylator są sterowane niezależnie. Działająca lampa wskazuje, że zasilanie dociera do okapu, ale nie potwierdza sprawności obwodu silnika. Do sprawdzenia pozostają przyciski isostat, złącza, przewody, silnik i ewentualny kondensator.
Jakie dane są potrzebne do zamówienia części?
Podaj model OSC6231I, kod wyrobu 1161233 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dla części mechanicznych dołącz stronę montażu, wymiary i zdjęcie starego elementu oraz jego mocowań.
