1161236 - OSC6231W (OSC6231W) Amica
Części do okapu Amica OSC6231W o kodzie wyrobu 1161236 pomagają usunąć problemy ze słabym pochłanianiem, hałasem, oświetleniem lub uruchamianiem wentylatora. Przed zakupem ustal przyczynę usterki i sprawdź zgodność elementu z pełnymi danymi z tabliczki: modelem, kodem wyrobu oraz 14-cyfrowym numerem fabrycznym.
Części do okapu Amica OSC6231W 1161236
OSC6231W jest uniwersalnym okapem o szerokości 60 cm, który może pracować jako wyciąg odprowadzający powietrze do wentylacji albo jako pochłaniacz zwracający oczyszczone powietrze do kuchni. Ma trzy biegi wentylatora, sterowanie przyciskami typu izostat, jeden silnik oraz niezależnie włączane oświetlenie LED z gwintem E14 o mocy 4 W. Średnica wylotu powietrza wynosi 120 mm.
Rozróżnienie trybu pracy jest ważne podczas diagnozy. W pochłaniaczu potrzebne są filtry węglowe, natomiast w trybie wyciągu nie powinny one pozostawać na dmuchawie, ponieważ stanowią dodatkowy opór przepływu. W obu trybach wymagane są filtry przeciwtłuszczowe.
Od objawu do właściwej części
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry aluminiowe, nasycone filtry węglowe, niedrożny lub zagięty przewód, brak dopływu powietrza, niewłaściwe ustawienie trybu, zabrudzona dmuchawa | ustal tryb pracy, skontroluj filtry, wylot 120 mm i przebieg przewodu; sprawdź, czy uchylenie okna poprawia ciąg | poprawa po zapewnieniu nawiewu lub udrożnieniu przewodu nie wskazuje na uszkodzenie silnika; brak neutralizacji zapachu w pochłaniaczu przemawia za zużyciem filtrów węglowych |
| Silnik buczy, lecz wirnik nie rusza | mechaniczna blokada dmuchawy, zatłuszczone lub zużyte łożyskowanie, uszkodzone uzwojenie albo kondensator, jeżeli występuje w tej wersji napędu | po odłączeniu zasilania sprawdź, czy dostępny wirnik obraca się bez ocierania; technik może zbadać uzwojenia i pojemność kondensatora zgodnie z jego oznaczeniem | opór lub tarcie wskazują na problem mechaniczny; swobodny ruch nie potwierdza sprawności elektrycznej silnika |
| Oświetlenie działa, ale wentylator nie | przycisk biegu lub zespół izostatów, przewody, kondensator silnika, uzwojenie albo blokada dmuchawy | sprawdź kolejno wszystkie biegi; po odłączeniu zasilania obejrzyj złącza przełącznika i napędu | brak pracy na jednym biegu kieruje podejrzenie na styk lub konkretny obwód prędkości; brak pracy na wszystkich biegach wymaga kontroli wspólnego toru zasilania i silnika |
| Wentylator działa, ale lampa nie świeci | niesprawna żarówka LED E14, uszkodzona oprawka, przewody albo przycisk światła | zamontuj sprawne źródło światła E14 o parametrach zgodnych z fabrycznymi; obejrzyj styki oprawki bez podłączonego napięcia | działający silnik nie wyklucza usterki oświetlenia, ponieważ oba obwody są sterowane niezależnie |
| Okap nie reaguje na żaden przycisk | brak zasilania w gnieździe, uszkodzony przewód, zacisk lub wspólny obwód sterowania | potwierdź działanie gniazda innym odbiornikiem, obejrzyj wtyczkę i przewód; dalsze pomiary wykonuje się wewnątrz odłączonego urządzenia | sprawne gniazdo nie oznacza jeszcze, że napięcie dociera przez przewód i połączenia do przełącznika |
| Pojawiły się stuki, drgania lub ocieranie | zabrudzenie albo uszkodzenie wirnika, poluzowane mocowanie, kontakt przewodu z obudową, drgania kanału lub klapy | po wyłączeniu sprawdź filtr, mocowania, widoczną część dmuchawy i przewód odprowadzający | hałas zależny od biegu zwykle pochodzi z elementu wprawianego w drgania; grzechotanie przy wylocie może powstawać poza samym silnikiem |
Okap słabo ciągnie – najpierw sprawdź instalację i filtry
Spadek skuteczności nie jest wystarczającym dowodem uszkodzenia dmuchawy. Zacznij od ustalenia, czy OSC6231W działa jako wyciąg, czy pochłaniacz.
Tryb wyciągu
Powietrze powinno trafiać przez wylot o średnicy 120 mm do drożnego kanału. Sprawdź, czy przewód nie jest zgnieciony za szafką, nadmiernie zagięty, zwężony redukcją albo zatkany osadem. Zabrudzona kratka, niesprawna klapa lub brak dopływu świeżego powietrza do szczelnej kuchni również ograniczają przepływ.
Praktyczną próbą jest porównanie działania przy zamkniętym i lekko uchylonym oknie. Wyraźna poprawa po uchyleniu wskazuje raczej na niedostateczny nawiew niż na konieczność wymiany silnika. Nie podłączaj okapu do czynnego przewodu dymowego lub spalinowego.
Tryb pochłaniacza

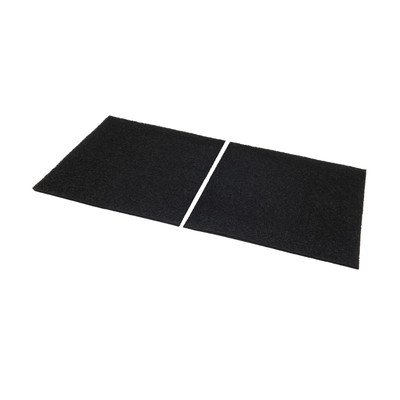

W tym ustawieniu powietrze przechodzi przez filtr przeciwtłuszczowy i filtry z węglem aktywnym, a następnie wraca do pomieszczenia. Nasycony wkład węglowy przestaje skutecznie neutralizować zapachy i może zwiększać opory przepływu. Takiego filtra nie należy myć ani regenerować; instrukcja dla tej rodziny okapów przewiduje wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej.

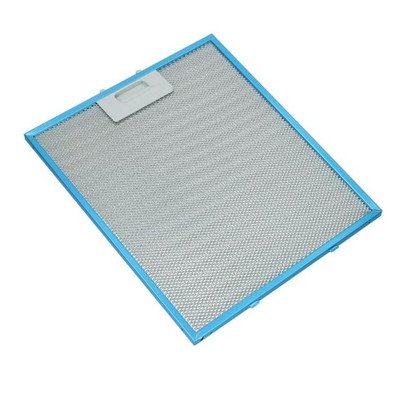

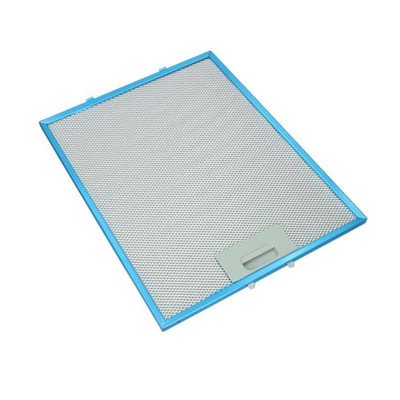

Metalowe filtry przeciwtłuszczowe należy czyścić mniej więcej raz w miesiącu łagodnym detergentem, ręcznie lub w zmywarce. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany. Filtr trzeba zastąpić nowym, gdy jest zdeformowany, pęknięty, ma uszkodzoną siatkę albo nie trzyma się pewnie w zaczepach.
Jak sprawdzić wentylator i sterowanie
Przed zdjęciem filtrów lub osłon odłącz wtyczkę i upewnij się, że urządzenie nie może zostać przypadkowo włączone. Dolny dostęp rozpoczyna się od zwolnienia zatrzasków i wyjęcia filtrów przeciwtłuszczowych. Podtrzymuj filtr podczas otwierania, aby nie spadł na płytę grzewczą. W pochłaniaczu za filtrami znajdują się także wkłady węglowe zamontowane przy zespole napędowym.
Po odsłonięciu wnętrza sprawdź:
- czy w dmuchawie nie ma stwardniałego tłuszczu lub obcego przedmiotu;
- czy wirnik nie jest pęknięty i nie ociera o obudowę;
- czy przewody nie wysunęły się ze złączy;
- czy przy przełączniku, oprawce i silniku nie ma nadpaleń;
- czy zaczepy, narożniki i mocowania nie są pęknięte.
Jeżeli wentylator nie pracuje tylko na jednym biegu, usterki szukaj przede wszystkim w odpowiednim styku przełącznika, przewodzie danego biegu lub odczepie uzwojenia. Brak wszystkich biegów przy działającej lampie zawęża diagnostykę do obwodu napędu, ale nadal nie rozstrzyga, czy uszkodzony jest izostat, przewód, kondensator czy silnik.
Pomiary elektryczne
Ciągłość styków przełącznika i uzwojeń mierzy się po całkowitym odłączeniu urządzenia od sieci oraz wypięciu badanego elementu z obwodu. Miernik ustaw na test ciągłości lub pomiar rezystancji. Przełącznik powinien zwierać właściwe styki po wybraniu danego biegu i rozłączać je po jego wyłączeniu.
W uzwojeniu silnika przerwa, czyli wskazanie poza zakresem, może świadczyć o uszkodzeniu przewodu, zabezpieczenia termicznego lub samego uzwojenia. Sama obecność mierzalnej rezystancji nie potwierdza jednak, że silnik jest sprawny pod obciążeniem. Nie ma jednej prawidłowej wartości rezystancji dla wszystkich wersji dmuchaw — wynik trzeba porównać ze schematem lub sprawnym zespołem o identycznym oznaczeniu.
Jeżeli przy silniku znajduje się kondensator, jego pojemność należy mierzyć po odłączeniu i bezpiecznym rozładowaniu. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na obudowie. Zaniżona pojemność może powodować buczenie, problemy z rozruchem i spadek momentu, ale przed zakupem trzeba również wykluczyć mechaniczne zablokowanie wirnika.
Pomiary pod napięciem sieciowym i ingerencja w instalację elektryczną są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów oraz zabezpieczenia stanowiska. Nie sprawdzaj napięcia przypadkową próbówką i nie mostkuj styków przełącznika.
Brak oświetlenia w OSC6231W
W tym modelu wentylator i światło są włączane niezależnie. Jeżeli działa tylko napęd, zacznij od źródła światła. Zastosowanie ma żarówka LED E14 o mocy 4 W; zamiennik powinien mieć zgodne napięcie, gwint, moc i wymiary pozwalające na bezpieczne zamknięcie klosza.
Po odłączeniu zasilania sprawdź, czy żarówka jest prawidłowo dokręcona oraz czy w oprawce nie ma śladów przegrzania, korozji lub obluzowania. Nadpalonej oprawki nie wystarczy oczyścić i ponownie użyć, jeżeli styki straciły sprężystość lub izolacja jest uszkodzona. Gdy nowa, zgodna żarówka nie świeci, kolejnymi podejrzanymi są oprawka, przewody i przycisk oświetlenia.
Wymiana przełącznika, dmuchawy lub części obudowy
Po zdjęciu filtrów uzyskuje się dostęp do wnętrza czaszy. Dalszy demontaż zależy od wymienianego elementu: oprawka znajduje się przy kloszu, zespół przycisków za panelem sterowania, a dmuchawa w centralnej części obudowy. Przed rozłączeniem przewodów zrób czytelne zdjęcie połączeń i oznacz złącza. Nie ciągnij za przewody — chwytaj za konektor.
Przy wymianie dmuchawy sprawdź nie tylko złącza elektryczne, ale również kształt obudowy, położenie mocowań, kierunek wylotu oraz zgodność wirnika z wnętrzem okapu. Po montażu wirnik nie może ocierać, przewody nie mogą znaleźć się w jego zasięgu, a filtr musi prawidłowo zamknąć się w zaczepach.
Po wymianie przycisków sprawdź działanie pozycji 0, wszystkich trzech biegów i niezależnego oświetlenia. Jeżeli jeden przycisk nie daje się zablokować lub równocześnie pozostają wciśnięte nieprawidłowe pozycje, nie uruchamiaj okapu przed skontrolowaniem mechanizmu izostatu.
Jak dobrać część do Amica OSC6231W
Nie dobieraj elementu tylko na podstawie zdjęcia, napisu „OSC6231W” albo podobnego złącza. W okapach o zbliżonej obudowie mogą występować różne przełączniki, oprawki, wirniki, uchwyty oraz lewe i prawe filtry przeciwtłuszczowe.
Do identyfikacji przygotuj komplet danych z tabliczki znamionowej:
- model: OSC6231W;
- kod wyrobu: 1161236;
- 14-cyfrowy numer fabryczny;
- oznaczenie znajdujące się bezpośrednio na wymienianej części, jeżeli jest czytelne.
W przypadku filtra porównaj stronę montażu, szerokość, wysokość, grubość, kształt narożników i położenie zatrzasku. Dla oprawki oraz przełącznika znaczenie mają także rozstaw zaczepów i układ styków. Przy dmuchawie trzeba potwierdzić numer części w katalogu dla kodu wyrobu i numeru fabrycznego. Samo mechaniczne dopasowanie wtyczki nie potwierdza zgodności elektrycznej.
FAQ – części i naprawa okapu OSC6231W
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź zabrudzenie filtrów, ustawienie trybu wyciąg/pochłaniacz, drożność przewodu 120 mm oraz dopływ powietrza do kuchni. Silnik podejrzewaj po wykluczeniu tych przyczyn albo gdy jego obroty są niestabilne, wirnik ociera lub napęd nie uruchamia się mimo prawidłowego sterowania.
Czy filtr węglowy można umyć?
Standardowego filtra węglowego przeznaczonego do tej rodziny okapów nie należy myć ani regenerować. Po nasyceniu wymienia się go na nowy. Filtr stosuje się w trybie pochłaniacza, a nie podczas odprowadzania powietrza na zewnątrz.
Dlaczego działa światło, ale nie działa żaden bieg?
Oświetlenie ma niezależne sterowanie, więc taki objaw potwierdza jedynie obecność zasilania w części urządzenia. Sprawdzenia wymagają przyciski biegów, wspólne połączenie silnika, przewody, wirnik oraz — jeżeli występuje przy danej dmuchawie — kondensator.
Jaka żarówka pasuje do Amica OSC6231W?
Dane producenta wskazują żarówkę LED z gwintem E14 o mocy 4 W. Przed zakupem porównaj także napięcie, wymiary i kształt źródła światła, aby mieściło się pod kloszem i nie stykało z obudową.
Czy można sprawdzić silnik omomierzem?
Pomiar może wykryć przerwę w uzwojeniu lub brak ciągłości połączenia, lecz nie potwierdza pełnej sprawności podczas pracy. Prawidłowa rezystancja zależy od wykonania silnika i użytych odczepów. Nie należy stosować przypadkowej wartości znalezionej dla innego okapu.
Czy kod 1161236 wystarczy do doboru części?
Kod wyrobu znacznie zawęża wyszukiwanie, ale przy różnicach produkcyjnych trzeba podać również model oraz pełny 14-cyfrowy numer fabryczny. Przy filtrach, elementach obudowy i podzespołach elektrycznych warto dodatkowo porównać oznaczenie starej części.
