1190678 - OSC6132SI (OSC6132SI) Amica
Części do okapu Amica OSC6132SI o kodzie wyrobu 1190678 obejmują elementy filtracji, dmuchawę, oświetlenie, sterowanie i mocowania. Słaby ciąg, buczenie, brak jednego biegu lub niedziałająca lampka nie wskazują automatycznie jednej części. Przed zakupem ustal przyczynę usterki i potwierdź zgodność po pełnych danych z tabliczki znamionowej.
Części do okapu Amica OSC6132SI 1190678
OSC6132SI to okap uniwersalny o szerokości 60 cm, pracujący jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy prędkości ustawiane suwakiem, aluminiowy filtr przeciwtłuszczowy oraz niezależnie sterowane oświetlenie LED E14. W trybie wyciągu powietrze jest odprowadzane przez wylot o średnicy 120 mm, natomiast w obiegu zamkniętym potrzebny jest filtr węglowy FWU 60.
Rozróżnienie trybu pracy jest ważne podczas diagnostyki. Filtr węglowy odpowiada za ograniczanie zapachów tylko w trybie pochłaniacza. W okapie podłączonym do kanału wentylacyjnego powinien być usunięty, ponieważ stanowi dodatkowy opór dla przepływu.
Objaw nie zawsze wskazuje uszkodzoną część
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę | zatłuszczony filtr aluminiowy, niedrożny lub zgnieciony przewód, niewłaściwe ustawienie trybu, zablokowany wylot, wolna praca dmuchawy | ustal tryb pracy, obejrzyj filtr, przewód i wylot 120 mm | zabrudzony filtr lub ograniczony kanał mogą zmniejszyć przepływ mimo sprawnego silnika |
| Powietrze przepływa, ale zapach pozostaje | nasycony filtr węglowy albo brak filtra w trybie pochłaniacza | sprawdź obecność i stan wkładu FWU 60 | dobry przepływ przy słabym pochłanianiu zapachów częściej kieruje diagnostykę na filtr niż dmuchawę |
| Silnik buczy, ale nie startuje | zablokowana lub ocierająca turbina, zużyte łożyskowanie, problem z uzwojeniem albo obwodem rozruchowym silnika | po odłączeniu zasilania sprawdź swobodę obrotu turbiny i ślady ocierania | opór mechaniczny wskazuje na zabrudzenie, deformację lub zużycie; swobodny obrót nie potwierdza sprawności elektrycznej |
| Działa tylko część biegów | zabrudzony lub uszkodzony suwak, przerwane połączenie, uszkodzenie jednej gałęzi uzwojenia | sprawdź mechanizm suwaka, konektory i ciągłość właściwych obwodów | brak jednego biegu nie oznacza automatycznie konieczności wymiany kompletnej dmuchawy |
| Wentylator działa, światło nie | zużyta żarówka, uszkodzona oprawka, suwak oświetlenia lub przewody | sprawdź źródło światła E14 poza okapem i obejrzyj styki przy odłączonym zasilaniu | sprawna żarówka zawęża usterkę do oprawki, sterowania lub instalacji oświetlenia |
| Okap drga lub stuka | zabrudzona albo uszkodzona turbina, luźne mocowanie, przewód dotykający obudowy, źle osadzony filtr | sprawdź osadzenie filtra, korpusu, przewodu i dmuchawy | hałas zależny od biegu zwykle nasila się wraz z obrotami lub przepływem, ale może pochodzić zarówno z turbiny, jak i instalacji powietrznej |
Co sprawdzić przy słabym ciągu
Najpierw określ, czy OSC6132SI działa jako wyciąg, czy pochłaniacz. Pozwala to uniknąć wymiany silnika w sytuacji, gdy problem powoduje filtr lub instalacja wentylacyjna.
Tryb wyciągu
W tym ustawieniu opary przechodzą przez aluminiowy filtr przeciwtłuszczowy, a następnie są kierowane do kanału. Sprawdź kolejno:
- Czy metalowa siatka nie jest pokryta warstwą lepkiego tłuszczu.
- Czy filtr węglowy został usunięty.
- Czy elastyczny przewód nie jest zgnieciony, mocno załamany albo zwężony redukcją.
- Czy kołnierz, klapa wylotowa i kanał nie są zablokowane.
- Czy turbina osiąga wyraźnie różne obroty na wszystkich trzech ustawieniach suwaka.
Głośniejsza praca połączona ze słabym przepływem może wynikać z dużego oporu kanału. Wymiana dmuchawy nie usunie wtedy przyczyny.
Tryb pochłaniacza
Powietrze wraca do pomieszczenia po przejściu przez filtr przeciwtłuszczowy i węglowy. Jeśli strumień powietrza jest wyczuwalny, lecz zapachy pozostają, sprawdź przede wszystkim wkład węglowy. Nasycenia węgla aktywnego nie da się wiarygodnie ocenić pomiarem elektrycznym ani samym wyglądem.
Instrukcja tej rodziny okapów zaleca czyszczenie filtra przeciwtłuszczowego co miesiąc podczas normalnego użytkowania. Filtr węglowy nie jest przeznaczony do mycia ani regeneracji i powinien być wymieniany co 3–4 miesiące lub częściej przy intensywnym gotowaniu.
Jak dostać się do filtrów i oświetlenia
Przed czyszczeniem, wymianą filtra lub demontażem oświetlenia wyjmij wtyczkę okapu z gniazdka. Poczekaj również, aż źródło światła i elementy nad płytą ostygną.
Filtr aluminiowy znajduje się od spodu urządzenia. Przytrzymaj go jedną ręką, zwolnij zatrzask i ostrożnie opuść kasetę, aby nie wygiąć siatki. Wkład węglowy jest dostępny po wyjęciu filtra przeciwtłuszczowego i musi być prawidłowo ułożony oraz zamocowany w jego ramie. Po montażu kaseta nie może odstawać ani drgać podczas pracy.
W modelu OSC6132SI zastosowano źródło światła LED E14 o mocy 4 W. Do wymiany wybierz element o takich samych parametrach i wymiarach pozwalających na zamknięcie osłony. Sama zgodność gwintu E14 nie wystarcza, jeśli bańka jest zbyt duża, ma niewłaściwe napięcie albo zahacza o klosz.
Diagnostyka silnika, suwaka i przewodów
Jeżeli turbina nie rusza, a obraca się bez wyraźnego oporu po odłączeniu zasilania, dalsza kontrola obejmuje suwak biegów, konektory, przewody i uzwojenia silnika. Przed rozpięciem instalacji zrób zdjęcie połączeń i oznacz złącza. Nie należy przyjmować, że kolory przewodów mają jednakowe funkcje w każdej dmuchawie.
Po całkowitym odłączeniu silnika od instalacji można zmierzyć ciągłość jego obwodów omomierzem. Przerwa między wyprowadzeniem wspólnym a jednym z odczepów może wskazywać na przerwany przewód, zabezpieczenie termiczne lub uzwojenie. Nie ma jednak jednej prawidłowej rezystancji dla wszystkich silników okapów. Wynik liczbowy trzeba porównać ze schematem i oznaczeniami konkretnej dmuchawy.
Skończona rezystancja uzwojenia nie potwierdza jeszcze, że silnik osiąga właściwe obroty pod obciążeniem. Nie wykrywa również każdego zwarcia międzyzwojowego. Stan izolacji względem metalowego korpusu ocenia się odpowiednim miernikiem rezystancji izolacji, a nie wyłącznie zwykłym multimetrem.
Pomiary pod napięciem, próby silnika poza urządzeniem oraz naprawy instalacji sieciowej są przeznaczone dla wykwalifikowanego serwisanta. Wymagają znajomości schematu, zabezpieczenia stanowiska i odpowiednich przyrządów. Nie wolno zasilać przypadkowo wybranych przewodów ani omijać suwaka i zabezpieczeń.
Wymiana dmuchawy lub panelu sterowania
Dostęp do kompletnej dmuchawy, suwaków i wewnętrznych przewodów wymaga zdjęcia filtra, a w części napraw także odłączenia kanału i zdjęcia okapu z mocowania ściennego. Urządzenie powinno być podparte przez drugą osobę — nie wolno dopuścić, aby wisiało na przewodzie zasilającym lub rurze wentylacyjnej.
Podczas wymiany:
- oznacz położenie wszystkich konektorów przed ich odłączeniem;
- chwytaj za obudowę złącza, a nie za przewód;
- sprawdź, czy turbina nie ociera po dokręceniu dmuchawy;
- ułóż przewody z dala od wirujących i nagrzewających się elementów;
- zamocuj kołnierz oraz przewód tak, aby nie przenosiły drgań na cienką obudowę;
- po złożeniu sprawdź kolejno oświetlenie i każdy z trzech biegów.
Jeśli wcześniejsza dmuchawa uległa przegrzaniu lub została silnie zatłuszczona, przed montażem nowej części trzeba usunąć przyczynę ograniczonego przepływu. Nowy silnik pracujący z niedrożnym filtrem lub kanałem również będzie przeciążony.
Jak dobrać część do OSC6132SI
Podstawą doboru jest pełne oznaczenie OSC6132SI, kod wyrobu 1190678 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer fabryczny może rozstrzygać o wersji wykonania, dlatego nie należy dobierać droższych elementów wyłącznie po zdjęciu lub skróconej nazwie modelu.
W zależności od rodzaju części porównaj również:
- filtr aluminiowy: wymiary 300 × 390 mm, położenie zatrzasku, ramę i liczbę warstw;
- filtr węglowy: oznaczenie FWU 60, kształt oraz sposób osadzenia;
- dmuchawę: numer części, mocowania, wyprowadzenia, geometrię turbiny i parametry elektryczne;
- oświetlenie: trzonek E14, moc 4 W, napięcie, wymiary i miejsce pod osłoną;
- kołnierz: średnicę 120 mm i sposób połączenia z korpusem;

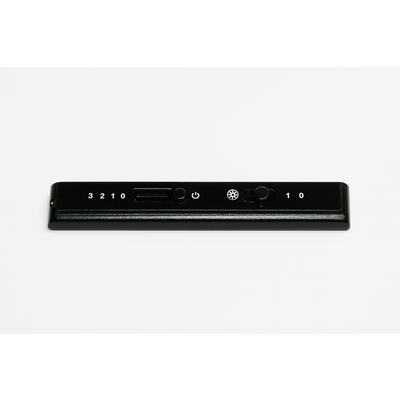

- panel lub suwak: układ mocowań, liczbę pozycji i zakończenia przewodów.
Podobny wygląd panelu, dmuchawy lub filtra nie potwierdza zgodności. Przed zamówieniem porównaj numer części z katalogiem dla kodu 1190678, a w razie wątpliwości przygotuj zdjęcie całej tabliczki znamionowej. Inne modele okapów 60 cm można znaleźć w kategorii okapów Amica o szerokości 60 cm, lecz ich części nie muszą być zamienne z OSC6132SI.
FAQ – części i naprawa Amica OSC6132SI
Czy słaby ciąg oznacza uszkodzenie dmuchawy?
Nie. Najpierw sprawdź stan filtra aluminiowego, konfigurację wyciąg–pochłaniacz, obecność filtra węglowego oraz drożność przewodu i wylotu. Silnik jest bardziej prawdopodobnym podejrzanym, gdy turbina pracuje wolno, nie osiąga wszystkich biegów, zatrzymuje się albo wydaje mechaniczne odgłosy mimo drożnego przepływu.
Czy filtr węglowy FWU 60 jest potrzebny przy podłączeniu do wentylacji?
Nie. W trybie wyciągu filtr węglowy należy usunąć. Stosuje się go w obiegu zamkniętym, gdy oczyszczone powietrze wraca do kuchni.
Czy aluminiowy filtr trzeba wymieniać po zmianie koloru?
Nie zawsze. Zmiana barwy po myciu nie świadczy sama w sobie o utracie sprawności. Wymiana ma sens, gdy siatka jest rozerwana, zdeformowana, skorodowana, nie daje się oczyścić albo nie trzyma się prawidłowo w obudowie.
Dlaczego działa oświetlenie, ale nie wentylator?
Oświetlenie ma oddzielny suwak i może działać niezależnie od silnika. Taki objaw kieruje kontrolę na suwak biegów, jego połączenia, przewody oraz dmuchawę, ale nie potwierdza uszkodzenia konkretnego elementu bez pomiarów.
Czy można zamontować dowolną żarówkę LED E14?
Nie. Dla OSC6132SI przewidziano LED E14 4 W. Zamiennik powinien mieć właściwe napięcie, moc, gabaryty i temperaturę pracy. Zbyt duża bańka może uniemożliwić założenie klosza.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model OSC6132SI, kod wyrobu 1190678 i pełny 14-cyfrowy numer fabryczny. Przy filtrach i elementach mechanicznych warto dodatkowo porównać wymiary oraz mocowania, a przy dmuchawie lub sterowaniu — oznaczenia ze starej części.
