Części do okapu Amica OMC6751B 1193723 — od objawu do naprawy
OMC6751B jest okapem meblowym o szerokości 60 cm, wyposażonym w cztery biegi, sterowanie gestami, pilot radiowy, listwę LED i jeden silnik. Może pracować jako wyciąg odprowadzający powietrze na zewnątrz albo jako pochłaniacz z obiegiem zamkniętym. Rozpoznanie wybranego trybu jest ważne, ponieważ słabe usuwanie zapachów diagnozuje się inaczej w każdym z nich.
Okap słabo usuwa parę lub zapachy
Najpierw ustal, czy problemem jest mały przepływ powietrza, czy wyłącznie pozostający zapach.
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Silny strumień powietrza, ale zapach wraca do kuchni | Nasycone lub niewłaściwie zamontowane filtry węglowe w trybie pochłaniacza | Sprawdź tryb pracy i obecność dwóch filtrów węglowych. W trybie wyciągu filtry węglowe należy usunąć. |
| Słaby przepływ na wszystkich biegach | Zabrudzony filtr przeciwtłuszczowy, niedrożny kanał, zablokowana klapa zwrotna albo zabrudzona dmuchawa | Zacznij od filtra i przewodu powietrznego. Awarię silnika podejrzewaj dopiero wtedy, gdy te elementy są drożne. |
| Okap działa wyraźnie lepiej przy uchylonym oknie | Za mały dopływ powietrza do pomieszczenia | Wynik wskazuje na problem wentylacyjny, a nie potwierdza uszkodzenia części okapu. |
| Przepływ spadł po zmianie instalacji | Zbyt duży opór przewodu, redukcja średnicy, ostre załamania lub nieprawidłowa klapa | Instalator powinien porównać pracę okapu z podłączonym i odłączonym przewodem, bez usuwania filtra przeciwtłuszczowego. |
OMC6751B ma wylot o średnicy 150 mm. Instrukcja dopuszcza podłączenie przewodem 150 lub 120 mm, ale każda redukcja, długi odcinek elastycznej rury i kolejne kolana zwiększają opór. Nie należy więc kupować dmuchawy tylko dlatego, że okap słabo ciągnie po podłączeniu do instalacji.
Metalowy filtr przeciwtłuszczowy 405 × 188 × 9 mm należy podczas normalnej eksploatacji myć mniej więcej raz w miesiącu. Zmiana koloru aluminium po myciu w zmywarce nie oznacza sama w sobie zużycia. Filtr wymienia się, gdy jest odkształcony, pęknięty, ma uszkodzone zamknięcie lub nie daje się już skutecznie oczyścić.
W trybie pochłaniacza stosowane są dwa filtry węglowe KF 17191. Nie są przeznaczone do mycia ani regeneracji; zalecany okres wymiany to co najmniej raz na 3–4 miesiące, a przy intensywnym gotowaniu częściej. W trybie wyciągu filtr węglowy nie poprawia oczyszczania i może niepotrzebnie ograniczać przepływ.

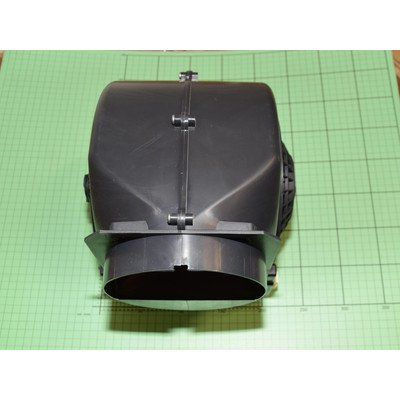

Dmuchawa nie rusza, buczy albo pracuje głośno
Jeżeli oświetlenie i wskaźnik działają, ale turbina nie rusza, część instalacji zasilającej jest czynna. Nie przesądza to jednak, czy uszkodzona jest dmuchawa, jej przewody, stopień sterujący czy element rozruchowy silnika.
Przy odłączonym zasilaniu i po zdjęciu filtra przeciwtłuszczowego sprawdź, czy wlot dmuchawy nie jest oblepiony tłuszczem, a wirnik nie ociera o obudowę. Nie wkładaj dłoni do turbiny, dopóki urządzenie może zostać przypadkowo uruchomione. Ocieranie, wyczuwalny luz lub ślady kontaktu wirnika z obudową mogą tłumaczyć stukanie, drgania i trudny rozruch.
Jeśli silnik buczy, lecz nie startuje, możliwe są:
- zablokowanie lub ciężka praca wirnika,
- uszkodzenie uzwojenia silnika,
- przerwa w wiązce albo złączu,
- uszkodzenie wyjścia modułu sterującego,
- utrata pojemności kondensatora, jeżeli zastosowano go w danym wykonaniu dmuchawy.
Pomiar rezystancji wykonuje się po odłączeniu okapu od sieci i wypięciu silnika z instalacji. Sprawdza się ciągłość uzwojeń zgodnie ze schematem konkretnej dmuchawy oraz brak połączenia przewodów roboczych z metalową obudową. Nie ma jednej prawidłowej rezystancji dla wszystkich wyprowadzeń i biegów. Sama ciągłość nie wyklucza zwarć międzyzwojowych ani usterki ujawniającej się po nagrzaniu. Stan izolacji powinien być oceniany odpowiednim miernikiem rezystancji izolacji, nie tylko zwykłym multimetrem.
Pomiary wewnętrznego zasilania, wyjść modułu i silnika pod napięciem 230 V są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, właściwych przyrządów i procedury serwisowej. Brak napięcia na dmuchawie może oznaczać problem sterowania lub wiązki; obecność prawidłowego zasilania przy nieruchomym, swobodnym mechanicznie wirniku kieruje diagnostykę w stronę zespołu silnika. Wynik trzeba odnosić do schematu zastosowanego wykonania.
Sterowanie gestami lub pilot nie reagują
Sterowanie gestami działa przy ruchu otwartej dłoni około 3–10 cm od przedniej części panelu. Gest powinien trwać mniej więcej sekundę. Zbyt szybki ruch, zabrudzona powierzchnia czujników albo machanie daleko od diody RGB może wyglądać jak usterka sterowania.
- Gdy gesty działają, ale pilot nie — sprawdź baterię CR2032 3 V, jej polaryzację oraz ponowne parowanie.
- Po ponownym włączeniu zasilania tryb parowania trwa 60 sekund. W tym czasie naciśnij dowolny przycisk pilota.
- Gdy pilot działa, ale gesty nie — oczyść i osusz okolice czujników, a następnie sprawdź panel oraz jego wiązkę.
- Gdy nie działa żadna metoda, lecz świecą wskaźniki — usterka może dotyczyć zasilania pomocniczego, płytki sterowania lub komunikacji między modułami.
- Gdy panel, światło i dmuchawa są całkowicie martwe — najpierw potwierdź sprawność gniazdka i prawidłowe podłączenie przewodu sieciowego.
Całkowity brak reakcji nie jest wystarczającym powodem do zakupu kompletnego modułu. Serwisant powinien najpierw skontrolować bezpieczniki płytki, zasilacz modułu, złącza i wiązki. Uszkodzona elektronika bywa naprawialna, ale wymiana zabezpieczenia bez znalezienia przyczyny jego przepalenia może doprowadzić do ponownej awarii.

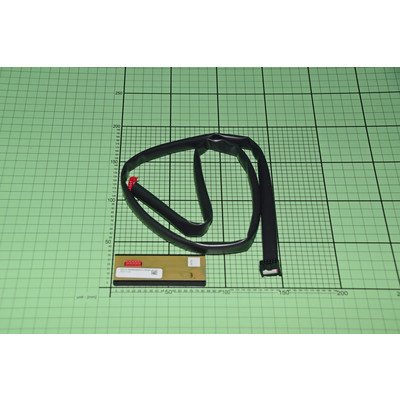

Nie działa oświetlenie LED
Oświetlenie w OMC6751B pracuje niezależnie od turbiny. Jeśli wentylator reaguje prawidłowo, a listwa nie świeci, sprawdza się kolejno połączenie listwy LED, wiązkę oświetlenia, sam moduł świetlny oraz jego układ zasilający. Miganie lub gaśnięcie po nagrzaniu może wskazywać zarówno na listwę, jak i zasilacz — obserwacja nie rozstrzyga, który element jest uszkodzony.
Modułu LED nie dobiera się wyłącznie według długości listwy i barwy światła. Muszą zgadzać się parametry elektryczne, złącze, mocowanie oraz zgodność katalogowa z wykonaniem okapu. Pomiar wyjścia zasilacza LED pod napięciem powinien wykonywać wykwalifikowany serwisant.
Jak uzyskać dostęp do części
Filtr przeciwtłuszczowy wyjmuje się od spodu po zwolnieniu zamka. Za nim znajduje się dostęp do wnętrza okapu, filtrów węglowych i części wlotowej dmuchawy. Dostęp do modułów, wiązek i górnej części zespołu wentylatora może dodatkowo wymagać otwarcia zabudowy meblowej oraz zdjęcia osłony serwisowej.
Przed demontażem:
- Odłącz urządzenie od sieci i zabezpiecz wtyczkę przed przypadkowym podłączeniem.
- Zdejmij filtr, aby ograniczyć jego uszkodzenie i zabrudzenie wnętrza szafki.
- Wykonaj zdjęcia złączy i przebiegu przewodów; nie kieruj się wyłącznie ich kolorem.
- Podeprzyj okap, jeżeli mają być odkręcane elementy mocujące go do mebla.
- Nie ciągnij za przewody i nie przekładaj wiązek w pobliżu wirnika lub ostrych krawędzi.
Po wymianie sprawdź mocowanie filtra, drożność wylotu, wszystkie cztery biegi, sterowanie gestami, pilot, timer i oświetlenie. Bieg czwarty jest automatycznie redukowany do trzeciego po pięciu minutach — jest to działanie funkcji Eco Boost, a nie objaw awarii.
Dobór części do Amica OMC6751B
Do identyfikacji urządzenia przygotuj model OMC6751B, kod wyrobu 1193723 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam napis OMC6751B albo podobny wygląd części nie potwierdza zgodności.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy i wersję wykonania,
- wymiary oraz zaczepy filtra lub szyby,
- mocowania i średnicę przyłączy dmuchawy,
- liczbę pinów, kodowanie wtyczek i przebieg wiązki,
- typ sterowania oraz zgodność pilota z odbiornikiem radiowym,
- parametry listwy LED,
- informację, czy płytka jest gotowa do montażu, czy wymaga konfiguracji właściwej dla urządzenia.
Jeżeli tabliczka wskazuje inny kod wyrobu niż 1193723, nie zamawiaj części wyłącznie według nazwy OMC6751B. Wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem albo prześlij czytelne zdjęcie tabliczki do weryfikacji.
FAQ — części i naprawa Amica OMC6751B
Dlaczego okap nie reaguje na pilot, ale działa gestami?
Najpierw wymień lub sprawdź baterię CR2032 i jej polaryzację. Następnie odłącz i ponownie włącz zasilanie, a w ciągu 60 sekund naciśnij dowolny przycisk pilota. Jeśli gesty nadal działają, problem z silnikiem lub głównym zasilaniem jest mało prawdopodobny; sprawdzenia wymaga pilot, parowanie albo odbiornik radiowy.
Czy spadek z czwartego na trzeci bieg oznacza usterkę?
Nie, jeżeli następuje po około pięciu minutach. W modelu OMC6751B funkcja Eco Boost automatycznie zmniejsza bieg 4 do biegu 3 i nie można jej wyłączyć.
Czy filtr węglowy jest potrzebny przy podłączeniu do komina wentylacyjnego?
Nie w trybie wyciągu. Powietrze jest wtedy odprowadzane na zewnątrz, a filtr węglowy należy usunąć. Dwa filtry KF 17191 stosuje się w trybie pochłaniacza, gdy oczyszczone powietrze wraca do pomieszczenia.
Czy buczenie potwierdza uszkodzenie dmuchawy?
Nie. Buczenie może wynikać z zablokowanego wirnika, uszkodzonego elementu rozruchowego, uzwojenia, modułu albo niewłaściwego zasilania. Najpierw przy odłączonym urządzeniu sprawdza się swobodę ruchu i oględziny, a dopiero później wykonuje pomiary elektryczne.
Czy można dobrać moduł lub pilot tylko po modelu OMC6751B?
Nie należy opierać doboru wyłącznie na skróconym modelu. Potrzebne są kod wyrobu 1193723 i 14-cyfrowy numer fabryczny. Przy elektronice trzeba również porównać numer płytki, złącza oraz ewentualne wymagania dotyczące konfiguracji.
