1193849 - OSC6559B (OSC6559B) Amica
Części do okapu Amica OSC6559B o kodzie wyrobu 1193849 obejmują między innymi filtry, dmuchawę, listwę LED, moduł sterowania i elementy przyłączeniowe. Przed zakupem ustal, czy słabe pochłanianie wynika z filtrów lub instalacji, a brak działania z zasilania, przewodów czy elektroniki. Zgodność potwierdź według pełnych danych z tabliczki znamionowej.
Części do okapu Amica OSC6559B 1193849
OSC6559B jest uniwersalnym okapem o szerokości 60 cm, który może pracować jako wyciąg odprowadzający powietrze do kanału wentylacyjnego albo jako pochłaniacz zawracający przefiltrowane powietrze do kuchni. Rozróżnienie tych trybów jest ważne przy diagnostyce: filtr węglowy odpowiada za neutralizowanie zapachów tylko w obiegu zamkniętym, natomiast w trybie wyciągu istotne są drożność przewodu, klapka zwrotna i dopływ powietrza do pomieszczenia.
Model ma jeden silnik, trzy prędkości, sterowanie sensorowe, listwę LED oraz dwa aluminiowe filtry przeciwtłuszczowe. Producent wskazuje dla niego filtr węglowy FWU 60/2, montowany jako komplet dwóch wkładów, gdy urządzenie pracuje jako pochłaniacz.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry metalowe, nasycone filtry węglowe, niedrożny lub zbyt oporowy przewód, zamknięta klapka zwrotna, brak nawiewu do kuchni, zabrudzona dmuchawa | porównać pracę po oczyszczeniu filtrów, skontrolować wylot i instalację, uchylić okno na próbę |
| Zapach pozostaje mimo prawidłowego przepływu | zużyte filtry węglowe albo praca bez nich w trybie pochłaniacza | ustalić tryb pracy i sprawdzić obecność oraz stan obu filtrów FWU 60/2 |
| Silnik buczy, lecz wirnik nie startuje | zablokowana turbina, zatłuszczone lub zużyte łożyskowanie, uszkodzenie silnika albo jego obwodu rozruchowego | po odłączeniu zasilania sprawdzić, czy wirnik nie ociera i obraca się bez wyraźnego oporu; dalsze pomiary zlecić osobie wykwalifikowanej |
| Okap drży lub grzechocze | luźny filtr, klapka zwrotna, niedokręcona obudowa, ciało obce w dmuchawie, niewłaściwe połączenie z przewodem | ustalić, czy hałas pojawia się również po zdjęciu filtrów i czy zmienia się po odłączeniu przewodu wentylacyjnego |
| Oświetlenie działa, ale wentylator nie | problem sterowania wybranym biegiem, wiązki albo dmuchawy | sprawdzić reakcję wszystkich trzech sensorów; działająca lampa potwierdza część toru zasilania, ale nie dowodzi sprawności modułu |
| Wentylator działa, ale listwa LED nie świeci | uszkodzona listwa, jej złącze, przewody albo układ sterujący oświetleniem | sprawdzić osadzenie wtyku i stan przewodów; nie zakładać automatycznie, że uszkodzona jest sama listwa |
| Nie działa ani światło, ani wentylator | brak napięcia w gnieździe, uszkodzony przewód sieciowy, luźne połączenie lub awaria zasilania modułu | sprawdzić gniazdo innym odbiornikiem oraz obejrzeć przewód i wtyczkę; dopiero potem diagnozować moduł |
Okap słabo ciągnie — od czego zacząć?
Najpierw określ, czy OSC6559B pracuje jako wyciąg, czy pochłaniacz. Pozwala to uniknąć wymiany części, która nie odpowiada za dany problem.
Tryb pochłaniacza
W tym trybie powietrze przechodzi przez filtry przeciwtłuszczowe i węglowe, a następnie wraca do pomieszczenia. Jeżeli przepływ jest wyczuwalny, lecz zapachy nie są neutralizowane, podejrzenie pada przede wszystkim na nasycone wkłady węglowe. Filtrów FWU 60/2 nie należy myć ani regenerować, jeśli producent konkretnego wkładu nie przewidział takiej możliwości.
Jeśli przepływ również wyraźnie osłabł, sprawdź oba filtry metalowe i drożność otworów wylotowych. Tłuszcz osadzony na siatce ogranicza przepływ, zwiększa hałas i obciąża dmuchawę.
Tryb wyciągu
W trybie wyciągu filtry węglowe nie są potrzebne i mogą niepotrzebnie zwiększać opór. OSC6559B ma wylot o średnicy 120 mm. Zgnieciony przewód elastyczny, liczne ostre załamania, zabrudzona kratka lub zablokowana klapka mogą powodować słaby ciąg mimo sprawnego silnika.
Prosty test polega na krótkim uruchomieniu okapu przy uchylonym oknie. Wyraźna poprawa sugeruje problem z dopływem powietrza do szczelnego pomieszczenia, a nie awarię dmuchawy. Test nie ocenia jednak drożności całego kanału. Nie podłączaj okapu do czynnego przewodu spalinowego lub dymowego.
Filtry do OSC6559B: czyszczenie i wymiana

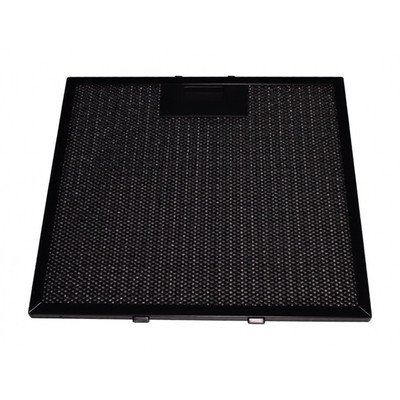

Okap ma dwa aluminiowe filtry przeciwtłuszczowe o wymiarach katalogowych 270 × 250 × 9 mm. Producent zaleca ich czyszczenie co najmniej raz w miesiącu. Filtry wyjmuje się od spodu po zwolnieniu zatrzasku. Podczas demontażu podtrzymuj ramkę, aby nie spadła na płytę grzewczą.
Filtr metalowy można umyć ręcznie łagodnym detergentem albo w zmywarce, jeśli dopuszcza to instrukcja używanego środka i programu. Zmiana koloru aluminium po kolejnych myciach nie oznacza sama w sobie utraty skuteczności. Wymiana jest uzasadniona, gdy siatka jest rozerwana, zdeformowana, skorodowana lub nie daje się bezpiecznie zamocować.
W trybie pochłaniacza stosuje się dwa filtry węglowe typu FWU 60/2. Instrukcja modelu przewiduje ich wymianę co około 3–4 miesiące, a przy intensywnym gotowaniu częściej. Rzeczywisty okres zależy od czasu pracy, rodzaju przygotowywanych potraw i ilości tłuszczu zatrzymywanego wcześniej przez filtry metalowe.
Diagnostyka dmuchawy i sterowania

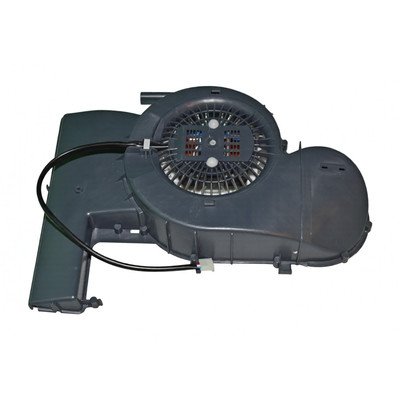

Po odłączeniu okapu od zasilania zdejmij oba filtry przeciwtłuszczowe. Latarką sprawdź, czy w strefie wlotu dmuchawy nie ma nagromadzonego tłuszczu, poluzowanego elementu lub ciała obcego. Jeżeli dostęp do wirnika jest bezpieczny i nie wymaga obchodzenia osłon, sprawdź, czy nie ociera on o obudowę. Wyraźny opór, luz osiowy, ślady stopienia lub ocierania przemawiają za usterką mechaniczną zespołu dmuchawy.
Brak reakcji panelu sensorowego nie oznacza automatycznie konieczności wymiany modułu. Gdy cały okap jest martwy, kolejność kontroli powinna obejmować:
- napięcie i stan gniazda zasilającego,
- wtyczkę oraz przewód sieciowy,
- docisk przewodu i połączenia wewnętrzne,
- wiązkę między panelem a pozostałymi podzespołami,
- zasilacz modułu sterującego,
- dopiero na końcu sam moduł lub panel sensorowy.
W module odłączonym od urządzenia można wykonywać oględziny pod kątem nadpaleń, pękniętych lutów i uszkodzonych złączy. Sam brak widocznych śladów nie potwierdza jednak sprawności. Pomiar ciągłości przewodów wykonuje się przy odłączonym zasilaniu i po wypięciu badanego obwodu. Pomiar napięć zasilacza oraz wyjść sterujących wymaga pracy przy napięciu sieciowym i dokumentacji właściwego modułu; nie ma jednej wartości ani uniwersalnego układu pinów dla wszystkich okapów Amica.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczonego stanowiska. Nie są przeznaczone dla osoby bez przygotowania. Nie należy zasilać wymontowanej dmuchawy ani modułu „na krótko” bez potwierdzonego schematu połączeń.
Dostęp i wymiana części
Filtry są dostępne od spodu bez rozbierania obudowy. Dalsze podzespoły znajdują się za strefą filtrów i osłonami okapu. Przed demontażem:
- odłącz wtyczkę i zabezpiecz przewód przed przypadkowym podłączeniem,
- zdemontuj filtry, aby ich nie uszkodzić,
- zrób zdjęcia wszystkich złączy i prowadzenia przewodów,
- oznacz przewody, jeśli kilka wtyków ma podobny kształt,
- podtrzymuj okap przy pracach wymagających zwolnienia mocowań ściennych,
- nie ciągnij za przewody podczas wypinania konektorów.
Przy wymianie dmuchawy sprawdź, czy nic nie pozostało w kanale powietrznym, a wirnik po montażu nie ociera o obudowę. Po wymianie listwy LED skontroluj ułożenie przewodów z dala od ruchomych części i ostrych krawędzi. Moduł sterowania należy zabezpieczyć w oryginalnej obudowie; nie pozostawiaj nieosłoniętej płytki w strumieniu tłustego powietrza.
Po złożeniu zamontuj oba filtry metalowe i przeprowadź próbę wszystkich trzech biegów, oświetlenia, regulacji jasności oraz opóźnionego wyłączenia. Rosnący hałas, zapach przegrzanej izolacji albo ocieranie wirnika są wskazaniem do natychmiastowego odłączenia urządzenia.
Jak dobrać właściwą część do Amica OSC6559B?
Nazwa OSC6559B jest ważna, ale przy doborze części Amica należy podać również kod wyrobu 1193849 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer seryjny pozwala zweryfikować wariant produkcyjny, gdy w trakcie produkcji zmieniono moduł, wiązkę, złącze lub wykonanie podzespołu.
Dodatkowo porównaj cechy właściwe dla danej części:
- filtr metalowy: wymiary 270 × 250 × 9 mm, liczba sztuk, ramka i położenie zatrzasku,
- filtr węglowy: oznaczenie FWU 60/2 i komplet dwóch wkładów,
- dmuchawa: mocowanie, geometria obudowy, złącze i zgodność katalogowa,
- listwa LED: wykonanie mechaniczne, złącze, parametry elektryczne i sposób mocowania,
- moduł: pełne oznaczenie płytki, rozmieszczenie złączy, wersja wykonania i ewentualna konfiguracja,
- przewód lub wiązka: liczba torów, typ wtyków, długość i sposób prowadzenia.
Samo podobieństwo zdjęcia albo pasujące złącze nie potwierdza kompatybilności elektrycznej. Jeżeli oznaczenie na starej części różni się od produktu, potrzebne jest potwierdzenie, że nowy numer jest oficjalnym następcą. Inne modele można przeglądać w kategorii okapów Amica o szerokości 60 cm, ale części z podobnie wyglądającego okapu nie należy przekładać bez potwierdzonej zgodności.
FAQ — części i naprawa okapu Amica OSC6559B
Jaki filtr węglowy pasuje do OSC6559B 1193849?
Producent wskazuje filtr FWU 60/2, używany jako komplet dwóch wkładów. Jest potrzebny tylko wtedy, gdy okap pracuje jako pochłaniacz i oddaje powietrze z powrotem do kuchni.
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw wyczyść dwa filtry metalowe, oceń filtry węglowe, sprawdź drożność wylotu 120 mm i dopływ powietrza do pomieszczenia. Silnik podejrzewa się mocniej, gdy wirnik pracuje wolno, nie uruchamia się, ociera albo wydaje nietypowe odgłosy mimo drożnego przepływu.
Dlaczego światło działa, a wentylator nie?
Oświetlenie jest sterowane niezależnie od wentylatora. Taki objaw może wynikać z usterki dmuchawy, wiązki lub toru sterowania prędkościami. Działająca listwa LED nie potwierdza sprawności całego modułu.
Czy metalowe filtry trzeba wymieniać co kilka miesięcy?
Nie, jeśli są całe, zachowują kształt i dają się dokładnie umyć. Regularnej wymiany wymagają filtry węglowe. Filtr aluminiowy wymień po rozerwaniu siatki, deformacji ramki, korozji lub uszkodzeniu zatrzasku.
Jakie dane są potrzebne do zamówienia modułu lub dmuchawy?
Przygotuj model OSC6559B, kod wyrobu 1193849, pełny 14-cyfrowy numer fabryczny oraz oznaczenia nadrukowane na wymontowanym podzespole. Przydatne są też zdjęcia tabliczki, złączy i mocowań.
