1193850 - OSC6559W (OSC6559W) Amica
Części do okapu Amica OSC6559W o kodzie wyrobu 1193850 obejmują między innymi filtry, dmuchawę, oświetlenie LED, przewody i elementy sterowania. Przed zakupem ustal, czy przyczyną słabego pochłaniania jest filtr lub instalacja wentylacyjna, a nie silnik. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Okap Amica OSC6559W 1193850 – budowa i ważne dane
Amica OSC6559W jest białym okapem uniwersalnym o szerokości 60 cm, przystosowanym do pracy jako wyciąg albo pochłaniacz. Model ma jeden zespół wentylatora, trzy prędkości, sterowanie sensorowe i listwę LED o mocy 5 W. Wylot powietrza ma średnicę 120 mm, a dwa aluminiowe filtry przeciwtłuszczowe mają wymiary 270 × 250 × 9 mm.
W trybie pochłaniacza potrzebne są dwa filtry węglowe typu FWU 60/2. W trybie wyciągu powietrze jest odprowadzane przewodem na zewnątrz, dlatego filtr węglowy należy usunąć – nie poprawia on wtedy oczyszczania, a może zwiększać opór przepływu.
Objaw nie wskazuje od razu uszkodzonej części
| Objaw | Co może być przyczyną | Jak rozróżnić przyczyny |
| Okap słabo usuwa parę i zapachy | zabrudzone filtry tłuszczowe, nasycone filtry węglowe, zablokowana klapka zwrotna, niedrożny lub źle poprowadzony przewód, problem z dmuchawą | najpierw ustal tryb pracy; w pochłaniaczu oceń filtry węglowe, a w wyciągu sprawdź drożność przewodu i swobodę klapki |
| Wentylator nie uruchamia się, ale światło działa | zablokowany wirnik, luźne złącze, uszkodzenie panelu lub obwodu silnika, niesprawna dmuchawa | działające światło potwierdza tylko część zasilania okapu; nie dowodzi, że napięcie dociera do dmuchawy |
| Nie działa ani silnik, ani oświetlenie | brak zasilania w gnieździe, uszkodzony przewód sieciowy, połączenie wewnętrzne lub układ sterowania | zacznij od sprawdzenia gniazda innym odbiornikiem i oględzin przewodu; dopiero później rozbieraj urządzenie |
| Okap grzechocze, ociera lub silnie drży | zabrudzenie albo uszkodzenie wirnika, luźne mocowanie, ciało obce, klapka zwrotna, przenoszenie drgań na szafkę lub kanał | porównaj pracę po odłączeniu przewodu wentylacyjnego; jeśli odgłos pozostaje, szukaj przyczyny w okapie lub jego mocowaniu |
| Oświetlenie nie działa, a wentylator pracuje | uszkodzona listwa LED, przewód, złącze lub obwód sterujący światłem | oświetlenie jest sterowane niezależnie od silnika, więc sprawna dmuchawa nie wyklucza osobnej usterki obwodu LED |
| Panel reaguje tylko czasami | tłuszcz lub wilgoć na powierzchni sensorów, luźne połączenie, uszkodzenie panelu | oczyść i dokładnie osusz powierzchnię; jeżeli problem pozostaje, potrzebna jest kontrola połączeń pod panelem |
Słaby ciąg – filtr, instalacja czy dmuchawa?
Najpierw określ, w jakim trybie pracuje urządzenie. W pochłaniaczu powietrze wraca do kuchni, a zapachy zatrzymuje węgiel aktywny. Nasycony filtr węglowy nie musi wyglądać na brudny, lecz stopniowo traci zdolność pochłaniania i zwiększa opór. Instrukcja tego modelu zaleca jego wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej. Filtra FWU 60/2 nie należy myć ani regenerować.
W wyciągu filtr węglowy nie powinien być zamontowany. Jeżeli wentylator zmienia biegi, ale para pozostaje nad płytą, sprawdź kolejno:
- czy aluminiowe filtry nie są zaklejone tłuszczem;

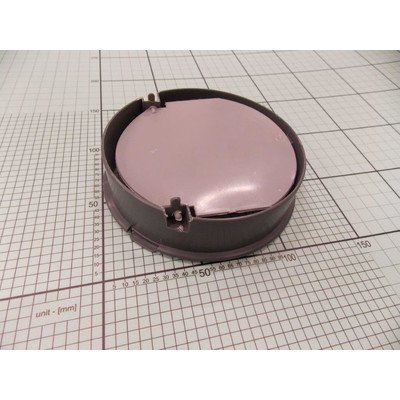

- czy klapka zwrotna otwiera się bez zacinania;
- czy przewód 120 mm nie jest zgnieciony, przewężony lub zatkany;
- czy wylot na zewnątrz jest drożny;
- czy do kuchni może napływać powietrze uzupełniające.
Próba z krótkotrwale odłączonym przewodem pomaga rozdzielić usterkę okapu od problemu instalacji. Wyraźna poprawa przepływu i spadek hałasu po odłączeniu kanału wskazują na nadmierny opór przewodu, redukcji, kolan lub wylotu. Brak poprawy kieruje diagnostykę w stronę filtrów, wirnika i dmuchawy.
Głośna praca i drgania
Dla OSC6559W producent podaje poziom hałasu od 52 do 64 dB w trybie wyciągu, zależnie od biegu. Tych wartości nie należy jednak porównywać bezpośrednio z przypadkowym pomiarem telefonem – wynik zależy od odległości, akustyki pomieszczenia i sposobu podłączenia kanału.
Jednostajne szumienie powietrza jest czym innym niż tarcie, stukanie lub metaliczne drgania. Przy nienaturalnym odgłosie, po odłączeniu zasilania i zdjęciu filtrów, obejrzyj dostępny fragment wirnika. Powinien być czysty, kompletny i nie może ocierać o obudowę. Nie rozpędzaj go ręką przy podłączonym urządzeniu. Ślady tarcia, pęknięte łopatki albo wyczuwalny luz kwalifikują dmuchawę do dokładniejszej oceny.
Jeżeli okap jest cichy bez kanału, a hałas pojawia się po jego podłączeniu, nie kupuj od razu silnika. Sprawdź mocowanie przewodu, klapkę zwrotną, przewężenia i miejsca, w których rura dotyka mebli. Instalacja może przenosić drgania nawet wtedy, gdy dmuchawa jest sprawna.
Wentylator nie działa – bezpieczna kolejność sprawdzania
Odłącz wtyczkę, zdejmij dwa filtry przeciwtłuszczowe i wykonaj oględziny wnętrza. Szukaj osadów blokujących wirnik, nadtopionych złączy, wysuniętych konektorów oraz przewodów uszkodzonych przy krawędzi obudowy. Przed rozpięciem złączy zrób zdjęcie ich położenia; podobne wtyki nie muszą mieć tego samego przeznaczenia.
Przy odłączonym silniku pomiar ciągłości uzwojenia może wykazać wyraźną przerwę w obwodzie. Skończona rezystancja nie potwierdza jednak pełnej sprawności: nie wykrywa zwarć międzyzwojowych ujawniających się po nagrzaniu, problemów mechanicznych ani błędnego sterowania. Nie podawaj zasilania bezpośrednio na nieopisane przewody i nie dobieraj kondensatora na podstawie podobnego okapu – wykonania dmuchaw oraz sposoby regulacji obrotów różnią się między modelami.
Sprawdzenie napięcia na złączu dmuchawy przy wybranym biegu wymaga pracy na odsłoniętym urządzeniu pod napięciem. Taką diagnostykę powinien wykonywać wykwalifikowany serwisant, korzystający ze schematu właściwego dla kodu wyrobu. Obecność napięcia przy nieruchomym, niezablokowanym wirniku kieruje podejrzenie na dmuchawę; brak napięcia wymaga sprawdzenia przewodów i sterowania. Wynik trzeba interpretować z uwzględnieniem sposobu regulacji silnika – sam odczyt multimetru nie zawsze opisuje przebieg sterujący.
Filtry i dostęp do wnętrza okapu
Przed czyszczeniem lub demontażem wyjmij wtyczkę z gniazda. Filtr aluminiowy zwalnia się jego uchwytem lub zatrzaskiem, podtrzymując kasetę drugą ręką. Nie wyginaj ramki i nie uruchamiaj okapu bez prawidłowo założonych filtrów tłuszczowych.
Filtry aluminiowe producent zaleca czyścić raz w miesiącu przy normalnym użytkowaniu, ręcznie łagodnym detergentem albo w zmywarce. Zmiana koloru aluminium po myciu nie jest sama w sobie podstawą do wymiany. Nowy filtr jest potrzebny, gdy ramka jest odkształcona, siatka przerwana, zatrzask nie trzyma lub zabrudzeń nie da się usunąć.
Po zdjęciu filtrów uzyskuje się dostęp kontrolny do strefy dmuchawy i połączeń. Dalszy demontaż panelu sensorowego, listwy LED albo zespołu silnika zależy od mocowań konkretnej wersji. Nie podważaj szklanej części sterowania metalowym narzędziem i nie ciągnij elementu przed odłączeniem przewodów.

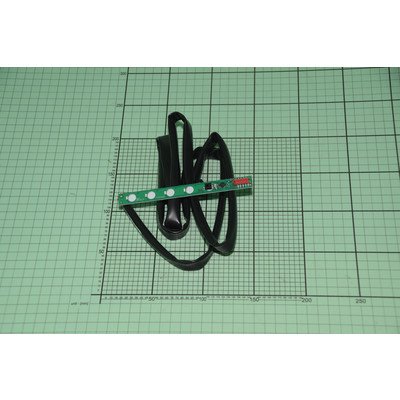

Wymiana dmuchawy, panelu lub oświetlenia
Przy wymianie kompletnej dmuchawy kolejność prac obejmuje zwykle odłączenie okapu, zdjęcie filtrów, oznaczenie przewodów, odłączenie złączy i zwolnienie mocowań zespołu. Przed zamknięciem obudowy sprawdź, czy wirnik obraca się bez ocierania, przewody nie leżą w jego zasięgu, a wszystkie osłony oraz filtry zostały prawidłowo zamocowane.

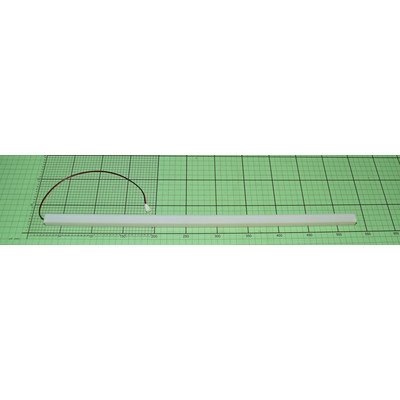

Do oświetlenia należy stosować moduł o parametrach zgodnych z elementem fabrycznym. OSC6559W wykorzystuje listwę LED 5 W, ale sama moc nie potwierdza zgodności – ważne są także napięcie pracy, złącze, wymiary i mocowanie. Jeżeli instrukcja właściwa dla wykonania urządzenia nie pokazuje sposobu wymiany modułu, producent przewiduje wykonanie tej czynności przez serwis.
Prace przy zasilonym panelu sterowania, pomiary napięcia sieciowego i naprawa płytki wymagają kwalifikacji, doświadczenia oraz narzędzi zapewniających bezpieczny pomiar. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do Amica OSC6559W?
Nie dobieraj elementu tylko po zdjęciu, szerokości okapu ani oznaczeniu OSC6559W. Dla urządzeń Amica sprawdź na tabliczce:
- pełny model: OSC6559W;
- kod wyrobu: 1193850;
- pełny 14-cyfrowy numer fabryczny.
Kod wyrobu odróżnia wykonanie urządzenia, a numer fabryczny może być potrzebny do ustalenia wersji produkcyjnej. Przy filtrze porównaj wymiary, liczbę kaset i zatrzaski. Przy dmuchawie, panelu, wiązce lub listwie LED potwierdź również numer części, mocowanie, złącza i parametry elektryczne. Identyczna wtyczka nie oznacza automatycznie zgodnej funkcji albo sposobu sterowania.
Jeżeli odczytany kod wyrobu jest inny niż 1193850, wybierz właściwe urządzenie w kategorii okapów Amica o szerokości 60 cm. W razie nieczytelnej tabliczki przygotuj jej wyraźne zdjęcie oraz zdjęcie starej części z widocznym oznaczeniem i złączami.
FAQ – części i naprawa Amica OSC6559W
Czy słaby wyciąg oznacza uszkodzony silnik?
Nie. Najpierw wyczyść filtry aluminiowe i sprawdź tryb pracy, filtr węglowy, klapkę oraz drożność przewodu. Silnik podejrzewaj dopiero wtedy, gdy instalacja jest drożna, wirnik nie jest zablokowany, a jego obroty są wyraźnie nieprawidłowe.
Czy filtr węglowy FWU 60/2 jest potrzebny przy podłączeniu do komina?
Nie. W trybie wyciągu instrukcja zaleca usunięcie filtra węglowego. Dwa filtry FWU 60/2 stosuje się w trybie pochłaniacza, gdy oczyszczone powietrze wraca do pomieszczenia.
Jak często czyścić filtry aluminiowe?
Przy normalnej pracy producent zaleca czyszczenie raz w miesiącu. Intensywne smażenie może wymagać częstszej obsługi. Filtr nasiąknięty tłuszczem ogranicza przepływ i zwiększa zagrożenie pożarowe.
Dlaczego światło działa, a wentylator nie?
W tym modelu oświetlenie jest sterowane niezależnie od silnika. Sprawna listwa LED nie potwierdza sprawności obwodu dmuchawy. Trzeba sprawdzić blokadę wirnika, złącza, przewody oraz sygnał ze sterowania.
Czy do OSC6559W można dobrać dowolną listwę LED 5 W?
Nie. Moc 5 W jest tylko jednym z parametrów. Listwa musi mieć zgodne napięcie, wymiary, złącze i mocowanie oraz być katalogowo przeznaczona do kodu wyrobu 1193850 lub potwierdzonego wariantu urządzenia.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model OSC6559W, kod wyrobu 1193850 i pełny 14-cyfrowy numer fabryczny. Przy elementach elektrycznych warto dodatkowo odczytać oznaczenie ze starej części i porównać złącza oraz mocowania.
