1194057 - OMC6754B HC STUDIO (OMC6754B HC STUDIO)
Części do okapu Amica OMC6754B HC STUDIO o kodzie wyrobu 1194057 obejmują między innymi filtry, elementy sterowania, oświetlenie, wiązki i części montażowe. Przed zakupem ustal przyczynę słabego ciągu, hałasu albo braku reakcji urządzenia, a zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do Amica OMC6754B HC STUDIO 1194057 – od objawu do właściwego podzespołu
OMC6754B HC STUDIO to 60-centymetrowy okap meblowy wyposażony w sterowanie gestami Full Touchless, pilot, funkcję współpracy z płytą HoodConnect oraz listwę LED. Poszczególne objawy mogą więc wynikać nie tylko z awarii silnika, lecz także z zabrudzenia filtrów, nieprawidłowego przepływu w kanale, problemu z pilotem, czujnikami gestów, wiązką albo elektroniką sterującą.
Przed zamówieniem części warto ustalić, czy okap pracuje jako wyciąg, który odprowadza powietrze na zewnątrz, czy jako pochłaniacz, który zawraca przefiltrowane powietrze do kuchni. Od trybu pracy zależy obecność filtra węglowego i kolejność diagnostyki słabego pochłaniania zapachów.
Okap słabo usuwa parę i zapachy
Słaby przepływ nie przesądza o uszkodzeniu turbiny lub silnika. Najpierw należy wykluczyć elementy, które ograniczają drogę powietrza.
| Sprawdzenie | Co może oznaczać wynik | Następny krok |

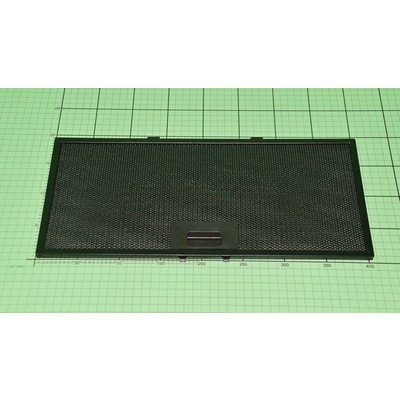

| Wyjmij aluminiowy filtr przeciwtłuszczowy i oceń jego zabrudzenie | Warstwa tłuszczu ogranicza przepływ i zwiększa hałas | Umyj filtr łagodnym detergentem lub w zmywarce; producent zaleca czyszczenie co miesiąc |
| Ustal tryb pracy okapu | Filtr węglowy jest potrzebny w trybie pochłaniacza, ale w trybie wyciągu tworzy zbędny opór | W wyciągu usuń filtr węglowy; w pochłaniaczu sprawdź jego zużycie i prawidłowe osadzenie |
| Sprawdź, czy powietrze ma ujście oraz czy wylot nie jest zasłonięty | Zagnieciona rura, zamknięta klapa zwrotna, zanieczyszczony kanał lub wiele ostrych kolan obniżają wydajność | Usuń przewężenia i sprawdź drożność instalacji bez zmniejszania wymaganej wentylacji pomieszczenia |
| Uchyl okno i porównaj działanie okapu | Wyraźna poprawa wskazuje na niedostateczny dopływ powietrza do szczelnej kuchni | Zapewnij nawiew zgodny z wymaganiami instalacji i urządzeń spalających paliwo |
| Posłuchaj turbiny na kolejnych biegach | Brak wyraźnej zmiany dźwięku lub przepływu może wskazywać na sterowanie, silnik albo zablokowaną turbinę | Skontroluj wirnik, wiązkę silnika i układ sterujący |
W tym modelu wylot ma średnicę 150 mm, a instrukcja dopuszcza przewód 150 lub 120 mm. Redukcja średnicy, długi elastyczny przewód oraz ciasne załamania zwiększają opory, dlatego wynik próby nie powinien być interpretowany jako automatyczne potwierdzenie awarii silnika. Instrukcja producenta wskazuje również, że przewód odprowadzający nie powinien być dłuższy niż około 4–5 m.

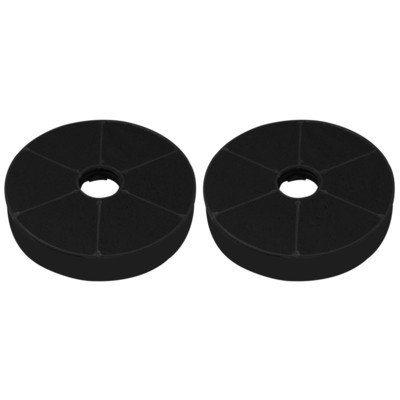

W pochłaniaczu zużyty filtr węglowy może nadal przepuszczać powietrze, lecz przestaje skutecznie zatrzymywać zapachy. Producent przewiduje dla tego modelu filtr KF 17191, natomiast część należy ostatecznie potwierdzić według danych konkretnego egzemplarza. Filtra węglowego nie należy myć ani regenerować; instrukcja zaleca wymianę co najmniej co 3–4 miesiące, częściej przy intensywnym gotowaniu.
Okap jest głośny, buczy lub wpada w drgania
Najpierw określ rodzaj dźwięku. Świst powietrza nasila podejrzenie niedrożności albo przewężenia kanału. Grzechotanie może pochodzić od klapy zwrotnej, luźnego mocowania lub elementu dotykającego obudowy. Buczenie bez obrotów turbiny wymaga sprawdzenia, czy wirnik nie jest zablokowany tłuszczem i czy silnik otrzymuje prawidłowe sterowanie.
Po odłączeniu zasilania i wyjęciu filtra przeciwtłuszczowego można obejrzeć dostępną część turbiny. Wirnik nie powinien ocierać o osłonę, mieć pękniętych łopatek ani grubego, nierównomiernego nalotu powodującego niewyważenie. Nie należy obracać nim przy podłączonym urządzeniu ani wkładać dłoni do pracującego wentylatora.
Jeżeli hałas pojawił się bezpośrednio po montażu, należy porównać pracę urządzenia z mocowaniem szafki i przebiegiem przewodu. Drgania mogą być przenoszone przez luźną zabudowę, źle osadzony kołnierz, sztywną rurę opartą o mebel albo nieprawidłowo działającą klapę. Wymiana silnika przed taką kontrolą może nie usunąć problemu.
Sterowanie gestami, pilot lub HoodConnect nie działa
Czujniki gestów w tym okapie reagują na ruch otwartej dłoni wykonywany około 3–10 cm od panelu. Gest nie powinien być gwałtowny; pojedynczy ruch może trwać około sekundy. Zabrudzony lub mokry obszar czujników należy delikatnie wyczyścić i osuszyć, ponieważ osad może utrudniać prawidłowe rozpoznanie ruchu.
Diagnostykę warto rozdzielić według sposobu sterowania:
- jeśli okap reaguje na pilot, lecz nie na gesty, bardziej prawdopodobny jest problem z obszarem czujników, ich wiązką lub płytką sterowania;
- jeśli gesty działają, ale pilot nie, sprawdź baterię CR2032, jej polaryzację i sparowanie pilota;
- po ponownym podłączeniu zasilania tryb parowania pilota jest aktywny przez 60 sekund – w tym czasie należy nacisnąć dowolny przycisk pilota;
- jeśli nie działa tylko sterowanie z płyty, sprawdź stan parowania HoodConnect, zamiast wymieniać moduł okapu;
- jeśli nie działa żaden sposób obsługi, a panel jest ciemny, zacznij od zasilania, przewodu sieciowego i połączeń wewnętrznych.
Krótkie odłączenie zasilania może usunąć zawieszenie sterownika, ale nie naprawi uszkodzonego zasilacza na płytce, przerwanej wiązki ani wypalonego elementu. Jeżeli usterka szybko wraca, modułu nie należy zamawiać wyłącznie na podstawie objawu.
Okap jest całkowicie martwy
Jeśli nie działa wentylator, oświetlenie, pilot ani sygnalizacja, kolejność sprawdzania powinna obejmować:
- zasilanie gniazda i zabezpieczenie obwodu;

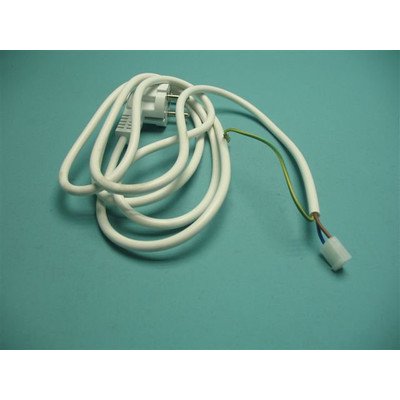

- stan wtyczki oraz przewodu przyłączeniowego;

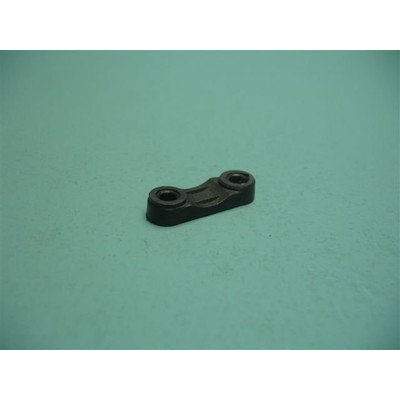

- docisk przewodu i złącza wiązek;
- ciągłość zabezpieczeń znajdujących się na odpowiedniej płytce;
- sekcję zasilającą elektroniki sterującej.
Przy odłączonym urządzeniu miernik ustawiony na test ciągłości może wykazać przerwę w przewodzie lub bezpieczniku. Pomiar nie wyjaśnia jednak, dlaczego zabezpieczenie zostało przerwane. Założenie nowego bez znalezienia zwarcia w module, wiązce, oświetleniu lub silniku może doprowadzić do ponownego uszkodzenia.
Elektronika nie zawsze wymaga wymiany w komplecie. Uszkodzenie sekcji zasilacza, zabezpieczenia albo pojedynczego elementu może być naprawialne, ale wymaga diagnostyki elektronicznej. Moduł zastępczy musi odpowiadać wersji sprzętowej i konfiguracji urządzenia; identyczne złącza nie potwierdzają zgodności.
Pomiary na zasilanej płytce, diagnostyka napięcia sieciowego oraz naprawa modułu wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania, ponieważ na elementach okapu może występować napięcie około 230 V.
Nie działa listwa LED
Jeżeli wentylator i sterowanie działają, a nie świeci tylko oświetlenie, sprawdź najpierw reakcję na gest i pilot – światło działa niezależnie od wentylatora. Brak reakcji z obu źródeł sterowania może wskazywać na listwę LED, jej przewody, złącze lub wyjście modułu.
Po odłączeniu zasilania można sprawdzić, czy wtyk oświetlenia nie jest poluzowany, nadtopiony lub zanieczyszczony. Test ciągłości przewodów pozwala znaleźć przerwę, lecz nie potwierdza sprawności samej listwy ani układu zasilającego. Pomiar napięcia na pracującym urządzeniu powinien wykonać technik według schematu właściwego dla zastosowanego modułu.
Do wymiany należy stosować element o specyfikacji zgodnej z częścią fabryczną. Nie wystarczy dopasowanie długości listwy: znaczenie mają napięcie pracy, moc, złącze, mocowanie, barwa i współpraca ze ściemnianiem oraz regulacją temperatury barwowej.
Jak uzyskać dostęp do części
Do filtrów i podstawowych oględzin turbiny dostęp uzyskuje się od spodu po odłączeniu zasilania i zwolnieniu zatrzasku aluminiowego filtra przeciwtłuszczowego. Filtr należy podtrzymywać podczas wyjmowania, aby nie spadł na płytę grzejną.
Dostęp do modułu, wiązek, przewodu sieciowego i mocowań może wymagać częściowego wysunięcia lub opuszczenia korpusu z szafki. Przed odkręceniem mocowań trzeba zabezpieczyć ciężar okapu, odłączyć przewód wentylacyjny i oznaczyć złącza. Droga demontażu zależy od wykonania zabudowy; nie należy zakładać, że wszystkie śruby są dostępne od spodu.
Podczas montażu przewody nie mogą zostać przycięte krawędzią korpusu, naprężone ani ułożone przy wirniku. Po naprawie sprawdź kolejno oświetlenie, gesty, pilot, każdy bieg, tryb intensywny oraz pracę bez nietypowych drgań. W tym modelu funkcja Eco Boost automatycznie zmniejsza bieg 4 do biegu 3 po pięciu minutach – nie jest to objaw awarii sterownika.
Jak dobrać właściwą część do kodu 1194057
Nazwa OMC6754B HC STUDIO identyfikuje model, a 1194057 jest kodem wyrobu, jednak przy doborze części do Amica należy odczytać z tabliczki również pełny, 14-cyfrowy numer fabryczny. Numer ten pomaga rozróżnić wersje produkcyjne, w których mogły zmienić się moduły, wiązki, mocowania lub wykonanie oświetlenia.
Przy wyborze konkretnego elementu porównaj dodatkowo:
- numer części i oznaczenie znajdujące się na demontowanym podzespole;
- kształt oraz liczbę złączy, bez traktowania ich jako jedynego kryterium;
- wymiary i sposób mocowania filtrów, szyby, kołnierza i elementów obudowy;
- napięcie, moc i wykonanie lampy LED;
- oznaczenie płytki oraz wersję elektroniki;
- kompletność części, zwłaszcza uchwytów, uszczelek i elementów montażowych.
Nie należy dopasowywać filtra węglowego wyłącznie według średnicy. Różnice w zaczepach mogą sprawić, że pozornie podobny zamiennik nie zablokuje się na obudowie turbiny. Nie wolno go docinać ani przerabiać, ponieważ nieszczelne mocowanie obniża skuteczność pochłaniania i może kolidować z wirnikiem.
Jeżeli oznaczenia na starej części są nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego elementu, złączy i mocowań. Pozostałe modele można porównać w kategorii okapów Amica o szerokości 60 cm, ale podobna szerokość lub obudowa nie oznacza zamienności podzespołów.
FAQ – części i naprawa Amica OMC6754B HC STUDIO
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, dopływ powietrza do kuchni oraz drożność przewodu. Silnik podejrzewaj mocniej, gdy turbina nie osiąga kolejnych prędkości, zatrzymuje się, nadmiernie się nagrzewa albo wydaje mechaniczne odgłosy mimo prawidłowego przepływu.
Czy filtr węglowy powinien być założony podczas pracy jako wyciąg?
Nie. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, dlatego filtr węglowy należy usunąć. Jest on przeznaczony do pracy w obiegu zamkniętym jako pochłaniacz.
Dlaczego bieg intensywny sam zmienia się na niższy?
To prawidłowe działanie funkcji Eco Boost. Po pięciu minutach pracy na biegu 4 okap automatycznie przechodzi na bieg 3 w celu ograniczenia zużycia energii.
Czy brak reakcji na gest oznacza awarię modułu?
Nie zawsze. Najpierw oczyść i osusz obszar czujników, wykonaj wolny ruch dłonią w odległości około 3–10 cm oraz sprawdź sterowanie pilotem. Jeżeli pilot działa, usterka może być ograniczona do czujników gestów, ich płytki lub połączenia.
Czy można sprawdzić silnik zwykłym multimetrem?
Przy odłączonym zasilaniu można szukać przerwy w uzwojeniu i niepożądanego połączenia z obudową, jeżeli konstrukcja umożliwia dostęp do odpowiednich wyprowadzeń. Prawidłowa ciągłość nie potwierdza jednak pracy pod obciążeniem ani sprawności sterowania. Wartości rezystancji i przypisanie pinów trzeba porównać z dokumentacją konkretnego silnika.
Jakie dane są potrzebne do zamówienia części?
Podaj model OMC6754B HC STUDIO, kod wyrobu 1194057 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy module, lampie lub wiązce dołącz również oznaczenia starej części i zdjęcia złączy.
