1194121 - OMC6274B STUDIO (OMC6274B STUDIO) Amica
Części do okapu Amica OMC6274B STUDIO o kodzie 1194121 pozwalają naprawić między innymi słaby ciąg, niesprawne oświetlenie, hałas wentylatora lub brak reakcji przycisków. Przed zakupem ustal przyczynę usterki i porównaj pełne dane urządzenia z tabliczki znamionowej, ponieważ wygląd, wtyczka albo skrócona nazwa modelu nie potwierdzają zgodności części.
Części do okapu Amica OMC6274B STUDIO 1194121
OMC6274B STUDIO jest okapem meblowym z mechanicznym panelem przyciskowym typu izostat. Wentylator ma trzy wybierane biegi, pozycję wyłączenia 0, a oświetlenie działa niezależnie od silnika. Ta budowa ułatwia wstępne rozróżnienie usterek: działająca lampa nie potwierdza sprawności obwodu wentylatora, a prawidłowa praca silnika nie wyklucza awarii lampy LED lub jej połączeń.
Okap może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Filtr węglowy jest potrzebny tylko w drugim trybie. Filtr przeciwtłuszczowy musi natomiast pozostawać zamontowany podczas zwykłej pracy w obu konfiguracjach.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, niedrożny lub źle poprowadzony przewód, brak dopływu powietrza, zabrudzona dmuchawa | oceń stan filtrów, drożność wylotu i różnicę po uchyleniu okna; sprawdź, czy wirnik osiąga wyraźnie różne prędkości | poprawa po doprowadzeniu powietrza wskazuje na problem wentylacji pomieszczenia, a nie na konieczność wymiany silnika; brak poprawy wymaga kontroli filtrów, kanału i dmuchawy |
| Silnik nie działa, ale lampa świeci | izostat, wiązka silnika, kondensator silnika, jeżeli występuje w danym wykonaniu, albo sama dmuchawa | sprawdź, czy nie działa żaden bieg, czy tylko jeden; po odłączeniu zasilania skontroluj złącza, przełącznik i swobodę ruchu wirnika | brak jednego biegu częściej kieruje diagnostykę na osobny styk, przewód lub odczep silnika; brak wszystkich biegów wymaga sprawdzenia wspólnej części obwodu |
| Nie działa ani silnik, ani oświetlenie | brak zasilania, uszkodzony przewód, zacisk, wspólne połączenie lub element wejściowy | sprawdź gniazdo innym odbiornikiem i obejrzyj przewód oraz złącza po odłączeniu urządzenia | przy całkowicie martwym okapie nie należy zaczynać od zakupu dmuchawy lub lampy |
| Wentylator buczy i nie startuje | zablokowany wirnik, zużyte łożyskowanie, uszkodzony kondensator pracy albo uzwojenie | przy odłączonym zasilaniu obróć wirnik i poszukaj ocierania, nagromadzonego tłuszczu lub ciała obcego | wirnik obracający się ciężko wskazuje na problem mechaniczny; swobodny ruch nie wyklucza uszkodzenia kondensatora lub silnika |
| Okap stał się głośniejszy lub drży | luźne mocowanie, niewyważony albo zabrudzony wirnik, przedmiot w obudowie, opory kanału, zawór zwrotny lub przenoszenie drgań na szafkę | porównaj hałas na wszystkich biegach, sprawdź mocowanie okapu, przewodu i elementów dmuchawy | grzechotanie sugeruje element mechaniczny; szum nasilający się po podłączeniu przewodu może wynikać z instalacji wentylacyjnej, a nie z awarii silnika |
| Nie świeci listwa LED | lampa LED, złącze, przewód, przycisk oświetlenia albo układ zasilający lampę | ustal, czy wentylator działa i czy problem wystąpił nagle; obejrzyj złącze i moduł pod kątem nadpalenia | sprawny wentylator zawęża poszukiwania do niezależnego obwodu oświetlenia, lecz sam nie wskazuje, czy uszkodzona jest lampa, przycisk czy zasilanie LED |
Słaby ciąg nie musi oznaczać uszkodzenia dmuchawy
Najpierw wyczyść metalowy filtr przeciwtłuszczowy. Instrukcja tego modelu zaleca wykonywanie tej czynności co najmniej raz w miesiącu. Filtr należy ponownie zamontować dopiero po całkowitym wysuszeniu. Zmiana barwy aluminium po myciu nie jest sama w sobie powodem wymiany; znaczenie mają uszkodzenia siatki, ramki lub zatrzasku oraz zanieczyszczenie, którego nie da się usunąć.

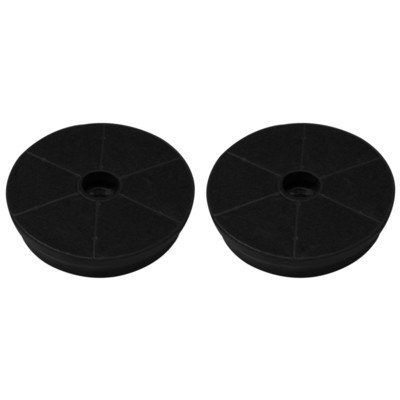

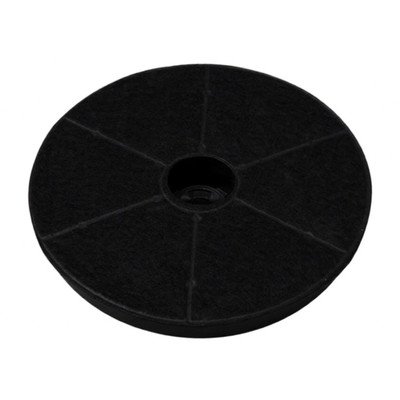

Jeżeli okap pracuje jako pochłaniacz, zużyty filtr węglowy może ograniczać przepływ i przestać skutecznie wiązać zapachy. Takiego filtra nie należy utożsamiać z filtrem tłuszczowym: pełnią inne funkcje i podlegają innym zasadom konserwacji. Standardowego filtra węglowego przeznaczonego dla tego układu nie myje się ani nie regeneruje, o ile oznaczenie konkretnego wkładu nie mówi wyraźnie inaczej.
W trybie wyciągu sprawdź przewód odprowadzający. Zagniecenie elastycznej rury, zabrudzona kratka, niedrożny kanał, zamknięta klapa zwrotna lub liczne ostre załamania mogą zmniejszyć przepływ i zwiększyć hałas. Jeżeli po uchyleniu okna skuteczność wyraźnie rośnie, problemem może być zbyt mały nawiew do szczelnego pomieszczenia. Ten test ocenia warunki wentylacji, ale nie mierzy rzeczywistej wydajności okapu.
Jak sprawdzić przełącznik, wiązkę i silnik
Przed pomiarem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Zdejmij filtr przeciwtłuszczowy, zabezpiecz powierzchnię płyty grzewczej i sfotografuj rozmieszczenie złączy. Nie zakładaj funkcji przewodu wyłącznie na podstawie jego koloru.
Kontrola ciągłości obwodu
Po odłączeniu badanego przewodu od pozostałej instalacji miernik można ustawić na test ciągłości lub pomiar rezystancji. Sprawdzenie przez podłączony układ może dać mylący wynik z powodu równoległych dróg prądu.
- Wiązka: każdy przewód powinien zachowywać ciągłość od jednego końca do drugiego. Przerwa wskazuje na uszkodzenie żyły, zacisku lub konektora.
- Izostat: styk przypisany do wybranego przycisku powinien zmieniać stan po jego naciśnięciu. Brak tej zmiany może oznaczać zużyty przełącznik, ale punkty pomiarowe trzeba ustalić z układu połączeń konkretnego elementu.
- Uzwojenia silnika: przerwa pomiędzy właściwymi wyprowadzeniami może wskazywać na uszkodzenie uzwojenia, przewodu albo zabezpieczenia termicznego. Sama obecność niewielkiej rezystancji nie potwierdza pełnej sprawności silnika i nie wykrywa pewnie zwarć międzyzwojowych.
- Izolacja względem obudowy: zwykły multimetr wykryje jedynie część poważnych zwarć. Pełna ocena izolacji wymaga odpowiedniego miernika i procedury serwisowej.
Nie ma jednej prawidłowej rezystancji dla każdej dmuchawy lub każdego odczepu prędkości. Wyniki należy porównać ze schematem, oznaczeniem silnika albo sprawnym podzespołem o tym samym numerze katalogowym.
Kondensator silnika — tylko jeżeli występuje
Jeżeli przy dmuchawie znajduje się kondensator, przed pomiarem trzeba go odłączyć i bezpiecznie rozładować zgodnie z procedurą serwisową. Miernik z funkcją pojemności powinien wskazać wartość zgodną z oznaczeniem obudowy oraz podaną na niej tolerancją. Wybrzuszenie, wyciek lub wynik wyraźnie poza tolerancją przemawia za wymianą.
Pomiar omomierzem pokazujący chwilowe ładowanie kondensatora nie wystarcza do potwierdzenia jego sprawności pod obciążeniem. Nie należy też dobierać pojemności „na oko” ani zastępować elementu inną wartością tylko dlatego, że ma podobne wymiary.
Pomiar napięcia przy pracującym okapie jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta. Wymaga pracy przy napięciu sieciowym, odpowiednich kwalifikacji, narzędzi i zabezpieczeń. Jeśli na właściwe wyprowadzenie silnika dociera poprawne napięcie, wirnik nie jest zablokowany, a silnik nadal nie startuje, dalsza diagnostyka obejmuje kondensator i dmuchawę. Brak napięcia kieruje uwagę na przełącznik, przewody i połączenia zasilające.
Dostęp do części i wymiana
Podstawowy dostęp serwisowy rozpoczyna się od zdjęcia filtra przeciwtłuszczowego. Element trzeba podtrzymać podczas zwalniania zatrzasku, aby nie spadł na płytę. W wersji pracującej jako pochłaniacz za filtrem tłuszczowym mogą znajdować się także wkłady węglowe zamontowane przy zespole wentylatora.
Dalszy demontaż zależy od wymienianego elementu:
- filtr przeciwtłuszczowy wyjmuje się od spodu bez rozłączania instalacji elektrycznej;
- filtr węglowy zdejmuje się z mocowania przy dmuchawie, zgodnie z kierunkiem blokady danego wkładu;
- lampa LED wymaga odłączenia jej złącza i zwolnienia mocowania modułu; zamiennik musi mieć tę samą specyfikację elektryczną i pasować do otworu montażowego;
- izostat znajduje się przy przednim panelu sterowania; przed odpięciem konektorów warto oznaczyć każde połączenie;

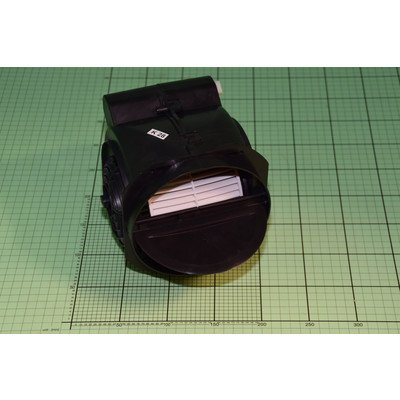

- dmuchawa i jej wiązka są dostępne po zdjęciu filtrów oraz osłon wewnętrznych. Przed wyjęciem zespołu trzeba odłączyć złącza i podtrzymać silnik podczas zwalniania mocowań.
Nie należy podawać napięcia na przypadkowe przewody silnika, zwierać styków izostatu ani uruchamiać rozebranego zespołu bez osłon. Błędne rozpoznanie wyprowadzeń może spowodować zwarcie, uszkodzenie uzwojeń lub porażenie.
Po naprawie sprawdź stabilność mocowań, ułożenie przewodów z dala od wirnika i kompletność osłon. Zamontuj filtry, a następnie przetestuj osobno oświetlenie oraz każdy z trzech biegów. Niepokojące ocieranie, zapach przegrzanej izolacji albo szybkie nagrzewanie silnika oznaczają konieczność przerwania próby.
Jak dobrać część do OMC6274B STUDIO
Podstawowe dane tej strony — OMC6274B STUDIO i kod wyrobu 1194121 — nie powinny być jedynym kryterium doboru. Z tabliczki znamionowej odczytaj:
- pełny model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny.
Tabliczka okapu zwykle znajduje się na obudowie dostępnej po zdjęciu filtra przeciwtłuszczowego. Kopia oznaczeń może być również umieszczona w karcie gwarancyjnej.
Przy porównywaniu części sprawdź numer katalogowy, wykonanie mocowania, kształt złącza, liczbę styków i parametry elektryczne. W przypadku filtrów istotne są także wymiary ramki i położenie zatrzasku, dla lampy LED — kompletność modułu i jego zasilanie, a dla dmuchawy — typ wirnika, obudowa, kierunek wylotu oraz układ wyprowadzeń.
Samo podobieństwo zdjęcia nie wystarcza. Dwie lampy mogą pasować mechanicznie, lecz mieć inne zasilanie, a izostaty z takim samym układem przycisków mogą różnić się stykami. Przed zamówieniem porównaj pełne oznaczenie części z wymontowanego elementu i potwierdź zgodność dla kodu 1194121 oraz numeru fabrycznego okapu.
FAQ — części i naprawa okapu OMC6274B STUDIO
Dlaczego okap działa, ale nie usuwa zapachów?
W trybie pochłaniacza zacznij od oceny filtra węglowego. Może być nasycony mimo prawidłowego przepływu powietrza. Jeżeli okap pracuje jako wyciąg, filtr węglowy nie jest potrzebny, a kontrola powinna objąć filtr przeciwtłuszczowy, przewód odprowadzający, kanał i dopływ powietrza do kuchni.
Czy działające oświetlenie oznacza, że silnik jest sprawny?
Nie. W tym modelu oświetlenie jest sterowane niezależnie od wentylatora. Świecąca listwa potwierdza tylko część toru zasilania. Brak pracy silnika nadal może wynikać z izostatu, wiązki, kondensatora — jeżeli występuje — lub dmuchawy.
Co oznacza, gdy działa tylko jeden albo dwa biegi?
Taki objaw nie przesądza o uszkodzeniu całego silnika. Należy sprawdzić odpowiednie styki izostatu, konektory, przewody oraz odczepy prędkości dmuchawy. Porównanie zachowania wszystkich trzech przycisków pomaga zawęzić obszar usterki.
Czy filtr węglowy można umyć razem z filtrem aluminiowym?
Nie, jeśli jest to standardowy filtr węglowy bez potwierdzonej funkcji regeneracji. Metalowy filtr przeciwtłuszczowy jest przeznaczony do okresowego mycia, natomiast nasycony wkład węglowy wymienia się. Zawsze należy sprawdzić oznaczenie konkretnego filtra.
Czy buczenie po włączeniu oznacza uszkodzony silnik?
Nie zawsze. Najpierw przy odłączonym zasilaniu sprawdź, czy wirnik obraca się swobodnie i nic o niego nie ociera. Przy swobodnym ruchu przyczyną może być kondensator pracy, jeżeli znajduje się w danym wykonaniu, uzwojenie silnika lub niewłaściwe połączenie.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Przygotuj model OMC6274B STUDIO, kod wyrobu 1194121 oraz pełny 14-cyfrowy numer fabryczny. Dodatkowo odczytaj oznaczenie ze starej części i porównaj mocowanie, złącza, wymiary oraz parametry elektryczne.
