1193724 - OMC9751B (OMC9751B) Amica
Części do okapu Amica OMC9751B o kodzie wyrobu 1193724 obejmują elementy filtracji, sterowania, oświetlenia, zasilania i przepływu powietrza. Przed zakupem ustal, czy przyczyną słabego wyciągu, hałasu lub braku reakcji jest część okapu, filtr czy instalacja wentylacyjna. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać właściwą grupę części do Amica OMC9751B?
W okapie OMC9751B poszczególne funkcje są realizowane przez kilka współpracujących zespołów: filtr przeciwtłuszczowy, opcjonalne filtry węglowe używane w trybie pochłaniacza, dmuchawę z turbiną, układ sterowania, pilot, oświetlenie LED, wiązki oraz elementy kanału wylotowego. Ten sam objaw może mieć różne przyczyny, dlatego zakupu modułu albo silnika nie należy opierać wyłącznie na tym, że okap przestał reagować lub słabiej usuwa parę.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Słaby przepływ w trybie wyciągu | zatłuszczony filtr, niedrożny lub zwężony kanał, zablokowana klapa zwrotna, brak nawiewu do kuchni, zabrudzona turbina | stan filtra, drożność wylotu, ułożenie przewodu i dopływ powietrza do pomieszczenia | poprawa po oczyszczeniu filtra lub rozszczelnieniu okna wskazuje na opory przepływu, a nie od razu na uszkodzenie dmuchawy |
| Zapachy pozostają w trybie pochłaniacza | zużyte, brakujące albo niewłaściwe filtry węglowe | sprawdzić obecność obu filtrów, czas eksploatacji i oznaczenie | sprawna turbina nie przywróci zdolności zużytego węgla aktywnego do pochłaniania zapachów |
| Silnik buczy, lecz turbina nie rusza | blokada wirnika, uszkodzenie łożysk, kondensatora silnika, uzwojenia lub sterowania | po odłączeniu zasilania sprawdzić swobodę obrotu turbiny i ślady ocierania | opór mechaniczny kieruje diagnostykę na dmuchawę; swobodny obrót nie potwierdza sprawności elektrycznej silnika |
| Okap jest całkowicie martwy | gniazdo, przewód sieciowy, złącze, zabezpieczenie lub zasilacz elektroniki | sprawdzić inne urządzenie w gnieździe, przewód i połączenia, a następnie zasilanie modułu | obecność napięcia w gnieździe nie dowodzi, że zasilanie dociera prawidłowo do elektroniki |
| Oświetlenie działa, ale wentylator nie | dmuchawa, jej zasilanie, wiązka lub wyjście sterownika | sprawdzić złącza silnika, swobodę turbiny i reakcję na poszczególne biegi | działająca listwa LED wskazuje, że okap otrzymuje zasilanie, ale nie rozstrzyga o sprawności obwodu silnika |
| Wentylator działa, ale LED nie świeci | listwa LED, jej przewód, zasilacz oświetlenia lub wyjście modułu | obejrzeć złącza i przewody, sprawdzić, czy problem dotyczy całej listwy | brak światła nie musi oznaczać uszkodzenia głównego modułu sterującego |
| Sterowanie gestem nie reaguje | zabrudzone pole czujnika, zakłócenie odbicia, czujnik, przewód lub elektronika | oczyścić i osuszyć powierzchnię, a następnie porównać reakcję na gest i pilot | jeżeli pilot działa, zasilanie główne i część sterownika prawdopodobnie pracują; podejrzenie przesuwa się w stronę czujnika lub jego połączeń |
| Głośna praca albo drgania | oblepiona lub uszkodzona turbina, luźne mocowanie, filtr, klapa zwrotna, rezonans kanału | ustalić, czy dźwięk pochodzi z obudowy, dmuchawy czy przewodu wentylacyjnego | zmiana hałasu po dotknięciu zabudowy wskazuje na rezonans, a cykliczne ocieranie na problem z turbiną |
Słaby wyciąg nie zawsze oznacza uszkodzony silnik
Najpierw ustal tryb pracy okapu. Wyciąg odprowadza powietrze kanałem poza pomieszczenie, natomiast pochłaniacz oczyszcza je przez filtry węglowe i zwraca do kuchni. Filtr węglowy nie poprawi drożności instalacji wyciągowej, a udrażnianie kanału nie przywróci chłonności zużytego węgla aktywnego.

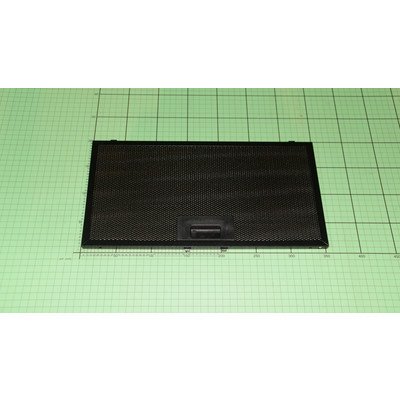

W trybie wyciągu zacznij od metalowego filtra przeciwtłuszczowego. Nagromadzony tłuszcz ogranicza przepływ, zwiększa hałas i osadza się na dmuchawie. Filtr można wyjąć i oczyścić zgodnie z instrukcją urządzenia. Krótkie porównanie przepływu z filtrem i bez niego wykonuj bez gotowania, nie wkładając rąk ani przedmiotów w pobliże turbiny. Wyraźna poprawa po zdjęciu filtra wskazuje na jego zabrudzenie, ale nie ocenia drożności dalszej części kanału.
Jeżeli filtr jest czysty, sprawdź, czy przewód nie został zgnieciony, zwężony reduktorem, zatkany albo poprowadzony przez wiele ostrych kolan. Ograniczony nawiew do szczelnej kuchni również może osłabić działanie wyciągu. Jeżeli po uchyleniu okna przepływ wyraźnie wzrasta, przed wymianą dmuchawy trzeba rozwiązać problem dopływu powietrza. W budynku wielorodzinnym sposób podłączenia okapu powinien być zgodny z zasadami obowiązującymi dla danego kanału wentylacyjnego.
Filtry węglowe w trybie pochłaniacza
Do OMC9751B o kodzie 1193724 producent przypisuje filtr węglowy KF 17191, występujący jako komplet dwóch sztuk. Producent wskazuje orientacyjną wymianę średnio co 3–4 miesiące, jednak rzeczywisty okres zależy od intensywności gotowania. Pogorszenie neutralizacji zapachów przy zachowanym przepływie jest ważniejszą wskazówką niż sam wiek filtra.
Filtrów węglowych nie należy kupować wyłącznie na podstawie średnicy widocznej na zdjęciu. Liczą się oznaczenie katalogowe, sposób mocowania, wysokość oraz liczba elementów. Wymiana jednego filtra z kompletu może powodować nierównomierny opór przepływu.
Jak sprawdzić dmuchawę i silnik?
Po odłączeniu okapu od zasilania wyjmij filtr przeciwtłuszczowy i obejrzyj dostępny obszar turbiny. Sprawdź, czy łopatki nie są oblepione tłuszczem, pęknięte lub przesunięte oraz czy nic nie ociera o obudowę. Turbina powinna obracać się bez wyraźnego zacinania. Nie próbuj jej rozpędzać przy podłączonym zasilaniu ani uruchamiać silnika z ręką wewnątrz obudowy.
Jeżeli wirnik jest zablokowany, najpierw usuń przyczynę mechaniczną. Gdy obraca się swobodnie, a silnik tylko buczy, diagnostyka obejmuje kondensator — jeśli występuje jako osobny element w danym wykonaniu — uzwojenia, wiązkę oraz wyjście sterownika.
Kondensator mierzy się po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego wyprowadzenia. Multimetr ustawiony na pomiar pojemności powinien wskazać wartość zgodną z oznaczeniem na obudowie i podaną tolerancją. Wynik znacznie zaniżony, brak pojemności albo zwarcie uzasadniają wymianę. Poprawny pomiar pojemności nie wykrywa jednak każdego uszkodzenia ujawniającego się dopiero pod obciążeniem.
Ciągłość uzwojeń silnika sprawdza się przy odłączonych przewodach, porównując wynik ze schematem lub dokumentacją konkretnej dmuchawy. Nie istnieje jedna prawidłowa rezystancja dla wszystkich silników okapów. Zwykły multimetr może wykryć przerwę lub oczywiste zwarcie, lecz nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem.
Brak reakcji sterowania, pilota lub całego okapu
Jeżeli nie działa ani wentylator, ani oświetlenie, rozpocznij od gniazda, wtyczki i przewodu sieciowego. Obejrzyj przewód pod kątem przecięcia, przegrzania i wyrwania z odciążenia. Pomiar ciągłości przewodu wykonuje się po wyjęciu wtyczki z gniazda i odłączeniu badanego obwodu od elektroniki.
Gdy okap otrzymuje zasilanie, a panel pozostaje martwy, możliwe są usterki zasilacza niskonapięciowego, zabezpieczenia, połączeń lub modułu. Przerwany bezpiecznik na płytce nie jest samodzielnym dowodem, że wystarczy go wymienić. Najpierw trzeba znaleźć powód jego zadziałania, na przykład zwarcie w zasilaczu, silniku albo innym obciążeniu. Założenie elementu o większym prądzie znamionowym może powiększyć uszkodzenie i stworzyć zagrożenie pożarowe.
W przypadku sterowania gestem pomocne jest porównanie metod obsługi:
- jeżeli okap reaguje na pilot, ale nie na gest, sprawdź czystość pola czujnika, jego przewód i płytkę sterowania sensorowego;
- jeżeli nie działa pilot, lecz sterowanie gestem pracuje, zacznij od baterii, styków i samego pilota;
- jeżeli żadna metoda nie działa, ale wskaźniki świecą, należy sprawdzić zasilanie logiki, komunikację między płytkami oraz stan sterownika;
- jeżeli panel przygasa przy próbie uruchomienia dmuchawy, możliwe jest przeciążenie zasilacza, zwarcie obciążenia albo spadek napięcia — nie jest to automatyczne wskazanie panelu do wymiany.
Pomiary na pracującym module mogą odbywać się przy napięciu sieciowym i na nieizolowanych punktach płytki. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i bezpiecznego stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do części i bezpieczny demontaż
Tabliczka znamionowa okapu Amica znajduje się wewnątrz obudowy i można uzyskać do niej dostęp po zdemontowaniu filtra aluminiowego. Jest to również pierwszy etap oględzin filtrów, turbiny i części połączeń.
- Odłącz okap od sieci i zabezpiecz go przed przypadkowym ponownym podłączeniem.
- Podeprzyj filtr przeciwtłuszczowy, zwolnij jego zatrzask i wyjmij go bez wyginania ramki.
- Zrób zdjęcie tabliczki znamionowej oraz rozmieszczenia przewodów i złączy.
- Usuń luźny tłuszcz z obszaru roboczego, nie zalewając silnika, płytek ani złączy środkiem czyszczącym.
- Przed odłączeniem wiązek oznacz ich położenie. Nie ciągnij za przewody — chwytaj za obudowę złącza.
- Przy wymianie dmuchawy sprawdź położenie turbiny, gumowych elementów tłumiących, kanału wylotowego i klapy zwrotnej.
- Po montażu upewnij się, że przewody nie znajdują się w zasięgu wirnika ani przy ostrych krawędziach.
Dostęp do modułu, listwy LED lub kompletnej dmuchawy może wymagać zdjęcia dodatkowej osłony, a w niektórych zabudowach także podparcia i wysunięcia okapu z mebla. Nie należy traktować widocznych po wyjęciu filtra wkrętów jako mocowań jednej części bez sprawdzenia ich funkcji — część z nich może utrzymywać cały okap w zabudowie.
Po naprawie wykonaj próbę kolejno dla oświetlenia, sterowania i każdego biegu. Zwróć uwagę na ocieranie turbiny, zapach przegrzanej izolacji, iskrzenie, nierówną pracę i nadmierne nagrzewanie. W razie takich objawów natychmiast odłącz zasilanie.
Jak dobrać część do OMC9751B?
Dla urządzeń Amica przygotuj trzy dane z tabliczki znamionowej:
- pełny model OMC9751B,
- kod wyrobu 1193724,
- pełny, 14-cyfrowy numer fabryczny.
Sam napis OMC9751B może nie wystarczyć do potwierdzenia każdego elementu elektronicznego lub konstrukcyjnego. Moduły, płytki sensorowe, wiązki i lampy mogą występować w rewizjach różniących się oprogramowaniem, rozmieszczeniem złączy albo wykonaniem mechanicznym. Identyczne gniazdo nie potwierdza zgodności elektrycznej.
Przy doborze sprawdzaj cechy zależne od rodzaju części:
- filtr przeciwtłuszczowy: wymiary zewnętrzne, grubość, kolor ramki i położenie zatrzasku;
- filtr węglowy: symbol KF 17191, komplet dwóch sztuk i sposób mocowania;
- dmuchawa: numer części, kształt obudowy, mocowania, kierunek wylotu i złącze;
- moduł lub płytka sterowania: numer katalogowy, oznaczenie płytki i jej rewizja;
- listwa LED: wymiary, mocowanie, złącze oraz parametry zasilania właściwe dla oryginalnego układu;
- pilot: potwierdzona zgodność z odbiornikiem i systemem sterowania konkretnego wykonania;
- wiązka przewodów: liczba torów, układ pinów, długość i rodzaj zakończeń.
Jeżeli część jest spalona lub oznaczenie stało się nieczytelne, nie dobieraj jej tylko ze zdjęcia. Prześlij zdjęcie tabliczki znamionowej, całego elementu, jego złączy i zachowanych oznaczeń. Inne modele o podobnej szerokości znajdziesz w kategorii okapów Amica o szerokości 70–90 cm, ale zgodność części nadal wymaga potwierdzenia po danych urządzenia.
FAQ – części i naprawa Amica OMC9751B
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, kanał, klapę zwrotną i dopływ powietrza do kuchni. Dmuchawę podejrzewaj mocniej, gdy turbina pracuje nierówno, nie osiąga kolejnych biegów, ociera lub nie rusza mimo prawidłowego zasilania.
Jaki filtr węglowy pasuje do Amica OMC9751B 1193724?
Producent przypisuje filtr KF 17191, stosowany jako komplet dwóch sztuk w trybie pochłaniacza. Przed zakupem potwierdź kod wyrobu 1193724, ponieważ podobna nazwa lub średnica filtra nie gwarantują właściwego mocowania.
Dlaczego okap działa z pilota, ale nie reaguje na gesty?
Taki wynik wskazuje, że główne zasilanie i część funkcji sterownika działają. Sprawdź czystość oraz suchość pola czujnika, połączenie płytki sensorowej i jej zasilanie. Nie przesądza to jeszcze, czy uszkodzony jest sam czujnik, przewód czy odpowiednie wejście modułu.
Czy można wymienić bezpiecznik na płytce bez dalszej diagnostyki?
Nie należy tego robić. Przerwany bezpiecznik może być skutkiem zwarcia w zasilaczu, silniku lub innym obciążeniu. Trzeba ustalić przyczynę i zastosować element o dokładnie takich parametrach, jakie przewidziano dla danej płytki.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica tabliczka znajduje się wewnątrz obudowy. Dostęp uzyskuje się po wyjęciu filtra aluminiowego. Zapisz model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
Czy moduł o takim samym złączu będzie pasował?
Nie musi. Zgodność zależy również od numeru katalogowego, rewizji elektroniki, sposobu sterowania i oprogramowania. Przed zakupem porównaj oznaczenia obu stron płytki i potwierdź część według pełnych danych okapu.
