Części do okapu wyspowego Amica OWS451O o kodzie wyrobu 1160602 obejmują elementy napędu, sterowania, oświetlenia i układu wylotowego. Przed zakupem ustal, czy słabe pochłanianie wynika z filtrów lub instalacji, a brak pracy — z silnika, kondensatora czy elektroniki. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do okapu Amica OWS451O 1160602 — od objawu do właściwego podzespołu
Amica OWS451O o kodzie wyrobu 1160602 jest okapem wyspowym montowanym do sufitu. Może pracować jako wyciąg, który odprowadza powietrze do kanału, albo jako pochłaniacz zawracający przefiltrowane powietrze do kuchni. To rozróżnienie ma znaczenie podczas diagnostyki: słabe usuwanie zapachów w trybie pochłaniacza kieruje uwagę między innymi na filtry węglowe, natomiast w trybie wyciągu trzeba ocenić także drożność i wykonanie przewodu wentylacyjnego.
W tym modelu występują oddzielne zespoły odpowiadające za zasysanie powietrza, sterowanie i oświetlenie LED. Podobny objaw może mieć kilka przyczyn, dlatego silnika, sterownika lub transformatora nie należy wymieniać wyłącznie na podstawie tego, że okap „nie działa”.
Co sprawdzić przy typowych objawach
| Objaw | Możliwe przyczyny | Sprawdzenie | Jak rozumieć wynik |
| Okap jest całkowicie martwy | brak zasilania, uszkodzony przewód, złącze, zabezpieczenie płytki albo zasilacz elektroniki | sprawdź gniazdo innym odbiornikiem, wtyczkę i przewód; po odłączeniu zasilania obejrzyj złącza oraz płytkę | sprawne gniazdo nie potwierdza jeszcze, że napięcie dociera przez cały obwód okapu |
| Wyświetlacz działa, ale wentylator nie rusza | zablokowana turbina, zatłuszczenie, kondensator silnika, uzwojenie, przewody lub tor sterowania | przy odłączonym okapie skontroluj swobodę ruchu turbiny i połączenia; kondensator zbadaj miernikiem pojemności poza obwodem | swobodna turbina wyklucza blokadę mechaniczną, ale nie potwierdza sprawności kondensatora, silnika ani sterowania |
| Silnik buczy i ma trudność z rozruchem | opory mechaniczne, uszkodzony kondensator, zużycie silnika lub nieprawidłowe zasilanie | nie pomagaj wirnikowi ręką przy podłączonym urządzeniu; po odłączeniu sprawdź turbinę, łożyskowanie i pojemność kondensatora | pojemność wyraźnie poza wartością i tolerancją z obudowy uzasadnia wymianę kondensatora; prawidłowy wynik nie wyklucza usterki silnika pod obciążeniem |
| Okap pracuje, lecz słabo zasysa | brudny filtr tłuszczowy, zużyte filtry węglowe, niedrożny lub zgnieciony przewód, zamknięta klapka zwrotna, brak dopływu powietrza | porównaj pracę po oczyszczeniu filtra, sprawdź tryb instalacji oraz drożność wylotu i ruch klapek | poprawa po obsłudze filtrów wskazuje na opór przepływu, a nie automatycznie na uszkodzenie silnika |
| Pojawiło się grzechotanie lub drgania | zabrudzona albo uszkodzona turbina, ocieranie o obudowę, luźne mocowanie, klapki zwrotne lub przewód | zlokalizuj dźwięk na różnych biegach; po odłączeniu obejrzyj łopatki, obudowę i połączenie z kanałem | hałas zależny od obrotów zwykle kieruje uwagę na część wirującą, a stukanie przy podmuchach może pochodzić z klapek |
| Nie działa oświetlenie LED | lampa LED, przewód, złącze, transformator lub wyjście sterownika | sprawdź, czy awaria dotyczy tylko światła; obejrzyj złącza i oznaczenia napięć na lampie oraz zasilaczu | działający wentylator zawęża usterkę do obwodu oświetlenia, lecz nie rozstrzyga między lampą a jej zasilaniem |
| Przyciski reagują nieprawidłowo | zabrudzenie lub wilgoć na panelu, luźne złącze, uszkodzenie panelu albo sterownika | oczyść i osusz panel bez zalewania go, wykonaj kontrolowane odłączenie zasilania, następnie sprawdź wiązki | chwilowy powrót działania nie jest dowodem pełnej sprawności elektroniki; nawracająca usterka wymaga diagnostyki płytki i panelu |
Słabe pochłanianie nie musi oznaczać uszkodzenia silnika
Najpierw ustal sposób pracy okapu. W trybie pochłaniacza powietrze wraca do pomieszczenia, a usuwanie zapachów zależy od stanu filtrów węglowych. Filtr nasycony zapachami nie odzyskuje skuteczności po umyciu. Jego wariant należy jednak potwierdzić katalogowo dla konkretnego wykonania urządzenia — nie wystarczy dopasowanie średnicy lub wyglądu.

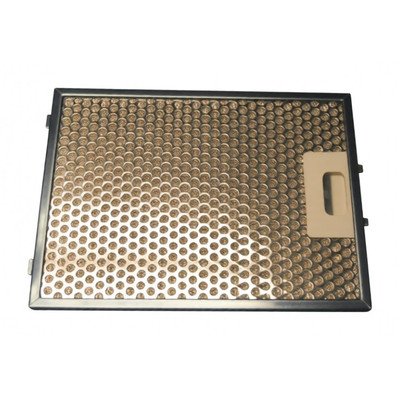

Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed turbiną i wnętrzem okapu. Instrukcja tej rodziny urządzeń zaleca jego czyszczenie co miesiąc podczas normalnej eksploatacji. Silnie zatłuszczony filtr zwiększa opór przepływu, obniża wydajność i może nasilać hałas. Przed podejrzeniem silnika filtr trzeba wyjąć, umyć zgodnie z instrukcją, wysuszyć i prawidłowo osadzić.
Przy pracy jako wyciąg sprawdź również:
- czy przewód nie został zgnieciony albo gwałtownie zwężony;
- czy połączenie króćca, klapek i rury jest szczelne oraz stabilne;
- czy klapki zwrotne otwierają się bez ocierania;
- czy kanał jest drożny i przeznaczony do podłączenia okapu;
- czy do kuchni może napływać powietrze uzupełniające.
Test z kartką przy filtrze może jedynie pokazać, że występuje przepływ. Nie mierzy wydajności i nie pozwala samodzielnie rozstrzygnąć, czy silnik osiąga parametry przewidziane dla urządzenia.

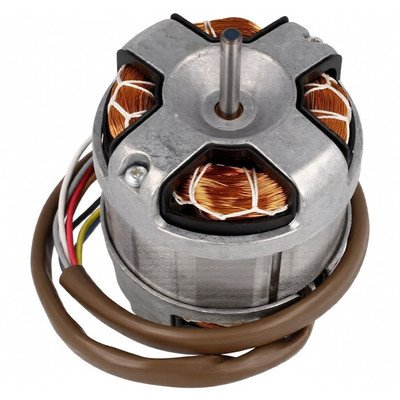

Jak sprawdzić silnik, turbinę i kondensator
Po odłączeniu okapu od zasilania zdejmij filtr przeciwtłuszczowy. Uzyskasz w ten sposób dostęp do wnętrza korpusu i możliwość oceny turbiny, zabrudzeń oraz części połączeń. Nie chwytaj okapu za filtr ani osłonę. Jest to ciężkie urządzenie sufitowe, dlatego wszelkie prace przy konstrukcji nośnej, kominie i górnym zespole powinny być prowadzone przy zabezpieczonym korpusie, najlepiej przez dwie osoby.

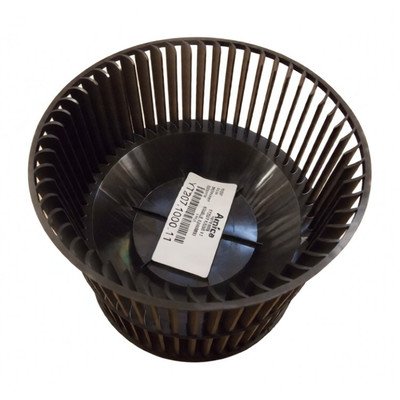

Turbina powinna obracać się bez ocierania o obudowę. Warstwa tłuszczu może zaburzać jej wyważenie, ale pękniętej, odkształconej lub poluzowanej turbiny nie należy naprawiać klejem. Trzeba dobrać część o właściwym profilu, kierunku pracy i sposobie mocowania.
Kondensator silnika bada się po odłączeniu jego przewodów i bezpiecznym rozładowaniu. Ustaw miernik na pomiar pojemności i porównaj wynik z wartością oraz tolerancją nadrukowaną na konkretnym kondensatorze. Widoczne pęknięcie, wybrzuszenie lub wyciek dyskwalifikuje element, lecz brak zmian na obudowie nie potwierdza jego sprawności. Zamiennik musi mieć właściwą pojemność, co najmniej odpowiednią klasę napięciową, przeznaczenie do pracy z silnikiem oraz pasujące mocowanie i zakończenia.
Ciągłość uzwojeń silnika można sprawdzić po odłączeniu wiązki, ale sama obecność rezystancji nie dowodzi, że silnik jest sprawny. Pomiar omomierzem nie wykryje wszystkich zwarć międzyzwojowych ani problemów ujawniających się po nagrzaniu. Rezystancja izolacji do obudowy wymaga odpowiedniego miernika izolacji i interpretacji właściwej dla silnika.

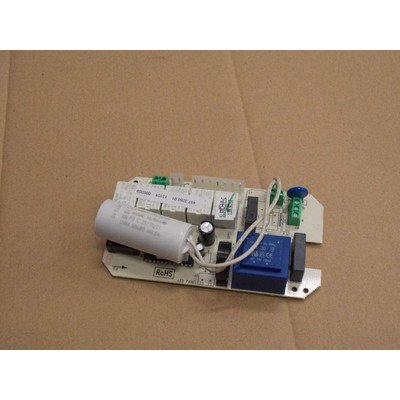

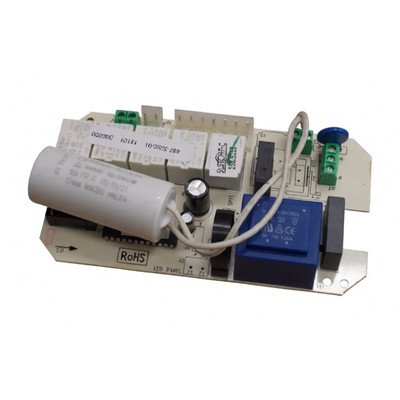

Sterownik i oświetlenie — nie wymieniaj modułu w ciemno
Jeżeli nie działa ani panel, ani oświetlenie, zacznij od toru zasilania: przewodu, złączy, zabezpieczeń i sekcji zasilacza na płytce. Przepalony bezpiecznik elektroniczny jest skutkiem, a nie pełną diagnozą. Wymiana samego zabezpieczenia bez znalezienia przyczyny może doprowadzić do ponownego uszkodzenia.
Gdy wentylator działa, ale nie świeci lampa, usterka jest bardziej prawdopodobna w obwodzie oświetlenia: lampie LED, transformatorze lub sterowaniu jego wyjściem. Napięcia wyjściowe sprawdza się według oznaczeń konkretnego zasilacza i lampy. Nie należy przykładać przypadkowego napięcia bezpośrednio do modułu LED ani zakładać, że każdy zasilacz LED w okapie ma takie samo wyjście.
Pomiary na zasilanej płytce i w obwodach 230 V są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i zabezpieczenia urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do części i kolejność demontażu
Do filtrów, lampy i podstawowych oględzin wnętrza dostęp prowadzi od spodu korpusu. Przed rozpoczęciem pracy:
- Odłącz zasilanie w sposób uniemożliwiający przypadkowe włączenie okapu.
- Zabezpiecz płytę grzejną i przygotuj stabilne podparcie — nie pracuj z przypadkowego stołka.
- Wyjmij filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania zatrzasku.
- Oznacz położenie wtyczek i wykonaj zdjęcia połączeń przed ich rozpięciem.

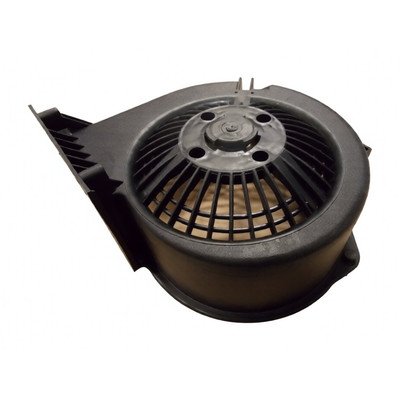

- Przy demontażu silnika podtrzymuj zespół, aby nie obciążyć przewodów ani plastikowej obudowy dmuchawy.
- Przed zamknięciem obudowy sprawdź, czy turbina obraca się swobodnie, przewody nie leżą przy części wirującej, a filtr jest prawidłowo osadzony.
Dostęp do górnych przyłączy, elementów sterowania lub przewodu w kominie może wymagać zdjęcia osłon znajdujących się przy suficie. Nie luzuj mocowania całego okapu bez jego podparcia. Podczas składania nie ściskaj wiązek między osłonami i nie pozostawiaj luźnego przewodu odprowadzającego, który może odłączyć się na najwyższym biegu.
Jak dobrać część do Amica OWS451O
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model OWS451O;
- kod wyrobu 1160602;
- pełny, 14-cyfrowy numer fabryczny.
Nazwa OWS451O nie wystarcza, ponieważ występują inne wykonania o podobnym oznaczeniu. W sklepie znajduje się również osobna wersja 1160681 OWS451O (Sideme/AH5014). Części z tych wykonań nie powinny być uznawane za zamienne bez potwierdzenia katalogowego.
Przy porównywaniu podzespołu zwróć uwagę na cechy właściwe dla jego rodzaju:
- silnik i turbina: konstrukcja obudowy, mocowanie, złącze, liczba wyprowadzeń i zgodność zespołu;
- kondensator: pojemność, tolerancja, napięcie znamionowe, rodzaj pracy, końcówki i uchwyt;
- sterownik: numer części, wersja płytki, rozmieszczenie złączy i ewentualna konfiguracja;
- lampa i transformator: napięcie, moc, typ wyjścia, złącze i wymiary montażowe;
- przyłącze i klapki: średnica, kształt kołnierza, rozstaw mocowań oraz kierunek otwierania;

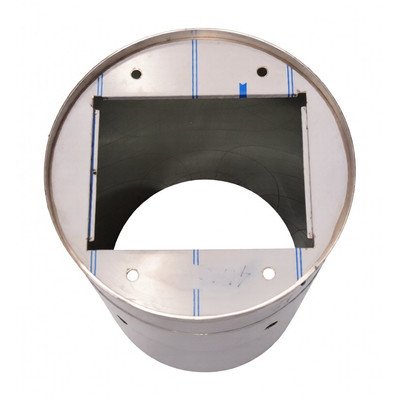

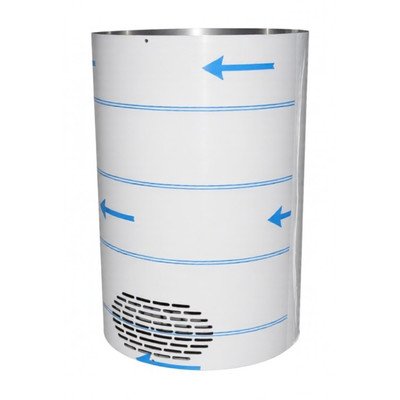

- obudowy i osłony: strona montażu, wymiary, punkty zaczepienia i wariant wykończenia.
Samo podobieństwo zdjęcia lub identyczna wtyczka nie potwierdza zgodności elektrycznej. Przed zamówieniem porównaj numer starej części, a jeżeli jest nieczytelny, przygotuj zdjęcie tabliczki znamionowej oraz fotografie podzespołu, złącza i mocowania.
FAQ — części i naprawa okapu Amica OWS451O
Dlaczego okap działa, ale słabo usuwa parę?
Najpierw wyczyść metalowy filtr tłuszczowy i ustal, czy okap pracuje jako wyciąg, czy pochłaniacz. W wyciągu sprawdź kanał, rurę, klapki i dopływ powietrza. W pochłaniaczu oceń stan filtrów węglowych. Dopiero po wykluczeniu oporów przepływu diagnozuj turbinę i silnik.
Czy buczenie oznacza uszkodzony silnik?
Nie zawsze. Buczenie przy braku rozruchu może powodować zablokowana turbina, nadmierne opory mechaniczne, niesprawny kondensator albo nieprawidłowe sterowanie. Sprawdzenie swobody turbiny i pomiar pojemności pomagają zawęzić przyczynę, lecz nie zastępują testu silnika pod obciążeniem.
Jak sprawdzić kondensator w okapie?
Odłącz go od obwodu, bezpiecznie rozładuj i zmierz pojemność. Wynik porównaj z oznaczeniem oraz tolerancją na obudowie. Nie stosuj wartości „typowej dla okapów”, ponieważ pojemność musi odpowiadać konkretnemu silnikowi.
Czy przy braku reakcji panelu trzeba wymienić sterownik?
Nie od razu. Należy sprawdzić zasilanie, przewód, złącza, zabezpieczenia i sekcję zasilacza płytki. Moduł może być naprawialny, a jego wymiana bez diagnozy nie usuwa ewentualnego zwarcia w innym podzespole.
Czy część opisana tylko jako OWS451O będzie pasować?
Nie można tego potwierdzić na podstawie samej nazwy. Do doboru potrzebne są model, kod wyrobu 1160602 i 14-cyfrowy numer fabryczny. Trzeba również sprawdzić numer oraz wykonanie starej części.
Czy filtr węglowy jest potrzebny w każdym okapie OWS451O?
Filtr węglowy jest potrzebny podczas pracy jako pochłaniacz, gdy powietrze wraca do kuchni. Przy prawidłowym podłączeniu w trybie wyciągu filtr węglowy nie jest stosowany, ponieważ zwiększałby opór przepływu.
