1190844 - OWC4241BO (OWC4241BO) Amica
Części do okapu wyspowego Amica OWC4241BO, kod wyrobu 1190844, pomagają usunąć problemy ze słabym pochłanianiem, hałasem, oświetleniem i zmianą biegów. Przed zakupem sprawdź filtry, drożność instalacji, dmuchawę oraz przełącznik. Właściwy element dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej, a nie tylko na podstawie wyglądu.
Części do okapu Amica OWC4241BO 1190844
OWC4241BO jest okapem wyspowym z jednym silnikiem, trzema prędkościami, przyciskowym przełącznikiem typu izostat i niezależnie włączanym oświetleniem LED GU10 3 W. Może pracować jako wyciąg, odprowadzający powietrze przewodem wentylacyjnym, albo jako pochłaniacz, który zwraca przefiltrowane powietrze do kuchni. Rozróżnienie trybu pracy jest ważne podczas diagnostyki: filtr węglowy jest potrzebny w pochłaniaczu, natomiast przy prawidłowo podłączonym wyciągu nie powinien pozostawać na drodze przepływu powietrza.
Do naprawy mogą być potrzebne między innymi filtr przeciwtłuszczowy, filtr węglowy, kompletna dmuchawa, przełącznik, wiązka przewodów, lampa GU10, reduktor z klapką lub elementy osłony komina. Objaw nie wskazuje jednak automatycznie części do wymiany — najpierw trzeba ustalić, czy problem leży w okapie, filtrach, instalacji powietrznej czy zasilaniu.
Jak rozpoznać przyczynę usterki okapu
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zbiera parę | Zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, zgnieciony lub niedrożny przewód, zablokowana klapka, brak dopływu powietrza albo spadek obrotów dmuchawy | Porównaj pracę po oczyszczeniu filtra, skontroluj przewód i wylot oraz sprawdź, czy wirnik obraca się bez ocierania | Wyraźna poprawa po obsłudze filtrów lub instalacji przemawia przeciwko wymianie silnika. Brak poprawy uzasadnia kontrolę dmuchawy i jej zasilania |
| Okap buczy, lecz wirnik nie rusza lub rusza powoli | Zablokowany wirnik, zużyte łożyskowanie, uszkodzenie uzwojenia albo — jeśli występuje przy danej dmuchawie — kondensatora pracy | Przy odłączonym zasilaniu sprawdź swobodę wirnika. Technik może zbadać uzwojenia, kondensator i napięcie doprowadzane do silnika | Opór mechaniczny wskazuje na dmuchawę lub zabrudzenie. Swobodny wirnik nie potwierdza jednak sprawności elektrycznej silnika |
| Wentylator nie działa, ale oświetlenie świeci | Przełącznik biegów, złącze, wiązka, kondensator lub dmuchawa | Sprawdź stan styków i przewodów bez napięcia oraz ciągłość obwodów zgodnie ze schematem konkretnego wykonania | Działające światło potwierdza, że przynajmniej część okapu jest zasilana, ale nie rozstrzyga o zasilaniu obwodu silnika |
| Działa tylko jeden bieg albo różnice prędkości zanikły | Zużyte styki izostatu, luźne połączenie, uszkodzenie odczepów silnika lub obwodu sterującego biegami | Skontroluj przełącznik i wiązkę. Pomiary odczepów wykonuj po odłączeniu silnika, według jego oznaczeń, nie kolorów przewodów | Przerwa na jednym torze może wyjaśnić brak biegu. Sama ciągłość uzwojeń nie potwierdza prawidłowej pracy silnika pod obciążeniem |
| Wentylator działa, ale nie świeci lampa | Uszkodzona lampa LED GU10 3 W, oprawka, przewody lub styk przycisku światła | Po odłączeniu zasilania obejrzyj oprawkę i zamontuj źródło o parametrach zgodnych z fabrycznym | Jeżeli nowa, zgodna lampa nie działa, nie wymieniaj kolejnych żarówek — potrzebna jest kontrola oprawki, przewodów i przełącznika |
| Nie działa ani wentylator, ani oświetlenie | Brak zasilania, uszkodzony przewód, połączenie zasilające lub wspólny element przełącznika | Najpierw sprawdź zabezpieczenie obwodu i inne odbiorniki w punkcie zasilania, a następnie połączenia okapu | Obecność napięcia w gnieździe nie oznacza jeszcze, że dociera ono przez przewód i złącza do obwodów urządzenia |
Słaby ciąg nie musi oznaczać uszkodzonego silnika
W pierwszej kolejności wyjmij i oceń metalowy filtr przeciwtłuszczowy. W tym modelu ma on wymiary katalogowe 222,5 × 250 × 9 mm. Filtr należy zwolnić zatrzaskiem od spodu, opuścić i wysunąć z prowadzenia. Producent zaleca jego mycie co miesiąc łagodnym detergentem, ręcznie albo w zmywarce. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany; część trzeba zastąpić, gdy jest odkształcona, przerwana, nie daje się zamocować lub pozostaje niedrożna mimo czyszczenia.
W trybie pochłaniacza skontroluj filtr węglowy. Nasycenie może objawiać się słabszym usuwaniem zapachów i ograniczeniem przepływu, mimo że silnik pracuje. Standardowego filtra węglowego przewidzianego dla tej rodziny okapów nie należy myć ani regenerować; instrukcja określa wymianę co 3–4 miesiące, a przy intensywnym gotowaniu częściej. W trybie wyciągu sprawdź natomiast, czy filtr węglowy został usunięty i czy przewód wentylacyjny nie jest załamany, zwężony lub zablokowany.
Model ma wylot o średnicy nominalnej 150 mm. Redukcja przekroju, liczne ostre kolana, niedrożna klapka albo brak dopływu świeżego powietrza do szczelnego pomieszczenia mogą zwiększać hałas i obniżać rzeczywistą skuteczność. Jeżeli po uchyleniu okna przepływ wyraźnie się poprawia, przed zakupem dmuchawy należy ocenić wentylację pomieszczenia i sposób wykonania kanału.
Kontrola dmuchawy, przełącznika i wiązki
Przed zdjęciem filtra lub osłon odłącz okap od sieci. Po wyjęciu filtra można wzrokowo sprawdzić, czy w strefie zasysania nie ma nagromadzonego tłuszczu, obcego przedmiotu albo śladów ocierania. Wirnik powinien obracać się bez wyraźnego zacięcia, lecz taki test nie wykrywa zwarć międzyzwojowych ani problemów pojawiających się po rozgrzaniu.
Przy pomiarze uzwojeń silnik trzeba odłączyć od wiązki, wcześniej fotografując i oznaczając złącza. Omomierzem można wykryć przerwę między wspólnym zaciskiem a poszczególnymi odczepami biegów. Nie ma jednej prawidłowej rezystancji dla wszystkich silników okapów — wyniki trzeba porównywać ze schematem lub danymi konkretnej dmuchawy. Ciągłość uzwojenia oznacza tylko, że obwód nie jest całkowicie przerwany; nie potwierdza pełnej sprawności pod napięciem i obciążeniem.
Jeżeli dmuchawa ma zewnętrzny kondensator pracy, mierzy się jego pojemność po odłączeniu i bezpiecznym rozładowaniu. Wynik należy porównać z wartością oraz tolerancją nadrukowaną na obudowie. Znaczny spadek pojemności, wybrzuszenie lub wyciek uzasadniają wymianę na element o tej samej pojemności, właściwym rodzaju i napięciu znamionowym. Wymiana kondensatora „na próbę” nie jest jednak pełną diagnozą silnika.
Przełącznik izostat warto podejrzewać szczególnie wtedy, gdy przyciski nie pozostają w wybranym położeniu, jeden bieg zanika lub urządzenie reaguje po poruszeniu przyciskiem. Po odłączeniu zasilania sprawdza się mechanikę, stan konektorów i przejście odpowiednich styków. Nie należy mostkować przycisków ani zasilać przypadkowych przewodów na podstawie ich koloru.
Pomiary napięcia 230 V, badanie pracującego silnika i diagnostyka odsłoniętych obwodów są przeznaczone wyłącznie dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i przyrządami. Nie są to czynności dla użytkownika bez przygotowania.
Dostęp i wymiana części
- Odłącz zasilanie i zabezpiecz płytę grzewczą oraz obudowę okapu przed upuszczeniem części.
- Zwolnij uchwyt metalowego filtra od spodu, opuść jego krawędź i wysuń filtr. Nie wyginaj ramki ani zatrzasku.
- W wersji pracującej jako pochłaniacz filtr węglowy jest dostępny po wyjęciu filtra przeciwtłuszczowego. Zamontuj go w takim samym położeniu jak poprzedni, bez zasłaniania odpływu powietrza.
- Lampę GU10 3 W wymienia się od spodu. Po zwolnieniu mocowania obróć źródło światła w oprawce i zamontuj element o tych samych parametrach. Nie ciągnij za przewody oprawki.
- Przy wymianie przełącznika lub wiązki oznacz każde złącze przed rozpięciem. Porównaj rozmieszczenie styków nowej części, ponieważ identyczna obudowa nie gwarantuje takiego samego połączenia wewnętrznego.

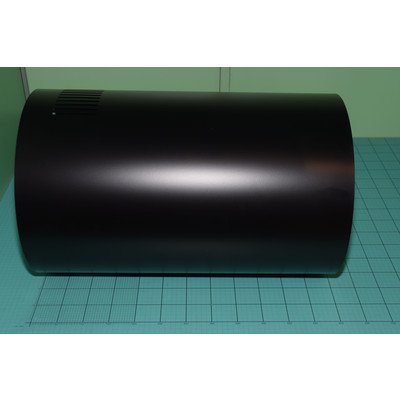

- Dostęp do kompletnej dmuchawy i przewodów biegnących w kominie wymaga dalszego demontażu osłon. Okap wyspowy jest podwieszony do sufitu, dlatego nie wolno luzować elementów konstrukcyjnych bez podparcia urządzenia i procedury montażowej właściwej dla modelu.
- Po złożeniu sprawdź kolejno oświetlenie, każdy z trzech biegów, brak ocierania oraz prawidłowe osadzenie filtrów i osłon.
Jak dobrać część do Amica OWC4241BO
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- pełny model OWC4241BO,
- kod wyrobu 1190844,
- 14-cyfrowy numer fabryczny.
Kod wyrobu jest istotny, ponieważ podobne oznaczenia OWC4241 występują w różnych wariantach kolorystycznych i wykonaniach. Niektóre części eksploatacyjne mogą być wspólne, lecz osłony, wiązki, przełączniki, oprawki lub elementy mocujące mogą się różnić. Przy filtrze porównaj wymiary i sposób osadzenia, przy lampie typ trzonka i moc, a przy dmuchawie numery z etykiety silnika, złącza, mocowania oraz układ biegów.
Nie wybieraj części wyłącznie dlatego, że wygląda podobnie lub ma taką samą liczbę przewodów. Jeśli tabliczka wskazuje inny kod wyrobu, wróć do kategorii okapów wyspowych Amica o zbliżonej szerokości i wybierz stronę właściwego modelu. W razie wątpliwości przekaż do doboru czytelne zdjęcie całej tabliczki oraz oznaczenie wymontowanej części.
FAQ – części i naprawa okapu Amica OWC4241BO
Czy słabe pochłanianie oznacza konieczność wymiany dmuchawy?
Nie. Najpierw trzeba oczyścić filtr przeciwtłuszczowy, ocenić filtr węglowy w trybie pochłaniacza oraz sprawdzić przewód, klapkę i dopływ powietrza. Dmuchawę diagnozuje się dopiero wtedy, gdy droga przepływu jest drożna, a obroty nadal są zbyt niskie.
Czy filtr węglowy jest potrzebny podczas pracy jako wyciąg?
Nie. Filtr węglowy stosuje się, gdy powietrze po oczyszczeniu wraca do pomieszczenia. Przy odprowadzaniu powietrza na zewnątrz powinien zostać usunięty, ponieważ stanowi dodatkowy opór przepływu.
Jak często czyścić filtr przeciwtłuszczowy?
Przy normalnej eksploatacji producent zaleca czyszczenie co miesiąc. Jeżeli dużo smażysz, filtr może wymagać wcześniejszego mycia. Warstwa tłuszczu ogranicza przepływ, zwiększa hałas i stanowi zagrożenie pożarowe.
Dlaczego okap działa tylko na jednym biegu?
Możliwa jest usterka przełącznika izostat, konektora, wiązki lub jednego z obwodów silnika. Trzeba sprawdzić mechanikę przycisków i ciągłość torów po odłączeniu zasilania. Nie należy od razu zamawiać silnika bez kontroli przełącznika.
Czy do OWC4241BO pasuje każda lampa LED GU10?
Trzonek musi być zgodny, ale należy również zachować parametry fabrycznego źródła, w tym moc 3 W i wymiary pozwalające na prawidłowe osadzenie. Jeżeli sprawna lampa nie świeci, trzeba skontrolować oprawkę, przewody i przycisk oświetlenia.
Czy kod 1190844 wystarczy do doboru części?
Jest podstawowym kodem wyrobu tej wersji, ale przy niektórych podzespołach należy dodatkowo sprawdzić 14-cyfrowy numer fabryczny i oznaczenie wymontowanej części. Pozwala to uwzględnić ewentualne zmiany wykonania w trakcie produkcji.
