1190949 - OWC4445BP (OWC4445BP) Amica
Części do okapu wyspowego Amica OWC4445BP o kodzie wyrobu 1190949 obejmują filtry, dmuchawę, moduły, pilot, wiązki oraz elementy podwieszenia. Przed zakupem ustal, czy problemem jest nasycony filtr, zablokowany przepływ, sterowanie czy napęd. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Co warto wiedzieć o okapie Amica OWC4445BP
OWC4445BP o kodzie wyrobu 1190949 jest podwieszanym okapem wyspowym pracującym jako pochłaniacz, czyli w obiegu zamkniętym. Powietrze przechodzi przez metalowy filtr przeciwtłuszczowy oraz filtr z węglem aktywnym, a następnie wraca do pomieszczenia. W tym modelu przewidziano jeden filtr tłuszczowy i jeden filtr węglowy FWK 300.
Okap ma jeden silnik, cztery prędkości, sterowanie SoftTouch, pilot, listwę LED z regulacją jasności oraz timer opóźnionego wyłączenia. Oświetlenie działa niezależnie od wentylatora. Ta informacja jest przydatna diagnostycznie: działające światło przy nieruchomej dmuchawie wskazuje inną grupę możliwych usterek niż całkowicie martwy okap.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Zapachy pozostają mimo wyraźnego przepływu powietrza | Nasycony filtr węglowy FWK 300 | Czas użytkowania i stan filtra, zwłaszcza po intensywnym smażeniu | Wyczuwalny przepływ przy utracie zdolności neutralizacji zapachów przemawia za wymianą filtra węglowego, nie dmuchawy |
| Przepływ jest słaby na każdym biegu | Zabrudzony filtr tłuszczowy, niedrożny filtr węglowy, zabrudzona lub uszkodzona dmuchawa | Uruchomić okap kolejno na wszystkich biegach, a po odłączeniu zasilania skontrolować filtry i wlot | Poprawa po oczyszczeniu filtra tłuszczowego lub krótkiej próbie diagnostycznej bez zużytego filtra węglowego wskazuje na ograniczenie przepływu |
| Wentylator nie rusza, ale oświetlenie działa | Dmuchawa, wiązka silnika, sterownik obrotów albo wyjście modułu | Sprawdzić, czy wirnik nie jest zablokowany i czy złącza nie są poluzowane lub zalane tłuszczem | Swobodny ruch wirnika nie potwierdza sprawności elektrycznej silnika; brak ruchu wskazuje na zatarcie, zabrudzenie lub ciało obce |
| Panel nie reaguje, lecz pilot działa | Panel SoftTouch, jego mocowanie, połączenie z modułem | Oczyścić i osuszyć powierzchnię panelu, obejrzeć mocowanie oraz taśmę po odłączeniu zasilania | Działanie z pilota potwierdza, że moduł zasilania i podstawowe funkcje okapu nie są całkowicie martwe |
| Pilot nie działa, ale panel obsługuje okap | Bateria CR2032, przeszkoda przed odbiornikiem, pilot lub odbiornik podczerwieni | Wymienić baterię z zachowaniem polaryzacji i skierować pilot bezpośrednio w stronę okapu | Brak poprawy nie przesądza, czy uszkodzony jest pilot, czy odbiornik; można porównać działanie ze sprawnym pilotem zgodnym katalogowo |
| Nie działa panel, pilot, światło ani wentylator | Brak zasilania, przewód, złącze, zabezpieczenie lub moduł zasilający | Potwierdzić działanie obwodu zasilającego, a następnie wykonać oględziny przewodu i dostępnych złączy | Zasilanie obecne w gnieździe nie dowodzi, że dociera do modułu; przed zakupem elektroniki potrzebne są dalsze pomiary |
| Okap stuka, drga lub grzechocze | Zabrudzony albo uszkodzony wirnik, poluzowana osłona, filtr, mocowanie lub element podwieszenia | Ustalić, czy dźwięk zależy od biegu, a po wyłączeniu obejrzeć filtr, osłony, dmuchawę, linki i uchwyt sufitowy | Hałas narastający wraz z obrotami kieruje uwagę na dmuchawę; dźwięk konstrukcji może pochodzić z osłon lub podwieszenia |
| Wentylator działa, ale nie świeci listwa LED | Moduł LED, przewody, zasilacz oświetlenia lub wyjście sterownika | Sprawdzić złącza i ślady przegrzania po odłączeniu zasilania | Sprawny wentylator wyklucza całkowity brak zasilania okapu, lecz nie rozstrzyga między listwą LED a jej układem zasilającym |
Okap słabo pochłania zapachy – filtr czy dmuchawa?
W modelu pracującym w obiegu zamkniętym trzeba rozdzielić dwie funkcje: przepływ powietrza i neutralizację zapachów. Filtr przeciwtłuszczowy zatrzymuje tłuszcz, filtr FWK 300 pochłania związki zapachowe, a dmuchawa wymusza obieg.
Jeżeli przy wlocie czuć wyraźne zasysanie, obroty zmieniają się wraz z wyborem biegu, lecz zapach długo pozostaje w kuchni, podejrzenie pada przede wszystkim na nasycony filtr węglowy. Filtra tego typu nie należy myć ani regenerować, jeśli producent części nie oznaczył go wyraźnie jako regenerowalny. Instrukcja tego okapu przewiduje okresową wymianę filtra węglowego, częstszą przy intensywnym użytkowaniu.

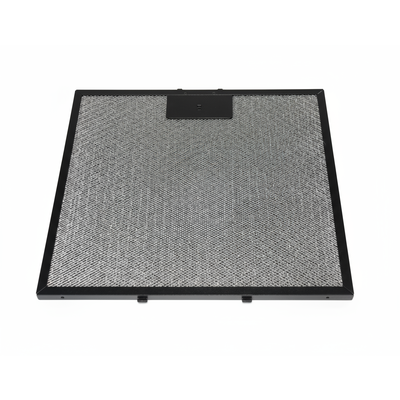

Gdy zasysanie jest słabe, najpierw wyjmij i umyj metalowy filtr tłuszczowy zgodnie z instrukcją, a następnie dokładnie go wysusz. Zmiana koloru aluminium po myciu nie oznacza sama w sobie uszkodzenia. Filtr kwalifikuje się do wymiany, jeżeli jest zdeformowany, rozerwany, nie utrzymuje się w mocowaniu albo nie da się usunąć z niego warstwy tłuszczu ograniczającej przepływ.
Krótka próba bez filtra węglowego może pomóc rozpoznać, czy to on dławi przepływ, ale nie należy użytkować okapu bez filtra tłuszczowego. Jeżeli po oczyszczeniu filtrów nadal wszystkie biegi są słabe, potrzebna jest kontrola dmuchawy, jej wirnika, wiązki i sterowania.
Brak reakcji panelu lub całego okapu
Zacznij od ustalenia, które funkcje pozostały sprawne:

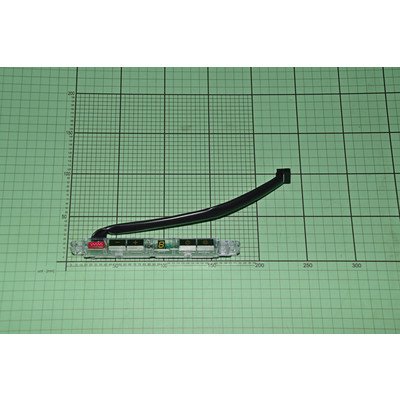

- Pilot działa, panel nie działa – sprawdź powierzchnię i mocowanie panelu, uchwyt płytki oraz taśmę lub wiązkę sterowania. Przesunięcie panelu względem obudowy może uniemożliwić prawidłową obsługę przycisków.
- Panel działa, pilot nie działa – zacznij od baterii CR2032, polaryzacji i usunięcia przeszkód między pilotem a odbiornikiem. Niektóre źródła światła mogą zakłócać transmisję podczerwieni.
- Działa światło, nie działa silnik – zasilanie podstawowe dociera do urządzenia, dlatego sprawdzaj tor dmuchawy: złącza, wiązkę, możliwość swobodnego obrotu wirnika, wyjście sterujące i sam napęd.
- Nie działa żadna funkcja – oprócz instalacji zasilającej podejrzane są przewód, połączenia oraz moduł zasilający. Nie kupuj modułu tylko dlatego, że okap jest martwy.
Przy odłączonym zasilaniu technik może sprawdzić ciągłość zabezpieczenia i przewodów. Przerwa na bezpieczniku płytki nie wyjaśnia jednak przyczyny jego zadziałania. Wstawienie nowego bez zbadania zwarcia, uszkodzenia zasilacza lub odbiornika może doprowadzić do ponownej awarii.
Pomiary napięcia na wejściu modułu i jego obwodach niskonapięciowych wykonuje się względem oznaczeń konkretnej płytki i dokumentacji zastosowanego zasilacza. Nie istnieje jedna bezpieczna wartość ani uniwersalny pinout dla wszystkich modułów montowanych w okapach Amica.
Pomiary w pracującym urządzeniu i naprawa modułu są czynnościami przy napięciu sieciowym. Wymagają kwalifikacji, doświadczenia, separacji stanowiska oraz odpowiednich przyrządów. Nie są przeznaczone dla osoby bez przygotowania.
Jak sprawdzić dmuchawę i wiązkę silnika
Po odłączeniu urządzenia od zasilania i zdjęciu filtrów obejrzyj dostępny obszar wlotu. Warstwa tłuszczu, fragment opakowania, poluzowany element albo uszkodzona łopatka mogą blokować wirnik i powodować buczenie. Wirnik powinien obracać się bez ocierania, ale wynik tego testu mówi jedynie o stanie mechanicznym.
Pomiar ciągłości uzwojeń może ujawnić całkowitą przerwę, lecz nie potwierdza poprawnej pracy napędu pod obciążeniem. Sposób pomiaru zależy od liczby przewodów i konstrukcji silnika zastosowanego w konkretnym wykonaniu. Nie należy podawać napięcia „na krótko” bez schematu, ponieważ część przewodów może służyć do wyboru biegów lub sterowania.
Jeśli silnik jest sprawny poza urządzeniem, problemu trzeba szukać w wiązce, złączach albo module. Jeżeli napięcie sterujące dociera prawidłowo, a dmuchawa nie rusza, podejrzenie przesuwa się na kompletny zespół napędowy. Takie rozróżnienie zapobiega wymianie sprawnego modułu lub silnika na próbę.
Hałas i drgania w okapie podwieszanym

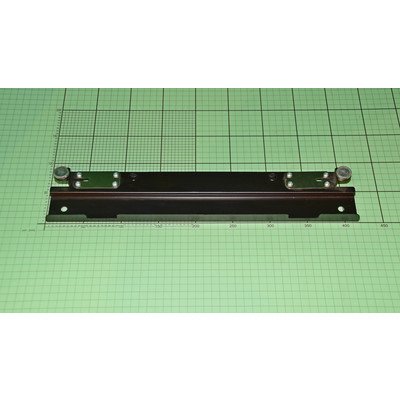

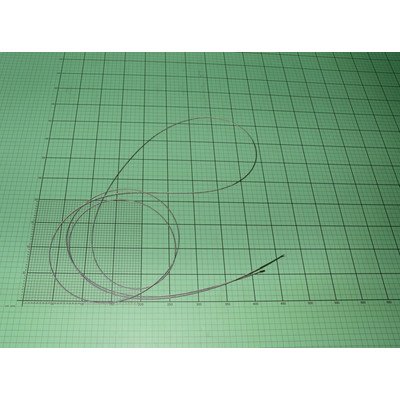

OWC4445BP jest konstrukcją mocowaną do sufitu, dlatego poza dmuchawą trzeba kontrolować linki stalowe, ich uchwyty, górną osłonę oraz uchwyt sufitowy. Jeżeli korpus przechyla się, jedna linka jest wyraźnie luźniejsza, mocowanie przesuwa się albo słychać trzaski przy poruszeniu obudowy, urządzenia nie należy dalej używać do czasu sprawdzenia zawieszenia.
Hałas występujący tylko na wyższych biegach może wynikać z niewyważenia zabrudzonego wirnika, uszkodzonej łopatki, niedokładnie osadzonego filtra lub rezonansu osłony. Buczenie przy braku obrotów wskazuje na blokadę mechaniczną albo problem z uruchomieniem napędu. Samo dokręcanie przypadkowych śrub bez zlokalizowania źródła drgań może jedynie przesunąć problem.
Dostęp do części i wymiana
Filtr przeciwtłuszczowy oraz filtr węglowy są dostępne od spodu okapu po zwolnieniu przewidzianego mocowania osłony lub filtra. Przed ponownym montażem upewnij się, że metalowy filtr jest suchy, leży równo i został zatrzaśnięty w prowadzeniu.
Dostęp do dmuchawy, elektroniki, listwy LED i elementów zawieszenia wymaga zdjęcia odpowiedniej osłony korpusu albo osłony przy suficie. Przed rozłączeniem wiązek wykonaj zdjęcia, oznacz złącza i nie ciągnij za przewody. Taśmy sygnałowe należy wysuwać dopiero po zwolnieniu blokady złącza, jeżeli została zastosowana.
Okap waży około 14 kg i jest utrzymywany nad płytą przez konstrukcję podwieszenia. Podczas prac przy linkach lub uchwycie sufitowym korpus musi być niezależnie podparty. Nie wolno pozostawiać go na przewodzie zasilającym ani na części linek. Regulację zawieszenia i wymianę uchwytów najlepiej wykonywać w dwie osoby.
Po naprawie sprawdź kolejno panel, pilot, wszystkie biegi, timer i oświetlenie. Następnie posłuchaj pracy na każdym biegu i skontroluj, czy obudowa pozostaje stabilna.
Jak dobrać część do OWC4445BP
Dla urządzeń Amica potrzebne są:
- pełny model OWC4445BP,
- kod wyrobu 1190949,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Kod części odczytany ze starego elementu jest dodatkową wskazówką, lecz nie zastępuje zgodności katalogowej. Dotyczy to zwłaszcza modułów, wiązek, pilota, dmuchawy i elementów konstrukcyjnych. Podobne obudowy mogą skrywać inne oprogramowanie, rozmieszczenie złączy, długość przewodów albo wersję mocowania.
Przy filtrze porównaj oznaczenie FWK 300, kształt i sposób osadzenia. Przy lince, uchwycie lub osłonie sprawdź miejsce montażu oraz kompletność elementu. Modułu nie dobieraj tylko po wyglądzie płytki – zgodny musi być numer części i wariant przypisany do pełnych danych urządzenia.
Jeżeli kod wyrobu na tabliczce jest inny niż 1190949, wróć do kategorii okapów Amica z tej grupy szerokości i wybierz stronę odpowiadającą rzeczywistemu oznaczeniu. Najpewniejszym następnym krokiem jest przesłanie czytelnego zdjęcia całej tabliczki znamionowej oraz numeru z wymontowanej części.
FAQ – części i naprawa Amica OWC4445BP
Jaki filtr węglowy pasuje do Amica OWC4445BP 1190949?
Producent wskazuje jeden filtr węglowy FWK 300. Przed zamówieniem należy potwierdzić kod wyrobu 1190949 oraz pełne dane z tabliczki, ponieważ sama nazwa podobnego okapu nie wystarcza do ustalenia wariantu.
Czy filtr węglowy FWK 300 można umyć?
Standardowego filtra przewidzianego dla tego modelu nie należy myć ani regenerować. Po nasyceniu wymienia się go na nowy. Metalowy filtr przeciwtłuszczowy jest natomiast przeznaczony do okresowego mycia i dokładnego suszenia.
Dlaczego okap działa z pilota, ale nie reaguje na panel?
Taki objaw kieruje diagnostykę na panel SoftTouch, jego mocowanie, uchwyt, powierzchnię dotykową oraz połączenie z modułem. Skoro pilot uruchamia funkcje, nie ma podstaw, aby od razu wymieniać dmuchawę lub główny moduł zasilania.
Czy brak oświetlenia oznacza uszkodzenie całego modułu?

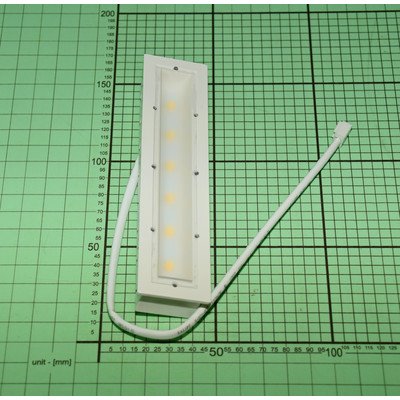

Nie. Jeśli wentylator i panel działają, sprawdzić trzeba listwę LED, jej przewody, zasilanie oświetlenia oraz wyjście sterujące. Sama ciągłość przewodów nie potwierdza jeszcze sprawności modułu LED pod obciążeniem.
Co sprawdzić, gdy wentylator buczy, ale nie startuje?
Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie jest zablokowany tłuszczem lub ciałem obcym. Jeżeli mechanika jest drożna, potrzebne są pomiary silnika, wiązki i sterowania. Nie podłączaj napędu bezpośrednio do sieci bez schematu jego wyprowadzeń.
Czy można samodzielnie wymienić linkę podwieszenia?
Wymiana ingeruje w element utrzymujący okap nad płytą. Korpus trzeba niezależnie podeprzeć, zachować prawidłowe prowadzenie i równe naprężenie linek oraz sprawdzić uchwyt sufitowy. Ze względu na masę urządzenia i ryzyko upadku praca powinna być wykonywana przez przygotowane osoby, najlepiej w dwuosobowym zespole.
