1191814 - OWC4241OW (OWC4241OW) Amica
Części do okapu wyspowego Amica OWC4241OW o kodzie wyrobu 1191814 obejmują m.in. filtry, dmuchawę, przełącznik, oświetlenie i elementy obudowy. Słaby ciąg nie musi oznaczać awarii silnika — najpierw warto sprawdzić filtry oraz instalację odprowadzającą powietrze. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jakie części pracują w okapie Amica OWC4241OW?
Amica OWC4241OW, kod wyrobu 1191814, jest okapem wyspowym, który może pracować jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy biegi wybierane przyciskowym przełącznikiem typu izostat oraz niezależnie włączane oświetlenie LED GU10 o mocy 3 W.

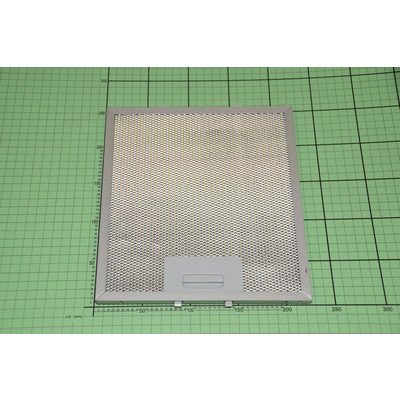

Powietrze najpierw przechodzi przez metalowy filtr przeciwtłuszczowy o wymiarach 222,5 × 250 × 9 mm. W trybie pochłaniacza stosowane są dodatkowo trzy filtry węglowe FWK 202. W trybie wyciągu filtry węglowe nie są potrzebne — oczyszczone z tłuszczu powietrze powinno zostać odprowadzone na zewnątrz przewodem podłączonym do wylotu o średnicy 150 mm.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Okap słabo usuwa parę, ale silnik pracuje | Zabrudzony filtr aluminiowy, nasycone filtry węglowe, niedrożny lub zwężony przewód, zbyt mały dopływ powietrza do kuchni, zabrudzony wirnik | Stan filtra tłuszczowego, termin wymiany filtrów węglowych, drożność i przebieg kanału oraz możliwość napływu powietrza do pomieszczenia |
| Zapachy pozostają w kuchni w trybie pochłaniacza | Zużyte filtry węglowe albo nieprawidłowy montaż kompletu filtrów | Czy zamontowano trzy filtry FWK 202 i czy powietrze ma swobodny wylot z obudowy |
| Jeden bieg nie działa | Zużyty styk przełącznika, poluzowane złącze, przerwana żyła wiązki lub uszkodzenie odpowiedniego odczepu silnika | Ciągłość przełącznika i przewodów dla niedziałającego biegu, a następnie uzwojenia silnika |
| Silnik nie działa, lecz światło świeci | Przełącznik biegów, wiązka silnika, zabezpieczenie termiczne albo dmuchawa | Czy wirnik nie jest zablokowany oraz czy obwód silnika ma ciągłość; pomiary pod napięciem pozostawić osobie wykwalifikowanej |
| Nie działa ani silnik, ani oświetlenie | Brak zasilania, uszkodzony przewód, wtyczka, połączenie wewnętrzne lub wspólny element obwodu | Gniazdo zasilające, przewód i zaciski; nie rozpoczynać od wymiany dmuchawy lub lampy |
| Nie świeci lampa, ale wentylator działa | Uszkodzona żarówka GU10, styki oprawki, przycisk światła albo przewody | Zamienić lampę na sprawną o takich samych parametrach; obejrzeć oprawkę pod kątem śladów przegrzania |
| Okap hałasuje lub drży | Zabrudzony albo uszkodzony filtr, ciało obce w wirniku, osad na turbinie, luźne mocowanie, zużyta dmuchawa lub opór kanału | Czy hałas występuje na każdym biegu, czy filtr jest stabilnie osadzony i czy kanał nie jest zgnieciony lub gwałtownie zwężony |
Słaby ciąg nie zawsze oznacza uszkodzoną dmuchawę
Jeżeli wszystkie biegi działają, lecz para rozchodzi się poza okap, zacznij od elementów, które ograniczają przepływ powietrza.
- Filtr przeciwtłuszczowy — warstwa tłuszczu i kurzu zmniejsza jego prześwit. Filtr należy wyjąć od spodu, umyć ręcznie łagodnym detergentem albo w zmywarce, jeżeli jego stan na to pozwala, a następnie całkowicie wysuszyć. Odbarwienie aluminium po myciu nie jest samo w sobie powodem wymiany. Część trzeba wymienić, gdy siatka jest rozerwana, trwale odkształcona lub nie trzyma się w mocowaniu.
- Filtry węglowe — dotyczą wyłącznie trybu pochłaniacza. Nie należy ich myć ani regenerować. W tym modelu potrzebny jest komplet trzech filtrów FWK 202. Producent zaleca wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej.
- Kanał wyciągowy — w trybie wyciągu filtr węglowy powinien zostać usunięty. Zgnieciona rura elastyczna, redukcja średnicy, liczne ostre kolana, nieszczelne połączenia lub niedrożny wylot mogą ograniczyć przepływ mimo sprawnego silnika. Instrukcja rodziny OWC4241 wskazuje przewód 120 lub 150 mm i długość nieprzekraczającą około 4–5 m; sam model ma wylot 150 mm, dlatego nieuzasadnione zwężanie instalacji pogarsza warunki pracy.
- Dopływ powietrza — wyciąg musi mieć skąd pobrać powietrze. Jeśli skuteczność poprawia się po uchyleniu okna, problem może dotyczyć nawiewu lub instalacji wentylacyjnej, a nie części okapu.
Nie oceniaj wydajności wyłącznie przez przykładanie kartki do filtra. Taki test pokazuje jedynie lokalne podciśnienie i nie potwierdza prawidłowego przepływu w całej instalacji.
Jak rozpoznać problem z dmuchawą?
Dmuchawę warto podejrzewać, gdy wirnik ociera, ma wyczuwalny luz, zatrzymuje się mimo prawidłowego sterowania albo silnik tylko buczy. Po odłączeniu okapu od zasilania i zdjęciu filtra można obejrzeć dostępny fragment turbiny. Wirnik powinien obracać się bez tarcia o obudowę; sprawdzenie ręką wykonuje się dopiero po potwierdzeniu odłączenia urządzenia i zatrzymaniu wszystkich elementów.
Osad tłuszczowy może powodować niewyważenie, lecz czyszczenie turbiny wymaga ostrożności. Nie należy wyginać łopatek ani skrobać ich punktowo twardym narzędziem, ponieważ różnica masy między stronami wirnika zwiększy drgania.
Pomiar ciągłości uzwojeń silnika wykonuje się po odłączeniu złączy od instalacji okapu. Przerwa może wskazywać na uszkodzenie uzwojenia, przewodu lub zabezpieczenia termicznego. Sama obecność rezystancji nie potwierdza jednak, że silnik jest sprawny pod obciążeniem i nie ma uszkodzeń mechanicznych. Nie ma jednej prawidłowej wartości rezystancji dla wszystkich dmuchaw okapowych.
Diagnostyka przełącznika i wiązki przewodów
Przyciskowy izostat rozdziela zasilanie na poszczególne biegi. Jeśli nie działa tylko jeden bieg, bardziej prawdopodobny jest problem ze stykiem tego biegu, jego przewodem lub odpowiednim obwodem silnika niż całkowita awaria zasilania.
Przy odłączonym urządzeniu można:
- oznaczyć położenie wszystkich konektorów przed ich zdjęciem;
- sprawdzić, czy zaciski nie są luźne, nadpalone albo pokryte tłustym osadem;
- zmierzyć ciągłość styku przełącznika po wciśnięciu danego przycisku;
- skontrolować ciągłość każdej żyły między przełącznikiem a dmuchawą.
Styk, który pozostaje rozwarty po wciśnięciu przycisku, wskazuje na uszkodzenie przełącznika lub błąd pomiaru wynikający z pozostawienia elementu w obwodzie. Dlatego złącza badanego toru należy odłączyć. Niestabilny wynik przy poruszaniu przewodem może ujawnić pękniętą żyłę albo luźny konektor.
Pomiary napięcia 230 V wewnątrz pracującego okapu są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają zabezpieczenia stanowiska, odpowiedniego miernika i znajomości schematu. Technik może porównać napięcie wejściowe z napięciem na wyjściu wybranego biegu: prawidłowe zasilanie przed przełącznikiem i brak napięcia za aktywnym stykiem kierują diagnostykę na przełącznik, natomiast obecność napięcia przy nieruchomym silniku — na wiązkę, zabezpieczenie lub dmuchawę.
Oświetlenie GU10: kiedy wymienić lampę, a kiedy oprawkę?
Jeśli wentylator działa, a nie świeci tylko oświetlenie, najpierw odłącz urządzenie i zaczekaj, aż lampa ostygnie. Zamontuj sprawną żarówkę LED GU10 3 W o parametrach zgodnych z fabrycznym źródłem. Nie należy dobierać lampy jedynie według podobnej średnicy — liczą się trzonek, napięcie, moc, wymiary korpusu i możliwość prawidłowego osadzenia w oprawie.
Jeżeli nowa lampa nie działa, obejrzyj styki oprawki. Nadpalenie, odkształcenie lub luźne przewody wskazują, że sama wymiana żarówki nie usunie przyczyny. Gdy nie działa całe oświetlenie, trzeba również sprawdzić przycisk światła i wiązkę. Oświetlenie działa niezależnie od silnika, dlatego sprawny wentylator nie potwierdza sprawności obwodu lampy.
Dostęp i wymiana części w okapie wyspowym
Filtr aluminiowy wyjmuje się od spodu po zwolnieniu jego uchwytu. Za nim znajduje się dostęp do wewnętrznej komory i mocowań filtrów węglowych. Filtry trzeba osadzić bez wyginania zaczepów i sprawdzić, czy żaden element nie może zetknąć się z wirnikiem.
Wymiana dmuchawy, przełącznika, wiązki lub górnej maskownicy jest bardziej wymagająca. Okap jest zamocowany do sufitu, a przewody i podzespoły znajdują się wewnątrz korpusu oraz osłony kominowej. Przed demontażem należy:
- odłączyć obwód od zasilania i potwierdzić brak napięcia;
- zabezpieczyć płytę grzewczą oraz miejsce pracy pod okapem;
- sfotografować prowadzenie wiązek i położenie konektorów;
- podtrzymać zdejmowane maskownice, aby nie obciążyć przewodów;
- nie rozłączać elementów nośnych bez podparcia korpusu.
Ze względu na montaż sufitowy cięższe elementy obudowy powinny być demontowane przez dwie osoby. Po wymianie trzeba sprawdzić mocowania, swobodny obrót wirnika, ułożenie przewodów z dala od ruchomych i nagrzewających się części oraz działanie każdego biegu i oświetlenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania, szczególnie gdy wymagają odsłonięcia połączeń sieciowych lub części konstrukcji podwieszonej do sufitu.
Jak dobrać część do Amica OWC4241OW?
Podstawą doboru są trzy dane z tabliczki znamionowej:
- model OWC4241OW;
- kod wyrobu 1191814;
- pełny, 14-cyfrowy numer fabryczny.
Nie wystarczy samo oznaczenie OWC4241. Zbliżony model OWC4241OI ma inny kod wyrobu — 1191813 — i może występować z częściami różniącymi się kolorem, wykonaniem lub numerem katalogowym. Jeśli tabliczka wskazuje ten wariant, przejdź do kategorii 1191813 - OWC4241OI Amica.
Przy filtrze porównaj numer katalogowy, wymiary, grubość i typ zaczepu. Przy dmuchawie, przełączniku i wiązce znaczenie mają również układ złączy, liczba przewodów, mocowanie oraz wariant produkcyjny. Podobna wtyczka lub identyczny wygląd zdjęcia nie potwierdzają zgodności.
Jeżeli oznaczenia na urządzeniu różnią się od danych tej strony, wybierz właściwy model w kategorii okapów wyspowych Amica albo przygotuj czytelne zdjęcie całej tabliczki znamionowej do weryfikacji części.
FAQ – części i naprawa Amica OWC4241OW
Ile filtrów węglowych potrzeba do OWC4241OW?
Do pracy w trybie pochłaniacza producent przewiduje trzy filtry FWK 202. Nie stosuje się ich w trybie wyciągu, gdy powietrze jest odprowadzane na zewnątrz.
Czy filtr węglowy FWK 202 można umyć?
Nie. Filtr z węglem aktywnym nie jest przeznaczony do mycia ani regeneracji. Należy wymienić cały komplet, gdy zapachy nie są skutecznie pochłaniane lub minął zalecany okres eksploatacji.
Jak często czyścić filtr aluminiowy?
Przy normalnym użytkowaniu producent zaleca czyszczenie co miesiąc. Po myciu filtr musi całkowicie wyschnąć. Zmiana koloru aluminium nie oznacza automatycznie, że część jest uszkodzona.
Dlaczego okap działa głośno po podłączeniu do kanału?
Przyczyną może być opór instalacji: zwężenie średnicy, zgnieciona rura, ostre kolana, niedrożny wylot albo drgania luźnego przewodu. Jeśli bez analizy kanału zostanie wymieniona dmuchawa, hałas może pozostać.
Czy brak jednego biegu oznacza uszkodzony silnik?
Nie musi. Należy rozróżnić uszkodzenie styku izostatu, konektora, wiązki oraz obwodu konkretnego biegu silnika. Pomiar ciągłości wykonany po odłączeniu części pomaga zawęzić przyczynę.
Czy można dobrać część wyłącznie po modelu OWC4241OW?
Do pewnego doboru potrzebny jest także kod wyrobu 1191814 i 14-cyfrowy numer fabryczny. Dane te pozwalają odróżnić warianty produkcyjne i podobnie oznaczone okapy.
