1193405 - OWC4441BK (OWC4441BK) Amica
Części do okapu wyspowego Amica OWC4441BK o kodzie wyrobu 1193405 obejmują między innymi filtr przeciwtłuszczowy, dmuchawę, lampę LED, panel, moduły i wiązki. Przed zakupem ustal, czy słaby ciąg powoduje filtr lub instalacja wentylacyjna, a brak reakcji — zasilanie, sterowanie czy silnik. Zgodność potwierdzaj pełnymi danymi z tabliczki znamionowej.
Co warto wiedzieć o okapie Amica OWC4441BK
OWC4441BK o kodzie wyrobu 1193405 jest okapem wyspowym montowanym do sufitu. Może pracować jako wyciąg, odprowadzający powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Rozróżnienie trybu pracy ma znaczenie podczas diagnostyki i doboru filtrów.
W tym modelu zastosowano jeden silnik, cztery poziomy prędkości, oświetlenie LED, sterowanie SoftTouch oraz obsługę pilotem. Aluminiowy filtr przeciwtłuszczowy ma wymiar nominalny 200 × 330 × 9 mm. Filtr węglowy typu FWK 180 jest potrzebny tylko podczas pracy w obiegu zamkniętym i nie stanowi standardowego wyposażenia okapu.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę | zatłuszczony filtr aluminiowy, zużyty filtr węglowy, niedrożny lub przewężony kanał, brak nawiewu do kuchni, zabrudzona dmuchawa | porównać pracę po oczyszczeniu filtra, skontrolować drożność przewodu i dopływ powietrza | poprawa po otwarciu okna wskazuje raczej na problem z nawiewem niż awarię silnika |
| Silnik słychać, ale przepływ jest mały | zablokowany wirnik, nagromadzony tłuszcz, nieszczelny albo załamany przewód, ograniczenie na wylocie | przy odłączonym zasilaniu sprawdzić czystość i swobodę wirnika oraz przebieg kanału | swobodny wirnik nie potwierdza jeszcze sprawności uzwojeń ani sterowania silnikiem |
| Dmuchawa buczy i nie startuje | mechaniczne zablokowanie, uszkodzenie silnika, elementu rozruchowego lub układu zasilającego | po odłączeniu zasilania sprawdzić, czy wirnik obraca się bez tarcia; dalsze pomiary wykonać według schematu części | ciężki obrót kieruje diagnostykę na dmuchawę; swobodny obrót wymaga kontroli elektrycznej |
| Okap jest wyraźnie głośniejszy | zabrudzone filtry, drgania przewodu, poluzowana obudowa, ocierający wirnik, opory w kanale | ustalić, czy hałas powstaje w korpusie, przewodzie czy przy wylocie oraz czy zależy od biegu | grzechotanie lub ocieranie sugeruje problem mechaniczny; szum narastający przy zdławionym przepływie może pochodzić z instalacji |
| Panel i oświetlenie nie działają | brak zasilania, uszkodzony przewód, złącze, moduł zasilania lub jego zabezpieczenie | sprawdzić obwód zasilający, stan przewodu i połączeń; potem moduł zasilania | obecność napięcia w gniazdku nie dowodzi, że dochodzi ono prawidłowo do elektroniki okapu |
| Panel działa, lecz silnik nie rusza | usterka dmuchawy, wiązki silnika, wyjścia modułu albo sterowania | obejrzeć złącza i przewody, zbadać uzwojenia odłączonego silnika, a następnie sygnał zasilający | ciągłość uzwojenia wyklucza przerwę, ale nie potwierdza pracy silnika pod obciążeniem |
| Nie świeci lampa LED | uszkodzony moduł LED, przewód oświetlenia, zasilacz lub wyjście sterownika | sprawdzić złącze i wiązkę; pomiar napięcia wykonać zgodnie ze specyfikacją lampy | sprawna dioda lub ciągłość przewodów nie wyklucza usterki zasilacza LED |
| Okap działa z panelu, ale nie z pilota | rozładowana bateria, brak kontaktu w koszyku baterii, uszkodzony pilot lub odbiornik | zacząć od baterii i oględzin styków, następnie sprawdzić działanie wszystkich funkcji z panelu | prawidłowa praca z panelu zawęża problem do pilota, transmisji lub odbiornika |
Słaby ciąg: zacznij od przepływu powietrza
Zakup dmuchawy nie powinien być pierwszym krokiem, jeżeli silnik pracuje, a okap jedynie gorzej zasysa. Najpierw wyjmij i oczyść aluminiowy filtr przeciwtłuszczowy. Producent zaleca jego czyszczenie co najmniej raz w miesiącu podczas normalnego użytkowania. Można użyć łagodnego detergentu; odbarwienie aluminium po myciu nie musi oznaczać uszkodzenia filtra.
Jeżeli okap pracuje jako pochłaniacz, sprawdź również filtr FWK 180. Nasycony wkład węglowy ogranicza przepływ i przestaje skutecznie redukować zapachy. Nie należy go myć ani regenerować, chyba że oznaczenie konkretnego wkładu jednoznacznie dopuszcza taką procedurę. Dla standardowego filtra tego modelu należy przewidzieć okresową wymianę, częstszą przy intensywnym smażeniu.
W trybie wyciągu skontroluj kanał o średnicy odpowiadającej instalacji okapu — w specyfikacji OWC4441BK wylot ma 150 mm. Redukcje, ostre załamania, długa elastyczna rura oraz niedrożna kratka zwiększają opory i hałas. Krótka próba przy uchylonym oknie pomaga ocenić dopływ powietrza: jeśli ciąg wyraźnie się poprawia, przyczyną może być zbyt szczelne pomieszczenie, a nie zużyty silnik.
Jak sprawdzić dmuchawę i silnik
Po odłączeniu okapu od zasilania wyjmij filtr i obejrzyj dostępny obszar wlotu. Wirnik nie powinien ocierać o obudowę ani być oblepiony warstwą tłuszczu. Obracaj go ostrożnie, bez podważania łopatek. Wyczuwalny opór, luz, ocieranie lub ślady kontaktu z obudową wskazują na problem mechaniczny dmuchawy.
Pomiar rezystancji uzwojeń wykonuje się po odłączeniu złącza silnika od instalacji okapu. Wynik nieskończony pomiędzy zaciskami danego uzwojenia oznacza przerwę. Bardzo niska wartość może wskazywać zwarcie, ale bez schematu i danych silnika nie należy oceniać go według jednej „prawidłowej” rezystancji dla wszystkich okapów. Trzeba również sprawdzić, czy uzwojenia nie mają połączenia z metalową obudową. Zwykły multimetr nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem.
Ciągłość uzwojeń nie potwierdza pełnej sprawności: silnik może mieć zwarcia międzyzwojowe, tracić moment po rozgrzaniu albo pracować nieprawidłowo z powodu sterowania. Jeżeli wirnik obraca się swobodnie i uzwojenia nie mają przerwy, kolejnym krokiem jest kontrola wiązki oraz napięć podawanych przez moduł.
Pomiary w pracującym okapie obejmują obwody sieciowe i są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, przyrządów, zabezpieczenia stanowiska i dokumentacji badanego podzespołu.
Brak reakcji panelu, pilota i oświetlenia
Całkowicie martwy okap nie oznacza automatycznie uszkodzenia płytki sterowania znajdującej się przy przyciskach. W urządzeniu pracują także przewód sieciowy, moduł zasilania, zabezpieczenia oraz wiązki łączące elektronikę. Diagnostykę należy prowadzić od wejścia zasilania w stronę odbiorników:
- Potwierdzić sprawność gniazda i obwodu zasilającego innym odbiornikiem.
- Odłączyć okap i obejrzeć przewód, odciążenie kabla oraz dostępne złącza.
- Sprawdzić ciągłość przewodu i zabezpieczeń przy odłączonym module.
- Dopiero potem oceniać zasilacz modułu oraz napięcia zasilające panel.
W pokrewnej konstrukcji okapu Amica brak reakcji panelu i pilota został usunięty przez naprawę uszkodzonego zasilacza płytki. Taki przypadek pokazuje właściwą kolejność badań, ale nie dowodzi, że identyczna usterka występuje w każdym OWC4441BK. Przepalony bezpiecznik również nie powinien być wymieniany bez ustalenia, co spowodowało jego zadziałanie.
Moduł może nadawać się do naprawy, jeżeli uszkodzenie dotyczy zasilacza, zabezpieczenia, przekaźnika lub połączenia lutowanego. Naprawę elektroniki warto jednak powierzyć osobie, która potrafi sprawdzić przyczynę awarii, a nie tylko wymienić widocznie uszkodzony element.
Oświetlenie LED i wiązka lampy
Brak światła przy prawidłowo działającym wentylatorze zawęża obszar poszukiwań do lampy LED, jej przewodów, złącza i wyjścia zasilającego. Najpierw obejrzyj, czy wtyk nie wysunął się podczas czyszczenia oraz czy przewód nie został przyciśnięty elementem obudowy.
Nie podłączaj lampy bezpośrednio do 230 V i nie oceniaj jej na podstawie wyglądu złącza. Moduły LED mogą pracować z różnymi napięciami i sposobami sterowania. Zamienna lampa powinna mieć potwierdzoną zgodność katalogową, właściwe parametry elektryczne, mocowanie i wymiary.
Dostęp do części i przygotowanie wymiany

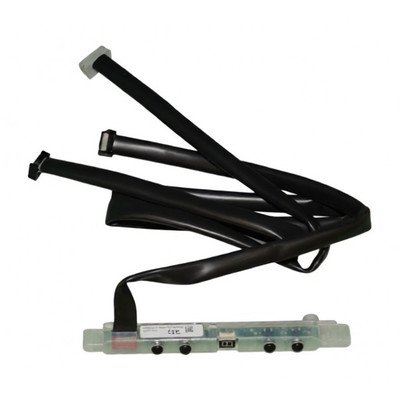

Filtr aluminiowy wyjmuje się od spodu okapu po zwolnieniu jego uchwytu. Po jego demontażu można obejrzeć wnętrze, znaleźć tabliczkę znamionową i uzyskać dostęp do części dolnego zespołu. Lampa, płytka przycisków i wiązki są związane z dolną częścią korpusu, natomiast dmuchawa oraz moduł zasilający mogą wymagać zdjęcia kolejnych osłon wewnętrznych lub elementów komina.
Przed demontażem:
- odłącz urządzenie od sieci i potwierdź brak napięcia w obszarze pracy;
- zabezpiecz płytę grzewczą i szklane lub lakierowane powierzchnie okapu;
- fotografuj ułożenie przewodów i oznaczaj złącza, zamiast polegać na ich kolorach;
- nie ciągnij za przewody — chwytaj za korpus wtyku;
- oczyść tłuszcz wokół mocowań, aby narzędzie nie ześlizgnęło się;
- nie luzuj zawieszenia sufitowego, jeżeli nie wymaga tego procedura dostępu do części.
Okap wyspowy jest ciężkim urządzeniem zamontowanym nad płytą. Jeżeli naprawa wymaga opuszczenia korpusu, rozłączenia zawiesia albo pracy przy mocowaniu sufitowym, potrzebna jest druga osoba oraz właściwe podparcie. Po wymianie sprawdź stabilność obudowy, prawidłowe ułożenie przewodów, brak kontaktu wirnika z osłoną i działanie wszystkich czterech biegów, lampy, przycisków, pilota oraz timera.
Jak dobrać część do OWC4441BK
Podstawą doboru jest komplet danych z tabliczki znamionowej: model OWC4441BK, kod wyrobu 1193405 oraz 14-cyfrowy numer fabryczny. Tabliczka znajduje się wewnątrz obudowy i jest dostępna po wyjęciu aluminiowego filtra.
Kod 1193405 jest istotny, ponieważ podobnie nazwane okapy OWC4441BO, OWC4441IO lub urządzenia z oznaczeniem OKC mogą mieć inne wykończenie, elektronikę, lampę, wiązki albo elementy mocujące. Nie należy przenosić części między nimi wyłącznie na podstawie podobnej obudowy.
Przy porównywaniu elementów zwróć uwagę na:
- numer katalogowy części i wykaz zgodnych urządzeń;
- rodzaj oraz układ złączy;
- wymiary i punkty mocowania;
- napięcie, moc i sposób sterowania elementów elektrycznych;
- kolor i stronę montażu części obudowy;
- wersję płytki oraz ewentualne wymagania konfiguracyjne modułu.
W przypadku filtra aluminiowego można dodatkowo porównać wymiar 200 × 330 × 9 mm, ale sam wymiar nie zastępuje zgodności zaczepu. Przed zamówieniem elektroniki, dmuchawy lub lampy odczytaj oznaczenie ze starego podzespołu i zestaw je z pełnymi danymi okapu. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, części, złącza i sposobu mocowania.
FAQ – części do Amica OWC4441BK
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw należy wyczyścić filtr przeciwtłuszczowy, sprawdzić filtr węglowy, drożność kanału, średnicę przewodu oraz dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy wirnik ociera, ma luz, nie osiąga obrotów albo silnik nie pracuje mimo prawidłowego zasilania.
Jaki filtr aluminiowy pasuje do OWC4441BK?
Specyfikacja modelu podaje jeden filtr przeciwtłuszczowy o wymiarze 200 × 330 × 9 mm. Trzeba jednak potwierdzić także numer katalogowy i wykonanie zaczepu, ponieważ filtry o tych samych wymiarach mogą różnić się mocowaniem.
Czy okap OWC4441BK potrzebuje filtra węglowego?
Tylko w trybie pochłaniacza, gdy powietrze wraca do pomieszczenia. Dla tego modelu producent wskazuje jeden filtr FWK 180. W trybie wyciągu, z powietrzem odprowadzanym na zewnątrz, filtr węglowy należy pominąć.
Dlaczego okap działa z przycisków, ale nie reaguje na pilot?
Najpierw sprawdź baterię i styki pilota. Jeżeli wszystkie funkcje działają z panelu, zasilanie główne, silnik i lampa prawdopodobnie są sprawne, a diagnostykę można ograniczyć do pilota, transmisji oraz odbiornika w okapie.
Czy sprawdzenie ciągłości silnika potwierdza jego sprawność?
Nie. Taki pomiar wykrywa przede wszystkim przerwę w uzwojeniu. Nie ujawnia pewnie zwarć międzyzwojowych, spadku momentu pod obciążeniem ani usterki pojawiającej się po rozgrzaniu. Wynik trzeba zestawić ze stanem mechanicznym dmuchawy i działaniem sterowania.
Gdzie znajduje się tabliczka znamionowa okapu?
Wewnątrz obudowy, za aluminiowym filtrem przeciwtłuszczowym. Do doboru przygotuj model OWC4441BK, kod wyrobu 1193405 i pełny 14-cyfrowy numer fabryczny.
