1001893 - Okap wyspowy OWB 9143 I Inox
Części do okapu wyspowego Amica OWB 9143 I Inox o kodzie wyrobu 1001893 pozwalają naprawić między innymi słaby ciąg, hałas, brak oświetlenia lub problemy ze sterowaniem. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać, której części okapu dotyczy usterka
W okapie Amica OWB 9143 I ten sam objaw może mieć kilka przyczyn. Słabe usuwanie pary nie oznacza automatycznie uszkodzenia silnika, a brak reakcji panelu nie przesądza o konieczności wymiany całego układu sterowania. Diagnostykę warto rozpocząć od elementów eksploatacyjnych, drożności przepływu i połączeń, a dopiero później przechodzić do podzespołów elektrycznych.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr tłuszczowy, nasycony filtr węglowy, niedrożny albo zbyt oporowy kanał, zamknięta klapka zwrotna, zabrudzony wirnik | Porównaj pracę po oczyszczeniu metalowych filtrów. W trybie wyciągu skontroluj drożność przewodu i swobodę klapek; w trybie pochłaniacza oceń stan filtra węglowego | Poprawa po obsłudze filtrów lub przewodu wskazuje na problem przepływu, nie na awarię silnika. Brak poprawy wymaga sprawdzenia wirnika, napędu i sterowania |
| Silnik buczy, lecz wirnik nie rusza lub startuje powoli | blokada wirnika, tarcie o obudowę, uszkodzone łożyskowanie, kondensator pracy o obniżonej pojemności, usterka uzwojenia | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie. Kondensator należy odłączyć, bezpiecznie rozładować i zmierzyć jego pojemność | Opór mechaniczny kieruje diagnostykę na wirnik lub silnik. Swobodny wirnik i pojemność wyraźnie niższa od wartości na obudowie kondensatora uzasadniają jego wymianę. Prawidłowa pojemność nie potwierdza jeszcze sprawności silnika |
| Okap działa tylko na jednym biegu lub prędkości niewiele się różnią | przełącznik, przekaźniki lub moduł sterowania, połączenia wiązki, odczepy uzwojenia silnika, kondensator | Skontroluj złącza i ślady przegrzania. Technik może porównać ciągłość obwodów poszczególnych biegów z dokumentacją konkretnego wykonania | Ciągłość uzwojeń nie gwarantuje poprawnej pracy pod obciążeniem. Nie należy przyjmować jednej uniwersalnej rezystancji dla wszystkich wersji silnika |
| Nie działa wentylator, ale oświetlenie działa | obwód silnika, kondensator, zablokowany wirnik, przekaźnik lub element sterujący | Zacznij od swobody wirnika, przewodów i złączy. Pomiary napięcia na wyjściu sterownika wykonuje wyłącznie osoba przygotowana do pracy przy napięciu sieciowym | Obecność sterowania przy silniku, który nie rusza, zawęża podejrzenie do napędu i jego kondensatora. Brak sterowania wymaga sprawdzenia panelu, modułu i wiązki |
| Nie działa ani światło, ani wentylator | brak zasilania, przewód lub listwa zaciskowa, bezpiecznik na płytce, zasilacz modułu, uszkodzenie sterownika | Sprawdź gniazdo innym odbiornikiem, przewód i dostępne połączenia. Po odłączeniu okapu można zbadać ciągłość bezpiecznika, jeśli jest dostępny i prawidłowo zidentyfikowany | Przerwany bezpiecznik jest skutkiem albo zabezpieczeniem obwodu, a nie pełną diagnozą. Przed jego wymianą trzeba ustalić, czy na płytce, w oświetleniu lub silniku nie występuje zwarcie |
| Okap grzechocze albo mocno drga | luźne mocowanie, klapki zwrotne, zabrudzony lub uszkodzony wirnik, element ocierający o obudowę, przewód wentylacyjny przenoszący drgania | Ustal, czy dźwięk występuje na każdym biegu i czy zmienia się po odłączeniu przewodu odprowadzającego. Obejrzyj klapki, filtr i wirnik | Grzechotanie przy wylocie może pochodzić od klapek, a cykliczne drgania rosnące z obrotami częściej wskazują na wirnik lub jego mocowanie |
Filtry, kanał i klapki – co sprawdzić przed zakupem silnika
Metalowy filtr przeciwtłuszczowy ogranicza osadzanie się tłuszczu wewnątrz okapu. Gdy jego siatka jest zalepiona, przepływ maleje, silnik pracuje głośniej, a para rozchodzi się po kuchni. Filtr należy wyjąć od spodu, zwolnić jego zatrzask i umyć zgodnie z instrukcją urządzenia. Odkształcona siatka, uszkodzona ramka lub niesprawne zamknięcie przemawiają za wymianą.
Filtr węglowy ma zastosowanie podczas pracy w obiegu zamkniętym, gdy oczyszczone powietrze wraca do pomieszczenia. Nasycony wkład może nadal przepuszczać powietrze, lecz słabo zatrzymywać zapachy. Takiego objawu nie należy mylić ze słabym ciągiem w trybie wyciągu, w którym ważniejsze są filtr tłuszczowy, przewód, dopływ powietrza do kuchni oraz klapki zwrotne.
Przy pracy z kanałem wentylacyjnym sprawdź, czy przewód nie jest zgnieciony, rozłączony albo nadmiernie zabrudzony. Klapki przy króćcu powinny otwierać się pod wpływem przepływu i zamykać po wyłączeniu. Zablokowanie może ograniczać wydajność, natomiast luzy lub uszkodzenie powodować grzechotanie.
Jak sprawdzić silnik, wirnik i kondensator
Po bezpiecznym odłączeniu urządzenia i zdjęciu filtrów można obejrzeć dostępne elementy zespołu wentylatora. Przed demontażem wykonaj zdjęcia położenia przewodów i złączy. Wirnika nie należy obracać na siłę ani podważać łopatek, ponieważ nawet niewielkie odkształcenie może wywołać niewyważenie i drgania.
Jeśli wirnik obraca się ciężko, sprawdź, czy nie dotyka obudowy i czy nie blokuje go warstwa tłuszczu lub obcy przedmiot. Swobodny obrót nie wyklucza jednak zużycia silnika ani problemu pojawiającego się dopiero po rozgrzaniu.
Kondensator pracy można ocenić miernikiem pojemności dopiero po odłączeniu co najmniej jednego przewodu i bezpiecznym rozładowaniu elementu. Wynik porównuje się z wartością w mikrofaradach podaną na jego obudowie, z uwzględnieniem oznaczonej tolerancji. Należy dobrać tę samą wymaganą pojemność, właściwy typ pracy i napięcie znamionowe nie niższe od przewidzianego dla oryginału. Sam podobny rozmiar lub pasujące konektory nie wystarczą.
Pomiar rezystancji uzwojeń wykonuje się przy odłączonym silniku. Przerwa może wskazywać na uszkodzenie uzwojenia lub zabezpieczenia termicznego, a bardzo mała wartość między uzwojeniem a metalową obudową jest sygnałem niebezpiecznego uszkodzenia izolacji. Konkretne wartości między przewodami zależą od wersji silnika i jego odczepów, dlatego powinny być porównywane ze schematem albo sprawnym podzespołem tego samego typu.
Pomiary pod napięciem sieciowym oraz badanie rezystancji izolacji wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Brak oświetlenia – żarówka, oprawa czy sterowanie

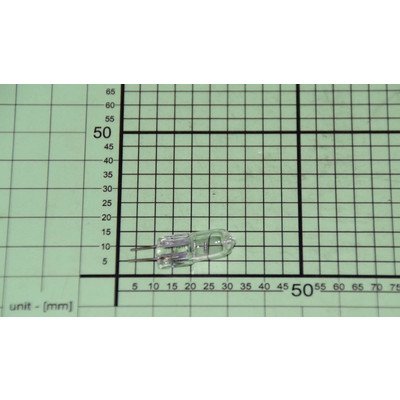

Jeżeli wentylator działa, a nie świeci pojedynczy punkt oświetlenia, najpierw sprawdź źródło światła oraz stan jego styków. Przy wymianie trzeba zachować technologię, napięcie, moc, trzonek i wymiary elementu zastosowanego fabrycznie. Pasująca mechanicznie żarówka o innym napięciu lub przeznaczona do innego rodzaju zasilania może nie działać prawidłowo albo przeciążyć układ.
Gdy nie działa całe oświetlenie, przyczyny mogą obejmować wspólną wiązkę, zasilacz, przełącznik lub moduł. Osmolenie oprawki, nadtopione złącze albo ponowne zadziałanie zabezpieczenia po włączeniu światła wymaga sprawdzenia obwodu przed zamontowaniem nowej części.
Panel i moduł sterujący – nie wymieniaj ich na podstawie samego objawu

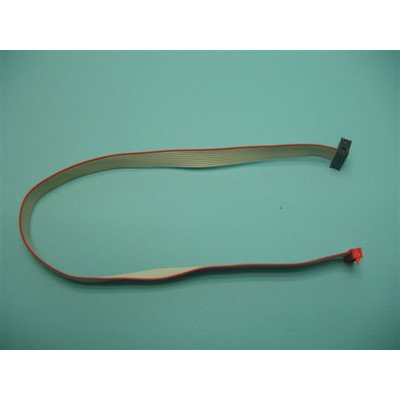

Brak reakcji panelu może wynikać z uszkodzenia przycisku, połączenia między panelem a modułem, bezpiecznika, niskonapięciowego zasilacza elektroniki albo samego sterownika. Jeśli panel jest ciemny, mimo że do urządzenia dochodzi zasilanie, technik powinien najpierw potwierdzić zasilanie wejściowe płytki, a następnie sprawdzić jej zabezpieczenia i sekcję zasilającą.
Przerwa bezpiecznika na płytce nie uzasadnia wstawienia nowego elementu bez znalezienia przyczyny. Zwarcie w obwodzie silnika, lampy, przewodów lub samego modułu może natychmiast uszkodzić bezpiecznik ponownie. Płytka z uszkodzonym zasilaczem lub pojedynczym elementem bywa możliwa do naprawy przez elektronika, dlatego przed zakupem kompletnego modułu warto ocenić zakres uszkodzeń.
Dostęp i wymiana części w okapie wyspowym
Wymianę filtrów i części oświetlenia zwykle rozpoczyna się od dolnej strony okapu. Dostęp do silnika, kondensatora, wiązek i sterowania wymaga zdjęcia filtrów, a następnie odpowiednich osłon wewnętrznych. Dokładna kolejność zależy od wykonania urządzenia; nie należy demontować komina ani podwieszenia, jeżeli dana część jest dostępna od spodu.
Okap wyspowy jest zamocowany do konstrukcji sufitowej. Przed poluzowaniem elementów nośnych trzeba podeprzeć urządzenie i ustalić, czy dostęp wymaga pracy dwóch osób. Przewody warto oznaczać pojedynczo, nie ciągnąć za żyły i nie zamieniać złączy tylko dlatego, że mają podobny kształt. Po montażu sprawdź stabilność obudowy, poprawne ułożenie przewodów, swobodę wirnika, działanie wszystkich biegów i oświetlenia oraz brak nietypowych drgań.
Jak dobrać część do Amica OWB 9143 I
Kod wyrobu 1001893 identyfikuje opisywany wariant OWB 9143 I Inox, ale przy ostatecznym doborze części należy odczytać z tabliczki także pełny model i 14-cyfrowy numer fabryczny. Tabliczka okapu znajduje się zazwyczaj wewnątrz urządzenia i może być widoczna po wyjęciu filtra przeciwtłuszczowego.
Przy porównywaniu części uwzględnij:
- numer katalogowy starego elementu, jeśli jest czytelny;
- wymiary, mocowanie i stronę montażu części mechanicznej;
- liczbę, układ i funkcję złączy elektrycznych;
- parametry źródła światła lub kondensatora;
- oznaczenie silnika, liczbę przewodów i sposób sterowania biegami;
- wersję modułu oraz ewentualną konfigurację wymaganą przez konkretny wariant okapu.
Nie dobieraj szyby, filtra, wirnika ani modułu wyłącznie według zdjęcia. Podobny kształt nie potwierdza wymiarów, rozstawu mocowań ani zgodności elektrycznej. Najbezpieczniejszy następny krok to porównanie kodu 1001893, danych z tabliczki oraz oznaczeń odczytanych bezpośrednio ze starej części.
FAQ – części do okapu Amica OWB 9143 I
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr tłuszczowy, filtr węglowy używany w trybie pochłaniacza, drożność przewodu, klapki zwrotne i dopływ powietrza do kuchni. Silnik podejrzewa się bardziej wtedy, gdy wirnik nie osiąga obrotów mimo drożnego przepływu.
Dlaczego silnik buczy, ale wentylator nie rusza?
Przyczyną może być blokada lub tarcie wirnika, zużycie silnika albo utrata pojemności kondensatora pracy. Swobodę obrotu sprawdza się przy odłączonym zasilaniu, a pojemność kondensatora po jego odłączeniu i rozładowaniu.
Czy można wymienić sam bezpiecznik na module?
Dopiero po ustaleniu przyczyny jego uszkodzenia. Bezpiecznik mógł zadziałać wskutek zwarcia w module, oświetleniu, przewodach lub napędzie. Wymiana na element o większym prądzie znamionowym jest niedopuszczalna.
Czy filtr węglowy trzeba stosować podczas pracy jako wyciąg?
Nie jest on potrzebny do pochłaniania zapachów, gdy powietrze jest odprowadzane na zewnątrz. Filtr węglowy stosuje się w obiegu zamkniętym. W obu trybach potrzebny jest sprawny filtr przeciwtłuszczowy.
Jakie dane są potrzebne do doboru części?
Dla urządzenia Amica przygotuj model OWB 9143 I, kod wyrobu 1001893 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo porównaj numer i parametry demontowanego podzespołu.
