1004190 - Okap wyspowy OWB 1873 kpl. Inox
Części do okapu wyspowego Amica OWB 1873 o kodzie wyrobu 1004190 obejmują elementy filtracji, napędu, sterowania, oświetlenia i obudowy. Słaby ciąg nie zawsze oznacza uszkodzony silnik — przyczyną może być filtr, kanał albo klapka wylotu. Przed zakupem ustal objaw i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny.
Od objawu do właściwej części
W okapie Amica OWB 1873 poszczególne układy można wstępnie rozróżnić na podstawie tego, które funkcje przestały działać. Brak pochłaniania przy sprawnym oświetleniu prowadzi diagnostykę w stronę filtrów, przepływu powietrza, kondensatora, silnika i sterowania jego biegami. Jeżeli nie działa ani wentylator, ani oświetlenie, trzeba najpierw sprawdzić wspólne zasilanie, przewód przyłączeniowy, listwę zaciskową i układ zasilający sterownik.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr tłuszczowy, nasycony filtr węglowy, niedrożny kanał, zablokowane klapki wylotu, zabrudzona albo uszkodzona turbina | stan filtrów, tryb pracy okapu, drożność przewodu i swobodny ruch klapek | poprawa po konserwacji wskazuje na ograniczenie przepływu; brak poprawy uzasadnia kontrolę napędu |
| Silnik buczy lub rusza z trudem | zablokowany wirnik, tarcie turbiny, zużyty kondensator pracy, uszkodzenie silnika | po odłączeniu zasilania sprawdzić, czy wirnik obraca się bez ocierania; kondensator zbadać miernikiem pojemności | opór mechaniczny kieruje diagnostykę na turbinę lub silnik; obniżona pojemność kondensatora może utrudniać rozruch |
| Jeden bieg nie działa | zespół przycisków, połączenie przewodów, styk lub obwód sterowania danego biegu, uzwojenie silnika | porównać reakcję na pozostałych biegach i skontrolować złącza | działanie innych biegów oznacza, że zasilanie całego okapu i część napędu pozostają czynne |
| Okap silnie drga albo stuka | źle osadzony filtr, luźne elementy szyby lub komina, klapki uderzające o obudowę, uszkodzony lub zabrudzony wirnik | obejrzeć mocowania, uszczelki, wsporniki i turbinę | hałas zmieniający się po dociśnięciu osłony wskazuje raczej na mocowanie; cykliczne tarcie wymaga kontroli wirnika |
| Nie świeci jedna lampa | przepalona żarówka, skorodowane styki, uszkodzona oprawka ceramiczna | zamontować sprawne źródło światła o parametrach zgodnych z układem i obejrzeć oprawkę | sprawna lampa w drugiej oprawce pomaga odróżnić żarówkę od uszkodzenia gniazda |
| Nie działa całe oświetlenie, ale wentylator pracuje | transformator, przewody, zespół przycisków lub płytka sterująca | sprawdzić połączenia i obwód oświetlenia zgodnie ze schematem urządzenia | awaria obu lamp jednocześnie nie jest wystarczającym dowodem uszkodzenia transformatora |
| Panel i wszystkie funkcje są martwe | brak zasilania, przewód, listwa zaciskowa, zabezpieczenie lub zasilacz na płytce | potwierdzić zasilanie instalacji, następnie sprawdzić ciągłość odłączonych przewodów i zabezpieczeń | obecność napięcia w gnieździe nie potwierdza, że dociera ono prawidłowo do modułu |
Okap słabo ciągnie — od czego zacząć
Najpierw ustal, czy OWB 1873 pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest kierowane przewodem poza pomieszczenie. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr tłuszczowy i węglowy. Filtr węglowy ma zastosowanie właśnie w obiegu zamkniętym; jego nasycenie ogranicza przepływ i pogarsza usuwanie zapachów.
- Wyjmij metalowy filtr przeciwtłuszczowy i oceń jego zabrudzenie oraz stan ramki. Umyj go łagodnym środkiem odtłuszczającym, dokładnie wypłucz i wysusz przed montażem.
- Jeżeli okap działa jako pochłaniacz, sprawdź filtr węglowy. Standardowego wkładu jednorazowego nie należy myć; wymienia się go po nasyceniu zgodnie z instrukcją i intensywnością użytkowania.
- W wersji wyciągowej sprawdź, czy kanał nie jest zgnieciony, rozłączony albo zatkany oraz czy klapki zwrotne otwierają się bez zahaczania.
- Posłuchaj, czy kolejne biegi powodują wyraźną zmianę obrotów. Jeżeli dźwięk silnika rośnie, lecz przepływ pozostaje słaby, bardziej prawdopodobne jest ograniczenie drogi powietrza albo problem z turbiną niż całkowita awaria sterowania.
- Gdy obroty są wyraźnie zbyt niskie na wszystkich biegach mimo czystych filtrów i drożnego wylotu, kolejno sprawdza się kondensator, zasilanie silnika, uzwojenia oraz stan mechaniczny napędu.
Nie pozostawiaj okapu w normalnej eksploatacji bez filtra przeciwtłuszczowego. Tłuszcz przedostający się do turbiny i instalacji elektrycznej zwiększa zabrudzenie oraz zagrożenie pożarowe.
Jak sprawdzić kondensator i silnik
W tej wersji okapu występują oddzielne elementy napędu, między innymi kondensator, silnik dmuchawy i wirnik. Samo buczenie nie rozstrzyga, który z nich jest uszkodzony.
Pomiar kondensatora
Przed badaniem odłącz urządzenie od instalacji i upewnij się, że kondensator został bezpiecznie rozładowany właściwą metodą. Nie zwieraj jego wyprowadzeń przypadkowym metalowym narzędziem. Odłącz przynajmniej jeden przewód, ustaw miernik na pomiar pojemności i porównaj wynik z wartością oraz tolerancją nadrukowaną na obudowie części.
Wynik wyraźnie niższy od oznaczenia przemawia za wymianą. Wynik mieszczący się w tolerancji potwierdza pojemność w warunkach statycznych, ale nie wyklucza przerwy okresowej, upływności ani problemu pojawiającego się po rozgrzaniu. Nowy kondensator musi mieć właściwą pojemność, typ pracy i co najmniej takie napięcie znamionowe, jakie przewidziano dla oryginału.
Kontrola silnika i wirnika
Po odłączeniu okapu od zasilania zdejmij filtry i sprawdź, czy wirnik nie jest oblepiony tłuszczem, pęknięty lub przesunięty względem obudowy. Powinien obracać się bez tarcia i blokowania. Swobodny ruch nie potwierdza jednak sprawności uzwojeń ani prawidłowego zasilania silnika.
Pomiar rezystancji wykonuje się na odłączonym silniku, po oznaczeniu przewodów i złączy. Przerwa między wyprowadzeniami uzwojenia wskazuje na uszkodzenie obwodu. Sama obecność rezystancji nie potwierdza pełnej sprawności: nie wykrywa każdego zwarcia międzyzwojowego ani problemu występującego dopiero pod obciążeniem. Nie należy porównywać wyników z przypadkowymi wartościami dla innego silnika, ponieważ liczba odczepów i rezystancje zależą od wykonania.
Pomiary napięcia podczas pracy okapu wymagają dostępu do odsłoniętych obwodów sieciowych. Opisane czynności serwisowe pod napięciem są przeznaczone wyłącznie dla osoby z odpowiednimi kwalifikacjami, doświadczeniem, wyposażeniem ochronnym i właściwymi przyrządami pomiarowymi.

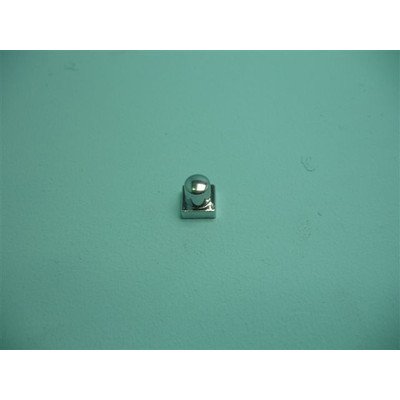

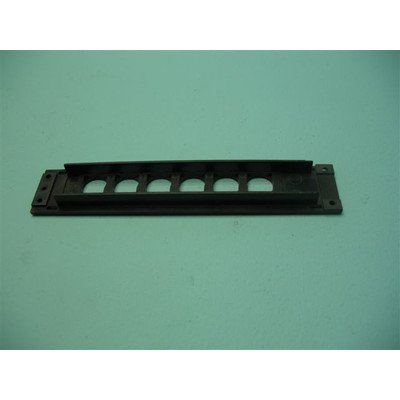

Sterowanie i całkowity brak reakcji
Jeżeli działa światło, lecz nie uruchamia się wentylator, wspólne zasilanie dochodzi przynajmniej do części urządzenia. Należy wtedy sprawdzić zespół przycisków, przewody sterujące, kondensator i silnik. Jeżeli wentylator można uruchomić, ale panel działa niestabilnie, przyczyną może być zabrudzenie lub mechaniczne uszkodzenie przycisków, luźne złącze albo usterka płytki.
Gdy martwe są wszystkie funkcje, kolejność jest inna:
- sprawdzenie instalacji zasilającej i zabezpieczenia obwodu;
- oględziny sznura przyłączeniowego oraz listwy zaciskowej;
- kontrola, czy przewód nie został przygnieciony przez element komina;
- pomiar ciągłości przewodów i zabezpieczeń przy odłączonym zasilaniu;
- dopiero potem diagnostyka zasilacza oraz elementów płytki elektronicznej.
Przepalony bezpiecznik na płytce jest skutkiem przerwania obwodu, ale nie wyjaśnia samodzielnie przyczyny. Nie wolno zastępować go elementem o większym prądzie ani mostkować. Przed ponownym uruchomieniem trzeba ustalić, czy nie występuje zwarcie w module, transformatorze, silniku lub okablowaniu. Moduł może nadawać się do naprawy — nie należy automatycznie zamawiać kompletnej płytki bez pomiarów.

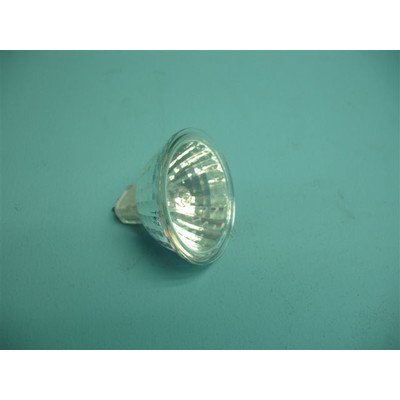

Oświetlenie halogenowe — żarówka, oprawka czy transformator
W OWB 1873 występują części układu oświetlenia halogenowego, takie jak żarówka, ceramiczna podstawa, odbłyśnik, kompletny zespół halogenu i transformator. Pozwala to rozdzielić diagnostykę na stronę pojedynczej lampy oraz wspólne zasilanie oświetlenia.
Jeżeli nie świeci tylko jedna lampa, zacznij od źródła światła i oprawki. Obejrzyj styki pod kątem przegrzania, korozji i utraty docisku. Jeżeli nie świecą obie lampy, sprawdzenie samych żarówek nadal ma sens, ale rośnie prawdopodobieństwo usterki transformatora, przełącznika, płytki albo wspólnego przewodu.
Nowe źródło światła musi odpowiadać parametrom układu fabrycznego. Zgodność podstawy nie wystarcza — znaczenie mają napięcie, moc, rodzaj zasilania, temperatura pracy i współpraca z transformatorem. Nie podłączaj lampy bezpośrednio do innego napięcia i nie zwiększaj mocy ponad wartość przewidzianą dla oprawy.
Hałas, drgania i elementy konstrukcyjne
W okapie wyspowym dźwięki mogą być wzmacniane przez długi komin, szybę i mocowanie sufitowe. Zanim zamówisz silnik, sprawdź:
- czy filtry są zablokowane w prowadnicach i nie drżą;
- czy klapki wylotu nie uderzają o króciec lub przewód;
- czy wirnik nie ociera o obudowę silnika;
- czy wsporniki szyby, uszczelki i osłony nie mają luzu;
- czy przewód wentylacyjny nie dotyka luźno metalowego komina;
- czy hałas występuje na każdym biegu, czy tylko przy określonych obrotach.
Stuk powtarzający się w rytmie obrotów wskazuje na wirnik, ciało obce albo ocieranie. Brzęczenie zmieniające się po lekkim podparciu osłony częściej wiąże się z mocowaniem. Buczenie połączone z brakiem rozruchu wymaga kontroli kondensatora i napędu, ale nie jest dowodem, że trzeba wymienić oba elementy.
Dostęp do podzespołów i wymiana
Pierwszy dostęp serwisowy zwykle uzyskuje się od spodu po wyjęciu filtrów przeciwtłuszczowych. Tą drogą można obejrzeć oprawy oświetlenia, turbinę i część mocowań. Elementy sterowania, transformator oraz połączenia umieszczone wyżej mogą wymagać zdjęcia osłon komina. Dokładna kolejność i rozmieszczenie wkrętów muszą być zgodne z dokumentacją konkretnego wykonania.
Przed demontażem:
- odłącz okap od zasilania również na poziomie obwodu, jeżeli wtyczka jest niedostępna;
- zabezpiecz płytę grzewczą i szklane elementy;
- przygotuj podporę dla zdejmowanych części — duże elementy okapu wyspowego powinny być obsługiwane przez dwie osoby;
- fotografuj i oznaczaj złącza przed odłączeniem;
- nie ciągnij za przewody i nie zamieniaj położenia konektorów;
- oczyść tłuszcz wokół mocowań, aby narzędzie nie ześlizgnęło się ze śruby.
Po wymianie sprawdź osadzenie filtrów, swobodę wirnika, prowadzenie przewodów i brak kontaktu instalacji z ruchomymi częściami. Dopiero po zamknięciu osłon przeprowadź próbę wszystkich biegów oraz oświetlenia. Jeżeli naprawa obejmowała silnik lub turbinę, zwróć uwagę na nietypowe drgania, zapach przegrzanej izolacji i prawidłowe otwieranie klapek wylotu.
Jak dobrać część do Amica OWB 1873
Podstawowe oznaczenie tej strony to OWB 1873, a kod wyrobu to 1004190. Przy ostatecznym potwierdzaniu zgodności przygotuj trzy dane z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Sam wygląd części nie wystarcza. W podobnych okapach mogą występować różne złącza, uchwyty, długości przewodów i wykonania elektryczne. Porównaj również cechy właściwe dla danego elementu:
- silnik i wirnik: numer części, mocowanie, wymiary, złącze, liczba przewodów oraz zgodność turbiny;
- kondensator: pojemność, tolerancja, napięcie znamionowe, typ pracy i sposób podłączenia;
- transformator: napięcie wejściowe i wyjściowe, moc, rodzaj wyjścia, wymiary oraz złącza;

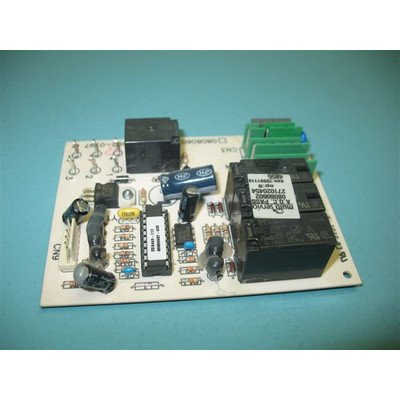

- moduł lub płytka: pełny numer części, oznaczenia płytki, rozmieszczenie złączy i wersja wykonania;
- oprawa i żarówka: typ podstawy, napięcie, moc, wymiary oraz odporność temperaturowa;
- uszczelki, wsporniki i elementy szyby: długość, profil, strona montażu i rozmieszczenie otworów.
Przed zamówieniem odczytaj tabliczkę znamionową, porównaj numer starej części i wykonaj czytelne zdjęcia jej złączy oraz mocowań. Pozwala to uniknąć zakupu elementu wyglądającego podobnie, lecz przeznaczonego do innego wariantu okapu.
FAQ — części i naprawa Amica OWB 1873
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, niedrożny kanał, zablokowane klapki wylotu i zabrudzoną turbinę. Silnik sprawdza się dopiero po potwierdzeniu swobodnego przepływu powietrza.
Jak sprawdzić kondensator silnika okapu?
Po odłączeniu urządzenia, bezpiecznym rozładowaniu kondensatora i odpięciu przynajmniej jednego przewodu zmierz jego pojemność. Wynik porównaj z oznaczeniem i tolerancją na obudowie. Prawidłowa pojemność nie wyklucza każdej usterki występującej pod obciążeniem.
Dlaczego silnik buczy, ale wirnik nie rusza?
Przyczyną może być mechaniczna blokada, tarcie turbiny, kondensator o obniżonej pojemności albo uszkodzenie uzwojenia. Nie uruchamiaj silnika wielokrotnie w stanie zablokowanym, ponieważ powoduje to jego szybkie nagrzewanie.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Filtr węglowy stosuje się przede wszystkim w trybie pochłaniacza, gdy oczyszczone powietrze wraca do pomieszczenia. Przy prawidłowo wykonanym wyciągu jego montaż może niepotrzebnie ograniczać przepływ, dlatego konfigurację należy sprawdzić w instrukcji urządzenia.
Co podać przy zamawianiu części do OWB 1873?
Podaj model OWB 1873, kod wyrobu 1004190 i pełny 14-cyfrowy numer fabryczny. Dodatkowo porównaj numer zdemontowanej części oraz prześlij zdjęcie tabliczki, złącza i mocowania, zwłaszcza przy silniku, płytce, transformatorze i elementach oświetlenia.
