1006782 - Okap nadkuchenny OWC 9419 Inox (Amica)
Części do okapu Amica OWC 9419 I o kodzie wyrobu 1006782 obejmują elementy filtracji, dmuchawy, sterowania, oświetlenia i obudowy. Słabe pochłanianie, hałas albo brak reakcji nie przesądzają jeszcze, który podzespół jest uszkodzony. Przed zakupem ustal przyczynę i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OWC 9419 I – od objawu do właściwego podzespołu
W okapie wyspowym Amica OWC 9419 I poszczególne funkcje realizują odrębne zespoły: metalowy filtr zatrzymuje tłuszcz, filtr węglowy pochłania zapachy podczas pracy w obiegu zamkniętym, dmuchawa wytwarza przepływ, a płytki sterujące i wiązki przekazują polecenia do silnika oraz oświetlenia. Dlatego ten sam objaw może mieć kilka przyczyn i nie powinien być podstawą do zamówienia najdroższej części bez sprawdzenia prostszych możliwości.
Co sprawdzić przy typowych objawach?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny przewód, zamknięta lub zablokowana klapa, zbyt mały dopływ powietrza do kuchni, uszkodzona turbina | Najpierw oczyść filtr przeciwtłuszczowy i skontroluj drogę wylotu. Jeżeli urządzenie jest wyciągiem, sprawdź przepływ w kanale; jeżeli pochłaniaczem, oceń stan filtra węglowego. Wzrost obrotów bez wyraźnego wzrostu przepływu częściej wskazuje na opory instalacji lub filtrów niż na panel sterowania. |
| Silnik słychać, lecz turbina nie rusza | ciało obce, tłuszcz blokujący wirnik, ocieranie turbiny o obudowę, zużyte łożyskowanie, kondensator silnika o utraconej pojemności – jeżeli występuje w danym wykonaniu | Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez zacięć i nie dotyka obudowy. Swobodny ruch nie potwierdza jeszcze sprawności uzwojeń ani kondensatora. Nie rozpędzaj ręką turbiny podłączonego urządzenia. |
| Działa światło, ale nie działa wentylator | uszkodzenie przycisku lub płytki sterowania, przerwa w wiązce silnika, awaria kondensatora, uzwojenia albo zabezpieczenia silnika | Działające lampy potwierdzają tylko obecność zasilania w części układu. Trzeba osobno sprawdzić złącza silnika, ciągłość przewodów i sam napęd. Brak jednego biegu może dotyczyć sterowania lub konkretnego odczepu uzwojenia, a nie całego silnika. |
| Nie działa ani wentylator, ani panel, ani światło | brak zasilania, uszkodzony przewód, złącze, bezpiecznik lub sekcja zasilająca płytki | Zacznij od obwodu zasilającego. Bezpiecznik sprawdza się po odłączeniu napięcia. Przerwany bezpiecznik jest skutkiem lub zabezpieczeniem usterki, dlatego nie należy wymieniać go wielokrotnie bez znalezienia zwarcia. |
| Nie działa oświetlenie, ale silnik pracuje | przepalona żarówka, wypalone styki oprawki, przerwana wiązka, uszkodzony transformator albo obwód sterujący światłem | Jeśli nie świeci jedna lampa, zacznij od źródła światła i oprawki. Brak wszystkich lamp kieruje diagnostykę także na wspólne zasilanie oraz transformator. Sam wygląd żarówki nie przesądza o jej sprawności. |
| Okap głośno buczy, stuka lub drży | zabrudzone filtry, zablokowany kanał, luźna osłona, ocierająca lub niewyważona turbina, zużyty silnik | Ustal, czy dźwięk zależy od biegu. Grzechotanie obudowy lub kanału różni się od jednostajnego buczenia napędu. Ślady tarcia i nadmierny luz turbiny wskazują na problem mechaniczny. |
| Zabezpieczenie instalacji wyłącza się po uruchomieniu wentylatora | zwarcie w silniku, wiązce lub płytce, uszkodzenie izolacji albo błędne podłączenie | Nie włączaj urządzenia ponownie i nie zwiększaj wartości zabezpieczenia. Konieczne są pomiary izolacji oraz kontrola poszczególnych obwodów przez osobę z odpowiednimi kwalifikacjami. |
Filtry i spadek skuteczności pochłaniania
Metalowy filtr przeciwtłuszczowy powinien być regularnie odtłuszczany. Jeżeli siatka jest rozerwana, zdeformowana, rozwarstwiona albo nie daje się doczyścić, uzasadniona jest wymiana. Dla kodu wyrobu 1006782 potwierdzono zastosowanie filtra 1006926 o wymiarach 250 × 300 × 9 mm, jednak przed zamówieniem warto porównać także zatrzask, ramkę i liczbę filtrów zamontowanych w konkretnym egzemplarzu.
Filtr węglowy jest potrzebny podczas pracy okapu jako pochłaniacz, gdy oczyszczone powietrze wraca do pomieszczenia. W trybie wyciągu powietrze trafia do kanału wentylacyjnego, dlatego obecność dodatkowego filtra węglowego może nie być wymagana i zwiększać opór przepływu. Zużyty wkład węglowy może nadal wyglądać poprawnie, ale gorzej neutralizować zapachy. Standardowego jednorazowego wkładu nie należy myć ani regenerować, o ile producent danego filtra wyraźnie nie przewidział innej procedury.
Jeżeli po obsłudze filtrów wydajność nadal jest mała, sprawdź:
- czy przewód odprowadzający nie jest zgnieciony, zatłuszczony lub przewężony;
- czy klapa zwrotna otwiera się swobodnie;
- czy wylot nie został zasłonięty;
- czy przy zamkniętych oknach w szczelnym pomieszczeniu nie brakuje nawiewu;
- czy turbina osiąga wyraźnie różne obroty na kolejnych biegach.
Jak wykonać podstawowe pomiary?
Przed pomiarem rezystancji, ciągłości lub pojemności odłącz urządzenie od zasilania, potwierdź brak napięcia i wypnij badaną część z obwodu. Pomiar elementu pozostawionego na płytce może obejmować równoległe ścieżki i prowadzić do błędnej oceny.
Oświetlenie halogenowe i transformator
Wśród części przeznaczonych do tego modelu występują żarówki halogenowe G4 12 V 20 W oraz transformator o wyjściu około 11,5 V. Parametry nowego elementu muszą odpowiadać oryginalnemu układowi – nie wystarczy zgodny kształt trzonka.
Żarówkę można sprawdzić pomiarem ciągłości włókna po wyjęciu z oprawki. Przerwa wskazuje na przepalenie, ale poprawny wynik nie potwierdza stanu styków ani obecności napięcia z transformatora. Jeżeli wszystkie lampy zgasły jednocześnie, bardziej prawdopodobna staje się usterka wspólnego zasilania, transformatora, przewodów lub sterowania.
Pomiar napięcia wejściowego i wyjściowego transformatora podczas pracy wymaga dostępu do obwodów pod napięciem. Takie czynności są przeznaczone wyłącznie dla wykwalifikowanego technika, ponieważ wewnątrz urządzenia występuje napięcie sieciowe. Wynik trzeba porównać z oznaczeniami transformatora i mierzyć również pod właściwym obciążeniem – prawidłowe napięcie bez obciążenia nie zawsze potwierdza sprawność zasilacza.
Silnik, turbina i kondensator
Po zdjęciu filtrów wykonaj oględziny turbiny. Pęknięte łopatki, osad powodujący niewyważenie, ślady ocierania lub wyczuwalny luz mogą tłumaczyć drgania i hałas. Turbina powinna obracać się bez punktowych zacięć, lecz ten test nie ocenia stanu elektrycznego silnika.
Ciągłość uzwojeń sprawdza się między przewodami wskazanymi dla konkretnego silnika. Nie ma jednej prawidłowej rezystancji dla wszystkich biegów i wersji napędu. Przerwa może oznaczać uszkodzone uzwojenie, zabezpieczenie termiczne albo przewód. Bardzo mała rezystancja nie pozwala zwykłym multimetrem wykluczyć zwarcia międzyzwojowego. Izolację między uzwojeniami a metalową obudową ocenia się odpowiednim miernikiem rezystancji izolacji.
Jeżeli silnik korzysta z kondensatora, odłączony i bezpiecznie rozładowany element można zbadać miernikiem pojemności. Wynik należy porównać z wartością i tolerancją nadrukowaną na jego obudowie. Wybrzuszenie, wyciek lub znaczny ubytek pojemności kwalifikują część do wymiany, ale prawidłowa pojemność nie wyklucza mechanicznego zatarcia ani usterki sterowania.
Płytki i wiązki sterujące
Przed uznaniem modułu za uszkodzony sprawdź wtyki, przewody i ślady przegrzania. Zatłuszczone, luźne lub nadpalone złącze może powodować okresową pracę, brak wybranego biegu albo grzanie styków. Bezpiecznik na płytce bada się przy odłączonym zasilaniu. Jeżeli jest przepalony, dalsza diagnostyka powinna ustalić przyczynę przeciążenia przed wstawieniem nowego o identycznych parametrach.
Pomiary napięć na pracującym module i naprawa jego zasilacza wymagają kwalifikacji, dokumentacji oraz zachowania zasad pracy przy napięciu sieciowym. Moduł często da się naprawić, ale decyzję należy oprzeć na pomiarach, a nie wyłącznie na ciemnym nalocie, zapachu lub braku reakcji panelu.
Dostęp do podzespołów i wymiana
W okapie wyspowym część podzespołów jest dostępna od spodu po wyjęciu filtrów, natomiast silnik, górne wiązki lub elementy mocujące mogą wymagać odsunięcia maskownicy kominowej. Konstrukcja jest zamocowana do sufitu, dlatego ciężkich elementów korpusu i zespołu dmuchawy nie należy odkręcać bez ich podparcia.
Bezpieczna kolejność przygotowania naprawy wygląda następująco:
- Odłącz okap od zasilania; przy przyłączu stałym wyłącz właściwy obwód i potwierdź brak napięcia.
- Poczekaj, aż żarówki i elementy oświetlenia ostygną.
- Wyjmij metalowe filtry, podtrzymując je podczas zwalniania zatrzasków.
- Wykonaj zdjęcia połączeń i oznacz złącza przed ich rozpięciem.
- Sprawdź, czy wewnątrz nie ma śladów ocierania, przegrzania, tłuszczu na złączach lub uszkodzonej izolacji.
- Podczas montażu poprowadź przewody tak, aby nie zostały przygniecione maskownicą ani wciągnięte przez turbinę.
- Po złożeniu skontroluj stabilność filtrów, działanie oświetlenia i wszystkie biegi wentylatora.
Nie należy zakładać, że liczba śrub, rozmieszczenie złączy lub sposób zdjęcia maskownicy są identyczne w innych okapach OWC. Jeżeli naprawa wymaga odłączenia zespołu od sufitu, pracę powinny wykonywać co najmniej dwie przygotowane osoby albo instalator dysponujący odpowiednim podparciem.
Jak dobrać część do Amica OWC 9419 I?
Podstawą doboru jest pełna identyfikacja urządzenia. Dla tego okapu należy przygotować:
- model OWC 9419 I;
- kod wyrobu 1006782;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka w okapach Amica bywa umieszczona wewnątrz czaszy i staje się widoczna po wyjęciu metalowego filtra. Nie pomyl modelu OWC 9419 I z podobnie nazwanym OKC 9419 I ani z innymi wariantami OWC. Zbliżona nazwa i identyczna wtyczka nie potwierdzają zgodności silnika, płytki, transformatora czy elementów korpusu.
Przy doborze porównaj również:
- numer katalogowy starej części;
- wymiary i położenie mocowań;
- rodzaj oraz liczbę pinów złącza;
- napięcie, moc, pojemność lub inne oznaczenia elektryczne;
- układ przycisków i wersję płytki;
- stronę montażu oraz kształt elementów obudowy.
Szczególnej ostrożności wymagają moduły sterujące. Część o podobnym wyglądzie może mieć inne oprogramowanie, obsługiwać inną liczbę biegów lub współpracować z innym panelem. Przed zakupem porównaj wszystkie oznaczenia z płytki, a w razie niezgodności prześlij zdjęcie tabliczki znamionowej i starego podzespołu.
Pozostałe warianty urządzeń można znaleźć w kategorii okapów Amica o szerokości 70–90 cm, ale części między modelami nie należy zamieniać bez potwierdzenia katalogowego.
FAQ – części do Amica OWC 9419 I
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność kanału, klapę zwrotną i dopływ powietrza. Podejrzenie silnika jest silniejsze, gdy turbina nie osiąga obrotów, zatrzymuje się, przegrzewa albo pracuje nierówno mimo drożnego przepływu.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Filtr węglowy służy przede wszystkim do pracy w obiegu zamkniętym. Gdy okap działa jako wyciąg i odprowadza powietrze na zewnątrz, zwykle nie jest stosowany. Sposób konfiguracji należy jednak potwierdzić dla istniejącej instalacji.
Dlaczego silnik buczy, ale nie startuje?
Przyczyną może być zablokowana lub ocierająca turbina, zużyte łożyskowanie, uszkodzony kondensator – jeśli występuje – albo problem z uzwojeniem i jego zasilaniem. Najpierw, przy odłączonym urządzeniu, sprawdź swobodę ruchu wirnika, a następnie wykonaj pomiary elektryczne.

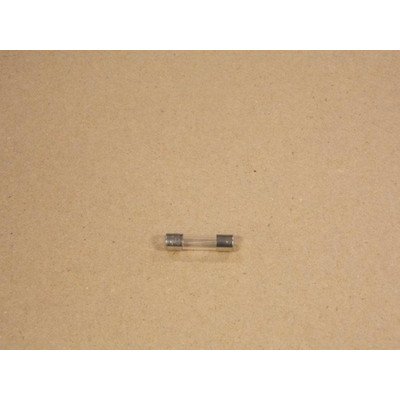

Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Bezpiecznik mógł zadziałać wskutek zwarcia silnika, wiązki, transformatora lub płytki. Wstawianie kolejnych bezpieczników bez ustalenia przyczyny może powiększyć uszkodzenia. Nowy element musi mieć parametry zgodne z dokumentacją konkretnego modułu.
Jak sprawdzić, czy uszkodzona jest płytka sterująca?
Najpierw wyklucz brak zasilania, uszkodzenie bezpiecznika, przewodów, wtyków oraz elementu wykonawczego. Dopiero potem sprawdza się zasilanie płytki i sygnały wyjściowe. Pomiary na module pod napięciem są pracą dla wykwalifikowanego technika.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model OWC 9419 I, kod wyrobu 1006782 i 14-cyfrowy numer fabryczny. Przy filtrach oraz częściach mechanicznych zmierz również element i porównaj mocowania, a przy podzespołach elektrycznych przepisz pełne oznaczenia ze starej części.
