1006787 - OWC9573I (IH 17025 E) No logo
Części do okapu wyspowego Amica OWC9573I (IH 17025 E), kod wyrobu 1006787, pozwalają usunąć problemy ze słabym odciągiem, hałasem, sterowaniem lub oświetleniem. Przed zakupem ustal przyczynę usterki i porównaj pełne dane z tabliczki znamionowej: model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Oznaczenie „No logo” wskazuje konkretny wariant wykonania, dlatego sam wygląd części nie potwierdza zgodności.
Co warto wiedzieć o okapie Amica OWC9573I
OWC9573I, występujący również pod oznaczeniem IH 17025 E, jest okapem wyspowym o szerokości 90 cm. Dokumentacja tego wykonania podaje cztery poziomy pracy wentylatora, w tym bieg intensywny, oświetlenie LED, wyświetlacz, timer oraz elektroniczny wskaźnik nasycenia filtrów. Urządzenie może pracować jako wyciąg odprowadzający powietrze kanałem albo jako pochłaniacz z odpowiednim filtrem węglowym.
Ma to znaczenie podczas diagnozy. Słabe usuwanie pary nie musi oznaczać awarii dmuchawy, a migający symbol na wyświetlaczu może być komunikatem obsługowym dotyczącym filtrów, nie błędem modułu. Przed zamówieniem silnika, panelu lub zasilacza trzeba najpierw wykluczyć zabrudzenie, niedrożność instalacji oraz problem z połączeniami.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zasysa | Zatłuszczone filtry aluminiowe, zużyty filtr węglowy, niedrożny kanał, ograniczony dopływ powietrza do kuchni, niewłaściwa redukcja przewodu | Obejrzyj filtry, sprawdź drożność kanału i klapy zwrotnej. Porównaj pracę przy uchylonym oknie, bez zmiany ustawień okapu | Wyraźna poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny. Brak poprawy nie potwierdza jeszcze uszkodzenia silnika |
| Wentylator nie uruchamia się, ale panel i światło działają | Zablokowany wirnik, zatłuszczona dmuchawa, przerwana wiązka, uszkodzony silnik albo tor sterowania silnikiem | Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez tarcia i czy złącza nie są nadpalone lub poluzowane | Zablokowanie mechaniczne wymaga usunięcia przyczyny przed próbą uruchomienia. Swobodny ruch wirnika nie dowodzi sprawności uzwojeń ani modułu |
| Okap buczy, drga lub stał się głośniejszy | Osad na wirniku, poluzowane mocowanie, uszkodzona turbina, element ocierający o obudowę, ograniczony kanał wylotowy | Obejrzyj wirnik, obudowę turbiny, filtry, reduktor i dostępne mocowania. Sprawdź, czy hałas zmienia się wraz z biegiem | Grzechotanie sugeruje luźny element lub klapę, a narastające drgania wraz z obrotami mogą wskazywać na niewyważenie turbiny |
| Nie działa całe oświetlenie, ale wentylator pracuje | Wspólne zasilanie lamp, przewody, zasilacz oświetlenia albo wyjście modułu sterującego | Najpierw sprawdź złącza i ciągłość przewodów przy odłączonym zasilaniu. Poszczególne źródła LED oceniaj zgodnie z ich wykonaniem | Awaria wszystkich punktów światła kieruje diagnostykę w stronę wspólnego obwodu. Sam brak światła nie uzasadnia wymiany panelu |
| Nie świeci tylko jeden punkt LED | Uszkodzony moduł LED, oprawa lub lokalne połączenie | Porównaj stan przewodów i złącza niesprawnego punktu z pozostałymi | Usterka pojedynczego punktu częściej ma charakter lokalny, ale zamiana modułów jest dopuszczalna tylko przy zgodnych parametrach i złączach |
| Okap jest całkowicie martwy | Brak zasilania, uszkodzony przewód sieciowy, bezpiecznik na płytce, zasilacz elektroniki lub moduł | Potwierdź działanie obwodu zasilającego. Po odłączeniu urządzenia obejrzyj przewód, złącza, płytki i zabezpieczenia pod kątem przerw oraz nadpaleń | Uszkodzony bezpiecznik jest skutkiem, który może towarzyszyć zwarciu. Nie należy zastępować go ani montować nowego modułu bez ustalenia przyczyny |
| Przyciski nie reagują lub funkcje działają niestabilnie | Zabrudzenie panelu, luźna wiązka, problem z zasilaniem niskonapięciowym lub elektroniką sterującą | Oczyść i osusz panel, wykonaj kontrolowane odłączenie zasilania, a następnie sprawdź złącza przy wyłączonym urządzeniu | Chwilowa poprawa po restarcie nie potwierdza trwałej sprawności. Powracająca usterka wymaga diagnostyki zasilacza i modułów |
Słaby ciąg nie zawsze oznacza uszkodzoną dmuchawę
W trybie wyciągu powietrze musi swobodnie przejść przez filtry przeciwtłuszczowe, turbinę i przewód prowadzący na zewnątrz. Dla IH 17025 E podawany jest wylot o średnicy 150 mm. Zastosowanie reduktora do mniejszego kanału, liczne ostre kolana, zgnieciona rura elastyczna albo zablokowana klapa zwrotna zwiększają opory przepływu. Skutkiem może być mniejsza skuteczność i większy hałas mimo sprawnej dmuchawy.
Jeżeli po uchyleniu okna wyciąg wyraźnie się poprawia, pomieszczenie prawdopodobnie nie ma wystarczającego nawiewu. Gdy okap pracuje jako pochłaniacz, powietrze wraca do kuchni, a za ograniczenie zapachów odpowiada filtr węglowy. Nasycony wkład może osłabiać przepływ i przestać pochłaniać zapachy, chociaż silnik nadal osiąga obroty.
Metalowe filtry przeciwtłuszczowe należy regularnie odtłuszczać zgodnie z instrukcją urządzenia. Filtra węglowego przeznaczonego do wymiany nie należy myć, chyba że producent konkretnego wkładu wyraźnie określił go jako regenerowalny. Migające oznaczenie związane z nasyceniem filtrów kasuje się dopiero po wykonaniu odpowiedniej obsługi.
Diagnostyka silnika, wiązek i modułu
Podstawowa kontrola bez zasilania obejmuje oględziny dmuchawy, próbę ręcznego obrócenia wirnika oraz sprawdzenie przewodów i złączy. Tłuszcz może obciążać turbinę, a odkształcony wirnik może ocierać o obudowę. Przed ponownym uruchomieniem trzeba usunąć przyczynę blokowania — wielokrotne włączanie zatrzymanego silnika może pogłębić uszkodzenie.
Miernikiem można sprawdzić ciągłość przewodów i uzwojeń po odłączeniu badanego elementu od elektroniki. Przerwa w obwodzie uzwojenia lub przewodu jest wyraźną nieprawidłowością. Sama obecność ciągłości nie potwierdza jednak, że silnik osiąga prawidłowe obroty pod obciążeniem ani że nie występuje zwarcie międzyzwojowe. Nie należy przyjmować jednej uniwersalnej rezystancji dla wszystkich wersji dmuchaw.
Pomiar rezystancji między obwodem silnika a jego dostępnymi częściami przewodzącymi może ujawnić ewidentne przebicie, ale do właściwej oceny izolacji potrzebny jest odpowiedni miernik rezystancji izolacji i znajomość procedury serwisowej. Zwykły multimetr nie zastępuje takiego badania.
Jeśli panel działa, lecz silnik nie otrzymuje sterowania, dalsza kontrola wymaga pomiarów napięć na pracującym urządzeniu. Czynności przy napięciu sieciowym są przeznaczone wyłącznie dla wykwalifikowanego serwisanta, dysponującego właściwymi przyrządami i zabezpieczeniami. Przed wymianą modułu trzeba rozstrzygnąć, czy problem znajduje się na jego wyjściu, w wiązce, czy w obciążeniu. Uszkodzony silnik lub przewód może ponownie uszkodzić nową elektronikę.
Jak diagnozować brak oświetlenia
W tym wykonaniu stosowane jest oświetlenie LED. Gdy nie świeci pojedynczy punkt, sprawdzanie zaczyna się od jego oprawy, złącza i przewodów. Gdy gasną wszystkie lampy jednocześnie, bardziej prawdopodobny staje się problem wspólnego zasilania, wiązki albo układu załączającego.
Nie należy oceniać źródła światła wyłącznie wzrokowo. Brak widocznych przepaleń nie potwierdza jego sprawności. Test ciągłości ma sens tylko dla elementów, których konstrukcja na to pozwala; modułu LED z elektroniką nie można oceniać tak samo jak zwykłej żarówki. Podłączenie przypadkowego LED-u może powodować miganie, krótkie rozbłyski lub przeciążenie zasilacza.
Pomiary napięcia wyjściowego wykonuje się z uwzględnieniem rodzaju zasilacza i wymaganego obciążenia. Niektóre układy nie uruchamiają się prawidłowo bez sprawnego odbiornika, dlatego pomiar „na pustym” nie zawsze rozstrzyga o ich stanie. Zamienna lampa lub zasilacz muszą mieć potwierdzone napięcie, moc, sposób sterowania, polaryzację, wtyk i mocowanie.
Dostęp do części i zasady wymiany
Tabliczka znamionowa okapu znajduje się wewnątrz obudowy, za filtrami aluminiowymi. Ich zdjęcie jest również pierwszym krokiem przy oględzinach wnętrza, filtrów i dostępnych przewodów. Przed pracą odłącz okap od zasilania w sposób uniemożliwiający przypadkowe włączenie. Jeżeli urządzenie jest podłączone na stałe, należy wyłączyć właściwy obwód i potwierdzić brak napięcia odpowiednim przyrządem.

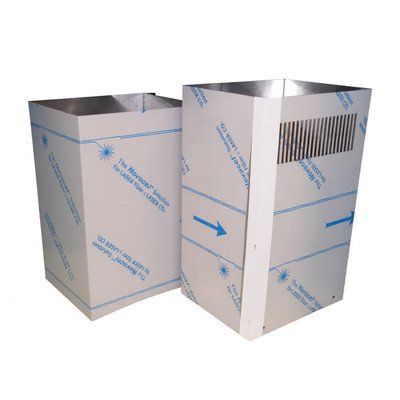

Dmuchawa, zasilacz oświetlenia i moduły mogą znajdować się wyżej, w korpusie lub osłonie kominowej. Sposób dostępu zależy od montażu konkretnego egzemplarza. Okap wyspowy pracuje nad głową, ma szklane i stalowe elementy oraz jest mocowany do sufitu, dlatego większych osłon nie należy demontować bez ich podparcia. Do takich prac potrzebna jest druga osoba i stabilne wyposażenie do pracy na wysokości.
Przy demontażu warto:
- fotografować ułożenie przewodów i oznaczać złącza przed rozłączeniem;
- chwytać za obudowę wtyku, a nie ciągnąć za przewody;
- chronić szybę i stal przed zarysowaniem;
- sprawdzić, czy przewody nie będą ocierały o turbinę;
- usunąć tłuszcz z powierzchni montażowych, ale nie zalewać silnika ani elektroniki;
- porównać mocowania, złącza i oznaczenia starej części z nową przed montażem.
Po naprawie sprawdź kolejno oświetlenie, każdy z czterech poziomów pracy, timer i stabilność wskazań panelu. Dmuchawa powinna rozpędzać się bez tarcia i nietypowych drgań. Reset wskaźnika filtrów wykonuj po czyszczeniu lub wymianie właściwego wkładu, a nie w celu ukrycia powracającego komunikatu.
Jak dobrać część do wariantu 1006787
Pełna nazwa tej kategorii zawiera kilka ważnych identyfikatorów: kod wyrobu 1006787, model OWC9573I, oznaczenie IH 17025 E i wariant No logo. Podobny okap OWC9573I może występować pod innym kodem wyrobu, a części różniące się oprogramowaniem panelu, wiązką, nadrukiem, mocowaniem lub rodzajem złącza mogą wyglądać niemal identycznie.
Dla urządzeń Amica należy odczytać:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Tabliczka jest dostępna po zdjęciu aluminiowych filtrów. W przypadku panelu i modułu sterującego porównaj również numer płytki, wersję wykonania, liczbę obsługiwanych biegów i oznaczenia złączy. Dla dmuchawy znaczenie mają mocowanie, geometria obudowy, kierunek wylotu i wiązka. Filtry dobiera się według potwierdzonego numeru katalogowego, wymiarów i sposobu mocowania — sama szerokość okapu nie wystarcza.
Jeżeli dane na tabliczce różnią się od 1006787 lub wskazują inny wariant OWC9573I, przejdź do kategorii okapów Amica o szerokości 70–90 cm i wybierz stronę odpowiadającą pełnemu kodowi urządzenia. W razie wątpliwości do doboru przygotuj czytelne zdjęcie całej tabliczki oraz oznaczenia wymontowanej części.
FAQ – części do Amica OWC9573I 1006787
Czy słaby ciąg oznacza, że trzeba wymienić silnik?
Nie. Najpierw sprawdź filtry, kanał wylotowy, klapę zwrotną i dopływ powietrza do pomieszczenia. Silnik staje się mocniejszym podejrzeniem, gdy wirnik nie osiąga obrotów, zatrzymuje się, nadmiernie się nagrzewa albo pracuje nierówno mimo drożnej instalacji.
Co oznacza migające F lub C na wyświetlaczu?
W tej rodzinie okapów przewidziano elektroniczną sygnalizację nasycenia filtrów. Migający symbol może przypominać o czyszczeniu filtra przeciwtłuszczowego lub obsłudze filtra węglowego. Nie jest sam w sobie dowodem uszkodzenia panelu. Dokładne znaczenie i sposób kasowania należy sprawdzić w instrukcji właściwego wykonania.
Dlaczego światło nie działa, chociaż wentylator pracuje?
Oba układy mogą mieć wspólne sterowanie, ale oddzielne obwody wykonawcze. Przyczyną może być moduł LED, wiązka, zasilacz oświetlenia lub wyjście sterujące. Jeśli nie świeci tylko jeden punkt, zacznij od jego złącza i źródła światła; gdy nie działa żaden, sprawdzaj elementy wspólne.
Czy część z innego okapu OWC9573I będzie pasować?
Nie można tego potwierdzić wyłącznie po nazwie modelu. Kod 1006787 i oznaczenie No logo identyfikują konkretne wykonanie. Porównaj kod wyrobu, 14-cyfrowy numer fabryczny oraz numer katalogowy części. Szczególnej ostrożności wymagają panele, moduły, wiązki, szyby i elementy z nadrukami.
Gdzie znajduje się tabliczka znamionowa?
W okapie Amica tabliczka znajduje się wewnątrz obudowy. Dostęp uzyskuje się po zdjęciu aluminiowych filtrów przeciwtłuszczowych. Przed ich demontażem wyłącz urządzenie i zabezpiecz filtr przed upadkiem na płytę grzewczą.
Czy uszkodzony moduł sterujący trzeba zawsze wymienić?
Nie. Najpierw należy sprawdzić zasilanie modułu, zabezpieczenia, wiązki i obciążenia. Przerwany bezpiecznik lub uszkodzona sekcja zasilacza może podlegać naprawie elektronicznej, ale trzeba ustalić przyczynę awarii. Wstawienie nowego modułu bez sprawdzenia silnika i przewodów grozi ponownym uszkodzeniem.
