1007916 - Okap nadkuchenny OWC 9579 I (Amica)
Części do okapu Amica OWC 9579 I o kodzie wyrobu 1007916 obejmują między innymi filtry, dmuchawę, sterowanie, przewody oraz elementy oświetlenia. Przy słabym ciągu, hałasie lub braku reakcji najpierw sprawdź filtry, drożność wylotu i zasilanie odpowiedniego obwodu. Część dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Od objawu do właściwej części
OWC 9579 I to okap wyspowy Amica identyfikowany kodem wyrobu 1007916. Objawy takie jak słabsze pochłanianie, buczenie, brak oświetlenia albo niedziałające przyciski nie wskazują automatycznie jednego podzespołu. Przed zakupem silnika, sterowania lub transformatora warto ustalić, który obwód nie pracuje i czy przyczyną nie jest zabrudzenie, niedrożność instalacji albo poluzowane połączenie.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, zużyty filtr węglowy, niedrożny lub zwężony kanał, brak dopływu powietrza, zabrudzona turbina | stan filtrów, drożność rury i klapy zwrotnej, przepływ przy wylocie, reakcję po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny, a nie na konieczność wymiany silnika |
| Silnik buczy, lecz turbina nie rusza | zablokowany wirnik, zużyte łożyskowanie, uszkodzony kondensator silnika, uszkodzone uzwojenie | po odłączeniu zasilania sprawdzić, czy turbina obraca się swobodnie; zmierzyć kondensator według wartości z jego obudowy | opór mechaniczny kieruje diagnostykę na turbinę lub silnik; zaniżona pojemność kondensatora może utrudniać rozruch |

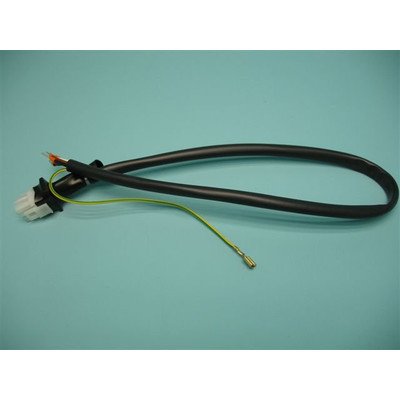

| Nie działa żaden bieg, ale światło świeci | sterowanie, wiązka silnika, kondensator lub dmuchawa | złącza i przewody, sygnały wyjściowe sterowania oraz obwód silnika | sprawne oświetlenie potwierdza tylko część toru zasilania; nie dowodzi sprawności modułu sterującego silnikiem |
| Nie działa światło, silnik pracuje | żarówka, oprawka, wiązka halogenów, transformator lub obwód sterowania światłem | obie żarówki, styki oprawek, przewody i napięcie wyjściowe transformatora pod właściwym obciążeniem | przepalona żarówka nie tłumaczy braku napięcia w obu oprawkach; wtedy trzeba sprawdzić wspólne zasilanie oświetlenia |
| Okap jest całkowicie martwy | gniazdo lub obwód instalacji, przewód sieciowy, bezpiecznik, połączenia albo sterowanie | obecność zasilania w gnieździe, stan przewodu, zacisków i bezpiecznika | wymiana bezpiecznika bez znalezienia przyczyny jego zadziałania może doprowadzić do ponownego uszkodzenia |
| Pojawiły się drgania lub grzechotanie | zabrudzona albo uszkodzona turbina, luźne mocowanie, klapa zwrotna, przewód dotykający obudowy | filtr, wirnik, mocowania korpusu i kanału oraz klapę na wylocie | hałas zmieniający się z biegiem zwykle wymaga kontroli elementów wirujących i przepływu powietrza |
Słaby ciąg nie zawsze oznacza uszkodzoną dmuchawę
W pierwszej kolejności wyjmij i obejrzyj aluminiowe filtry przeciwtłuszczowe. W modelu OWC 9579 I stosowany jest między innymi filtr kasetowy 1006926 o wymiarach 250 × 300 × 9 mm. Metalową kasetę można umyć łagodnym środkiem odtłuszczającym, o ile siatka, ramka i zatrzask nie są uszkodzone. Odbarwienie aluminium po myciu nie musi oznaczać zużycia, natomiast rozwarstwienie siatki, pęknięcie ramki lub niesprawny zatrzask uzasadniają wymianę.

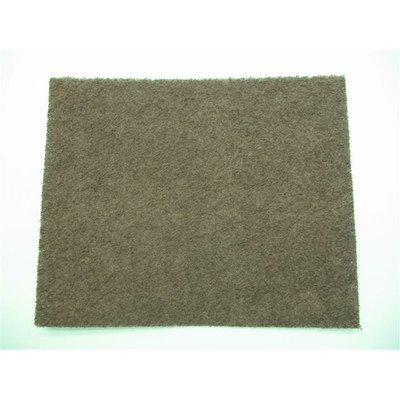

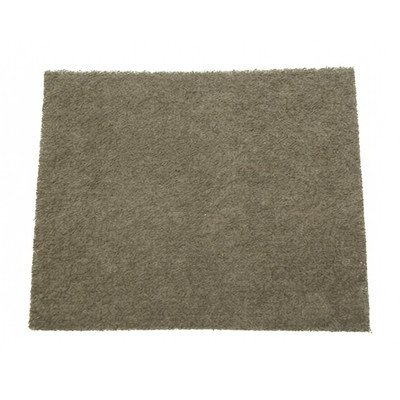

Jeżeli okap pracuje jako pochłaniacz, zapachy usuwa filtr z węglem aktywnym. Jego nasycenia nie da się wiarygodnie ocenić miernikiem ani przywrócić zwykłym myciem. Brak skutecznego usuwania zapachów przy zachowanym przepływie powietrza kieruje podejrzenie właśnie na filtr węglowy. W trybie wyciągu powietrze jest natomiast odprowadzane kanałem na zewnątrz, więc filtr węglowy nie powinien zastępować kontroli drożności przewodu.
Sprawdź także, czy rura nie jest zgnieciona, silnie zwężona reduktorem albo poprowadzona przez wiele ostrych kolan. Jeżeli ciąg wyraźnie poprawia się po uchyleniu okna, przyczyną może być niedostateczny nawiew do pomieszczenia. Taki test nie ocenia stanu silnika, lecz pomaga odróżnić usterkę okapu od problemu instalacji wentylacyjnej.
Diagnostyka turbiny, silnika i kondensatora
Po odłączeniu urządzenia od zasilania i zdjęciu filtrów sprawdź wzrokowo, czy turbina nie jest oblepiona tłuszczem, pęknięta albo przesunięta względem obudowy. Obracana ręcznie powinna poruszać się bez wyraźnego ocierania i punktowego blokowania. Ciężki obrót może wynikać z zabrudzenia, odkształcenia wirnika albo zużycia części mechanicznej silnika.
Kondensator silnika należy mierzyć po odłączeniu od obwodu i bezpiecznym rozładowaniu. Miernik ustaw na pomiar pojemności, a wynik porównaj z wartością oraz tolerancją nadrukowaną na konkretnym kondensatorze. Istotnie zaniżona pojemność, przerwa albo widoczne spęcznienie uzasadniają wymianę. Poprawny pomiar pojemności nie wyklucza jednak każdej usterki ujawniającej się dopiero pod napięciem i w podwyższonej temperaturze.
Uzwojenia silnika można skontrolować pod kątem przerwy, zwarcia między wyprowadzeniami i niepożądanego połączenia z obudową. Nie ma jednej prawidłowej rezystancji dla wszystkich przewodów i biegów dmuchawy. Wyniki trzeba interpretować na podstawie schematu danego wykonania silnika, a nie kolorów przewodów.
Pomiary napięcia sieciowego, próby pracującego silnika i badanie izolacji są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, zabezpieczeń i przyrządów pomiarowych.
Brak oświetlenia w OWC 9579 I
W tym wykonaniu występuje instalacja halogenowa z żarówkami G4 12 V 20 W oraz transformator 230/12 V. Po ostygnięciu lampy można wyjąć żarówkę i sprawdzić jej włókno lub ciągłość poza obwodem. Nowy halogen powinien mieć tę samą oprawę, napięcie i moc. Bańki kwarcowej nie należy dotykać gołymi palcami; zabrudzenia skracają jej trwałość.
Jeśli nie świecą obie lampy, bardziej prawdopodobna staje się usterka wspólnego obwodu: transformatora, wiązki, złącza albo sterowania. Technik może sprawdzić, czy transformator otrzymuje napięcie wejściowe i czy na wyjściu pojawia się właściwe napięcie pod zgodnym obciążeniem. Sam pomiar omomierzem przy odłączonym urządzeniu nie potwierdza prawidłowej pracy transformatora.
Nie zastępuj automatycznie halogenów źródłami LED tylko dlatego, że mają trzonek G4 i oznaczenie 12 V. Zasilacz przeznaczony do halogenów może wymagać minimalnego obciążenia albo wytwarzać przebieg nieodpowiedni dla przypadkowej lampy LED. Skutkiem może być migotanie, brak światła lub niestabilna praca. Zamiana jest bezpieczna dopiero po potwierdzeniu zgodności źródła z zastosowanym transformatorem.
Sterowanie i wiązki przewodów

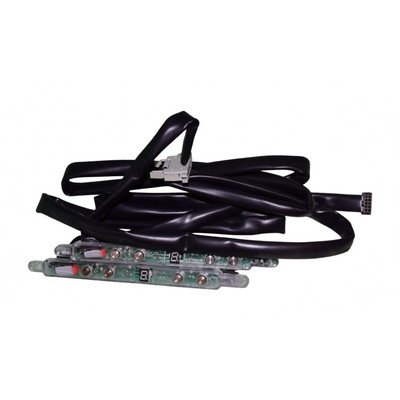

Brak reakcji na przyciski może wynikać z uszkodzonego sterowania, ale również z poluzowanej wiązki, zabrudzenia panelu, uszkodzenia przewodu albo problemu z zasilaniem płytki. Jeżeli panel działa tylko chwilowo po odłączeniu zasilania, reset nie stanowi potwierdzonej naprawy. Trzeba skontrolować złącza, płytkę pod kątem przegrzania i sekcję zasilającą.
Przed odpinaniem przewodów wykonaj czytelne zdjęcia i oznacz złącza. Nie kieruj się wyłącznie kolorem izolacji, ponieważ wiązki i przypisanie styków mogą różnić się między wykonaniami. Bezpiecznika nie wolno zastępować elementem o większym prądzie znamionowym ani mostkiem. Jeżeli nowy bezpiecznik ponownie się przepala, dalsze próby należy przerwać i znaleźć zwarcie w przewodach, transformatorze, silniku lub module.
Dostęp do części i wymiana
Czynności eksploatacyjne rozpoczyna się od odłączenia okapu od zasilania, zabezpieczenia płyty grzewczej i zdjęcia filtrów aluminiowych od spodu. Przez otwory po filtrach można przeprowadzić oględziny turbiny, przewodów i dolnych mocowań. Dostęp do sterowania, transformatora lub kompletnej dmuchawy może wymagać zdjęcia dodatkowych osłon wewnętrznych albo części komina.
OWC 9579 I jest okapem wyspowym zamocowanym do konstrukcji sufitowej. Nie odkręcaj elementów nośnych ani osłon podtrzymujących korpus bez wcześniejszego ustalenia ich funkcji i podparcia urządzenia. Duże elementy obudowy powinny być demontowane przez dwie osoby. Podczas montażu przewody nie mogą zostać przycięte blachą, dotykać turbiny ani znaleźć się w strumieniu gorącego powietrza.
Po naprawie sprawdź kolejno oświetlenie, każdy bieg wentylatora, brak ocierania turbiny i stabilność obudowy. Następnie zamontuj filtry i oceń przepływ w normalnej konfiguracji. Okapu nie należy użytkować bez filtrów przeciwtłuszczowych.
Jak dobrać część do Amica OWC 9579 I
Nazwa OWC 9579 I jest ważna, ale do potwierdzenia wariantu potrzebne są również:
- model urządzenia,
- kod wyrobu 1007916,
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Przy filtrze porównaj numer katalogowy, wymiary, grubość ramki i położenie zatrzasku. Przy turbinie lub kompletnej dmuchawie liczą się mocowania, geometria wirnika, kierunek przepływu i zgodność silnika. Dla transformatora trzeba potwierdzić napięcie wejściowe i wyjściowe, dopuszczalną moc, typ obciążenia, obudowę oraz złącza. W przypadku sterowania i wiązek samo podobieństwo płytki albo identyczna liczba pinów nie potwierdza zgodności.
Jeśli kod na tabliczce jest inny niż 1007916, wróć do kategorii okapów wyspowych Amica o szerokości 70–90 cm i wybierz właściwe urządzenie. Przy nieczytelnej tabliczce przygotuj jej zdjęcie oraz fotografie starej części z widocznym oznaczeniem i złączami.
FAQ – części i naprawa okapu Amica OWC 9579 I
Dlaczego okap działa głośno, mimo że silnik się obraca?
Przyczyną może być zabrudzona lub ocierająca turbina, zatkany filtr, zwężony kanał, drgająca klapa zwrotna albo luźne mocowanie. Najpierw sprawdź elementy przepływu i mocowania; sam hałas nie przesądza o uszkodzeniu silnika.
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw wyczyść filtr aluminiowy, sprawdź filtr węglowy w trybie pochłaniacza, drożność kanału i dopływ świeżego powietrza. Dmuchawę podejrzewa się mocniej, gdy turbina obraca się wolno, nie uruchamia się albo ma wyraźne luzy i opory.
Jaka żarówka pasuje do tego okapu?
W wykazie części dla tego wykonania występuje halogen G4 12 V 20 W. Przed montażem porównaj oznaczenie starej żarówki i potwierdź kod urządzenia 1007916. Nie zakładaj dowolnej lampy LED bez sprawdzenia zgodności z transformatorem.
Jak sprawdzić kondensator silnika?
Odłącz kondensator od obwodu, bezpiecznie go rozładuj i zmierz pojemność. Wynik porównaj z wartością i tolerancją podaną na jego obudowie. Nie stosuj przypadkowej pojemności, ponieważ wpływa ona na rozruch i pracę silnika.
Czy filtr aluminiowy trzeba wymieniać po każdym zabrudzeniu?
Nie, jeśli ramka, siatka i zatrzask są całe. Filtr metalowy można odtłuścić zgodnie z instrukcją urządzenia. Wymiana jest potrzebna, gdy nie da się go doczyścić, jest zdeformowany, rozwarstwiony albo nie pozostaje pewnie zamocowany.
Gdzie znaleźć dane potrzebne do doboru części?
Na tabliczce znamionowej okapu. Dla urządzenia Amica przygotuj model OWC 9579 I, kod wyrobu 1007916 i pełny 14-cyfrowy numer fabryczny. Te dane są pewniejsze niż samo zdjęcie części.
