1009163 - Okap nadkuchenny OWC 9679 I (Amica)
Części do okapu Amica OWC 9679 I o kodzie wyrobu 1009163 obejmują między innymi filtry, turbinę, elementy sterowania, oświetlenie, przewody i części obudowy. Słabe pochłanianie, hałas lub brak reakcji okapu nie wskazują automatycznie jednego podzespołu. Przed zakupem porównaj objawy, sprawdź prostsze przyczyny i przygotuj pełne dane z tabliczki znamionowej.
Jak rozpoznać, która część okapu wymaga sprawdzenia?
W okapie Amica OWC 9679 I osobno mogą działać układy wentylatora, sterowania i oświetlenia. Dzięki temu zachowanie urządzenia pomaga zawęzić obszar diagnostyki. Nie należy jednak uznawać pojedynczego objawu za potwierdzenie uszkodzenia turbiny albo modułu.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę i zapachy | zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny przewód, niewłaściwy dopływ powietrza, turbina | stan filtrów, tryb pracy okapu i drożność instalacji | poprawa po oczyszczeniu lub krótkiej próbie bez filtra wskazuje na ograniczony przepływ; brak poprawy nie przesądza o awarii silnika |
| Wentylator nie rusza, ale światło działa | panel lub moduł sterujący, wiązka silnika, połączenie, turbina | reakcję panelu, złącza i swobodę ruchu wirnika przy odłączonym zasilaniu | sprawne oświetlenie potwierdza tylko część toru zasilania, a nie sprawność obwodu silnika |
| Nie działa ani wentylator, ani oświetlenie | brak zasilania, przewód sieciowy, zabezpieczenie, zasilacz lub moduł | gniazdo, zabezpieczenie instalacji, przewód i bezpiecznik urządzenia | przepalony bezpiecznik jest skutkiem usterki; sama jego wymiana bez znalezienia przyczyny może spowodować ponowne uszkodzenie |
| Nie świeci jedna lampa | źródło światła, oprawka, styk | zamianę sprawnej i niesprawnej lampy miejscami, jeśli mają identyczne parametry | przeniesienie usterki razem z lampą wskazuje na źródło światła; brak zmiany kieruje uwagę na oprawkę lub przewody |
| Nie działa całe oświetlenie | transformator lub zasilacz, moduł, przewody, złącza | czy wentylator i panel działają oraz czy złącza nie są nadpalone | działający wentylator nie wyklucza uszkodzenia osobnego toru zasilania lamp |
| Okap drga, stuka lub grzechocze | luźny filtr lub osłona, zabrudzona albo ocierająca turbina, mocowanie, klapa zwrotna, łożyska silnika | filtry, osłony, mocowania i wirnik | hałas znikający po poprawieniu osłony nie uzasadnia wymiany turbiny; tarcie lub luz wirnika wymaga kontroli zespołu dmuchawy |
Słabe pochłanianie nie zawsze oznacza uszkodzoną turbinę
Najpierw ustal, czy okap pracuje jako wyciąg, który odprowadza powietrze kanałem, czy jako pochłaniacz, w którym powietrze wraca do kuchni po przejściu przez filtr węglowy. W trybie wyciągu spadek wydajności może powodować zgnieciony lub zabrudzony przewód, zamknięta klapa zwrotna, liczne ostre załamania kanału albo brak odpowiedniego dopływu powietrza do pomieszczenia. W trybie pochłaniacza istotny jest także stan filtra węglowego.
Metalowy filtr przeciwtłuszczowy należy wyjąć i obejrzeć pod światło. Warstwa lepkiego tłuszczu i wyraźnie ograniczony prześwit uzasadniają dokładne mycie zgodnie z zaleceniami dla danego filtra. Filtra węglowego jednorazowego nie ocenia się omomierzem i nie należy go myć, jeżeli producent nie oznaczył go jako regenerowalny.
Krótkie porównanie przepływu z zamontowanym i wyjętym filtrem metalowym może pomóc wskazać ograniczenie po stronie filtra. Próbę wykonuje się bez gotowania i bez otwartego płomienia. Jeżeli przepływ nadal jest słaby, trzeba sprawdzić kanał, wylot oraz turbinę. Sama kartka przyłożona do okapu pokazuje jedynie, że występuje podciśnienie — nie mierzy rzeczywistej wydajności instalacji.
Co sprawdzić, gdy wentylator nie pracuje?

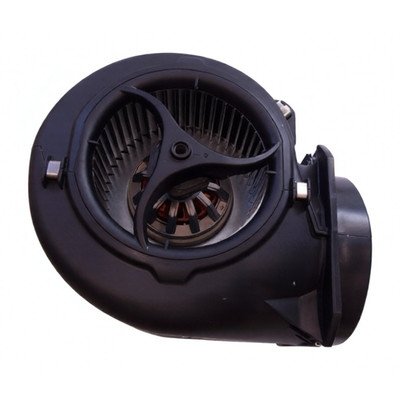

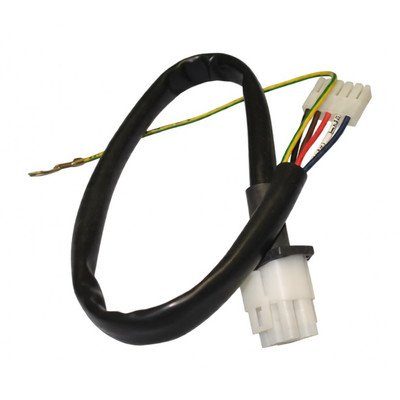

Przy odłączonym zasilaniu zdejmij filtr i sprawdź, czy dostępny wirnik nie jest oblepiony tłuszczem, zablokowany ani mechanicznie uszkodzony. Nie obracaj go na siłę i nie wkładaj narzędzi między łopatki. Oceń również kostkę i wiązkę silnika: luźne styki, przebarwiona obudowa złącza lub nadtopiona izolacja są ważniejszą wskazówką niż sam wygląd modułu.
Ciągłość uzwojeń i przewodów bada się omomierzem dopiero po odłączeniu badanego zespołu od instalacji okapu. Przerwa może wskazywać na uszkodzenie uzwojenia, zabezpieczenia termicznego albo przewodu. Uzyskanie skończonej rezystancji nie potwierdza jednak pełnej sprawności silnika: pomiar statyczny nie wykryje zużytych łożysk, problemów ujawniających się po rozgrzaniu ani braku prawidłowego sterowania.
Jeśli dostępny jest pomiar rezystancji izolacji odpowiednim miernikiem, wynik należy oceniać według dokumentacji silnika i procedur serwisowych. Zwykły multimetr nie zastępuje miernika izolacji.
Brak reakcji panelu i całkowicie martwy okap
Gdy nie działa żadna funkcja, kolejność diagnostyki powinna prowadzić od zasilania do elektroniki:
- Sprawdź, czy gniazdo działa z innym urządzeniem i czy nie zadziałało zabezpieczenie instalacji.
- Po odłączeniu okapu obejrzyj przewód sieciowy, docisk przewodu oraz połączenie ochronne obudowy.
- Sprawdź ciągłość przewodu i dostępnego bezpiecznika po wypięciu elementu z obwodu.
- Jeśli bezpiecznik ma przerwę, poszukaj nadpaleń, zwarcia przewodów, uszkodzeń zasilacza i elementów wykonawczych. Nie zakładaj bezpiecznika o większym prądzie.
- Dopiero po potwierdzeniu prawidłowego zasilania modułu oceniaj jego sekcję zasilającą i sterującą.
Modułu nie trzeba automatycznie wymieniać w całości. Uszkodzenie zasilacza niskonapięciowego, zabezpieczenia lub pojedynczego elementu może być naprawialne przez elektronika. Trzeba jednak ustalić, czy awaria modułu nie została spowodowana zwarciem w lampie, wiązce lub silniku.
Pomiary na pracującym urządzeniu obejmują obwody 230 V i są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, przyrządów pomiarowych i zabezpieczenia stanowiska.
Diagnostyka oświetlenia 12 V

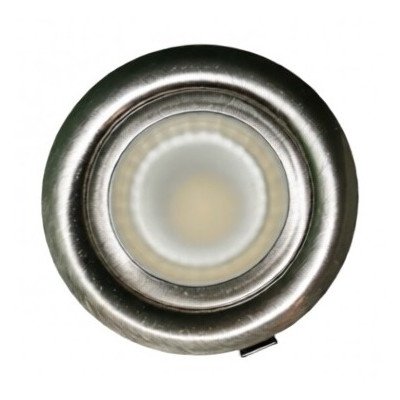

W częściach przypisanych do tej kategorii występują różne elementy oświetlenia i zasilania, w tym wykonania halogenowe oraz LED. Nie oznacza to, że można je stosować zamiennie bez potwierdzenia wariantu okapu. Identyczne napięcie znamionowe lub pasujące złącze nie wystarczają — znaczenie mają również rodzaj napięcia wyjściowego, moc, minimalne obciążenie zasilacza, sposób sterowania, biegunowość i konstrukcja oprawy.

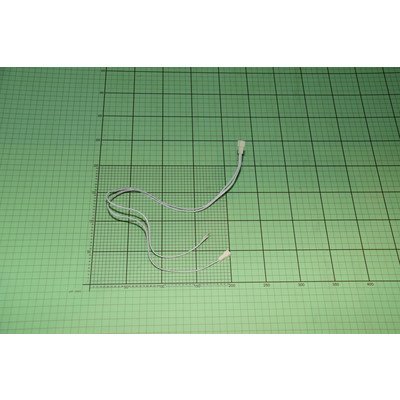

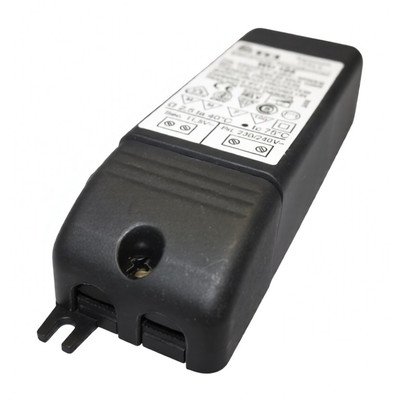

Jeżeli nie działa jedna lampa, rozpocznij od źródła światła i styków oprawki. Gdy nie działa cały komplet, sprawdź wspólną wiązkę, złącza oraz transformator lub zasilacz. Po odłączeniu części można zbadać ciągłość przewodów i uzwojeń transformatora, lecz taki pomiar nie pokazuje, czy element utrzymuje właściwe napięcie pod obciążeniem.
Pomiar napięcia wyjściowego trzeba wykonywać w zakresie AC albo DC właściwym dla oznaczenia zasilacza. Użycie niewłaściwego zakresu może doprowadzić do błędnego wniosku, że napięcia nie ma. Pomiar strony pierwotnej oraz wtórnej przy włączonym okapie jest pracą serwisową pod napięciem.
Przy wymianie żarówki halogenowej nie dotykaj bańki gołymi palcami. Tłuszcz pozostawiony na szkle może powodować miejscowe przegrzewanie. Przed montażem zamiennika porównaj napięcie, moc, trzonek, gabaryty oraz dopuszczony typ źródła światła.
Czujnik zapachu i tryb automatyczny
Jeżeli wentylator daje się sterować ręcznie, ale nie reaguje prawidłowo w trybie automatycznym, nie należy od razu wymieniać turbiny. W pierwszej kolejności sprawdź czystość otoczenia czujnika, jego złącze oraz wiązkę. Po ponownym podłączeniu zasilania czujniki stosowane w tej rodzinie okapów mogą potrzebować czasu na ustabilizowanie lub kalibrację; dokładną procedurę należy potwierdzić w instrukcji odpowiadającej oznaczeniom urządzenia.
Test czujnika zapachem z zapalniczki, dymem lub agresywnym środkiem chemicznym jest niewłaściwy i może go zanieczyścić albo uszkodzić. Lepsza jest obserwacja reakcji podczas normalnego gotowania po zakończeniu czasu stabilizacji. Brak reakcji nie rozstrzyga samodzielnie, czy uszkodzony jest czujnik, panel, przewód czy wejście modułu.

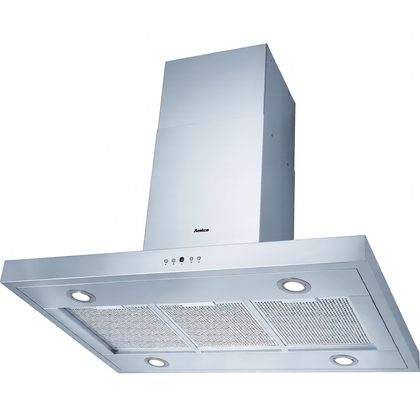

Dostęp do części w okapie wyspowym
Podstawowy dostęp rozpoczyna się zwykle od zdjęcia metalowego filtra przeciwtłuszczowego. Pozwala to obejrzeć wnętrze czaszy, mocowania filtra, część instalacji oświetleniowej i tabliczkę znamionową. W konstrukcjach wyspowych tej rodziny turbina, transformator oraz część połączeń mogą znajdować się wyżej, pod maskownicą komina lub w zespole mocowanym do sufitu.

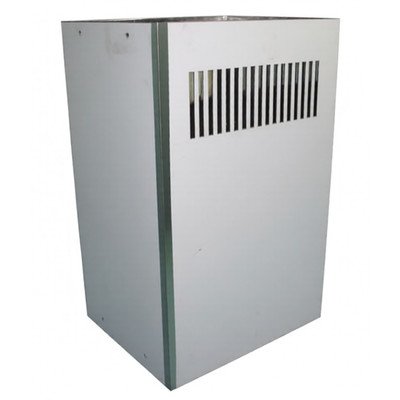

Przed zdjęciem maskownicy ustal jej sposób podparcia. Nie odkręcaj elementów konstrukcyjnych podtrzymujących korpus, jeśli nie masz pewności, które mocowania służą jedynie osłonie. Ciężki korpus okapu powinien być zabezpieczony przed opadnięciem, a do pracy na wysokości potrzebne jest stabilne podparcie.
Podczas demontażu:
- odłącz zasilanie i zabezpiecz je przed przypadkowym włączeniem;
- zrób zdjęcia ułożenia przewodów oraz złączy;
- oznacz podobne wtyki przed ich rozłączeniem;
- chwytaj za obudowę złącza, a nie za przewody;
- sprawdź, czy wiązka nie zostanie przygnieciona przez maskownicę;
- po montażu skontroluj przewód ochronny, filtry, osłony i swobodę turbiny.
Po naprawie najpierw wykonaj krótką próbę bez gotowania. Sprawdź kolejno oświetlenie, poszczególne biegi, poziom drgań i ewentualny zapach przegrzewanej izolacji. Jeżeli bezpiecznik ponownie zadziała, pojawi się dym, iskrzenie albo silne nagrzewanie, natychmiast odłącz urządzenie.
Jak dobrać części do Amica OWC 9679 I?
Do identyfikacji tego okapu przygotuj:
- model OWC 9679 I;
- kod wyrobu 1009163;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
W okapie tabliczka jest zazwyczaj dostępna po wyjęciu metalowego filtra i znajduje się wewnątrz czaszy. Przepisz oznaczenia dokładnie, łącznie z zerami. Sam wygląd części lub nazwa OWC 9679 I mogą nie wystarczyć, jeżeli w okresie produkcji zastosowano różne wykonania instalacji oświetleniowej, sterownika albo wiązek.

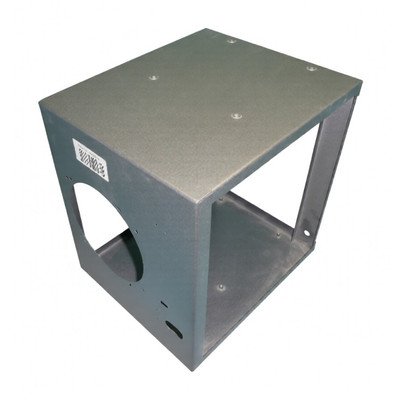

Przy filtrze porównaj numer katalogowy, wymiary, grubość ramki i rozmieszczenie zaczepów. Przy turbinie istotne są kompletność zespołu, mocowania, kierunek przepływu i złącze. Przy transformatorze lub zasilaczu sprawdź napięcia wejściowe i wyjściowe, moc, rodzaj wyjścia oraz oznaczenie starego elementu. Moduł sterujący dobieraj po zgodności katalogowej i wersji wykonania, a nie po liczbie podobnych wtyczek.
Jeżeli dane z tabliczki różnią się od nazwy tej strony, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz kategorię odpowiadającą rzeczywistemu kodowi urządzenia. W razie wątpliwości prześlij zdjęcie całej tabliczki oraz oznaczenia wymontowanej części.
FAQ – części do okapu Amica OWC 9679 I
Czy słabe zasysanie oznacza konieczność wymiany turbiny?
Nie. Najpierw sprawdź filtr aluminiowy, filtr węglowy używany w trybie pochłaniacza, dopływ powietrza oraz drożność kanału. Turbinę podejrzewa się mocniej, gdy przepływ pozostaje słaby mimo usunięcia ograniczeń, silnik pracuje nierówno, ociera lub nie osiąga właściwych obrotów.
Dlaczego światło działa, a wentylator nie?
Oświetlenie i silnik mają częściowo oddzielne obwody. Taki objaw kieruje diagnostykę na sterowanie silnikiem, jego wiązkę, połączenia oraz zespół turbiny, ale nie wskazuje automatycznie jednej części.
Czy zamiast żarówki halogenowej 12 V można założyć LED 12 V?
Nie bez sprawdzenia całego układu. Trzeba potwierdzić rodzaj napięcia, zgodność z transformatorem lub zasilaczem, moc, minimalne obciążenie, trzonek i wymiary. LED może nie działać prawidłowo mimo zgodnego napięcia podanego na opakowaniu.
Czy przepalony bezpiecznik wystarczy wymienić?
Najpierw należy ustalić przyczynę jego zadziałania. Zwarcie przewodów, lampy, zasilacza, modułu albo silnika może natychmiast uszkodzić nowy bezpiecznik. Nie wolno stosować większej wartości ani mostkować zabezpieczenia.
Jakie dane są potrzebne do doboru części?
Potrzebne są model OWC 9679 I, kod wyrobu 1009163 i 14-cyfrowy numer fabryczny. Przy elektronice, oświetleniu i turbinie warto dodatkowo podać oznaczenia starej części oraz przesłać zdjęcia złączy i mocowań.
Czy moduł okapu zawsze trzeba wymieniać w całości?
Nie. Niektóre usterki sekcji zasilającej lub pojedynczych elementów są naprawialne. Przed decyzją trzeba potwierdzić zasilanie modułu i wykluczyć zwarcie w podłączonych podzespołach. Naprawę elektroniki z obwodami sieciowymi powinien wykonywać przygotowany serwisant.
