1060232 - OWC931G (OWC931G) Amica
Części do okapu wyspowego Amica OWC931G o kodzie wyrobu 1060232 obejmują między innymi filtry, turbinę, sterowanie, przewody, oświetlenie i elementy mocujące. Słaby ciąg, buczenie, brak reakcji przycisków lub niedziałające lampy nie wskazują jednoznacznie winnej części. Przed zakupem ustal przyczynę i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OWC931G?
OWC931G to okap wyspowy montowany do sufitu, pracujący jako wyciąg albo pochłaniacz. Ma jeden zespół wentylatora, trzy prędkości pracy i dwa metalowe filtry przeciwtłuszczowe. W trybie pochłaniacza stosowane są dodatkowo filtry węglowe FWK 202.
Ten sam objaw może wynikać z zabrudzenia, problemu z instalacją wentylacyjną albo awarii elektrycznej. Dlatego przed wymianą turbiny lub modułu warto zacząć od elementów, które można sprawdzić bez rozbierania całej konstrukcji.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Wniosek |
| Okap pracuje, ale słabo usuwa parę | zatłuszczone filtry, zużyte filtry węglowe, zgnieciony przewód, niedrożny kanał, brak nawiewu powietrza, zabrudzona turbina | stan filtrów, tryb pracy, drożność wylotu i dopływ powietrza do kuchni | poprawa po oczyszczeniu instalacji nie uzasadnia wymiany silnika |
| Silnik buczy i nie rusza | zablokowany wirnik, tłuszcz w turbinie, uszkodzenie silnika lub kondensatora występującego w danym wykonaniu | po odłączeniu zasilania sprawdzić swobodę obrotu turbiny | opór mechaniczny wskazuje na blokadę lub zużycie zespołu, ale swobodny obrót nie potwierdza sprawności elektrycznej |
| Nie działa jeden bieg | panel, moduł sterujący, przewody albo obwód danego odczepu silnika | sprawdzić, czy pozostałe biegi działają stabilnie i obejrzeć złącza | sprawny najwyższy bieg nie oznacza, że cały silnik jest sprawny |
| Okap jest całkowicie martwy | brak zasilania, przewód, połączenie w maskownicy, zabezpieczenie lub moduł | sprawdzić gniazdo innym odbiornikiem i wykonać reset zasilania | nie należy zamawiać modułu przed potwierdzeniem zasilania urządzenia |
| Wentylator działa, ale nie ma światła | źródło światła, oprawa, wiązka, zasilacz oświetlenia lub wyjście sterownika | ustalić rodzaj zamontowanego oświetlenia i sprawdzić lampy | działający silnik potwierdza tylko zasilanie części obwodów okapu |
| Pojawiły się drgania lub metaliczne odgłosy | zabrudzona albo uszkodzona turbina, luźne mocowanie, zawór zwrotny, przewód dotykający maskownicy | oględziny filtrów, kanału, turbiny i mocowań | hałas zależny od biegu może być aerodynamiczny lub mechaniczny |
Okap słabo ciągnie – filtr, kanał czy turbina?
Najpierw ustal, czy urządzenie działa jako wyciąg, czy jako pochłaniacz. W wyciągu powietrze powinno trafiać przewodem poza pomieszczenie. W pochłaniaczu wraca do kuchni po przejściu przez filtry węglowe. Założenie filtrów węglowych w instalacji wyciągowej zwiększa opór przepływu, natomiast brak tych filtrów w obiegu zamkniętym powoduje, że zapachy nie są skutecznie pochłaniane.
Metalowe filtry przeciwtłuszczowe można wyjąć od spodu po zwolnieniu ich zatrzasków. Jeśli siatka jest zalepiona tłuszczem, należy ją umyć łagodnym detergentem albo w zmywarce, o ile sposób mycia jest zgodny z instrukcją filtra. Producent przewidywał czyszczenie mniej więcej co dwa miesiące przy normalnym użytkowaniu, a przy intensywnym gotowaniu odpowiednio częściej. Filtr pęknięty, rozwarstwiony lub trwale niedrożny wymaga wymiany.
Filtr węglowy FWK 202 jest potrzebny w trybie pochłaniacza. Nasyconego standardowego wkładu nie należy myć ani regenerować. Objawem zużycia może być szybki powrót zapachów mimo prawidłowego przepływu powietrza. Częstotliwość wymiany zależy od intensywności gotowania i wersji wkładu, dlatego poza czasem użytkowania trzeba uwzględnić rzeczywistą skuteczność pochłaniania.
Jeśli filtry są drożne, sprawdź przewód wentylacyjny. Redukcja średnicy, liczne kolana, zgniecenie elastycznej rury albo niedrożna kratka zwiększają opory. W szczelnym pomieszczeniu warto na próbę uchylić okno. Wyraźna poprawa ciągu po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza, a niekoniecznie na awarię turbiny.
Krótką próbę bez filtrów można wykonać wyłącznie bez gotowania. Jeżeli przepływ wyraźnie się poprawia, przyczyny należy szukać w filtrach. Nie wolno jednak używać okapu w ten sposób podczas normalnej pracy, ponieważ tłuszcz będzie osadzał się wewnątrz turbiny i instalacji.
Co oznacza buczenie lub brak obrotów wentylatora?
Po odłączeniu okapu od zasilania, wyjęciu filtrów i upewnieniu się, że turbina nie może samoczynnie ruszyć, można obejrzeć jej łopatki. Nagromadzony tłuszcz, odkształcona część lub obcy przedmiot mogą blokować ruch albo powodować ocieranie o obudowę. Wirnik powinien obracać się bez punktowego zakleszczania i wyraźnego tarcia.
Jeżeli silnik po włączeniu buczy, lecz nie startuje, możliwe są między innymi:
- mechaniczne zablokowanie turbiny;
- uszkodzenie uzwojenia silnika;
- przerwa lub nadpalenie połączenia;
- awaria sterowania silnikiem;
- utrata pojemności kondensatora, jeśli konkretny zespół wentylatora jest w niego wyposażony.
Kondensatora nie należy dobierać na podstawie wyglądu. Po jego bezpiecznym odłączeniu i rozładowaniu technik może zmierzyć pojemność i porównać wynik z oznaczeniem na obudowie. Nie istnieje jedna wartość właściwa dla wszystkich turbin okapów. Kondensator zachowujący nominalną pojemność nadal może mieć inne uszkodzenie ujawniające się dopiero podczas pracy.
Odłączony silnik można wstępnie skontrolować omomierzem, sprawdzając ciągłość uzwojeń oraz porównując wyniki między przewodami zgodnie ze schematem konkretnego zespołu. Przerwa wskazuje na uszkodzenie obwodu, natomiast sama obecność rezystancji nie potwierdza, że silnik prawidłowo ruszy pod obciążeniem. Stan izolacji względem obudowy ocenia się odpowiednim miernikiem izolacji, a nie tylko funkcją brzęczyka w multimetrze.
Pomiary napięcia w pracującym okapie są przeznaczone dla wykwalifikowanego serwisanta. Wewnątrz występuje napięcie sieciowe, a okap jest ciężką konstrukcją zawieszoną nad płytą. Czynności wymagają zabezpieczenia miejsca pracy, odpowiednich przyrządów i znajomości schematu danego wykonania.
Brak oświetlenia – dlaczego sama wymiana lampy może nie pomóc?
Materiały dotyczące OWC931G pokazują różne wykonania układu oświetlenia. Starsza dokumentacja opisuje dwie lampy halogenowe G4 12 V/20 W, natomiast nowsza karta produktu podaje oświetlenie LED. Przed zakupem trzeba więc sprawdzić element faktycznie zamontowany w urządzeniu, jego napięcie, moc, trzonek oraz oznaczenie zasilacza.
W wersji halogenowej przepaloną lampę można sprawdzić omomierzem po jej wyjęciu. Przerwa we włóknie potwierdza uszkodzenie żarówki. Jeśli obie lampy zgasły jednocześnie, bardziej prawdopodobna staje się usterka wspólnego zasilania, przewodu, zasilacza lub sterownika, choć nadal warto sprawdzić każdą lampę oddzielnie.

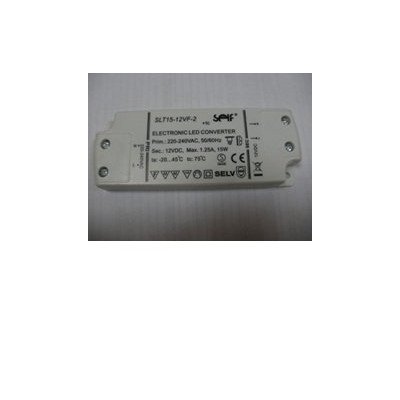

Nie należy automatycznie zastępować halogenów źródłami LED tylko dlatego, że mają trzonek G4 i oznaczenie 12 V. Elektroniczny transformator może wymagać minimalnego obciążenia albo dostarczać napięcie nieodpowiednie dla wybranego LED. Skutkiem bywają brak światła, migotanie lub działanie tylko przy pozostawieniu jednej żarówki halogenowej. Bezpieczniejszy jest montaż źródła przewidzianego dla danego zasilacza albo wymiana całego układu na zgodny zestaw wykonana przez osobę z odpowiednimi kwalifikacjami.
W dokumentowanym wykonaniu halogenowym dostęp do lampy uzyskuje się od spodu po ostrożnym zdjęciu pierścienia ze szkiełkiem. Halogenu nie należy dotykać gołymi palcami, ponieważ zabrudzenie bańki może skrócić jego trwałość.
Panel nie reaguje lub okap działa niestabilnie
Jeżeli przyciski przestały reagować po zaniku albo spadku napięcia, zacznij od resetu: wyłącz urządzenie, odłącz je od sieci, odczekaj i podłącz ponownie. Dokumentacja tego modelu wskazuje, że zakłócenie zasilania może zawiesić układ sterujący. Jeśli reset przywróci działanie, nie dowodzi to jednak trwałej sprawności modułu — powtarzające się zawieszenia wymagają kontroli zasilania, połączeń i elektroniki.
Gdy oświetlenie działa, ale silnik nie reaguje, zasilanie dociera przynajmniej do części urządzenia. Należy wtedy sprawdzić przewody między sterowaniem a turbiną, stan złączy oraz wyjście sterownika. Jeśli nie działa żadna funkcja, kolejność diagnostyki powinna być odwrotna: gniazdo, przewód zasilający, połączenia wewnątrz górnej osłony, zabezpieczenia i dopiero moduł.
Przed odłączeniem wiązek zrób wyraźne zdjęcia ich położenia i oznacz złącza. Podobne wtyczki nie zawsze są zamienne. Błędne podłączenie może uszkodzić moduł, silnik albo oświetlenie.
Dostęp do części i wymiana w okapie wyspowym

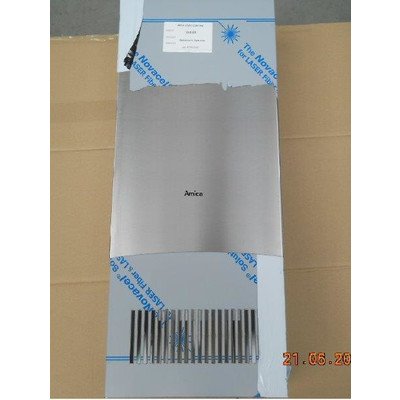

Filtry i lampy są dostępne od spodu czaszy. Dostęp do turbiny, modułów, przewodów oraz połączeń w górnej części może wymagać podtrzymania i przesunięcia metalowych maskownic komina. Nie należy opierać ich ciężaru na przewodach ani pozostawiać niezabezpieczonej osłony nad płytą grzewczą.
Przed rozpoczęciem prac trzeba:
- odłączyć obwód okapu od zasilania i potwierdzić brak napięcia odpowiednim przyrządem;
- zabezpieczyć płytę, szkło oraz krawędzie stalowych osłon;
- przygotować drugą osobę do podtrzymania ciężkich części;
- sfotografować prowadzenie przewodów i położenie wtyczek;
- sprawdzić, czy nowa część ma zgodne mocowania, złącza i parametry.
Po naprawie należy zamontować filtry, upewnić się, że przewód wentylacyjny nie został zgnieciony, a wiązki nie dotykają turbiny. Następnie sprawdza się kolejno oświetlenie, każdy bieg wentylatora, nietypowe drgania i działanie wyłącznika czasowego.
Demontaż elementów nośnych, pomiary pod napięciem i naprawa elektroniki wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać części do Amica OWC931G?
Podstawą doboru nie jest samo zdjęcie ani oznaczenie OWC931G. Dla urządzeń Amica należy odczytać:
- pełny model;
- kod wyrobu — w tej kategorii 1060232;
- 14-cyfrowy numer fabryczny.
Tabliczka znamionowa znajduje się wewnątrz czaszy i jest dostępna po wyjęciu metalowego filtra przeciwtłuszczowego. Numer części ze starego elementu jest przydatny, ale trzeba go zestawić z pełnymi danymi urządzenia. Producent może stosować rewizje różniące się oświetleniem, modułem, wiązką albo sposobem mocowania.
Przy filtrze porównaj symbol, wymiary i liczbę sztuk. Przy turbinie sprawdź kompletność zespołu, mocowania, liczbę przewodów oraz złącza. Przy oświetleniu potwierdź technologię, napięcie, moc i rodzaj zasilacza. Modułu elektronicznego nie należy zamawiać wyłącznie dlatego, że wtyczki wyglądają podobnie — istotne są numer części, wykonanie płytki i zgodność katalogowa.
Najpewniejszy następny krok to przygotowanie zdjęcia całej tabliczki znamionowej oraz czytelnego oznaczenia uszkodzonego podzespołu. Pozwala to potwierdzić wariant przed zakupem, zwłaszcza w przypadku oświetlenia i elektroniki.
FAQ – części i naprawa Amica OWC931G
Czy słaby ciąg oznacza uszkodzenie turbiny?
Nie. Najpierw trzeba wykluczyć zatłuszczone filtry, zużyty filtr węglowy, zgniecioną rurę, niedrożny kanał i brak nawiewu do pomieszczenia. Turbinę podejrzewa się mocniej, gdy obraca się zbyt wolno, zatrzymuje, ociera lub wydaje nietypowe dźwięki mimo drożnej instalacji.
Jaki filtr węglowy pasuje do OWC931G 1060232?
Producent wskazuje filtr FWK 202, stosowany w trybie pochłaniacza. Przed zakupem warto potwierdzić kod wyrobu 1060232 i liczbę potrzebnych wkładów. W trybie wyciągu filtry węglowe nie są wymagane.
Czy filtr aluminiowy można myć?
Tak, metalowy filtr przeciwtłuszczowy można czyścić łagodnym detergentem lub zgodnie z instrukcją w zmywarce. Po myciu powinien całkowicie wyschnąć. Filtra węglowego standardowego typu nie należy myć.
Dlaczego silnik buczy, ale turbina się nie obraca?
Przyczyną może być blokada mechaniczna, zatłuszczenie, zużycie silnika, problem z kondensatorem w danym wykonaniu albo nieprawidłowe sterowanie. Najpierw po odłączeniu zasilania sprawdza się swobodę obrotu, a następnie wykonuje pomiary właściwe dla konkretnego zespołu.
Czy do OWC931G można założyć żarówki LED G4 zamiast halogenów?
Nie należy zakładać zgodności wyłącznie na podstawie trzonka i napięcia 12 V. Transformator halogenowy może nie współpracować z małym obciążeniem LED. Trzeba sprawdzić rodzaj zasilacza i zastosować źródło światła przewidziane dla danego układu.
Gdzie znajduje się tabliczka znamionowa okapu?
W tym modelu jest umieszczona wewnątrz czaszy, za metalowym filtrem przeciwtłuszczowym. Do doboru części potrzebne są model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
