1060241 - Okap nadkuchenny OWC 951G
Części do okapu Amica OWC 951G o kodzie wyrobu 1060241 obejmują między innymi filtry, turbinę, oświetlenie, wiązki i elementy sterowania. Przed zakupem ustal, czy problem wynika z zabrudzenia, niedrożnej wentylacji, uszkodzenia mechanicznego czy awarii elektrycznej. Zgodność części potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak działa okap Amica OWC 951G
OWC 951G jest okapem wyspowym mocowanym do sufitu. Może pracować jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Urządzenie ma cztery stopnie pracy wentylatora, oświetlenie, timer, automatyczny sensor zapachu oraz wskaźniki obsługi filtrów.
Tryb pracy ma znaczenie podczas diagnozy i doboru części. W wyciągu podstawową drogą powietrza jest przewód prowadzący na zewnątrz, a filtry węglowe powinny być usunięte. W obiegu zamkniętym potrzebne są filtry węglowe — w tym modelu stosowane jako komplet dwóch elementów.
Co oznaczają litery F, C i A na wyświetlaczu
Litery wyświetlane przez OWC 951G nie muszą oznaczać awarii:
- F pojawia się po 100 godzinach pracy i przypomina o oczyszczeniu aluminiowych filtrów przeciwtłuszczowych.
- C pojawia się po 220 godzinach pracy i sygnalizuje obsługę filtrów węglowych.
- A oznacza aktywny automatyczny tryb sensora zapachu.
Po oczyszczeniu lub wymianie filtrów wskazanie F albo C kasuje się przyciskiem timera. Samo skasowanie komunikatu bez wykonania obsługi nie przywraca przepływu powietrza ani właściwości filtra.
Okap pracuje, ale słabo usuwa parę i zapachy
Spadek skuteczności nie jest wystarczającym dowodem uszkodzenia turbiny. Kontrolę warto przeprowadzić w następującej kolejności:
| Sprawdzenie | Możliwy wynik | Wniosek i następny krok |
| Tryb pracy okapu | Wyciąg lub obieg zamknięty | W pochłaniaczu oceń filtry węglowe. W wyciągu sprawdź przewód i usuń niepotrzebne filtry węglowe. |
| Filtry aluminiowe | Oblepione tłuszczem, zdeformowane lub niedrożne | Umyj filtry łagodnym detergentem albo wymień uszkodzone elementy. |
| Filtry węglowe | Nasycone zapachami lub długo użytkowane | Wymień komplet. Filtrów przewidzianych dla tego modelu nie należy myć ani regenerować. |
| Przewód odprowadzający | Zgnieciony, rozłączony, zwężony lub zatkany | Przywróć drożność i szczelność instalacji. Sama wymiana silnika nie usunie oporu w kanale. |
| Dopływ powietrza do kuchni | Po uchyleniu okna ciąg wyraźnie się poprawia | Przyczyną może być zbyt szczelne pomieszczenie lub niewłaściwa wentylacja nawiewna. |
| Turbina | Osad, tarcie, luzy lub zablokowany wirnik | Oczyść zespół i sprawdź, czy wirnik obraca się swobodnie. Tarcie lub duży luz przemawiają za naprawą bądź wymianą dmuchawy. |
Instrukcja tego modelu przewiduje przewód o średnicy 150 lub 120 mm i zaleca, aby jego długość nie przekraczała około 4–5 m. Liczne kolana, redukcja przekroju i elastyczna rura z mocnymi załamaniami zwiększają opory przepływu. Okap może wtedy głośno pracować, mimo że jego silnik pozostaje sprawny.
Metalowe filtry należy w normalnych warunkach czyścić co dwa miesiące, a przy intensywnym gotowaniu częściej. Filtr nasycony tłuszczem nie tylko ogranicza wydajność, ale również zwiększa zagrożenie pożarowe.
Wentylator nie rusza, buczy albo pracuje tylko na części biegów
Jeżeli słychać buczenie, a turbina nie nabiera obrotów, najpierw po odłączeniu zasilania sprawdź, czy wirnik nie jest mechanicznie zablokowany i nie ociera o obudowę. Przyczyną mogą być osady tłuszczu, uszkodzony wirnik, zużyte łożyskowanie, połączenia wiązki, uzwojenia silnika lub — jeżeli występuje w danym wykonaniu zespołu — kondensator silnika.
Kondensator sprawdza się po odłączeniu od obwodu i bezpiecznym rozładowaniu. Miernik musi mieć funkcję pomiaru pojemności, a wynik porównuje się z wartością oraz tolerancją zapisaną na obudowie elementu. Znacznie zaniżona pojemność uzasadnia wymianę. Prawidłowy pomiar pojemności nie wyklucza jednak usterki ujawniającej się dopiero pod obciążeniem.
Ciągłość uzwojeń silnika można oceniać omomierzem po odłączeniu jego wtyczki od instalacji okapu. Przerwa między właściwymi wyprowadzeniami wskazuje na uszkodzenie uzwojenia lub zabezpieczenia termicznego. Nie należy stosować jednej uniwersalnej rezystancji dla wszystkich przewodów — silnik wielobiegowy ma odczepy, a oczekiwane wyniki zależą od jego wersji i schematu połączeń. Zwykły multimetr nie potwierdza też stanu izolacji ani zachowania silnika po rozgrzaniu.
Jeżeli silnik działa tylko na wybranych biegach, oprócz uzwojeń trzeba sprawdzić wiązkę, styki złączy i wyjścia modułu sterującego. Wymiana kompletnej turbiny na próbę nie jest właściwym pierwszym krokiem.
Brak reakcji panelu i całkowicie martwy okap
Gdy nie działa ani wentylator, ani wyświetlacz, ani oświetlenie, zacznij od potwierdzenia zasilania gniazda oraz stanu wtyczki i przewodu. Jeżeli inne funkcje działają, a problem dotyczy tylko silnika lub lamp, zasilanie całego urządzenia prawdopodobnie nie jest główną przyczyną.
Elektronika OWC 951G jest zabezpieczona szybkim bezpiecznikiem topikowym 250 V, 2 A, 5 × 20 mm. Bezpiecznik sprawdza się omomierzem przy całkowicie odłączonym zasilaniu. Brak ciągłości potwierdza jego przepalenie, ale nie wyjaśnia przyczyny. Przed założeniem nowego elementu trzeba wykluczyć zwarcie w module, wiązce, oświetleniu albo obwodzie silnika. Zastosowanie bezpiecznika o większym prądzie lub zwieranie jego wyprowadzeń może doprowadzić do pożaru i dalszych uszkodzeń.
Instrukcja przewiduje również reset po chwilowym spadku napięcia: urządzenie należy odłączyć od sieci, a następnie ponownie zasilić. Jeżeli problem powraca, reset nie zastępuje pomiarów zasilacza i modułu sterującego.
Pomiary na podłączonym module oraz sprawdzanie napięcia 230 V są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności wymagają doświadczenia, odpowiednich przyrządów i zabezpieczenia przed porażeniem. Obecność napięcia na wejściu płytki nie dowodzi jeszcze, że jej zasilacz niskonapięciowy i układ sterowania pracują prawidłowo.
Sensor zapachu uruchamia okap samoczynnie
W trybie automatycznym samoczynna zmiana prędkości może być prawidłowym działaniem. Sensor ocenia zanieczyszczenie powietrza, zwiększa bieg po wykryciu oparów i stopniowo go zmniejsza, gdy powietrze zostanie oczyszczone.
Po pierwszym podłączeniu okapu do zasilania sensor potrzebuje około pięciu minut na kalibrację do warunków otoczenia. Automat należy uruchamiać przed rozpoczęciem gotowania. Jeżeli wentylator włącza się bez wyraźnej przyczyny w czystym, przewietrzonym pomieszczeniu, sprawdź:
- czy na wyświetlaczu widnieje litera A;
- czy panel nie jest zabrudzony lub wilgotny po czyszczeniu;
- czy sensor i jego otoczenie nie są pokryte tłuszczem;
- czy wiązka sensora jest prawidłowo osadzona i nie ma uszkodzonych przewodów;
- czy po odłączeniu trybu automatycznego okap działa poprawnie w sterowaniu ręcznym.
Jeżeli problem występuje tylko w automacie, podejrzenie kieruje się na sensor, jego wiązkę lub układ odczytujący sygnał. Jeśli nieprawidłowości występują również w trybie ręcznym, trzeba rozszerzyć diagnostykę o panel i moduł sterujący.
Nie działa oświetlenie

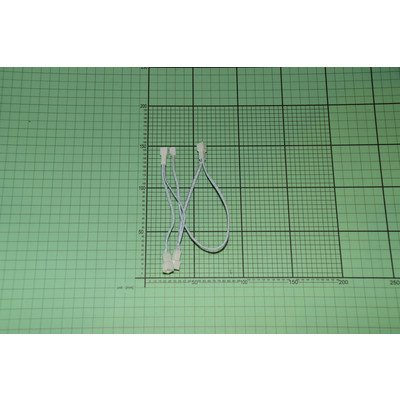

Gdy nie świeci pojedynczy punkt, bardziej prawdopodobna jest usterka konkretnego modułu LED, oprawki lub lokalnego połączenia. Brak wszystkich czterech źródeł światła może wskazywać na wspólne zasilanie, wiązkę, sterowanie albo zabezpieczenie, a nie jednoczesne zużycie wszystkich lamp.
Dostęp do modułu oświetlenia uzyskuje się od spodu. Instrukcja przewiduje ostrożne podważenie pierścienia obejmującego szybkę, wyjęcie zespołu i montaż w odwrotnej kolejności. Przed pracą odłącz okap od zasilania, poczekaj na ostygnięcie lamp i zabezpiecz szkło przed upadkiem. Nie dobieraj modułu wyłącznie na podstawie średnicy pierścienia — znaczenie mają również napięcie robocze, konstrukcja złącza, mocowanie i zgodność katalogowa.
Dostęp do filtrów, tabliczki i podzespołów
Do podstawowych czynności serwisowych nie trzeba zdejmować całego okapu. Filtry wyjmuje się od spodu:
- odłącz urządzenie od zasilania;
- podtrzymaj dolną osłonę i zwolnij zatrzask zamka;
- wyjmij metalowe filtry przeciwtłuszczowe;
- zyskaj dostęp do filtrów węglowych, wnętrza czaszy oraz tabliczki znamionowej.
Filtr węglowy mocuje się w ramce filtra przeciwtłuszczowego: dolne uchwyty wprowadza się w odpowiednie szczeliny, a górną część dociska do zablokowania zatrzasków. Po montażu filtr aluminiowy musi być pewnie zatrzaśnięty i nie może wypadać pod własnym ciężarem.
Głębszy dostęp do turbiny, elektroniki, maskownic i zespołu mocującego jest bardziej wymagający. OWC 951G jest konstrukcją sufitową o masie około 21,8 kg, z korpusem połączonym z wewnętrznym stelażem. Demontażu elementów nośnych, dużej szyby lub całego korpusu nie należy wykonywać w pojedynkę. Przed rozłączeniem wiązek wykonaj zdjęcia połączeń i oznacz złącza, ale nie kieruj się wyłącznie kolorami przewodów.
Jak dobrać właściwą część do OWC 951G
Do identyfikacji przygotuj:
- pełny model OWC 951G;
- kod wyrobu 1060241;
- pełny 14-cyfrowy numer fabryczny;
- zdjęcie całej tabliczki znamionowej;
- oznaczenie ze starej części, jeśli pozostaje czytelne.
Tabliczka tego okapu znajduje się wewnątrz czaszy i jest dostępna po wyjęciu metalowego filtra przeciwtłuszczowego. Sam wygląd elementu nie potwierdza zgodności. Turbiny mogą różnić się układem przewodów i charakterystyką biegów, moduły sterujące wykonaniem oraz oprogramowaniem, a szyby wymiarami, otworami i sposobem mocowania.
Przy filtrze porównaj wymiary, liczbę elementów w komplecie i rodzaj zaczepów. Przy lampie sprawdź oznaczenie modułu i złącze. Przy wiązce policz styki i porównaj przebieg przewodów oraz mocowania. Przy częściach konstrukcyjnych ustal stronę i miejsce montażu.
Jeżeli tabliczka wskazuje inny kod wyrobu lub wariant okapu, przejdź do kategorii okapów wyspowych Amica o szerokości 70–90 cm i wybierz stronę zgodną z pełnymi danymi urządzenia. Nie należy zakładać, że część z podobnego modelu OWC 951T, OWC 952G albo OWC 931G będzie zamienna.
FAQ – części i naprawa okapu Amica OWC 951G
Czy litera F oznacza awarię modułu sterującego?
Nie. W OWC 951G litera F jest licznikiem obsługi filtra aluminiowego i pojawia się po 100 godzinach pracy. Filtr należy oczyścić, a następnie skasować wskazanie przyciskiem timera. Jeżeli okap nadal działa niewłaściwie, potrzebna jest oddzielna diagnostyka.
Czy filtr węglowy jest potrzebny, gdy okap podłączono do wentylacji?
Nie. W trybie wyciągu instrukcja zaleca usunięcie filtrów węglowych, ponieważ powietrze jest odprowadzane na zewnątrz. Filtry węglowe stosuje się w obiegu zamkniętym, gdy oczyszczone powietrze wraca do pomieszczenia.
Dlaczego okap słabo ciągnie mimo pracy na czwartym biegu?
Przyczyną mogą być zabrudzone filtry, nasycony filtr węglowy, niedrożny lub zwężony przewód, zbyt mały dopływ powietrza do kuchni, zabrudzona turbina albo uszkodzenie napędu. Najpierw sprawdź drogę przepływu, ponieważ wymiana silnika nie usunie problemu instalacji wentylacyjnej.
Czy przepalony bezpiecznik 2 A wystarczy wymienić?
Nie zawsze. Przepalenie bezpiecznika potwierdza przerwę w zabezpieczeniu, ale może być skutkiem zwarcia w innym obwodzie. Przed ponownym uruchomieniem trzeba znaleźć przyczynę. Nie wolno zakładać bezpiecznika o wyższym prądzie ani zwierać jego styków.
Czy samoczynne włączanie wentylatora oznacza uszkodzenie sensora?
Nie, jeśli aktywny jest tryb automatyczny A i w pobliżu pojawiają się opary lub zapachy. Usterkę można podejrzewać, gdy okap reaguje bez zanieczyszczeń, po prawidłowej kalibracji i mimo czystego sensora oraz sprawnych połączeń.
Gdzie znajduje się tabliczka znamionowa OWC 951G?
Tabliczka jest wewnątrz czaszy okapu. Dostęp uzyskuje się po zwolnieniu zatrzasku i wyjęciu metalowego filtra przeciwtłuszczowego. Do doboru części potrzebne są model, kod wyrobu 1060241 i pełny 14-cyfrowy numer fabryczny.
