1160512 - OWS952T (IH 17190 E) Amica
Części do okapu wyspowego Amica OWS952T (IH 17190 E), kod wyrobu 1160512, obejmują elementy obiegu powietrza, sterowania, oświetlenia i mocowania. Przed zakupem ustal przyczynę słabego pochłaniania, hałasu lub braku reakcji panelu. Właściwy wariant dobieraj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu OWS952T
Amica OWS952T jest okapem wyspowym mocowanym do sufitu. Może pracować jako wyciąg, który odprowadza powietrze przewodem na zewnątrz, albo jako pochłaniacz, w którym powietrze wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy. To rozróżnienie ma zasadnicze znaczenie podczas diagnozowania słabej skuteczności.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny lub zwężony przewód, zablokowane klapki zwrotne, problem z turbiną | ustal tryb pracy, skontroluj filtry, przewód i swobodę ruchu klapek oraz turbiny | prawidłowa praca silnika nie wyklucza ograniczenia przepływu powietrza |
| Buczenie bez prawidłowego przepływu | zablokowana albo ocierająca turbina, problem z silnikiem lub jego zasilaniem | po odłączeniu zasilania obróć turbinę ręcznie i obejrzyj jej łopatki | opór, ocieranie lub wyczuwalny luz kierują diagnostykę na turbinę, mocowanie albo silnik |
| Grzechotanie lub stukanie | luźne klapki zwrotne, zabrudzenie turbiny, uszkodzona łopatka, poluzowana obudowa lub mocowanie | określ, czy dźwięk zależy od biegu, występuje przy wietrze albo pojawia się po wyłączeniu | hałas zależny od obrotów wskazuje częściej na zespół wirujący; stukanie podczas wiatru może pochodzić od klapek |
| Panel świeci, lecz wentylator nie rusza | uszkodzona wiązka, sterownik, obwód wykonawczy lub silnik | sprawdź złącza i przewody, a następnie obwód silnika zgodnie ze schematem danego wykonania | działające oświetlenie potwierdza tylko część zasilania, nie sprawność toru silnika |
| Nie działa panel, pilot ani oświetlenie | brak zasilania, uszkodzony przewód, rozłączone złącze albo awaria zasilacza modułu | zacznij od gniazda, wtyczki i oględzin przewodu; dalsze pomiary wykonuje się na odłączonym module | przerwany bezpiecznik na płytce jest skutkiem wymagającym znalezienia przyczyny, a nie podstawą do samej wymiany bezpiecznika |

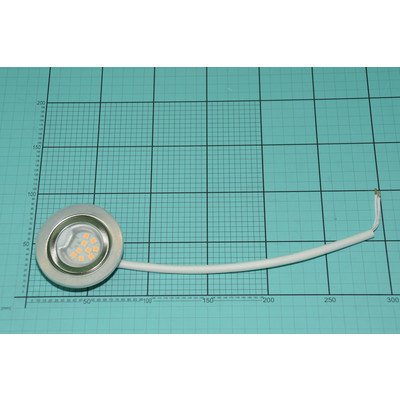

| Nie działa tylko oświetlenie | źródło światła, oprawka, przewody lub wyjście modułu | sprawdź oznaczenie zamontowanego źródła, stan oprawki i połączeń | sprawny wentylator nie potwierdza sprawności obwodu oświetlenia |
Okap słabo ciągnie – od czego zacząć
Gdy urządzenie pracuje jako wyciąg

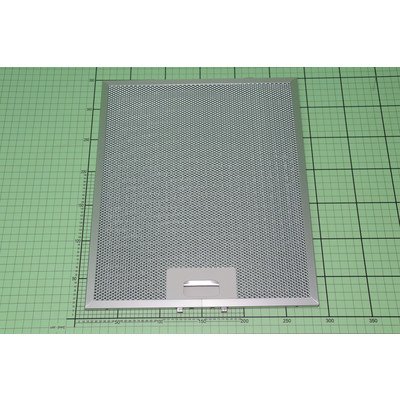

Najpierw umyj aluminiowy filtr przeciwtłuszczowy i sprawdź, czy nie jest zdeformowany lub trwale zatkany. W tym modelu producent przewidział wskaźnik czyszczenia filtra. Sygnalizacja pojawia się po określonym czasie pracy silnika, ale filtr może wymagać wcześniejszego mycia przy intensywnym smażeniu.
Następnie skontroluj drogę od wylotu okapu do kanału:
- czy przewód nie jest zgnieciony, załamany albo wypełniony osadem;
- czy redukcja średnicy nie tworzy dużego przewężenia;
- czy klapki zwrotne otwierają się swobodnie i nie zostały zamontowane odwrotnie;
- czy połączenia są szczelne i rura nie odłączyła się od króćca;
- czy kanał, do którego podłączono okap, jest przeznaczony do mechanicznego odprowadzania powietrza.
Specyfikacja OWS952T wskazuje wylot o średnicy 150 mm. W katalogach części mogą jednak występować przyłącza i adaptery o innych średnicach. Nie należy na tej podstawie zakładać, że każde z nich pasuje bezpośrednio do konkretnego wykonania okapu lub istniejącej instalacji.
Gdy urządzenie pracuje jako pochłaniacz
W tym układzie filtr węglowy odpowiada za ograniczanie zapachów, ale nie zastępuje filtra tłuszczowego. Nasycony wkład węglowy może pogorszyć przepływ i przestać pochłaniać zapachy, mimo że wentylator nadal pracuje. Takiego filtra nie należy myć, jeśli producent konkretnego wkładu nie oznaczył go jako regenerowalny.
Brak skutecznego usuwania wilgoci nie musi oznaczać awarii: pochłaniacz zawraca przefiltrowane powietrze do pomieszczenia i nie odprowadza pary wodnej na zewnątrz.
Jak sprawdzić turbinę i silnik

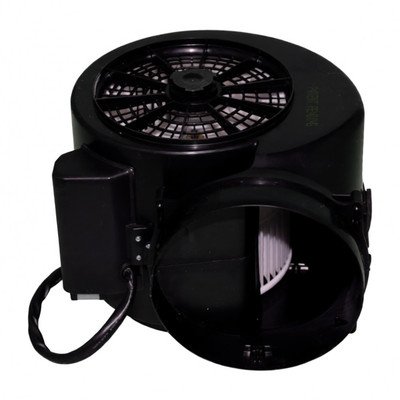

Przed zdjęciem filtra, osłony lub elementów obudowy odłącz okap od zasilania i zabezpiecz go przed przypadkowym włączeniem. Po uzyskaniu dostępu obejrzyj podwójną turbinę: osad powinien być rozłożony równomiernie, łopatki nie mogą być pęknięte, a wirnik nie powinien ocierać o obudowę dmuchawy.
Delikatne ręczne obrócenie turbiny pozwala wykryć blokadę, tarcie i duży luz mechaniczny. Nie potwierdza jednak pełnej sprawności silnika pod obciążeniem. Silnik może obracać się ręcznie, a mimo to mieć uszkodzone uzwojenie, zabezpieczenie termiczne lub problem z zasilaniem ze sterownika.
Pomiar rezystancji uzwojeń wykonuje się wyłącznie po odłączeniu urządzenia i wypięciu silnika z instalacji. Należy porównać wyniki między właściwymi wyprowadzeniami z dokumentacją silnika lub schematem danego wykonania. Przerwa wskazuje na nieciągłość obwodu, natomiast sama obecność rezystancji nie potwierdza prawidłowej pracy na wszystkich biegach ani stanu izolacji względem obudowy.
Pomiary napięcia na pracującym okapie oraz diagnozowanie płytek zasilanych napięciem sieciowym są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności wymagają doświadczenia, odpowiednich przyrządów i zabezpieczeń.
Panel sterowania nie reaguje
Jeżeli nie działa ani panel sensorowy, ani pilot, rozpocznij od sprawdzenia zasilania w gnieździe, przewodu i dostępnych złączy. Wtyczka może wyglądać na prawidłowo osadzoną, a mimo to mieć nadpalony styk lub przerwany przewód przy odgiętce.
Jeśli panel działa, ale nie reaguje tylko pilot, sprawdź baterię, jej polaryzację i usuń przeszkody między pilotem a odbiornikiem. Zakłócenia mogą również pochodzić od niektórych źródeł światła znajdujących się w pobliżu.
Brak reakcji całego okapu przy prawidłowym zasilaniu może wynikać z awarii części zasilającej modułu, bezpiecznika, wiązki albo sterownika. Nie należy zamawiać kompletnej elektroniki wyłącznie na podstawie ciemnego wyświetlacza. Moduł bywa naprawialny, a przed jego wymianą trzeba wykluczyć zwarcie w odbiorniku lub instalacji, które mogłoby uszkodzić również nową płytkę.
Dostęp do części i bezpieczny demontaż
Filtr aluminiowy znajduje się pod dolną osłoną wlotową. Po jego wyjęciu można wykonać podstawowe oględziny wnętrza, oświetlenia i dolnych elementów obudowy. Dostęp do silnika, turbiny, przyłącza, wiązek oraz górnych modułów wymaga dalszego rozebrania korpusu i osłon komina.

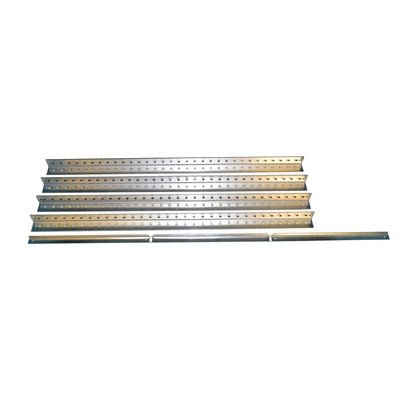

OWS952T jest ciężkim urządzeniem podwieszanym do sufitu. Przed demontażem elementów konstrukcyjnych należy podeprzeć korpus. Nie wolno luzować uchwytu podsufitowego ani listew nośnych bez zapewnienia bezpiecznego podparcia i pomocy drugiej osoby.
Podczas rozłączania instalacji:
- zrób zdjęcia ułożenia przewodów i położenia złączy;
- oznacz wtyczki, jeśli można je zamienić miejscami;
- chwytaj za obudowę złącza, nie za przewody;

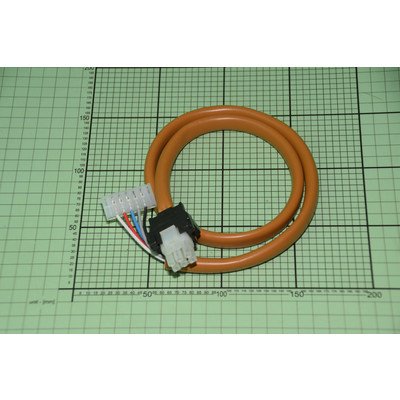

- sprawdź, czy wiązka nie została przygnieciona przez komin albo obudowę;
- przed uruchomieniem zamontuj filtr przeciwtłuszczowy i wszystkie osłony wirujących elementów.

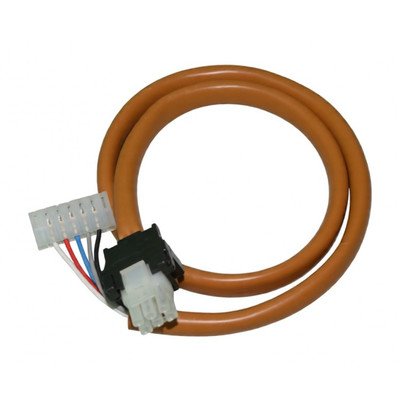

Nie należy kierować się wyłącznie kolorami przewodów. Układ złączy i funkcje poszczególnych żył trzeba potwierdzić dla zamontowanej wiązki oraz sterownika.
Jak dobrać części do Amica OWS952T
Do identyfikacji urządzenia przygotuj trzy dane z tabliczki znamionowej:
- model: OWS952T lub oznaczenie odpowiadające wykonaniu IH 17190 E;
- kod wyrobu: 1160512;
- 14-cyfrowy numer fabryczny.
Numer fabryczny jest ważny, ponieważ pod jednym oznaczeniem handlowym mogą występować zmiany produkcyjne. Dotyczy to zwłaszcza paneli, modułów, wiązek, silników i oświetlenia. W dostępnej dokumentacji tego oznaczenia występują różnice dotyczące liczby biegów oraz rodzaju oświetlenia, dlatego zamontowaną część trzeba dodatkowo porównać po numerze, złączu, mocowaniu i parametrach.
Przy elementach mechanicznych sprawdź wymiary, stronę montażu, rozstaw otworów i kształt zaczepów. Przy częściach elektrycznych porównaj napięcie, moc, liczbę wyprowadzeń oraz oznaczenia nadrukowane na podzespole. Podobna obudowa albo pasujące złącze nie są wystarczającym potwierdzeniem zgodności.
Jeżeli dane na tabliczce różnią się od oznaczenia tej strony, przejdź do kategorii okapów Amica o szerokości 70–90 cm i odszukaj właściwy kod wyrobu.
FAQ – części i naprawa Amica OWS952T
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw trzeba sprawdzić filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu, redukcje oraz klapki zwrotne. Silnik jest bardziej prawdopodobną przyczyną, gdy turbina nie osiąga właściwych obrotów mimo swobodnego przepływu.
Dlaczego okap głośno pracuje tylko na wyższych biegach?
Przyczyną może być zabrudzona lub niewyważona turbina, ocieranie o obudowę, luźne mocowanie albo opór w przewodzie odprowadzającym. Gwizd częściej wiąże się z przewężeniem lub nieszczelnością, a regularne drgania z zespołem wirującym.
Czy można wymienić bezpiecznik na płytce sterującej?
Technicznie jest to możliwe, ale najpierw należy ustalić, dlaczego bezpiecznik się przepalił. Wstawienie nowego bez sprawdzenia zasilacza, silnika, oświetlenia i wiązek może doprowadzić do ponownego uszkodzenia modułu.
Jaki filtr węglowy pasuje do OWS952T?
Specyfikacja urządzenia wskazuje typ FWK 245 dla pracy w trybie pochłaniacza. Przed zakupem trzeba jednak potwierdzić kod wyrobu 1160512, numer fabryczny i sposób mocowania filtra w posiadanym wykonaniu.
Czy wszystkie części oznaczone OWS952T są wymienne między sobą?
Nie należy tego zakładać. Zmiany produkcyjne mogą dotyczyć sterownika, wiązek, oświetlenia, silnika i mocowań. Zgodność potwierdza się po pełnych danych z tabliczki oraz numerze części zamontowanego podzespołu.
Czy moduł sterowania trzeba od razu wymienić, gdy panel nie działa?
Nie. Najpierw sprawdza się zasilanie, przewód, połączenia i część zasilającą modułu. Płytka może nadawać się do naprawy, a brak reakcji panelu może być również skutkiem przerwy w wiązce lub awarii innego obwodu.
