1160728 - OWC IN 900 BI (IN900BI) Amica
Części do okapu wyspowego Amica OWC IN 900 BI (IN900BI), kod wyrobu 1160728, obejmują elementy filtracji, dmuchawy, sterowania, zasilania i oświetlenia. Słaby ciąg, hałas lub brak reakcji panelu nie przesądzają jeszcze, który podzespół jest uszkodzony. Przed zakupem ustal przyczynę i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jakie części współpracują w okapie Amica IN900BI?
Amica OWC IN 900 BI o kodzie wyrobu 1160728 jest okapem wyspowym o szerokości 90 cm, z czterema prędkościami, sterowaniem sensorowym, jednym zespołem dmuchawy i oświetleniem LED. Może pracować jako wyciąg odprowadzający powietrze przewodem o średnicy 150 mm albo jako pochłaniacz zwracający oczyszczone powietrze do kuchni.
W urządzeniu współpracują między innymi:

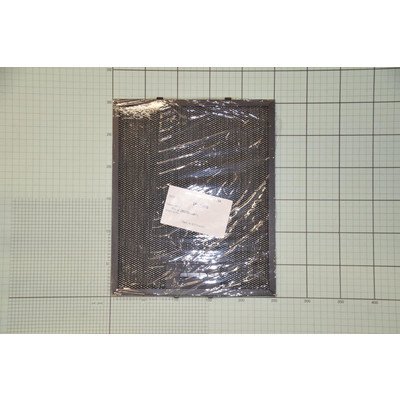

- trzy metalowe filtry przeciwtłuszczowe o wymiarach 250 × 300 mm,
- filtry węglowe FWK 280 używane wyłącznie w trybie pochłaniacza — producent przewiduje trzy sztuki,
- kompletna dmuchawa z wirnikiem i silnikiem,
- przewody, wiązki i elementy uziemienia,
- panel sensorowy oraz moduły sterowania i zasilania,
- zasilacz i listwa oświetlenia LED,
- klapka zwrotna, reduktor, mocowania i części obudowy.
Nie każda usterka wymaga zakupu podzespołu. Zabrudzone filtry, niedrożny lub źle wykonany kanał, poluzowane mocowanie i przerwane połączenie mogą dawać objawy podobne do awarii dmuchawy albo elektroniki.
Okap słabo usuwa parę i zapachy
Najpierw ustal, w jakim trybie pracuje urządzenie. Wyciąg usuwa powietrze na zewnątrz, natomiast pochłaniacz filtruje je i oddaje do pomieszczenia. Od tego zależy kolejność diagnostyki.
| Obserwacja | Co może być przyczyną | Jak to rozróżnić |
| Silnik wyraźnie przyspiesza po zmianie biegu, ale para pozostaje nad płytą | Zabrudzone filtry tłuszczowe, niedrożny przewód, zamknięta klapka lub brak dopływu powietrza do kuchni | Umyj i wysusz filtry, sprawdź kratki wylotowe oraz wykonaj próbę przy uchylonym oknie. Poprawa po doprowadzeniu powietrza wskazuje na problem z wentylacją pomieszczenia, nie z dmuchawą. |
| W trybie pochłaniacza przepływ jest odczuwalny, lecz zapachy pozostają | Nasycone albo niewłaściwie zamontowane filtry węglowe | Sprawdź obecność trzech filtrów FWK 280 i sposób ich osadzenia. Filtrów węglowych z tej instrukcji nie należy myć ani regenerować. |
| Przepływ jest słaby również po oczyszczeniu filtrów | Zablokowany lub uszkodzony wirnik, problem z silnikiem albo sterowaniem jego biegami | Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez ocierania. Technik powinien następnie sprawdzić zasilanie dmuchawy i obwody poszczególnych biegów. |
| Okap działa lepiej po odłączeniu przewodu wylotowego | Zbyt duży opór instalacji, zwężenie, ostre załamania albo niedrożny wylot | To test serwisowy wymagający bezpiecznego dostępu do wylotu. Wynik nie potwierdza uszkodzenia silnika — wskazuje na instalację odprowadzającą. |
Krótka próba bez metalowych filtrów może pokazać, czy ograniczają one przepływ, ale nie wolno w ten sposób normalnie użytkować okapu. Tłuszcz przedostałby się do dmuchawy i wnętrza urządzenia.
Skąd bierze się buczenie, grzechotanie lub nadmierny hałas?
Hałas warto oceniać osobno na każdym biegu. Narastający szum powietrza na wyższych prędkościach jest normalny, natomiast metaliczne stukanie, tarcie lub nagła zmiana dźwięku wymagają kontroli.
- Buczenie bez startu wirnika może oznaczać jego zablokowanie, zużycie silnika, problem z jego obwodem rozruchowym albo brak prawidłowego sterowania. Sam dźwięk nie rozstrzyga, który element jest winny.
- Tarcie powtarzające się wraz z obrotem wskazuje na kontakt wirnika z obudową, deformację elementu lub zanieczyszczenie dmuchawy.
- Grzechotanie przy uruchamianiu, wyłączaniu albo podmuchach z kanału może pochodzić od luźnej klapki zwrotnej.
- Drgania całego korpusu wymagają sprawdzenia mocowania okapu do sufitu, osłon komina, przewodu odprowadzającego i zespołu dmuchawy. W ciężkim okapie wyspowym nie należy luzować konstrukcji nośnej bez jej podparcia.
- Głośniejsza praca po podłączeniu kanału częściej wskazuje na opory i rezonans instalacji niż na sam silnik.
Przed obracaniem wirnika odłącz urządzenie od sieci. Opór mechaniczny lub ocieranie uzasadniają demontaż i oczyszczenie dmuchawy, a przy uszkodzeniu łopatek — wymianę właściwego zespołu.

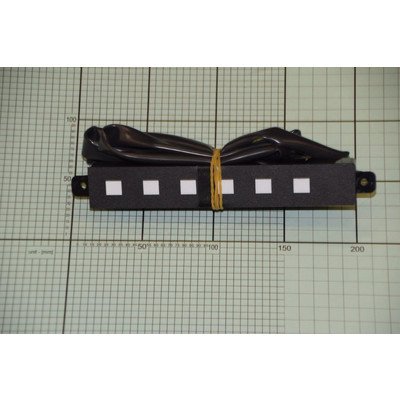

Panel sensorowy nie reaguje lub nie działają biegi

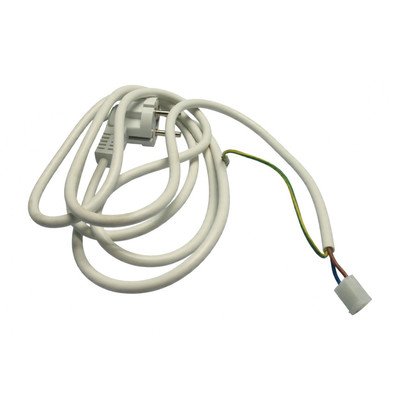

Jeżeli nie działa ani panel, ani oświetlenie, zacznij od potwierdzenia zasilania gniazda oraz obejrzenia przewodu i wtyczki. Gdy światło działa, ale silnik nie reaguje, zasilanie sieciowe dociera przynajmniej do części obwodów i należy sprawdzić sterowanie dmuchawą, wiązkę oraz sam silnik.
W diagnostyce elektroniki obowiązuje następująca kolejność:
- Odłącz urządzenie i skontroluj złącza, przewody oraz ślady wilgoci, tłuszczu, przegrzania lub nadpalenia.
- Sprawdź ciągłość dostępnych bezpieczników i przewodów wyłącznie przy odłączonym zasilaniu. Bezpiecznik o przerwanym obwodzie jest uszkodzony, ale jego wymiana nie wyjaśnia przyczyny przepalenia.
- Jeżeli bezpieczniki i połączenia są sprawne, technik powinien sprawdzić wejście zasilania modułu oraz napięcia w jego części niskonapięciowej zgodnie ze schematem i oznaczeniami elementów.
- Prawidłowe zasilanie modułu przy braku reakcji może kierować podejrzenie na panel sensorowy, jego wiązkę albo elektronikę sterującą. Brak napięcia pomocniczego wskazuje natomiast na sekcję zasilacza.
Nie należy kupować modułu wyłącznie dlatego, że panel pozostaje ciemny. W innych okapach podobny objaw powodowało uszkodzenie zabezpieczenia i sekcji zasilającej płytki, którą można było naprawić. Nie oznacza to jednak, że identyczne elementy i wartości pomiarowe występują w IN900BI.
Pomiary na pracującej płytce obejmują napięcie sieciowe i są przeznaczone dla wykwalifikowanego technika. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i zabezpieczenia ciężkiej konstrukcji okapu.

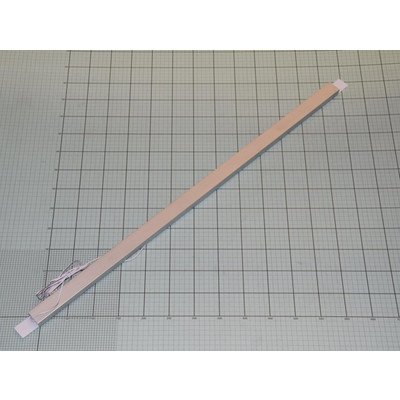

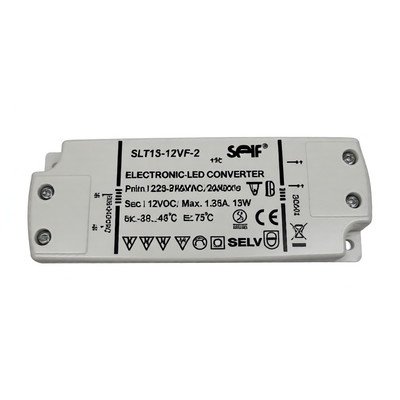

Oświetlenie LED nie działa
Gdy dmuchawa i panel działają poprawnie, a nie świeci tylko listwa LED, sprawdź najpierw jej złącza oraz przewody między listwą a zasilaczem. Zatłuszczone lub poluzowane połączenie może powodować miganie albo okresowe gaśnięcie.
Serwisant może zmierzyć napięcie na wejściu i wyjściu zasilacza oświetlenia, używając zakresu zgodnego z jego tabliczką. Interpretacja jest następująca:
- napięcie wejściowe jest prawidłowe, lecz brak napięcia wyjściowego — podejrzenie zasilacza,
- napięcie wyjściowe jest zgodne z oznaczeniem, lecz listwa nie świeci — podejrzenie listwy LED, przewodu lub złącza,
- brak napięcia na wejściu zasilacza po włączeniu światła — problem może dotyczyć modułu sterowania albo wiązki.
Pomiar bez obciążenia nie zawsze potwierdza sprawność zasilacza. Może on podawać prawidłowe napięcie bez podłączonej listwy, a zapadać się po jej dołączeniu. Nowy moduł LED musi mieć zgodne parametry elektryczne, wymiary, mocowanie i złącze; nie wystarczy podobna długość listwy.
Dostęp do filtrów, dmuchawy i elektroniki
Filtry przeciwtłuszczowe wyjmuje się od spodu czaszy. Po ich usunięciu można ocenić stan wnętrza, zanieczyszczenie dmuchawy i część połączeń. Filtry należy zamontować dopiero po całkowitym wysuszeniu.

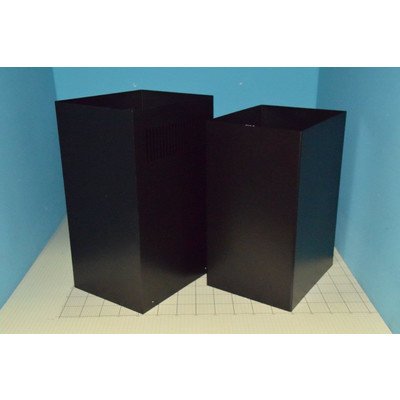

Dostęp do silnika, modułów umieszczonych wyżej oraz przewodów prowadzonych w osłonie komina może wymagać zdjęcia elementów obudowy zawieszonej pod sufitem. Przed rozłączaniem zrób zdjęcia złączy i oznacz ich położenie. Nie ciągnij za przewody i nie opieraj ciężaru osłony na wiązkach.
W tym modelu oświetlenie stanowi moduł LED. Jeżeli instrukcja naprawcza nie pokazuje bezpiecznej procedury jego wymiany, pracę należy powierzyć serwisantowi. Po złożeniu trzeba sprawdzić:
- stabilność mocowania okapu i osłon,
- poprawne osadzenie filtrów,
- działanie wszystkich czterech biegów,
- oświetlenie i funkcję opóźnionego wyłączenia,
- brak ocierania, drgań i zapachu przegrzanej izolacji.
Jak dobrać części do Amica OWC IN 900 BI?
Podstawą doboru są model IN900BI, kod wyrobu 1160728 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Kod wyrobu identyfikuje urządzenie dokładniej niż sama nazwa handlowa, a numer fabryczny pomaga rozpoznać wersję produkcyjną.
Dla filtrów można dodatkowo porównać liczbę, wymiary i sposób mocowania. W tym modelu producent wskazuje trzy filtry tłuszczowe 250 × 300 mm oraz trzy filtry węglowe FWK 280 do pracy w obiegu zamkniętym. Filtr węglowy nie jest potrzebny podczas prawidłowej pracy jako wyciąg.
Przy dmuchawie, panelu, module lub zasilaczu trzeba potwierdzić numer katalogowy części dla kodu 1160728. Podobny wygląd, taka sama liczba pinów albo pasująca obudowa nie potwierdzają zgodności — mogą różnić się kolejnością wyprowadzeń, sterowaniem biegami, parametrami oświetlenia lub oprogramowaniem.
Przed zamówieniem odczytaj wszystkie trzy oznaczenia z tabliczki. Jeśli nie można jej wyraźnie sfotografować, przepisz dane dokładnie, zachowując zera, ukośniki i pełną długość numeru.
FAQ – części i naprawa okapu Amica IN900BI
Czy słaby ciąg oznacza uszkodzenie dmuchawy?
Nie. Najpierw sprawdź metalowe filtry, drożność przewodu o średnicy 150 mm, klapkę zwrotną i dopływ powietrza do kuchni. Silnik podejrzewa się mocniej, gdy wirnik ma opór, nie osiąga kolejnych prędkości albo przepływ pozostaje słaby mimo sprawnej instalacji.
Czy filtr FWK 280 jest potrzebny przy podłączeniu do komina?
Nie, jeżeli okap pracuje prawidłowo jako wyciąg odprowadzający powietrze na zewnątrz. Trzy filtry węglowe FWK 280 stosuje się w trybie pochłaniacza. Pozostawienie nasyconych filtrów w wyciągu nie poprawia oczyszczania, a może ograniczać przepływ.
Dlaczego silnik buczy, ale wentylator nie startuje?
Przyczyną może być zablokowany wirnik, uszkodzony silnik, jego obwód rozruchowy, wiązka albo sterowanie. Po odłączeniu zasilania sprawdź swobodę obrotu. Dalsze pomiary napięć powinien wykonać technik według schematu właściwego dla tego modelu.
Czy ciemny panel oznacza konieczność wymiany modułu?
Nie. Trzeba kolejno sprawdzić gniazdo, przewód, złącza, bezpieczniki oraz sekcję zasilającą elektroniki. Uszkodzenie może być naprawialne, a zakup kompletnego modułu przed pomiarami grozi niepotrzebnym wydatkiem.
Czy wystarczy podać nazwę IN900BI, aby dobrać część?
Do filtra potwierdzonego przez producenta może to wystarczyć do wstępnego wyszukania, ale przy elementach elektrycznych i konstrukcyjnych należy podać także kod wyrobu 1160728 oraz 14-cyfrowy numer fabryczny. Części nie należy dobierać wyłącznie po zdjęciu.
