1161133 - IH 694 610 E (IH 694 610 E) Amica
Części do okapu wyspowego Amica IH 694 610 E, kod wyrobu 1161133, obejmują między innymi filtry, elementy dmuchawy, sterowanie, oświetlenie LED i mocowania komina. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia, a zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie części zastosowano w okapie Amica IH 694 610 E?
IH 694 610 E o kodzie wyrobu 1161133 jest okapem wyspowym o szerokości 90 cm, przystosowanym do pracy jako wyciąg lub pochłaniacz. Urządzenie ma jeden silnik, trzy stopnie prędkości, sześć punktów oświetlenia LED i trzy aluminiowe filtry przeciwtłuszczowe. W instalacji wyciągowej powietrze jest kierowane do przewodu o średnicy 150 mm, natomiast w obiegu zamkniętym potrzebny jest filtr węglowy KF 17192.
Wśród części przeznaczonych do tego wykonania występują między innymi:
- metalowe filtry przeciwtłuszczowe i filtr węglowy,
- silnik YDC8045, wirnik oraz prawa i lewa obudowa dmuchawy,
- kondensator pracy silnika,
- klapki zwrotne i przewód odprowadzający powietrze,
- lampy LED, przewody oraz elementy ich zasilania,
- zespół przycisków i płytka sterowania,
- maskownice komina, uchwyty i listwy montażowe.
Objaw nie wskazuje automatycznie, który z tych elementów należy kupić. Przykładowo słaby przepływ może wynikać z filtrów, przewodu wentylacyjnego albo dmuchawy, a brak pracy silnika — z kondensatora, zablokowanego wirnika, sterowania lub samego silnika.
Okap słabo wyciąga parę lub nie usuwa zapachów
Najpierw ustal, w jakim trybie pracuje urządzenie. Wyciąg usuwa powietrze poza pomieszczenie, natomiast pochłaniacz oczyszcza je przez filtr przeciwtłuszczowy i węglowy, po czym oddaje z powrotem do kuchni.
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Para pozostaje nad płytą na każdym biegu | Zabrudzone filtry metalowe, ograniczony przewód, niedostateczny dopływ powietrza lub problem z dmuchawą | Umyj i wysusz filtry, skontroluj drożność przewodu oraz porównaj pracę przy uchylonym oknie |
| Przepływ jest odczuwalny, ale zapachy pozostają w kuchni | Zużyty filtr węglowy w trybie pochłaniacza | Jeżeli filtr był długo eksploatowany, a przewiew nie osłabł wyraźnie, zacznij od jego wymiany |
| Okap działa lepiej po uchyleniu okna | Zbyt mały nawiew powietrza do pomieszczenia | Wynik wskazuje na problem wentylacyjny, a nie potwierdza uszkodzenia silnika |
| Silnik przyspiesza, ale ilość usuwanego powietrza prawie się nie zmienia | Zgnieciona rura, niedrożny kanał, zablokowana klapka zwrotna lub nieszczelne połączenie | Sprawdź cały odcinek od króćca 150 mm do wylotu, nie tylko fragment widoczny przy okapie |

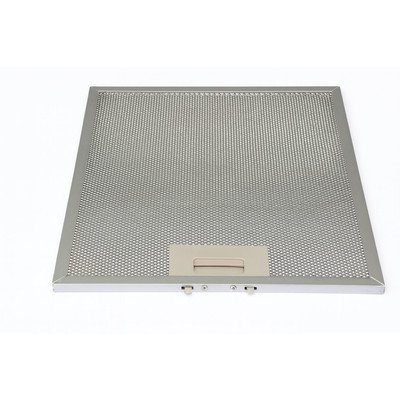

Aluminiowe filtry tego modelu można myć w zmywarce. Przed ponownym montażem powinny całkowicie wyschnąć. Mocno zatłuszczony, zdeformowany lub rozwarstwiony filtr należy wymienić, ponieważ samo mycie nie przywróci mu prawidłowego kształtu i mocowania.
Filtra węglowego nie ocenia się wyłącznie po wyglądzie. Zużycie rozpoznaje się głównie po pogorszeniu pochłaniania zapachów. Nie należy go myć ani regenerować, jeśli producent konkretnego wkładu nie określił go jako przeznaczonego do takiej obsługi.
Głośna praca, drgania i grzechotanie
Hałas pojawiający się zaraz po czyszczeniu lub demontażu często wynika z nieprawidłowo osadzonego filtra albo poluzowanej maskownicy. Jeżeli dźwięk narasta wraz z prędkością, trzeba również skontrolować wirnik i silnik.
- Wyłącz zasilanie okapu i zdejmij metalowe filtry, podtrzymując każdy z nich podczas zwalniania zatrzasku.
- Sprawdź, czy filtry, osłony oraz listwy komina nie mają luzu i nie dotykają obracających się elementów.
- Obejrzyj wirnik pod kątem tłustego osadu, pęknięć, odkształceń i śladów ocierania o obudowę dmuchawy.
- Skontroluj klapki zwrotne. Luźna albo blokująca się klapka może stukać lub grzechotać przy zmianach przepływu.
- Przy odłączonym urządzeniu ostrożnie oceń, czy wirnik obraca się swobodnie i nie ma wyraźnego luzu. Opór lub ocieranie kieruje diagnostykę w stronę wirnika, mocowania albo łożysk silnika.
Równomierny szum na najwyższym biegu nie jest sam w sobie usterką. Dla tego modelu producent podaje wyższy poziom hałasu wraz ze wzrostem wydajności. Niepokojące są przede wszystkim nowe dźwięki mechaniczne, silne wibracje, nierówne obroty lub gwałtowna zmiana głośności bez zmiany biegu.
Silnik buczy, nie rusza albo pracuje tylko na części biegów

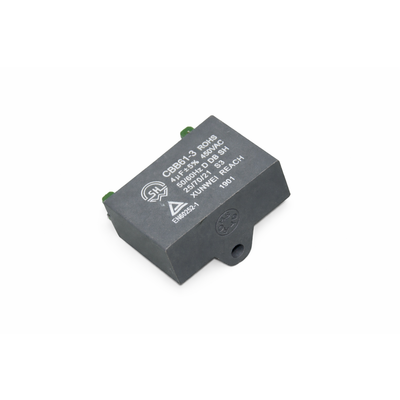

Buczenie bez obrotów nie przesądza o uszkodzeniu silnika. Najpierw należy wykluczyć zablokowanie wirnika oraz kondensator pracy. W tym modelu występuje kondensator Amica 1042306 typu CBB61-3 o wartości znamionowej 4 µF i napięciu 450 V AC.
Kontrola kondensatora
Pomiar wykonuje się po całkowitym odłączeniu okapu od sieci, odpięciu co najmniej jednego wyprowadzenia kondensatora i jego bezpiecznym rozładowaniu. Nie należy zwierać zacisków przypadkowym metalowym narzędziem. Miernik ustaw na pomiar pojemności i porównaj wynik z oznaczeniem elementu.
- Wynik wyraźnie niższy od 4 µF, przekraczający tolerancję podaną na obudowie, przemawia za wymianą kondensatora.
- Brak stabilnego odczytu, zwarcie lub widoczne wybrzuszenie również wskazują na uszkodzenie.
- Prawidłowa pojemność nie potwierdza jeszcze sprawności silnika, wirnika ani układu sterowania.
Nowy kondensator musi mieć właściwą pojemność, dopuszczalne napięcie pracy nie niższe niż w części oryginalnej, odpowiedni rodzaj do pracy z silnikiem oraz pasujące wyprowadzenia i mocowanie. Nie należy zwiększać pojemności w celu uzyskania większych obrotów.
Kontrola silnika i przewodów
Po oznaczeniu i odłączeniu złączy można sprawdzić ciągłość uzwojeń pomiędzy przewodem wspólnym a wyprowadzeniami poszczególnych prędkości. Dokładny układ pinów należy ustalić na podstawie oznaczeń silnika lub schematu właściwego dla urządzenia — nie wolno przyjmować kolejności przewodów na podstawie koloru.
Przerwa w jednym obwodzie może tłumaczyć brak konkretnego biegu. Przerwy we wszystkich obwodach wymagają sprawdzenia zabezpieczenia termicznego, przewodu i silnika. Sama obecność ciągłości nie wyklucza zwarcia międzyzwojowego, problemu łożysk ani usterki ujawniającej się dopiero po nagrzaniu.
Pomiar izolacji silnika oraz diagnostyka napięć podczas pracy są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Elektronika musi być odłączona przed badaniem izolacji miernikiem wysokonapięciowym.
Jeżeli silnik działa tylko na jednym lub dwóch stopniach, przed jego zakupem sprawdź zespół przycisków, płytkę sterowania, złącza i odpowiednie wyprowadzenie uzwojenia. Brak jednego biegu nie jest wystarczającym dowodem uszkodzenia całego silnika.
Okap nie reaguje na przyciski
Jeśli nie działa ani wentylator, ani oświetlenie, diagnostykę zacznij od zasilania urządzenia, przewodu przyłączeniowego i dostępnych połączeń. Sprawne gniazdo nie oznacza jeszcze, że napięcie dociera przez przewód i złącza do płytki.
Jeżeli wyświetlacz świeci, ale przyciski nie wykonują poleceń, możliwe są problemy z zespołem przycisków, połączeniem panelu, zasilaniem elektroniki lub płytką sterowania. Gdy panel jest całkowicie ciemny, trzeba dodatkowo sprawdzić zabezpieczenie i sekcję zasilającą modułu. Przepalonego bezpiecznika nie należy zastępować elementem o większym prądzie ani mostkiem — najpierw trzeba ustalić, dlaczego zadziałał.
Pomiar napięć na podłączonej płytce odbywa się przy napięciu sieciowym. Taką diagnostykę może wykonywać wyłącznie wykwalifikowany serwisant, używający odpowiednich środków ochrony i dokumentacji układu. Płytka sterowania nie zawsze wymaga wymiany w całości; uszkodzenie zasilacza lub pojedynczych elementów może być naprawialne, ale wymaga diagnostyki elektronicznej.
Nie działa oświetlenie LED
Okap wykorzystuje sześć źródeł LED o mocy 2 W. Jeżeli nie świeci pojedyncza lampa, bardziej prawdopodobna jest usterka tej lampy, jej przewodu lub złącza. Brak wszystkich punktów świetlnych kieruje podejrzenie w stronę wspólnego zasilania, sterowania albo przerwanego połączenia.
Przed zamówieniem lampy porównaj numer części, napięcie znamionowe, moc, wtyczkę, wymiary oprawy i sposób mocowania. Sama średnica lampy lub podobny wygląd nie gwarantują zgodności. Przy wymianie nie ciągnij za przewody — rozłączaj wtyczkę, trzymając jej obudowę.
Dostęp i wymiana części
Filtry przeciwtłuszczowe są dostępne od spodu okapu. Po ich wyjęciu można przeprowadzić oględziny wnętrza, wirnika, obudowy dmuchawy i części przewodów. Zakres dalszego demontażu zależy od wymienianego elementu:
- filtr węglowy montuje się w obszarze zespołu wentylatora podczas pracy w obiegu zamkniętym,
- dostęp do silnika, wirnika i kondensatora wymaga zdjęcia wewnętrznych osłon zespołu dmuchawy,
- wymiana przycisków i płytki sterowania wymaga ostrożnego rozłączenia panelu oraz oznaczenia wszystkich złączy,
- elementy przewodu, klapki zwrotne i część połączeń znajdują się w rejonie króćca wylotowego oraz komina,
- maskownice i uchwyty należy podpierać podczas odkręcania, aby nie uszkodzić powierzchni inox ani przewodów.
Przed rozłączeniem instalacji wykonaj zdjęcia złączy i prowadzenia przewodów. Nie opieraj się wyłącznie na kolorach żył. Po montażu sprawdź stabilność filtrów i osłon, swobodny ruch wirnika, działanie wszystkich biegów, oświetlenia oraz brak drgań. Nie uruchamiaj okapu, jeśli przewód może dotykać wirnika albo obudowa dmuchawy nie została zamknięta.
Okap wyspowy jest ciężkim urządzeniem zamocowanym do sufitu. Demontaż uchwytów nośnych, opuszczanie całego korpusu lub ingerencja w przyłącze stałe wymagają podparcia konstrukcji i udziału osoby z odpowiednim przygotowaniem. Do wymiany większości elementów eksploatacyjnych nie należy niepotrzebnie naruszać mocowania sufitowego.
Jak dobrać część do Amica IH 694 610 E?
Do identyfikacji urządzenia przygotuj trzy dane z tabliczki znamionowej:
- pełny model IH 694 610 E,
- kod wyrobu 1161133,
- pełny, 14-cyfrowy numer fabryczny.
Kod wyrobu odróżnia wykonania, które mogą mieć podobną nazwę handlową. Numer części znaleziony na starym elemencie jest pomocny, ale powinien zostać sprawdzony razem z danymi urządzenia. Przy częściach mechanicznych porównuje się również wymiary, stronę montażu i punkty mocowania, a przy elektrycznych — parametry, złącza i wykonanie obwodu.
Szczególną ostrożność zachowaj przy płytce sterowania. Podobna obudowa i pasujące wtyczki nie potwierdzają zgodności elektroniki. Nie zakładaj też, że każdy moduł wymaga programowania albo że można go zamontować bez konfiguracji — decyduje konkretny numer katalogowy i wersja części.
Przed zakupem odczytaj tabliczkę znamionową i porównaj wszystkie trzy oznaczenia. Jeżeli dane są nieczytelne, przygotuj zdjęcie całej tabliczki oraz numer zdemontowanego elementu, bez skracania zer, spacji i znaków występujących w oznaczeniu.
FAQ – części do Amica IH 694 610 E
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź czystość trzech filtrów metalowych, stan filtra węglowego, drożność przewodu 150 mm, klapki zwrotne i dopływ powietrza do kuchni. Silnik podejrzewa się po wykluczeniu ograniczeń przepływu oraz ocenie jego obrotów i hałasu.
Jaki filtr węglowy pasuje do tego modelu?
Dla okapu IH 694 610 E, kod wyrobu 1161133, producent wskazuje filtr KF 17192 w liczbie jednej sztuki. Filtr jest potrzebny podczas pracy w obiegu zamkniętym; w prawidłowo wykonanej instalacji wyciągowej nie odpowiada za odprowadzanie powietrza na zewnątrz.
Czy filtr aluminiowy można myć w zmywarce?
Tak, producent określa metalowe filtry tego modelu jako przystosowane do zmywarki. Po myciu trzeba je dokładnie wysuszyć. Odbarwienie aluminium może wystąpić i samo w sobie nie musi oznaczać utraty skuteczności.
Co sprawdzić, gdy silnik tylko buczy?
Odłącz zasilanie, skontroluj swobodę wirnika i zmierz pojemność odłączonego kondensatora pracy. Kondensator 1042306 ma wartość 4 µF. Prawidłowy wynik nie wyklucza zatarcia łożysk, usterki uzwojenia ani problemu sterowania.
Czy brak jednego biegu wymaga wymiany silnika?
Nie zawsze. Przyczyną może być przycisk, płytka sterowania, złącze, przewód albo jedno z wyprowadzeń uzwojenia. Potrzebne jest sprawdzenie ciągłości właściwego obwodu według oznaczeń konkretnego silnika.
Czy wystarczy podać nazwę IH 694 610 E?
Pełna nazwa modelu jest ważna, ale przy doborze części do Amica należy dodatkowo podać kod wyrobu 1161133 i 14-cyfrowy numer fabryczny. Pozwala to sprawdzić wariant techniczny, którego nie da się pewnie rozpoznać wyłącznie ze zdjęcia części.
