Części do okapu Amica OWS9641TI 1191763
OWS9641TI to sufitowy okap wyspowy o szerokości 898 mm, wyposażony w sterowanie sensorowe, cztery stopnie pracy, oświetlenie LED i trzy aluminiowe filtry przeciwtłuszczowe o wymiarach 334 × 274 mm. Urządzenie może działać jako wyciąg, odprowadzający powietrze kanałem na zewnątrz, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. W drugim trybie stosowany jest filtr węglowy FWK 245.
Ta różnica ma podstawowe znaczenie podczas diagnostyki. Filtr węglowy nie poprawi działania okapu pracującego jako wyciąg, a wymiana dmuchawy nie usunie problemu spowodowanego niedrożnym przewodem wentylacyjnym.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę | Zabrudzone filtry aluminiowe, niedrożny lub zbyt oporowy kanał, brak dopływu powietrza do kuchni, zabrudzona albo uszkodzona dmuchawa | Ustal tryb pracy, wyczyść filtry i wykonaj próbę przy uchylonym oknie | Poprawa po zapewnieniu nawiewu wskazuje na problem wentylacji pomieszczenia, a nie na uszkodzenie silnika |
| W trybie pochłaniacza pozostają zapachy | Nasycony filtr węglowy, niewłaściwy filtr lub nieprawidłowo skierowany wylot powietrza | Sprawdź obecność, mocowanie i okres użytkowania filtra FWK 245 | Filtr węglowy nasyca się zapachami i nie jest przeznaczony do zwykłego mycia ani regeneracji |
| Silnik buczy, ale turbina nie rusza | Zablokowany wirnik, tłuste osady, uszkodzone łożyskowanie, uzwojenie lub kondensator silnika, jeżeli występuje w danym wykonaniu | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie ociera o obudowę | Opór mechaniczny kieruje diagnostykę na dmuchawę. Swobodny wirnik nie potwierdza jednak sprawności elektrycznej silnika |
| Okap pracuje głośniej lub drga | Zabrudzone albo uszkodzone wirniki, luźna maskownica, niedrożny kanał, zwężenie przewodu, nieprawidłowe mocowanie | Porównaj hałas na różnych biegach, skontroluj filtry, przewód i dostępne mocowania | Grzechotanie i tarcie sugerują problem mechaniczny; szum nasilający się przy ograniczonym przepływie może pochodzić z instalacji wentylacyjnej |
| Oświetlenie działa, ale wentylator nie | Usterka dmuchawy, jej przewodów, obwodu sterowania silnikiem lub zasilania tego obwodu | Sprawdź, czy panel zmienia wskazanie biegu i czy słychać próbę uruchomienia silnika | Oświetlenie jest sterowane niezależnie, dlatego jego działanie nie potwierdza sprawności toru silnika |
| Panel i oświetlenie są całkowicie martwe | Brak zasilania, uszkodzony przewód, złącze, zabezpieczenie lub zasilacz elektroniki | Zacznij od gniazda i przewodu; dopiero później przejdź do płytki | Nie należy zamawiać modułu tylko na podstawie braku reakcji — uszkodzenie może znajdować się przed nim |
| Panel świeci, lecz nie reaguje na dotyk | Wilgoć lub tłuszcz na szkle, problem zespołu sensorów, wiązki albo zasilania niskonapięciowego | Oczyść i osusz panel, odłącz okap na kilka minut, a następnie sprawdź wszystkie funkcje | Chwilowa poprawa po restarcie nie dowodzi trwałej sprawności modułu; nawracająca usterka wymaga pomiarów |
Słaby ciąg nie musi oznaczać uszkodzonej dmuchawy
W pierwszej kolejności ustal, w jakim trybie zamontowano okap.
Okap pracuje jako wyciąg
Powietrze powinno opuszczać kuchnię przewodem wentylacyjnym. Model ma wylot o średnicy 150 mm. Redukcje średnicy, ostre załamania, zgnieciony przewód elastyczny, niedrożna kratka albo niesprawna klapa zwrotna zwiększają opory przepływu. Okap może wtedy pracować głośno, mimo że turbina osiąga obroty.
Wykonaj prostą próbę z uchylonym oknem. Jeżeli ciąg wyraźnie się poprawia, pomieszczenie prawdopodobnie nie ma wystarczającego nawiewu. Jeśli różnicy nie ma, sprawdź filtry i drożność odcinka od okapu do wylotu. Nie oceniaj wydajności wyłącznie po kartce przykładanej do filtra — taki test potwierdza ruch powietrza, lecz nie mierzy rzeczywistego przepływu całej instalacji.
Okap pracuje jako pochłaniacz
W tym ustawieniu potrzebny jest filtr węglowy FWK 245. Zabrudzenie filtrów aluminiowych ogranicza przepływ, natomiast nasycenie filtra węglowego objawia się przede wszystkim słabszym usuwaniem zapachów. Instrukcja dla tej rodziny okapów zaleca wymianę filtra węglowego co 3–4 miesiące, a przy intensywnym gotowaniu odpowiednio częściej.

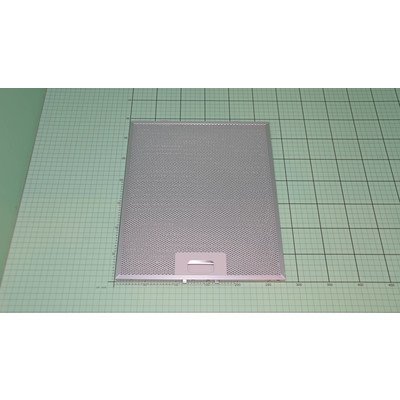

Filtry aluminiowe: czyszczenie i ocena stanu
Trzy filtry przeciwtłuszczowe wyjmuje się od spodu okapu po zwolnieniu ich uchwytów. Podczas demontażu podtrzymuj każdy filtr drugą ręką — po zwolnieniu zatrzasku może opaść. Przed rozpoczęciem czyszczenia odłącz urządzenie od zasilania.
Filtry należy czyścić mniej więcej raz w miesiącu, ręcznie z łagodnym detergentem albo w zmywarce, jeżeli pozwala na to jej instrukcja i zastosowany środek. Zmiana koloru aluminium po kilku cyklach mycia nie oznacza sama w sobie, że filtr trzeba wymienić. Wymiana jest uzasadniona, gdy siatka jest rozerwana, rama odkształcona, zatrzask nie utrzymuje filtra lub osadów nie można skutecznie usunąć.
Komunikat filtra pojawiający się po określonym czasie pracy jest przypomnieniem serwisowym, a nie czujnikiem mierzącym ilość tłuszczu. Skasuj go dopiero po wyczyszczeniu i prawidłowym zamontowaniu filtrów.
Jak sprawdza się dmuchawę i instalację elektryczną
Przed pomiarami odłącz okap od sieci, zabezpiecz go przed przypadkowym podłączeniem i oznacz złącza przed ich rozpięciem. Pomiary pod napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego technika.
- Oględziny mechaniczne: po zdjęciu filtrów sprawdź widoczną część zespołu dmuchawy. Szukaj tłustych osadów, pęknięć, śladów tarcia, przegrzania i poluzowanych mocowań. Wirnik obracaj wyłącznie przy odłączonym zasilaniu.
- Kontrola wiązek: obejrzyj złącza silnika, panelu i oświetlenia. Nadtopione styki, luźny pin albo przewód przyciśnięty maskownicą mogą powodować pracę przerywaną.
- Ciągłość uzwojeń: silnik należy odłączyć od elektroniki i mierzyć zgodnie ze schematem jego konkretnego wykonania. Przerwa może wskazywać na uszkodzone uzwojenie, przewód lub zabezpieczenie termiczne. Sama prawidłowa rezystancja nie wyklucza zwarcia międzyzwojowego ujawniającego się po rozgrzaniu.
- Izolacja względem obudowy: jej wiarygodna ocena wymaga miernika rezystancji izolacji. Zwykły multimetr może wykryć wyraźne zwarcie, ale nie zastępuje próby izolacji odpowiednim napięciem pomiarowym.
- Kondensator silnika: jeżeli występuje w zamontowanej wersji dmuchawy, mierzy się jego pojemność po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego wyprowadzenia. Wynik porównuje się z oznaczeniem części, a nie z uniwersalną wartością dla okapów.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka czynnego modułu oraz pomiary napięć w okapie zasilanym z sieci nie są przeznaczone dla osoby bez przygotowania.
Brak reakcji panelu i diagnostyka elektroniki
Zabrudzona lub wilgotna powierzchnia szkła może zakłócać obsługę sensorów, dlatego najpierw wyczyść panel lekko wilgotną ściereczką i dokładnie go osusz. Następnie odłącz zasilanie na kilka minut. Jeżeli usterka wraca, trzeba rozróżnić trzy obszary:
- zespół sensorów i przycisków,
- wiązkę łączącą panel z elektroniką,
- moduł wraz z jego zasilaczem.
Całkowicie ciemny panel kieruje uwagę także na przewód zasilający, połączenia i zabezpieczenia płytki. Świecący wyświetlacz bez reakcji na dotyk częściej wskazuje na panel, jego połączenie albo niestabilne zasilanie układu sterowania. Nie jest to jednak podstawa do wymiany płytki bez pomiarów. Przepalony bezpiecznik również nie powinien być jedynie zastąpiony nowym — najpierw trzeba ustalić, czy nie uszkodził się zasilacz, silnik, przewód albo element wykonawczy.
Oświetlenie LED: część czy zasilanie?
Okap ma cztery punkty oświetlenia. Jeżeli nie działa jeden z nich, sprawdź lokalny moduł LED, jego złącze i przewody. Jednoczesne zgaśnięcie wszystkich punktów bardziej uzasadnia kontrolę wspólnego zasilania, transformatora lub obwodu sterującego niż zakup kompletu lamp.
Nowy moduł musi mieć takie same potwierdzone parametry elektryczne, konstrukcję złącza i sposób mocowania jak część fabryczna. Nie podłączaj przypadkowej lampy LED tylko dlatego, że pasuje wymiarami — niewłaściwe napięcie, polaryzacja albo sterownik mogą uszkodzić oświetlenie i elektronikę.
Dostęp do części w okapie wyspowym

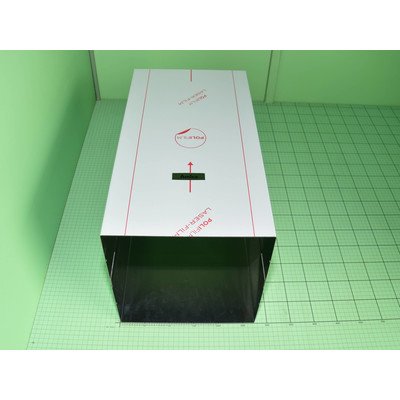

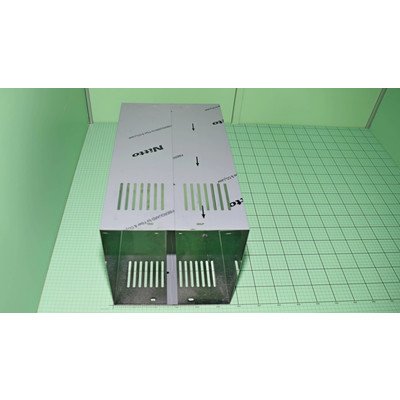

Filtry i część zespołu dmuchawy są dostępne od spodu. Dostęp do płytek, transformatora, górnych wiązek oraz mocowania podsufitowego może wymagać zdjęcia elementów kominowych lub maskownic. Nie należy przy tym luzować konstrukcji nośnej bez podparcia urządzenia.
OWS9641TI waży około 24 kg i jest zamocowany do sufitu. Prace przy górnej obudowie powinny wykonywać co najmniej dwie przygotowane osoby, z użyciem stabilnego podestu i zabezpieczeniem korpusu przed opadnięciem. Przed odłączeniem wiązek wykonaj zdjęcia ich przebiegu i oznacz złącza. Przewodów nie wolno ciągnąć za żyły ani prowadzić przy wirniku i ostrych krawędziach maskownic.
Po montażu sprawdź kolejno oświetlenie, reakcję wszystkich sensorów, każdy bieg wentylatora, timer oraz brak tarcia i drgań. Dopiero potem zamontuj filtry i wykonaj próbę przepływu.
Jak dobrać właściwą część do OWS9641TI
Dla urządzeń Amica potrzebne są trzy dane z tabliczki znamionowej:
- pełny model OWS9641TI,
- kod wyrobu 1191763,
- 14-cyfrowy numer fabryczny.
Nie należy mylić wersji OWS9641TI z podobnie oznaczoną OWS9641TB. Różnica końcowej litery może oznaczać inne wykonanie kolorystyczne, obudowę lub przypisanie elementów katalogowych. Samo podobieństwo zdjęcia, zgodna liczba pinów lub pasujące wymiary nie potwierdzają kompatybilności.
Przy filtrze porównaj wymiary, ramę i zatrzaski. Przy lampie sprawdź parametry elektryczne, złącze oraz mocowanie. Przy wiązce istotne są długość, liczba przewodów i układ pinów. Dmuchawę należy dobierać jako właściwe wykonanie silnika, wirników i obudowy. W przypadku płytki sterowania trzeba potwierdzić numer części i wersję urządzenia; nie każdy moduł jest zamienny ani nie każdy wymaga programowania.
Jeżeli kod lub numer fabryczny nie odpowiada tej stronie, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz urządzenie zgodne z tabliczką. W razie wątpliwości przekaż do doboru wyraźne zdjęcie całej tabliczki oraz oznaczenie zdemontowanej części.
FAQ – części i naprawa Amica OWS9641TI
Czy słabe pochłanianie zapachów oznacza uszkodzenie silnika?
Nie. W trybie pochłaniacza zacznij od filtra węglowego FWK 245 i filtrów aluminiowych. W trybie wyciągu sprawdź nawiew do kuchni, drożność kanału, redukcje i załamania przewodu. Silnik podejrzewaj dopiero po wykluczeniu ograniczonego przepływu.
Czy filtr węglowy można umyć i ponownie zamontować?
Standardowy FWK 245 stosowany w tym okapie nie jest przeznaczony do mycia ani zwykłej regeneracji. Po nasyceniu należy go wymienić. Filtr jest potrzebny tylko podczas pracy w obiegu zamkniętym.
Dlaczego okap działa głośno po wyczyszczeniu filtrów?
Sprawdź, czy filtry zostały osadzone bez luzu i czy nic nie dostało się do wirnika. Jeśli hałas pozostał, skontroluj kanał, klapę zwrotną, maskownice oraz dmuchawę. Odgłos tarcia lub stukanie wymagają wyłączenia urządzenia do czasu oględzin.
Czy brak oświetlenia oznacza uszkodzoną płytkę sterowania?
Nie zawsze. Awaria jednego punktu zwykle uzasadnia kontrolę konkretnej lampy i jej złącza. Gdy nie świecą wszystkie cztery, trzeba sprawdzić wspólne zasilanie oświetlenia, przewody i sterowanie. Moduł kupuj dopiero po ustaleniu, gdzie zanika zasilanie.
Czy płytkę sterowania można dobrać wyłącznie po modelu OWS9641TI?
Nie należy na tym poprzestawać. Potwierdź model, kod wyrobu 1191763 i 14-cyfrowy numer fabryczny, a następnie porównaj numer katalogowy płytki. Podobny panel lub identyczne złącze nie gwarantują zgodności elektroniki.
