1193717 - OWC9751TB HC (OWC9751TB HC) Amica
Części do okapu wyspowego Amica OWC9751TB HC, kod 1193717, obejmują między innymi filtry, dmuchawę, moduły sterowania, pilot, oświetlenie, wiązki i elementy obudowy. Słaby ciąg, hałas lub brak reakcji nie przesądzają jeszcze, który podzespół jest uszkodzony. Przed zakupem ustal tryb pracy okapu, wykonaj podstawową diagnostykę i potwierdź model, kod wyrobu oraz numer fabryczny z tabliczki znamionowej.
Części do Amica OWC9751TB HC — co warto wiedzieć przed zakupem
OWC9751TB HC o kodzie wyrobu 1193717 jest okapem wyspowym o szerokości 90 cm. Może pracować jako wyciąg odprowadzający powietrze kanałem wentylacyjnym albo jako pochłaniacz zwracający przefiltrowane powietrze do kuchni. To rozróżnienie ma duże znaczenie diagnostyczne: w trybie pochłaniacza potrzebne są dwa filtry węglowe, natomiast w trybie wyciągu na skuteczność pracy wpływają przede wszystkim filtry przeciwtłuszczowe, drożność przewodu, dopływ powietrza do pomieszczenia i stan dmuchawy.
Model wykorzystuje sterowanie gestami, pilot, oświetlenie LED i funkcję współpracy z odpowiednią płytą grzewczą. Brak reakcji na jedną metodę sterowania nie musi więc oznaczać awarii całego okapu — trzeba sprawdzić, czy pozostałe sposoby obsługi nadal działają.
Objaw nie wskazuje automatycznie części do wymiany
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry tłuszczowe, zużyte filtry węglowe, niedrożny lub zwężony kanał, zamknięta klapa zwrotna, brak nawiewu do kuchni, zabrudzona dmuchawa | ustal tryb pracy, oczyść filtry metalowe, sprawdź wylot i dopływ powietrza | poprawa po konserwacji wskazuje na opór przepływu, ale brak poprawy nie dowodzi jeszcze uszkodzenia silnika |
| Silnik nie działa, lecz oświetlenie lub panel reagują | dmuchawa, jej wiązka, element wykonawczy modułu, połączenie między płytkami | sprawdź, czy wirnik nie jest zablokowany i czy złącza nie są nadpalone lub poluzowane | sprawny panel potwierdza obecność części funkcji sterowania, ale nie potwierdza zasilania silnika |
| Okap jest całkowicie martwy | gniazdo lub obwód zasilający, przewód sieciowy, zacisk przewodu, wiązka, bezpiecznik na elektronice, zasilacz modułu | potwierdź zasilanie gniazda innym odbiornikiem, następnie skontroluj przewód i połączenia przy odłączonym napięciu | brak ciągłości przewodu wskazuje jego usterkę; sprawny przewód nie rozstrzyga o sprawności modułu |
| Sterowanie gestami nie reaguje | niewłaściwy ruch dłoni, zabrudzona powierzchnia czujnika, problem płytki sterowania lub jej wiązki | oczyść panel i wykonuj ruch otwartą dłonią około 3–10 cm od okolicy wskaźnika | jeśli pilot działa, a gesty nie, podejrzenie dotyczy toru sterowania gestami, nie całego modułu mocy |
| Działa gest lub panel, ale nie działa pilot | bateria, sam pilot, brak komunikacji lub odbiornik | wymień baterię zgodnie z oznaczeniem i sprawdź obsługę z niewielkiej odległości | prawidłowa praca pozostałych metod sterowania ogranicza zakres poszukiwań do toru zdalnego sterowania |
| Okap głośno pracuje albo drga | luźny filtr lub osłona, zabrudzony albo niewyważony wirnik, ocieranie turbiny, drgający kanał, klapa zwrotna, uszkodzenie dmuchawy | wyłącz zasilanie, sprawdź osadzenie filtrów i panelu oraz widoczne ślady ocierania | grzechotanie zależne od przepływu może pochodzić z kanału lub klapy, a nie z łożysk silnika |

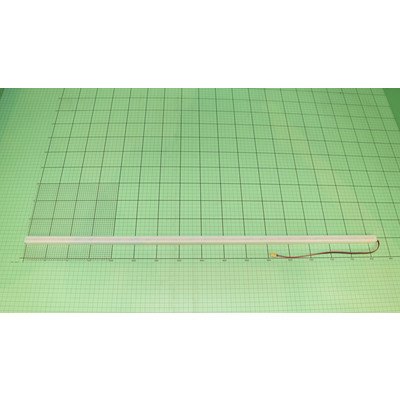

| Nie działa światło LED | moduł lampy, wiązka oświetlenia, złącze lub obwód sterujący | obejrzyj przewody i złącza po odłączeniu okapu | brak światła nie oznacza automatycznie uszkodzenia samej lampy |
Słaby ciąg: diagnostyka zależy od trybu pracy
Okap pracuje jako wyciąg
W trybie wyciągu powietrze powinno zostać odprowadzone na zewnątrz przewodem podłączonym do króćca o średnicy 150 mm. Jeżeli turbina brzmi normalnie, lecz para pozostaje nad płytą, sprawdzaj kolejno:
- Filtry przeciwtłuszczowe. W tym modelu są dwa aluminiowe filtry o wymiarach 200 × 330 × 9 mm. Warstwa tłuszczu zwiększa opór przepływu. Filtry należy wyjąć, umyć łagodnym środkiem i dokładnie wysuszyć przed montażem.
- Kanał odprowadzający. Zgnieciona rura elastyczna, redukcja średnicy, duża liczba ostrych kolan lub niedrożny wylot mogą ograniczyć przepływ mimo sprawnego silnika.
- Klapa zwrotna. Powinna otwierać się pod wpływem strumienia powietrza i swobodnie zamykać po wyłączeniu. Zablokowanie tłuszczem może powodować zarówno słaby ciąg, jak i grzechotanie.
- Nawiew do pomieszczenia. W bardzo szczelnej kuchni okap może nie mieć skąd pobierać powietrza. Jeżeli po bezpiecznym uchyleniu okna działanie wyraźnie się poprawia, problem może dotyczyć wentylacji pomieszczenia, a nie części okapu.
- Dmuchawę. Po odłączeniu zasilania i uzyskaniu bezpiecznego dostępu sprawdza się, czy wirnik nie jest oblepiony tłuszczem, pęknięty albo mechanicznie zablokowany.
Okap pracuje jako pochłaniacz
W trybie pochłaniacza oprócz filtrów tłuszczowych stosuje się dwa filtry węglowe KF 17191. Producent potwierdza ich zgodność z modelem OWC9751TB HC o kodzie 1193717. Filtr węglowy usuwa zapachy, lecz nie zastępuje filtra przeciwtłuszczowego.
Jeśli przepływ jest wyczuwalny, ale zapachy pozostają w kuchni, podejrzenie pada przede wszystkim na nasycone wkłady węglowe. Typowych filtrów KF 17191 nie należy regenerować przez przypadkowe mycie. Zużyte wkłady wymienia się parami, aby opór po obu stronach dmuchawy był zbliżony. Jeżeli natomiast strumień powietrza jest słaby, sprawdź również filtry metalowe, drożność otworów powrotnych i dmuchawę.
Jak ocenić dmuchawę i obwód silnika
Przed oględzinami wnętrza odłącz okap od zasilania i upewnij się, że nie może zostać uruchomiony pilotem ani przez współpracującą płytę. Po zdjęciu dolnych osłon i filtrów można ocenić dostępne elementy dmuchawy bez luzowania mocowania całego okapu do sufitu.
Warto szukać:
- dużej ilości tłuszczu na wirniku;
- śladów ocierania łopatek o obudowę;
- pękniętych lub odkształconych łopatek;
- nadtopionych złączy i przebarwionej izolacji;
- luzu mocowania zespołu dmuchawy;
- oporu lub szorstkiej pracy przy ostrożnym obracaniu dostępnego wirnika.
Swobodne obracanie wirnika wyklucza jego całkowite zablokowanie, ale nie potwierdza sprawności uzwojeń, sterowania ani pracy pod obciążeniem. Pomiar ciągłości uzwojenia może wykazać przerwę, lecz prawidłowy wynik omomierza nie wyklucza zwarć międzyzwojowych. Stan izolacji silnika ocenia się odpowiednim miernikiem rezystancji izolacji, a wynik porównuje z wymaganiami dla konkretnego zespołu.
Nie podawaj napięcia bezpośrednio na dmuchawę na podstawie koloru przewodów. Sposób sterowania i przypisanie styków muszą wynikać ze schematu lub dokumentacji konkretnej części.
Okap nie reaguje — moduł nie zawsze jest pierwszym podejrzanym
Jeżeli urządzenie jest całkowicie martwe, rozpocznij od zasilania, przewodu sieciowego, docisku przewodu i połączeń prowadzących do elektroniki. Dopiero po potwierdzeniu tych elementów przechodzi się do zasilacza modułu.
Przy odłączonym urządzeniu multimetr ustawiony na pomiar ciągłości pozwala sprawdzić każdą żyłę przewodu od wtyczki do końcówki przewodu po stronie okapu. Pomiar wykonuje się po odseparowaniu badanego przewodu od elektroniki. Przerwa oznacza uszkodzenie żyły, styku albo zakończenia. Brak przerwy nie potwierdza jednak, że przewód zachowuje się prawidłowo pod obciążeniem i że zasilanie dociera dalej przez wszystkie złącza.
Jeśli przepalił się bezpiecznik na płytce, sama jego wymiana nie kończy diagnostyki. Trzeba ustalić przyczynę zadziałania zabezpieczenia, na przykład zwarcie w zasilaczu, uszkodzenie elementu wykonawczego, przewodu lub odbiornika. Wstawienie bezpiecznika o większym prądzie jest niedopuszczalne.
Pomiary na zasilonym module wymagają kwalifikacji, doświadczenia i zabezpieczonego stanowiska. Na płytkach może występować napięcie sieciowe także w miejscach, które nie są osłonięte. Czynności te nie są przeznaczone dla osoby bez przygotowania. Serwisant sprawdza obecność napięcia na wejściu modułu oraz prawidłowość jego napięć wyjściowych zgodnie z budową konkretnej płytki — nie według przypadkowego pinoutu z innego okapu.
Sterowanie gestem, pilotem i płytą grzewczą

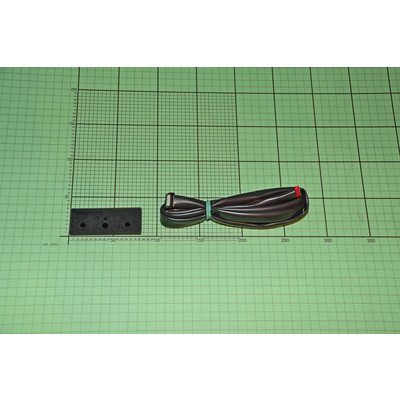

Sterowanie gestami działa przy ruchu otwartej dłoni około 3–10 cm od panelu, w rejonie diody sygnalizacyjnej. Zbyt duża odległość, ruch poza obszarem czujnika albo tłusty osad mogą wyglądać jak usterka elektroniki.
Praktyczne rozróżnienie przyczyn wygląda następująco:
- pilot i sterowanie z płyty działają, ale gesty nie — sprawdź powierzchnię czujnika, płytkę obsługi i jej wiązkę;
- gesty działają, ale pilot nie — zacznij od baterii i pilota;
- okap działa ręcznie, lecz nie współpracuje z płytą — sprawdź zgodność płyty, aktywację funkcji i procedurę parowania;

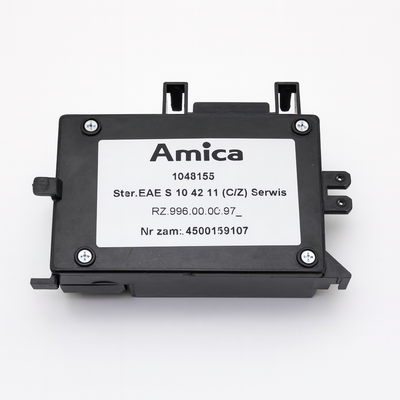

- wszystkie metody obsługi są martwe, lecz elektronika świeci — sprawdzenia wymagają komunikacja między płytkami, zasilanie panelu i sam układ sterowania;
- po włączeniu czwartego biegu okap sam przechodzi na trzeci po około pięciu minutach — jest to działanie funkcji Eco Boost, a nie objaw usterki.
Dostęp i wymiana części w okapie wyspowym

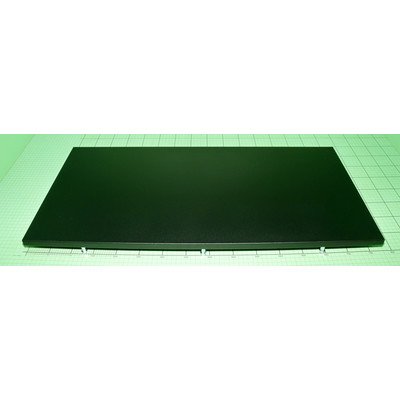

Podstawowy dostęp eksploatacyjny uzyskuje się od spodu: po zabezpieczeniu płyty grzewczej zdejmuje się dolny panel lub osłonę zgodnie z zastosowanymi zatrzaskami i magnesami, a następnie filtry przeciwtłuszczowe. Elementy należy podtrzymywać podczas zwalniania mocowań — upuszczony panel może uszkodzić płytę albo obudowę.

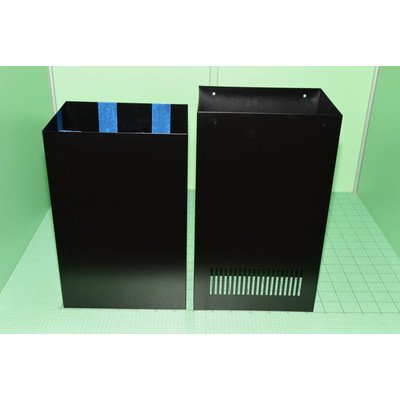

Po wyjęciu filtrów dostępne są miejsca montażu filtrów węglowych oraz część wnętrza korpusu. Głębszy demontaż może obejmować osłony korpusu lub komina. Nie należy luzować konstrukcji mocującej okap do sufitu tylko po to, aby dostać się do elektroniki. OWC9751TB HC waży około 25,8 kg, dlatego prace dotyczące zawieszenia, maskownic i kompletnej dmuchawy powinny być wykonywane przez dwie przygotowane osoby lub serwisanta.
Przed odłączeniem wiązek:
- wykonaj zdjęcia ich przebiegu;
- oznacz złącza, jeśli mogą zostać zamienione;
- chwytaj za obudowę wtyku, a nie za przewody;
- sprawdź blokady złączy przed ich wysunięciem;
- nie prostuj nadpalonych styków jako trwałej naprawy — uszkodzone złącze i przegrzany styk wymagają właściwej naprawy lub wymiany.
Po montażu należy sprawdzić stabilność osłon, prawidłowe ułożenie przewodów poza wirnikiem i ostrymi krawędziami, działanie wszystkich biegów, światła, gestów i pilota oraz brak ocierania i nadmiernych drgań.
Jak dobrać właściwą część do OWC9751TB HC
Dla urządzeń Amica należy odczytać z tabliczki znamionowej:
- pełny model OWC9751TB HC;
- kod wyrobu 1193717;
- pełny, 14-cyfrowy numer fabryczny.
Kod 1193717 jest istotny, ponieważ podobna nazwa handlowa lub zbliżony wygląd okapu nie identyfikują wszystkich wariantów technicznych. Przy filtrze trzeba potwierdzić wymiary i liczbę sztuk. Przy osłonach liczą się kolor, strona, wymiary i rozmieszczenie mocowań. Przy dmuchawie należy porównać obudowę, parametry, złącza, sposób mocowania i oznaczenie zespołu.
Szczególnej ostrożności wymagają moduły i płytki sterowania. Identyczna obudowa albo pasująca wtyczka nie gwarantują zgodności funkcji sterowania gestem, pilotem, oświetleniem i komunikacją z płytą grzewczą. Porównaj numer części oraz oznaczenie wydrukowane na płytce, ale ostatecznie potwierdź zgodność katalogową z kodem wyrobu i numerem fabrycznym urządzenia. Nie zakładaj też bez potwierdzenia, że nowy moduł jest zaprogramowany lub wymaga programowania.
FAQ — części i naprawa Amica OWC9751TB HC
Jaki filtr węglowy pasuje do Amica OWC9751TB HC 1193717?
Producent wskazuje filtr KF 17191. Okap wykorzystuje dwa filtry węglowe, dlatego przy wymianie należy sprawdzić kompletność opakowania i wymienić oba zużyte wkłady.
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw trzeba rozróżnić tryb wyciągu od pochłaniacza. Przyczyną mogą być zabrudzone filtry metalowe, nasycone filtry węglowe, niedrożny kanał, zamknięta klapa zwrotna albo niewystarczający nawiew do kuchni. Silnik sprawdza się po wykluczeniu tych problemów.
Dlaczego okap sam zmniejsza bieg z czwartego na trzeci?
W tym modelu funkcja Eco Boost automatycznie redukuje czwarty bieg po około pięciu minutach. Jest to normalne działanie, a nie dowód uszkodzenia modułu lub pilota.
Co sprawdzić, gdy sterowanie gestami nie działa?
Oczyść panel i wykonuj ruch otwartą dłonią około 3–10 cm od obszaru diody. Następnie sprawdź pilot i sterowanie z kompatybilnej płyty. Jeżeli pozostałe metody działają, usterki należy szukać w torze czujnika gestów, jego płytce albo wiązce.
Czy moduł można dobrać tylko po numerze widocznym na starej płytce?
Numer płytki jest ważny, ale nie zawsze wystarcza. Trzeba potwierdzić zgodność z modelem OWC9751TB HC, kodem wyrobu 1193717 i 14-cyfrowym numerem fabrycznym. Różne wersje mogą mieć podobne złącza, lecz odmienne sterowanie lub konfigurację.
Gdzie znaleźć tabliczkę znamionową okapu?
W okapach jest zwykle umieszczona wewnątrz korpusu i staje się widoczna po zdjęciu filtrów przeciwtłuszczowych. Przed zakupem części warto zrobić wyraźne zdjęcie całej etykiety, bez ucinania kodu wyrobu i numeru fabrycznego.
