1193591 - OKS4341OZ (OKS4341OZ) Amica
Części zamienne do okapu kominowego Amica OKS4341OZ o kodzie 1193591 obejmują elementy układu wyciągowego, sterowania, oświetlenia, filtracji i obudowy. Przed zakupem ustal przyczynę objawu: słaby ciąg nie musi oznaczać awarii silnika, a brak światła — uszkodzenia płytki. Zgodność części potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do okapu Amica OKS4341OZ 1193591
OKS4341OZ jest okapem kominowym o szerokości 40 cm, który może pracować jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy prędkości wentylatora, sterowanie SoftTouch, oświetlenie LED oraz wskaźnik przypominający o czyszczeniu filtra aluminiowego. Te informacje są ważne podczas diagnostyki, ponieważ skuteczność pochłaniania zależy nie tylko od dmuchawy, lecz także od wybranego trybu pracy, filtrów i drożności instalacji powietrznej.
Wśród części stosowanych w tej konstrukcji znajdują się między innymi filtr przeciwtłuszczowy, filtry węglowe FWK 162, silnik i wirnik dmuchawy, kompletna dmuchawa, płytka sterowania, zespół przycisków, przewody, elementy oświetlenia, klapki zwrotne, przyłącze oraz maskownice komina. Nie należy jednak wybierać podzespołu tylko na podstawie objawu — podobne zachowanie okapu może mieć kilka różnych przyczyn.
Okap słabo zasysa opary – od czego zacząć
Najpierw ustal, czy urządzenie pracuje jako wyciąg, czy jako pochłaniacz.
- W trybie wyciągu powietrze jest odprowadzane do kanału wentylacyjnego. Filtry węglowe nie są wtedy potrzebne, natomiast znaczenie mają drożność przewodu, przekrój przyłącza, stan klapek zwrotnych i dopływ świeżego powietrza do kuchni.
- W trybie pochłaniacza oczyszczone powietrze wraca do pomieszczenia. Okap musi mieć założone filtry z węglem aktywnym; dla OKS4341OZ producent wskazuje dwa filtry FWK 162.
Diagnostyka krok po kroku
- Sprawdź filtr aluminiowy. Mocno zatłuszczona siatka ogranicza przepływ i zwiększa hałas. W tym modelu filtr można myć ręcznie łagodnym detergentem lub w zmywarce. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Filtr wymień, jeżeli jest zdeformowany, rozerwany albo nie trzyma się prawidłowo w uchwycie.
- W trybie pochłaniacza oceń filtry węglowe. Nasycony węgiel może przestać neutralizować zapachy, choć wentylator nadal pracuje. Takiego standardowego filtra nie myje się ani nie regeneruje. Instrukcja zaleca wymianę co najmniej co 3–4 miesiące, a przy intensywnym użytkowaniu częściej.
- W trybie wyciągu sprawdź drogę powietrza. Zgnieciony przewód elastyczny, znaczne zwężenie, zabrudzone przyłącze, zablokowane klapki zwrotne lub niedrożny kanał mogą powodować słaby ciąg mimo wysokich obrotów silnika. OKS4341OZ ma wylot o średnicy 15 cm; niepotrzebne redukcje zwiększają opory przepływu.
- Zapewnij nawiew do pomieszczenia. Jeżeli po uchyleniu okna działanie wyraźnie się poprawia, problem może dotyczyć zbyt małego dopływu powietrza, a nie części okapu.
- Dopiero później oceniaj dmuchawę. Po odłączeniu zasilania zdejmij filtr i sprawdź, czy w dostępnej strefie nie ma nagromadzonego tłuszczu, ciała obcego, pęknięć wirnika lub śladów ocierania. Wirnik powinien obracać się bez blokowania, ale sam swobodny obrót nie potwierdza sprawności uzwojeń ani kondensatora silnika.
Hałas, buczenie i drgania
Rodzaj dźwięku pomaga zawęzić diagnostykę:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Głośny szum i słaby przepływ | zabrudzone filtry, zwężony lub niedrożny przewód | filtry, przyłącze i kanał powietrzny | poprawa po usunięciu ograniczenia wskazuje na problem przepływu, nie silnika |
| Grzechotanie przy wylocie | luźne albo zablokowane klapki zwrotne | swobodę ruchu klap i ich mocowanie | uszkodzone klapki mogą wymagać wymiany |
| Rytmiczne stukanie lub wibracje | pęknięty, zabrudzony lub niewyważony wirnik; luźne mocowanie dmuchawy | wirnik, obudowę i punkty mocowania | brak widocznej wady nie wyklucza zużycia łożysk silnika |
| Silnik buczy, lecz nie rusza | zablokowany wirnik, uszkodzony kondensator, uzwojenie albo sterowanie | obrót wirnika i pomiary elektryczne | wymiana kondensatora „na próbę” nie potwierdza przyczyny |
| Hałas pojawia się tylko na określonym biegu | rezonans obudowy, problem sterowania lub jednego obwodu prędkości | mocowania, wiązkę i wyjścia sterowania | potrzebna jest diagnostyka konkretnego toru, nie automatyczna wymiana całej dmuchawy |
Nie próbuj zdejmować wirnika przez podważanie łopatek. Plastik może pęknąć, a kierunek i sposób mocowania zależą od zastosowanego zespołu dmuchawy. Przed demontażem zaznacz położenie elementów i wykonaj zdjęcia przewodów oraz mocowań.
Okap nie uruchamia wentylatora
Jeżeli działa wyświetlacz i oświetlenie, zasilanie dochodzi przynajmniej do części urządzenia. Nie oznacza to jednak, że sprawne są płytka sterowania, przewody i obwód silnika.
Po odłączeniu okapu od sieci warto sprawdzić:
- czy złącza silnika i płytki nie są poluzowane, zatłuszczone lub nadpalone;
- czy przewody nie zostały przycięte przez maskownicę albo uszkodzone przy wcześniejszym demontażu;
- czy wirnik nie ociera o obudowę;
- czy uzwojenia nie mają przerwy oraz czy nie występuje przejście między zaciskiem uzwojenia a metalową obudową silnika;
- pojemność kondensatora silnika, jeżeli jest zastosowany jako osobny element i miernik ma odpowiedni zakres.
Pomiar rezystancji wykonuje się na odłączonym i oznaczonym złączu silnika. Przerwa w obwodzie może wskazywać na uszkodzenie uzwojenia lub zabezpieczenia termicznego. Bardzo mała rezystancja względem obudowy oznacza niebezpieczną usterkę izolacji. Poprawna ciągłość uzwojeń nie dowodzi jednak pełnej sprawności — zwykły omomierz może nie wykazać zwarć międzyzwojowych ujawniających się dopiero pod obciążeniem.

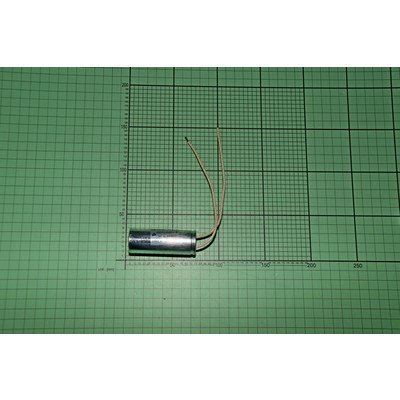

Kondensator przed pomiarem trzeba bezpiecznie odłączyć i rozładować, a wynik porównać z wartością oraz tolerancją nadrukowaną na jego obudowie. Nie należy przyjmować uniwersalnej pojemności dla wszystkich silników okapów. Sprawny kondensator nie wyklucza uszkodzenia silnika, podobnie jak jego wymiana nie naprawi problemu wynikającego ze sterowania lub oporów mechanicznych.
Pomiar napięcia podczas pracy, sprawdzanie wyjść płytki oraz uruchamianie silnika poza urządzeniem odbywają się przy napięciu sieciowym. Czynności te wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi i zabezpieczonego stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Brak reakcji panelu i całkowicie martwy okap
Gdy nie działa wentylator, światło ani wyświetlacz, zacznij od sprawdzenia gniazda innym sprawnym odbiornikiem oraz obejrzenia wtyczki i przewodu zasilającego. Jeżeli zasilanie zewnętrzne jest prawidłowe, podejrzenie obejmuje przewód, połączenia wewnętrzne i układ zasilający płytki sterowania.

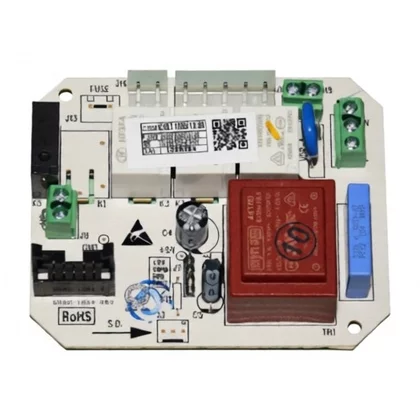

Widoczne przypalenie modułu nie jest wystarczającym powodem, aby od razu zamówić nową płytkę. Zwarcie w silniku, wiązce lub innym odbiorniku może uszkodzić sterowanie ponownie. Przed montażem drogiego zespołu trzeba skontrolować obciążenia podłączone do jego wyjść. Naprawa płytki na poziomie elementów wymaga wiedzy elektronicznej; dobieranie warystora, przekaźnika, triaka lub kondensatora bez schematu i identyfikacji uszkodzeń jest ryzykowne.
Oświetlenie nie działa lub miga
Jeżeli wentylator działa prawidłowo, a nie świeci tylko lampa, sprawdź kolejno źródło światła, oprawkę, złącza i obwód załączający na płytce. Dla tej wersji przewidziano oświetlenie LED o mocy 3 W; część musi odpowiadać również napięciem, trzonkiem i wymiarami miejsca montażu.
Miganie nowej lampy może oznaczać niezgodność zastosowanego źródła, słaby styk w oprawce albo problem w układzie zasilania. Sam fakt, że lampa jest typu LED i mieści się mechanicznie, nie potwierdza zgodności. Przed dotykaniem oprawki odłącz zasilanie i upewnij się, że element ostygł.
Dostęp do części i bezpieczny demontaż
Tabliczka znamionowa tego okapu znajduje się wewnątrz obudowy i jest dostępna po wyjęciu aluminiowego filtra. Ten sam otwór umożliwia podstawowe oględziny dolnej części dmuchawy, oprawy oświetlenia i części przewodów. Dostęp do płytki, silnika oraz górnych połączeń może wymagać zdjęcia elementów maskownicy komina lub dalszych osłon.
Przed demontażem:
- Odłącz urządzenie od sieci i zabezpiecz możliwość przypadkowego włączenia.
- Zdejmij filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania zatrzasku.
- Zrób zdjęcie każdego złącza i oznacz przewody; nie kieruj się wyłącznie ich kolorem.
- Chroń złotą powierzchnię przed zarysowaniem i nie opieraj ciężkich części na płycie grzewczej.
- Przy zdejmowaniu dmuchawy podtrzymuj zespół — naprężanie wiązki może wyrwać złącze lub ścieżkę z płytki.
- Po montażu sprawdź ułożenie przewodów, pewność mocowań, osadzenie filtra i drożność wylotu.
Nie uruchamiaj okapu z odsłoniętymi zaciskami ani z prowizorycznie połączonymi przewodami. Jeżeli naprawa wymaga pomiarów pod napięciem, wykonuje ją wykwalifikowany serwisant.
Czyszczenie filtra i kasowanie wskazania
Instrukcja przewiduje czyszczenie aluminiowego filtra tłuszczu co miesiąc. Wskaźnik pojawia się po około 60 godzinach pracy wentylatora. Po umyciu i całkowitym wysuszeniu filtra zamontuj go ponownie, a następnie skasuj wskazanie zgodnie z instrukcją panelu — okap nie może wtedy pracować. Samo skasowanie symbolu bez wyczyszczenia filtra nie poprawia przepływu powietrza.
Jak dobrać właściwą część do OKS4341OZ
Nie opieraj wyboru wyłącznie na nazwie OKS4341OZ, zdjęciu starego elementu ani zgodnym kształcie złącza. Do identyfikacji przygotuj:
- pełny model: OKS4341OZ;
- kod wyrobu: 1193591;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer odczytany ze starej części, jeżeli jest czytelny;
- zdjęcie złącza, mocowania i całego podzespołu przed demontażem.
Przy filtrze porównaj wymiary, uchwyt i położenie zatrzasku. Przy silniku lub kompletnej dmuchawie znaczenie mają konstrukcja wirnika, mocowanie, liczba obwodów prędkości, złącza i parametry elektryczne. Płytka sterowania oraz zespół przycisków muszą odpowiadać wersji urządzenia i współpracującej wiązce; podobna obudowa panelu nie jest potwierdzeniem zgodności.
Jeżeli dane z tabliczki nie odpowiadają kodowi 1193591, wróć do kategorii okapów kominowych Amica i rozpocznij dobór od właściwego oznaczenia urządzenia.
FAQ – części i naprawa Amica OKS4341OZ
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr aluminiowy, filtry węglowe w trybie pochłaniacza, przewód wylotowy, klapki zwrotne, drożność wentylacji i dopływ powietrza do kuchni. Silnik podejrzewaj po wykluczeniu ograniczeń przepływu oraz kontroli wirnika.
Jaki filtr węglowy pasuje do OKS4341OZ?
Producent wskazuje typ FWK 162, montowany w liczbie dwóch sztuk. Filtry węglowe stosuje się podczas pracy jako pochłaniacz; w trybie wyciągu powietrze jest odprowadzane na zewnątrz i filtry te należy usunąć.
Czy aluminiowy filtr można myć w zmywarce?
Tak. Należy użyć programu i środka, które nie są agresywne dla aluminium, a filtr przed montażem całkowicie wysuszyć. Odbarwienie po kilku myciach nie musi oznaczać uszkodzenia.
Jak sprawdzić silnik okapu miernikiem?
Przy odłączonym zasilaniu i wypiętym złączu można sprawdzić ciągłość uzwojeń oraz brak przejścia do metalowej obudowy. Wynik zgodny z oczekiwaniem nie wyklucza zwarć międzyzwojowych ani problemu ujawniającego się pod obciążeniem. Pomiary napięć roboczych powinien wykonywać serwisant.
Czy wymiana kondensatora naprawi buczący silnik?
Tylko wtedy, gdy kondensator rzeczywiście ma nieprawidłową pojemność lub inną potwierdzoną wadę. Buczenie może również powodować zablokowany wirnik, zużyty silnik, uszkodzone uzwojenie, problem z płytką albo błędne połączenie. Wartość nowej części dobiera się według oznaczenia starego kondensatora i dokumentacji zespołu.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica tabliczka znajduje się wewnątrz obudowy. W OKS4341OZ należy najpierw wyjąć aluminiowy filtr. Do doboru części spisz model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
