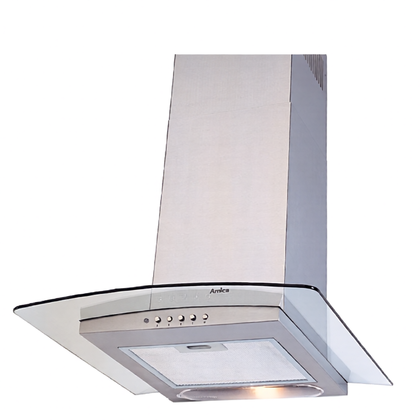

1060023 - Okap kominowy OKC 5661 I (Amica)
Części do okapu Amica OKC 5661 I o kodzie wyrobu 1060023 obejmują między innymi filtry, elementy dmuchawy, silnik, turbinę, przełączniki i oświetlenie. Słabe zasysanie, buczenie lub brak reakcji nie wskazują od razu jednego podzespołu. Przed zakupem ustal przyczynę i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OKC 5661 I – od objawu do właściwego podzespołu
Amica OKC 5661 I o kodzie wyrobu 1060023 może wymagać wymiany części eksploatacyjnych, mechanicznych albo elektrycznych. W tej konstrukcji występują między innymi metalowy filtr przeciwtłuszczowy, opcjonalny filtr węglowy używany w trybie pochłaniacza, zespół silnika i turbiny, przełączniki, oprawa oświetlenia, przewody, elementy obudowy dmuchawy oraz mocowania komina.
Sam objaw nie przesądza, którą część należy zamówić. Słaby przepływ może wynikać zarówno z zabrudzonego filtra, jak i niedrożnego kanału. Buczenie może oznaczać zablokowaną turbinę, problem z silnikiem albo – jeżeli zastosowano go w danym wykonaniu – niesprawny kondensator silnika. Brak oświetlenia nie musi natomiast oznaczać uszkodzenia całego włącznika.
Co sprawdzić, gdy okap słabo zasysa opary?
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. To rozróżnienie zmienia kolejność diagnostyki:
- W trybie wyciągu powietrze jest kierowane do kanału wentylacyjnego. Ograniczeniem może być zabrudzony filtr metalowy, zgnieciona lub niedrożna rura, zamknięta klapa zwrotna, nieprawidłowy montaż przewodu albo brak dopływu powietrza do szczelnego pomieszczenia.
- W trybie pochłaniacza powietrze wraca do kuchni. Filtr węglowy odpowiada głównie za redukcję zapachów, dlatego jego nasycenie może być odczuwalne mimo wyraźnego strumienia powietrza.
Zdejmij metalowy filtr przeciwtłuszczowy i oceń, czy jego siatka nie jest zalepiona tłuszczem. Do modelu OKC 5661 I z kodem 1060023 katalogowo przypisano filtr Amica 1007357, o wymiarach około 270 × 250 × 9 mm. Producent dopuszcza mycie tego filtra w ciepłej wodzie z detergentem lub w zmywarce. Przed ponownym montażem filtr musi być całkowicie suchy.
Jeżeli po oczyszczeniu filtra przepływ nadal jest słaby, sprawdź drożność wylotu i przewodu. Widoczna różnica po chwilowym rozszczelnieniu pomieszczenia może wskazywać na niedostateczny nawiew, a nie na uszkodzenie silnika. Nie oceniaj wydajności wyłącznie po hałasie – silnik może pracować głośno, a mimo to przetłaczać mało powietrza przez zwężony lub zablokowany kanał.
Okap buczy, hałasuje albo wpada w drgania
Rodzaj dźwięku pomaga zawęzić podejrzenia:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Buczenie bez rozruchu turbiny | zablokowana turbina, uszkodzenie silnika, problem z kondensatorem w wykonaniu, które go wykorzystuje | po odłączeniu zasilania sprawdzić swobodę obrotu i obejrzeć wnętrze dmuchawy | wyraźny opór lub ocieranie wskazuje na problem mechaniczny; swobodny obrót nie potwierdza jeszcze sprawności elektrycznej |
| Stukanie zależne od obrotów | pęknięta, odkształcona lub zabrudzona turbina, ciało obce w obudowie | obracać turbinę ręcznie przy odłączonym urządzeniu i obserwować odstęp od obudowy | okresowe ocieranie lub bicie kieruje diagnostykę na turbinę, mocowanie albo obudowę dmuchawy |
| Silne wibracje | nierównomiernie zabrudzona turbina, poluzowane mocowanie, uszkodzenie łopatek | skontrolować czystość, kompletność łopatek i stabilność zespołu | samo dokręcenie nie pomoże, jeśli wirnik jest zdeformowany lub niewyważony |
| Głośny szum przy zachowanym rozruchu | ograniczony przepływ, filtr, kanał, klapa zwrotna lub zużycie silnika | porównać pracę po oczyszczeniu filtrów i kontroli instalacji odprowadzającej | brak poprawy po usunięciu oporów przepływu uzasadnia kontrolę zespołu napędowego |
Turbiny nie należy podważać przypadkowymi narzędziami ani odkręcać na siłę. Plastikowe gniazdo nakrętki może obrócić się w wirniku, a cienkie łopatki łatwo odkształcić. Przed demontażem trzeba ustalić sposób mocowania właściwy dla zamontowanego zespołu silnika i sprawdzić, czy nakrętka nie ma nietypowego kierunku gwintu.
Wentylator nie działa, ale oświetlenie świeci
Działająca lampka potwierdza jedynie, że przynajmniej część instalacji otrzymuje zasilanie. Nie dowodzi sprawności przełącznika biegów, przewodów silnika ani samego napędu.
Przy odłączonym okapie warto kolejno:
- Zdjąć filtr przeciwtłuszczowy i sprawdzić, czy turbiny nic nie blokuje.
- Obejrzeć wiązkę silnika, złącza i płytkę przełączników pod kątem nadpaleń, luźnych styków oraz tłustego osadu.
- Sprawdzić mechaniczne działanie przycisków i stan ich osłon.
- Odłączyć badany element od obwodu przed pomiarem ciągłości, aby pozostałe połączenia nie zafałszowały wyniku.
Omomierzem można sprawdzić ciągłość styków przełącznika oraz brak przerwy w dostępnych uzwojeniach silnika. Nie istnieje jednak jedna prawidłowa rezystancja dla wszystkich przewodów i biegów. Wyniki trzeba porównać ze schematem konkretnego silnika albo z oznaczeniami jego zacisków. Ciągłość uzwojenia nie wyklucza zwarć międzyzwojowych, uszkodzenia ujawniającego się po nagrzaniu ani problemu mechanicznego.
Jeżeli zamontowany silnik współpracuje z kondensatorem, jego pojemność mierzy się po odłączeniu co najmniej jednego wyprowadzenia i bezpiecznym rozładowaniu elementu. Wynik należy porównać z wartością oraz tolerancją nadrukowaną na obudowie kondensatora. Prawidłowa pojemność nie potwierdza automatycznie stanu izolacji pod napięciem, a wymiana kondensatora bez pomiaru nie jest dowodem uszkodzenia silnika.
Pomiary napięcia w pracującym okapie są przeznaczone dla wykwalifikowanego technika. Wymagają zabezpieczenia odsłoniętych części, właściwego miernika i znajomości schematu. Nie wolno uruchamiać urządzenia z dostępną turbiną ani omijać przełączników i zabezpieczeń prowizorycznym podłączeniem silnika.
Nie działa jeden bieg albo przyciski nie reagują
Jeżeli wentylator pracuje na części ustawień, ale nie działa na jednym konkretnym biegu, silnik nie powinien być pierwszą częścią wymienianą w ciemno. Trzeba sprawdzić odpowiedni styk włącznika, ścieżki płytki, złącze i przewód prowadzący do właściwego odczepu silnika.
Pomiar ciągłości przełącznika wykonuje się po odłączeniu zasilania i wypięciu badanego obwodu. Dla wybranej pozycji styk powinien zmieniać stan zgodnie z funkcją przełącznika. Brak przejścia na jednym ustawieniu przy prawidłowym działaniu pozostałych może wskazywać na zużyty styk lub uszkodzoną płytkę. Nie należy rozpoznawać funkcji przewodów wyłącznie po kolorach – znaczenie zacisków trzeba potwierdzić pomiarem, oznaczeniami albo schematem.
Jeśli nie reaguje ani wentylator, ani oświetlenie, przed zakupem kompletnego włącznika sprawdź przewód przyłączeniowy, złącza i doprowadzenie zasilania. Nadpalona płytka może być skutkiem zwarcia w innym elemencie, dlatego samo zamontowanie nowej płytki bez znalezienia przyczyny grozi ponownym uszkodzeniem.
Oświetlenie nie działa – żarówka, oprawa czy przełącznik?
Zacznij od źródła światła zgodnego z typem oprawy i dopuszczalnymi parametrami urządzenia. Jeżeli nowa żarówka nie świeci, po odłączeniu okapu obejrzyj oprawę E14, jej nakrętkę, styki, przewody oraz płytkę włącznika. Okopcenie, stopiony izolator lub luźny styk oznaczają, że wymiana samej żarówki może nie wystarczyć.
Ciągłość przewodu i styków można sprawdzić omomierzem po odizolowaniu badanego fragmentu od pozostałej instalacji. Pomiar nie pokaże jednak, czy styk zachowuje się prawidłowo pod obciążeniem. Jeżeli oprawa jest nadpalona lub skorodowana, należy ją wymienić, a nie doginać styki przy podłączonym urządzeniu.
Jak uzyskać dostęp do części?
Do filtra, oprawy i dolnej części dmuchawy dostęp zwykle uzyskuje się od spodu:
- Odłącz okap od zasilania w sposób uniemożliwiający przypadkowe włączenie.
- Zabezpiecz płytę grzewczą i szklane elementy okapu.
- Zwolnij zatrzask metalowego filtra, podtrzymując go drugą ręką.
- Zrób zdjęcia rozmieszczenia przewodów i oznacz złącza przed ich odpięciem.
- Przy pracy przy silniku podtrzymuj zespół po odkręceniu mocowań – obudowa dmuchawy i turbina nie powinny wisieć na przewodach.
Dostęp do górnych przewodów, kanału wylotowego i wieszaków może wymagać zdjęcia metalowych maskownic komina. Są one podatne na zarysowania i mają ostre krawędzie, dlatego warto używać rękawic oraz odkładać je na miękkiej powierzchni. Konstrukcji nie wolno demontować ze ściany bez podparcia okapu.
Po montażu sprawdź ręcznie swobodę turbiny, prawidłowe ułożenie przewodów poza jej zasięgiem, stabilność mocowań oraz osadzenie filtra. Dopiero po zamknięciu części ruchomych można wykonać próbę kolejnych biegów i oświetlenia.
Jak dobrać część do Amica OKC 5661 I?
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model OKC 5661 I,
- kod wyrobu 1060023,
- pełny 14-cyfrowy numer fabryczny.
Kod wyrobu jest ważniejszy niż samo podobieństwo nazwy lub zdjęcia. W ramach jednej rodziny mogą występować odmienne silniki, turbiny, płytki przełączników, osłony i sposoby mocowania. Przy filtrze porównaj numer katalogowy, wymiary, grubość, kształt oraz położenie zatrzasku. Przy silniku sprawdź oznaczenie z jego etykiety, obudowę dmuchawy, mocowanie turbiny, złącze i wariant wiązki. Przy przełączniku porównaj liczbę pozycji, układ zacisków, płytkę oraz wersję osłony.
Nie przekładaj przewodów do nowego podzespołu według kolorów ani wyglądu starej części. Przed zakupem najlepiej przepisać dane z tabliczki znamionowej, sfotografować etykietę uszkodzonego elementu i porównać potwierdzone numery katalogowe.
FAQ – części i naprawa okapu Amica OKC 5661 I
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, niedrożny lub zgnieciony przewód, zablokowaną klapę i niedostateczny nawiew do pomieszczenia. Silnik podejrzewa się dopiero wtedy, gdy droga przepływu jest drożna, a turbina nadal nie osiąga prawidłowych obrotów.
Czy metalowy filtr 1007357 pasuje do kodu 1060023?
Tak, producent wskazuje filtr Amica 1007357 o wymiarach około 270 × 250 × 9 mm jako zgodny z OKC 5661 I o kodzie 1060023. Przed zamówieniem warto mimo to porównać wymiary, ramkę i zatrzask z filtrem zamontowanym w urządzeniu.
Czy filtr węglowy jest potrzebny w każdym okapie?
Nie. Jest potrzebny podczas pracy w trybie pochłaniacza, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu podłączonego do właściwego kanału podstawową funkcję filtracji tłuszczu pełni filtr metalowy.
Dlaczego silnik buczy, ale nie obraca turbiną?
Możliwa jest blokada turbiny, tarcie o obudowę, usterka uzwojenia lub problem z kondensatorem, jeżeli występuje w danym wykonaniu. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu. Kondensator i uzwojenia wymagają osobnych pomiarów; sam dźwięk nie rozstrzyga przyczyny.
Jakich danych potrzeba do doboru części Amica?
Należy podać model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku silnika, turbiny albo przełącznika pomocne jest także czytelne zdjęcie oznaczeń starej części i jej złączy.
