1009155 - Okap nadkuchenny OKC 6661 I (Amica)
Części do okapu Amica OKC 6661 I o kodzie wyrobu 1009155 obejmują filtry, elementy dmuchawy, silnik, turbinę, przełączniki, oświetlenie i mocowania. Przed zakupem ustal źródło objawu: słaby ciąg może wynikać z filtrów lub kanału, a buczenie nie musi oznaczać uszkodzenia silnika. Zgodność potwierdzaj według pełnych danych z tabliczki znamionowej.
Jak rozpoznać, której części wymaga Amica OKC 6661 I?
W okapie Amica OKC 6661 I jeden objaw może mieć kilka przyczyn. Przykładowo słabe usuwanie pary nie przesądza o zużyciu silnika: przepływ ogranicza również zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, zablokowana turbina albo niedrożny i nieprawidłowo ułożony przewód wylotowy. Diagnostykę warto więc prowadzić od elementów dostępnych bez rozbierania zespołu napędowego.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo zasysa | Filtr przeciwtłuszczowy, filtr węglowy, kanał wylotowy, zawór zwrotny, turbina lub silnik | Stan filtrów, drożność wylotu i różnicę działania po wyjęciu filtrów | Wyraźna poprawa bez filtra wskazuje na ograniczony przepływ, ale nie potwierdza sprawności całej instalacji wentylacyjnej |
| Silnik buczy i nie rozpędza turbiny | Zablokowany wirnik, ciało obce, ocierająca turbina, zużycie silnika lub kondensator pracy, jeżeli występuje w danym wykonaniu | Po odłączeniu zasilania sprawdzić swobodę obrotu i ślady tarcia | Opór mechaniczny kieruje diagnostykę na turbinę, obudowę lub łożyskowanie; swobodny obrót nie wyklucza usterki elektrycznej |
| Działa tylko jeden bieg | Zużyte styki przełącznika, uszkodzona płytka włącznika, wiązka albo obwód silnika | Reakcję każdego przycisku, stan złączy i przewodów | Brak pojedynczego biegu częściej zawęża problem do sterowania lub odpowiedniego obwodu niż do całkowicie przerwanego silnika |
| Wentylator nie działa, ale światło działa | Włącznik biegów, wiązka silnika, zablokowana turbina, kondensator lub silnik | Swobodę turbiny i ciągłość odłączonych przewodów oraz styków | Sprawne oświetlenie potwierdza jedynie część toru zasilania; nie dowodzi, że napięcie dociera do silnika |
| Nie działa oświetlenie | Źródło światła, oprawa E14, styki, przewody albo sekcja włącznika | Źródło światła i stan oprawy, następnie ciągłość obwodu po odłączeniu urządzenia | Sprawna żarówka nie wyklucza wypalonych styków oprawy lub przełącznika |
| Okap stuka, drży albo ociera | Zabrudzenie lub uszkodzenie turbiny, poluzowane mocowanie, pęknięta obudowa dmuchawy | Turbinę, nakrętkę zabezpieczającą, gumowe przelotki i obudowę | Uszkodzona lub zdeformowana turbina może powodować niewyważenie; dalsza praca grozi uszkodzeniem obudowy i silnika |
Słaby ciąg: filtr czy układ wentylacyjny?
Najpierw wyjmij aluminiowy filtr przeciwtłuszczowy i oceń, czy jego siatka nie jest zalepiona tłuszczem. W tym modelu występuje filtr o wymiarach około 250 × 300 × 9 mm, lecz przy zakupie należy potwierdzić także konstrukcję ramki i zaczepu. Filtr metalowy można umyć zgodnie z instrukcją urządzenia. Przed montażem musi być całkowicie suchy.
Filtr węglowy jest potrzebny podczas pracy w obiegu zamkniętym, czyli jako pochłaniacz. Dla modelu OKC 6661 I, kod 1009155, producent wskazuje między innymi filtr FWK 280, SKU 1009205, o wymiarach 23 × 28 × 1 cm. Wkładu węglowego nie należy mylić z filtrem przeciwtłuszczowym: po nasyceniu traci zdolność pochłaniania zapachów i wymaga wymiany.
Jeżeli okap pracuje jako wyciąg, brak filtra węglowego jest prawidłowy. Gdy po zdjęciu czystego filtra przeciwtłuszczowego nadal prawie nie ma przepływu, sprawdź:
- czy przewód odprowadzający nie jest zgnieciony lub zatkany;
- czy klapy zaworu zwrotnego otwierają się swobodnie;
- czy turbina obraca się i nie ociera o obudowę dmuchawy;
- czy powietrze rzeczywiście trafia do właściwego przewodu wentylacyjnego;
- czy problem nie wynika z niedostatecznego dopływu powietrza do pomieszczenia.
Test kartką przy filtrze pokazuje jedynie, że występuje podciśnienie. Nie mierzy wydajności okapu i nie pozwala samodzielnie rozstrzygnąć, czy kanał wentylacyjny ma prawidłowe parametry.
Jak sprawdzić turbinę i silnik wentylatora?
Po odłączeniu wtyczki od zasilania i wyjęciu filtra uzyskuje się dostęp do dolnej części zespołu dmuchawy. Przed dotykaniem turbiny trzeba poczekać na całkowite zatrzymanie urządzenia. Obróć wirnik ręką i obserwuj, czy porusza się płynnie, nie ma nadmiernego luzu i nie ociera o obudowę.
Nagromadzony tłuszcz może niewyważyć turbinę, ale pękniętych łopatek nie należy kleić. Wirnik pracuje z dużą prędkością, dlatego prowizoryczna naprawa może się rozpaść. Przy wymianie trzeba sprawdzić stronę i sposób osadzenia, rodzaj mocowania oraz zgodność nakrętki zabezpieczającej.
Pomiar ciągłości uzwojeń wykonuje się wyłącznie przy silniku odłączonym od instalacji okapu. Wynik wskazujący przerwę może potwierdzić uszkodzenie obwodu, natomiast wykazana ciągłość nie oznacza jeszcze, że silnik jest sprawny pod obciążeniem. Nie wykrywa zwarć międzyzwojowych, problemów mechanicznych ani nieprawidłowej pracy na poszczególnych biegach.
Jeżeli zastosowano osobny kondensator pracy, jego pojemność mierzy się po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego wyprowadzenia od obwodu. Wynik porównuje się z wartością i tolerancją nadrukowaną na konkretnym kondensatorze. Nie należy przyjmować jednej uniwersalnej pojemności dla wszystkich wersji okapu.
Pomiar napięcia podczas pracy urządzenia jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta. Wymaga zabezpieczenia odsłoniętych części, właściwego miernika i procedury pomiarowej dla danego układu. Nie wolno zasilać wymontowanego silnika prowizorycznym przewodem ani obchodzić przełączników i zabezpieczeń.
Oświetlenie i włącznik biegów
Gdy nie świeci lampa, zacznij od sprawdzenia źródła światła. W katalogu części dla wariantu 1009155 występuje oprawa E14, lecz zamiennik musi mieć właściwy trzonek, wymiary, napięcie oraz dopuszczalną moc. Zbyt duża bańka może nie zmieścić się pod osłoną, a źródło o niedozwolonej mocy może przegrzewać oprawę.
Po wyjęciu żarówki obejrzyj styki oprawy. Nadtopienie, korozja, ślady łuku elektrycznego albo luźny zacisk wskazują, że wymiana samej żarówki może nie wystarczyć. Ciągłość oprawy, odłączonych przewodów i styków włącznika bada się bez napięcia. Nieskończona rezystancja przy wciśniętej funkcji może wskazywać na przerwę, ale interpretacja zależy od układu styków konkretnego przełącznika.
Jeżeli okap nie reaguje na wybrane przyciski, sprawdź również szybkę, osłonę i mechaniczne przenoszenie nacisku. Uszkodzony element obudowy może nie dociskać sprawnego przełącznika. Przed odpinaniem wiązki wykonaj zdjęcia złączy i oznacz ich położenie — podobne konektory nie muszą mieć tego samego przypisania.
Dostęp i wymiana części

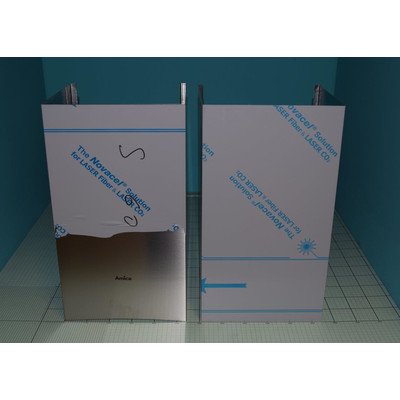

Podstawowe elementy eksploatacyjne wyjmuje się od spodu po zwolnieniu zatrzasku filtra przeciwtłuszczowego. Dostęp do turbiny, silnika, wiązki i obudowy dmuchawy może wymagać zdjęcia kolejnych osłon wewnętrznych. Elementy umieszczone wyżej mogą być dostępne dopiero po odsunięciu dekoracyjnej osłony komina lub zdjęciu okapu ze ściany — zależy to od zakresu naprawy i sposobu montażu urządzenia.
Przed demontażem:
- Odłącz urządzenie od zasilania i zabezpiecz wtyczkę przed przypadkowym podłączeniem.
- Zdejmij filtr oraz zabezpiecz szklaną część i płytę grzewczą przed uderzeniem.
- Udokumentuj przebieg przewodów, ustawienie turbiny i położenie przekładek gumowych.
- Nie opieraj ciężaru okapu na przewodzie przyłączeniowym ani kanale wentylacyjnym.
- Po montażu ręcznie sprawdź swobodę turbiny, zanim uruchomisz wentylator.
Po naprawie wykonaj krótką próbę każdego biegu i oświetlenia. Nietypowe ocieranie, zapach przegrzanej izolacji, iskrzenie albo zadziałanie zabezpieczenia instalacji oznaczają konieczność natychmiastowego odłączenia okapu. Nie należy ponawiać prób do czasu znalezienia przyczyny zwarcia lub przeciążenia.
Jak dobrać część do Amica OKC 6661 I?
Podstawowym identyfikatorem tej strony jest kod wyrobu 1009155, ale przed zamówieniem należy odczytać z tabliczki także model i pełny 14-cyfrowy numer fabryczny. Numer może rozróżniać serie produkcyjne i warianty części niewidoczne na zdjęciu.
Przy porównywaniu podzespołów zwróć uwagę na:
- numer katalogowy części;
- wymiary i zaczepy filtra;
- kształt, kierunek i sposób mocowania turbiny;
- liczbę przewodów oraz układ złączy silnika i wiązki;
- wersję płytki lub kompletnego włącznika;
- typ oprawy i parametry źródła światła;
- stronę montażu obudowy dmuchawy i elementów mocujących.
Samo oznaczenie „OKC 6661 I”, identyczna wtyczka albo podobny wygląd nie gwarantują zgodności. Najbezpieczniej porównać numer starej części, a następnie potwierdzić przypisanie do kodu 1009155 i numeru fabrycznego. Inne modele okapów o tej samej szerokości można znaleźć w kategorii okapów Amica o szerokości 60 cm, ale ich podzespoły nie są automatycznie zamienne.
FAQ – części i naprawa Amica OKC 6661 I
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, zamknięty zawór zwrotny oraz niedrożny kanał. Silnik podejrzewa się mocniej, gdy turbina obraca się zbyt wolno, nie uruchamia się albo pracuje nieprawidłowo mimo drożnego przepływu.
Jaki filtr węglowy pasuje do kodu 1009155?
Producent wskazuje zgodność filtra FWK 280 o numerze 1009205 z modelem OKC 6661 I, kod 1009155. Przed zakupem warto jednak potwierdzić pełne dane z tabliczki, ponieważ w obrocie mogą występować także inne filtry o podobnym kształcie.
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do komina?
Zwykle nie. Filtr węglowy stosuje się w trybie pochłaniacza, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu powietrze jest odprowadzane przewodem na zewnątrz, a dodatkowy filtr węglowy niepotrzebnie zwiększa opory przepływu.
Co sprawdzić, gdy silnik tylko buczy?
Po odłączeniu zasilania sprawdź, czy turbina obraca się swobodnie i nie ociera o obudowę. Jeśli mechanika jest drożna, kolejne podejrzenia obejmują silnik, jego obwody oraz kondensator pracy, jeżeli występuje w danym wykonaniu. Pomiar ciągłości uzwojenia nie jest pełnym testem silnika.
Czy można dobrać turbinę tylko po średnicy?
Nie. Znaczenie mają również profil i kierunek łopatek, wysokość, średnica osi, sposób mocowania oraz współpraca z konkretną obudową dmuchawy. Niewłaściwy wirnik może ocierać, obracać się w złym kierunku przepływu albo powodować silne drgania.
Jakie dane Amica przygotować do doboru części?
Odczytaj model, kod wyrobu 1009155 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy podzespole elektrycznym lub mechanicznym warto dodatkowo podać numer nadrukowany na starej części i przesłać zdjęcie jej złączy oraz mocowań.
