1060427 - Okap nadkuchenny OKS 661 T (Amica)
Części do okapu Amica OKS 661 T o kodzie wyrobu 1060427 obejmują elementy układu wyciągowego, sterowania, oświetlenia i obudowy. Przed zakupem ustal, czy słaby ciąg powoduje filtr lub przewód wentylacyjny, a nie silnik. Zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Co warto ustalić przed zamówieniem części
Amica OKS 661 T 1060427 jest okapem kominowym o szerokości 60 cm, wyposażonym w pięciostopniową regulację wentylatora, dwie lampy halogenowe i dwa metalowe filtry przeciwtłuszczowe. Może pracować jako wyciąg podłączony do przewodu o średnicy 150 mm albo jako pochłaniacz z dwoma filtrami węglowymi.
Nie każda zmiana zachowania urządzenia oznacza awarię. Na piątym biegu, oznaczanym jako Turbo, silnik pracuje przez 15 minut, a następnie automatycznie przechodzi na poziom 2. Migająca ikona filtra po 60 godzinach pracy jest przypomnieniem o czyszczeniu filtrów aluminiowych, a nie kodem uszkodzenia. Po wyczyszczeniu filtrów komunikat kasuje się przez przytrzymanie przycisku włączania przez 3 sekundy.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Silnik pracuje, ale okap słabo usuwa parę | zatłuszczone filtry, zużyte filtry węglowe, zwężona lub zagięta rura, niedrożny kanał, brak nawiewu do kuchni, zabrudzona turbina | stan filtrów, drożność wlotu i wylotu, ułożenie rury oraz zmianę działania po uchyleniu okna | poprawa po zapewnieniu nawiewu lub oczyszczeniu drogi powietrza przemawia przeciw wymianie silnika |
| Wentylator buczy lub wolno się rozpędza | zablokowana turbina, opór na osi silnika, uszkodzony kondensator pracy, zużyty silnik | po odłączeniu zasilania sprawdzić, czy turbina obraca się swobodnie i nie ociera o obudowę | swobodny wirnik nie potwierdza sprawności kondensatora ani uzwojeń; potrzebne są dalsze pomiary |
| Oświetlenie działa, ale wentylator nie rusza | kondensator, silnik, przewody silnika albo obwód sterujący jego pracą | obejrzeć złącza, kondensator i przewody; sprawdzić ciągłość uzwojeń oraz pojemność kondensatora | prawidłowa ciągłość uzwojenia nie wyklucza zwarć międzyzwojowych ani usterki pojawiającej się pod obciążeniem |
| Okap jest całkowicie martwy | brak zasilania, uszkodzony przewód, połączenie wewnętrzne, zasilacz sterownika lub sam sterownik | potwierdzić działanie gniazda innym odbiornikiem, obejrzeć przewód i wykonać beznapięciową kontrolę ciągłości | obecność zasilania w gnieździe nie oznacza, że prawidłowe napięcia docierają do elektroniki |
| Nie świeci jedna lampa | przepalona żarówka, zabrudzone lub przegrzane styki oprawki, luźne połączenie | zamienić miejscami sprawne żarówki tego samego typu i obejrzeć oprawkę | jeśli usterka pozostaje po tej samej stronie, podejrzenie przechodzi z żarówki na oprawkę lub okablowanie |
| Nie świecą obie lampy | dwie uszkodzone żarówki, transformator oświetlenia, przewody lub sterowanie | najpierw sprawdzić obie żarówki i połączenia, dopiero potem transformator oraz sterownik | jednoczesna wymiana sterownika bez sprawdzenia prostszych elementów może być niepotrzebna |
| Pojawiło się grzechotanie lub ocieranie | ciało obce, poluzowana turbina, odkształcona obudowa dmuchawy, zużycie osi lub mocowań | zdjąć filtry i obejrzeć dostępny obszar turbiny przy odłączonym zasilaniu | dalsza praca z ocierającą turbiną może uszkodzić wirnik, obudowę i silnik |
Słaby ciąg nie przesądza o uszkodzeniu silnika
W trybie wyciągu należy zacząć od filtrów aluminiowych i instalacji odprowadzającej powietrze. Dla tego modelu przewidziano wylot 150 mm, a instrukcja wskazuje przewód o długości nieprzekraczającej około 4–5 m. Redukcja średnicy, wiele ostrych załamań, ściśnięta rura elastyczna albo zablokowana klapa zwiększają opór. Silnik może wtedy pracować głośno, mimo że przepływ nad płytą jest niewielki.
Prosta próba polega na porównaniu pracy przy zamkniętym i lekko uchylonym oknie. Wyraźna poprawa po dopuszczeniu powietrza wskazuje na problem z nawiewem do pomieszczenia, nie stanowi jednak pomiaru wydajności kanału. W kuchni z urządzeniem spalającym gaz lub inne paliwo ocenę nawiewu i ciągu należy powierzyć osobie z odpowiednimi kwalifikacjami — praca wyciągu nie może powodować cofania spalin.
W trybie pochłaniacza zapachy mogą pozostawać w kuchni mimo prawidłowego przepływu, jeśli filtry węglowe są nasycone. W OKS 661 T stosowane są dwa filtry montowane na wlotach silnika. Nie należy ich myć ani regenerować; producent przewiduje okresową wymianę, zwykle po 3–5 miesiącach, zależnie od intensywności gotowania.

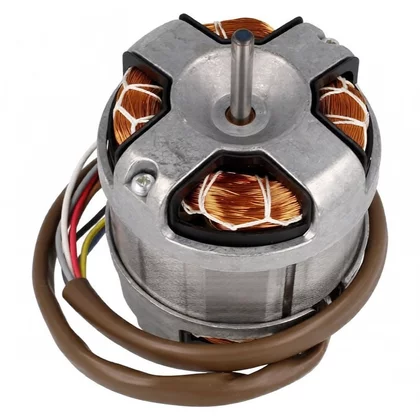

Jak sprawdzić kondensator i silnik wentylatora
Przed demontażem odłącz okap od zasilania i upewnij się, że nie może zostać przypadkowo włączony. Zdejmij oba filtry aluminiowe przez zwolnienie ich zatrzasków. Pozwala to obejrzeć dolną część zespołu wentylatora i sprawdzić, czy turbina nie jest zablokowana tłuszczem, ciałem obcym lub odkształconym elementem obudowy.
Kondensator pracy sprawdza się miernikiem z funkcją pomiaru pojemności. Element trzeba odłączyć od obwodu co najmniej jednym wyprowadzeniem i bezpiecznie rozładować. Wynik porównuje się z pojemnością oraz tolerancją nadrukowaną na obudowie konkretnego kondensatora. Wyraźnie zaniżona pojemność, przerwa albo widoczne pęknięcie kwalifikują element do wymiany. Prawidłowy wynik miernika nie wyklucza usterki występującej dopiero po rozgrzaniu lub pod napięciem roboczym.
Uzwojenia silnika można skontrolować po odłączeniu jego złącza. Pomiar rezystancji służy przede wszystkim do wykrycia przerwy lub wyraźnego zwarcia; wartości zależą od zastosowanego silnika i poszczególnych odczepów biegów, dlatego nie należy porównywać ich z przypadkową „uniwersalną” wartością. Należy również sprawdzić brak przejścia między wyprowadzeniami uzwojeń a metalową obudową. Zwykły multimetr nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem.
Pomiary na pracującym okapie, kontrola napięć sterownika i diagnostyka obwodów 230 V wymagają kwalifikacji, doświadczenia oraz właściwie zabezpieczonych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.

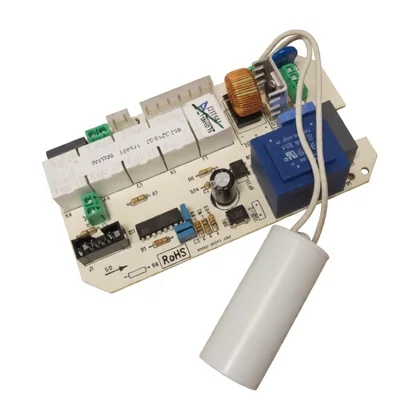

Brak reakcji panelu i diagnostyka sterownika
Jeżeli nie działa ani wentylator, ani oświetlenie, nie należy od razu zamawiać modułu. Najpierw trzeba potwierdzić zasilanie w gnieździe, stan przewodu oraz ciągłość dostępnych zabezpieczeń i połączeń przy urządzeniu odłączonym od sieci. Dopiero później ocenia się zasilacz elektroniki i sam sterownik.
Jeśli wyświetlacz oraz przyciski działają, ale nie jest załączana tylko jedna funkcja, bardziej prawdopodobna staje się usterka odpowiedniego obwodu wykonawczego, złącza lub odbiornika. Przykładowo brak pracy silnika przy sprawnym oświetleniu wymaga sprawdzenia kondensatora, silnika i przewodów, zanim za winny zostanie uznany sterownik.
Moduł z przepalonym zabezpieczeniem nie powinien otrzymać wyłącznie nowego bezpiecznika. Najpierw trzeba ustalić przyczynę przeciążenia lub zwarcia. Sterownik może nadawać się do naprawy elementowej, ale rezultat należy sprawdzić po usunięciu pierwotnej przyczyny awarii.
Dostęp do części i wymiana
Filtry, żarówki oraz dolny obszar dmuchawy są dostępne od spodu okapu. Przed pracą warto zabezpieczyć płytę grzewczą i założyć rękawice, ponieważ krawędzie filtrów oraz blach mogą być ostre.

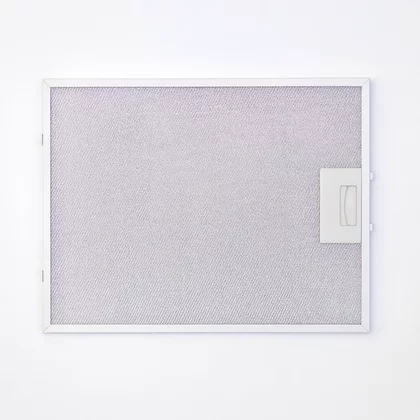

- Filtry aluminiowe: zwolnij zatrzask, podeprzyj filtr drugą ręką i wyjmij go z prowadzenia. Producent zaleca mycie co miesiąc łagodnym detergentem albo w zmywarce do 60°C. Filtr musi wyschnąć przed montażem.
- Filtry węglowe: po zdjęciu filtrów metalowych odkręć zużyte wkłady z bagnetów na wlotach silnika, załóż nowe wklęsłą stroną do kratki i zamontuj filtry aluminiowe.
- Żarówki halogenowe: poczekaj na ostygnięcie lampy, podważ pierścień mocujący szybkę, wymień żarówkę przez czystą szmatkę lub papier i ponownie osadź szybkę z pierścieniem. Bańki halogenu nie należy dotykać palcami.

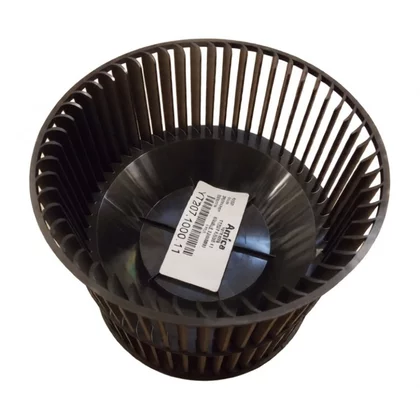

- Silnik, turbina i sterownik: dostęp może wymagać zdjęcia filtrów, elementów obudowy dmuchawy, a w górnej części także maskownic komina. Przed rozłączeniem złączy wykonaj zdjęcia i oznacz przewody. Nie opieraj ciężaru korpusu na przewodzie zasilającym ani na rurze wentylacyjnej.
Po naprawie sprawdź mocowanie filtrów, swobodny obrót turbiny oraz brak pozostawionych narzędzi. Próbę wykonaj kolejno na niskich biegach, obserwując nietypowe drgania, zapach przegrzania i pracę oświetlenia. Jeśli silnik buczy, lecz nie startuje, natychmiast wyłącz urządzenie zamiast pozostawiać uzwojenia pod napięciem.
Jak dobrać część do Amica OKS 661 T
Podobny wygląd, rozstaw mocowań lub zgodne złącze nie wystarczają do potwierdzenia kompatybilności silnika, turbiny, sterownika, transformatora czy elementu obudowy. Różne wykonania mogą mieć inne odczepy biegów, parametry kondensatora, układ przewodów albo wersję elektroniki.
Do doboru przygotuj:
- model OKS 661 T,
- kod wyrobu 1060427,
- pełny 14-cyfrowy numer fabryczny,
- oznaczenie wymontowanej części, jeśli jest czytelne,
- zdjęcia złącza, mocowania i miejsca montażu.

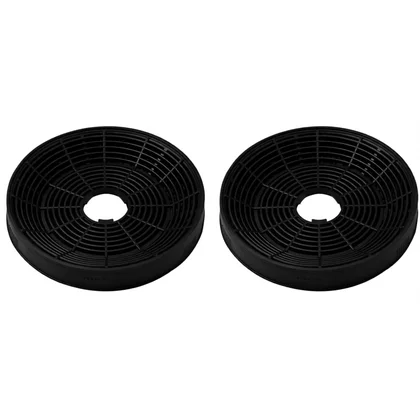

W przypadku filtra węglowego producent potwierdza dla kodu 1060427 wariant FWK 160 w komplecie dwóch sztuk. Inne podzespoły należy każdorazowo weryfikować katalogowo dla pełnych danych urządzenia. Jeżeli kod na tabliczce jest inny niż 1060427, skorzystaj z kategorii okapów Amica o szerokości 60 cm i odszukaj właściwy wariant.
FAQ – części i naprawa okapu Amica OKS 661 T
Dlaczego okap po 15 minutach sam zmniejsza obroty?
Na piątym biegu Turbo jest to prawidłowe działanie. Po 15 minutach sterowanie automatycznie przełącza wentylator na poziom 2.
Co oznacza migająca ikona filtra?
To przypomnienie pojawiające się po 60 godzinach pracy silnika. Po wyczyszczeniu i wysuszeniu filtrów aluminiowych przytrzymaj przycisk włączania przez 3 sekundy, aby skasować wskazanie.
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtry, turbinę, rurę 150 mm, drożność kanału i dopływ powietrza do kuchni. Silnik podejrzewa się mocniej, gdy nie osiąga obrotów mimo drożnej instalacji albo buczy przy swobodnej turbinie.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Nie w typowej konfiguracji wyciągu. Dwa filtry węglowe stosuje się, gdy oczyszczone powietrze wraca do kuchni, a okap pracuje jako pochłaniacz.
Jakie żarówki ma ten okap?
Model wykorzystuje dwie żarówki halogenowe o mocy 20 W. Przed zakupem porównaj trzonek i napięcie z wymontowaną żarówką oraz oznaczeniem transformatora oświetlenia.
Czy można dobrać sterownik tylko po nazwie OKS 661 T?
Nie należy opierać zakupu wyłącznie na nazwie handlowej. Potwierdź kod wyrobu 1060427, 14-cyfrowy numer fabryczny oraz oznaczenie płytki i układ złączy.
