1160504 - Okap kominowy OKS 642 T (Amica)
Części do okapu Amica OKS 642 T o kodzie wyrobu 1160504 pomagają usunąć problemy ze słabym wyciągiem, hałasem, oświetleniem lub sterowaniem. Przed zakupem odróżnij zabrudzony filtr i niedrożny przewód od awarii turbiny, silnika, kondensatora albo sterownika. Zgodność potwierdzaj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do okapu Amica OKS 642 T 1160504 – od objawu do właściwego elementu
OKS 642 T jest okapem kominowym o szerokości 60 cm, który może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrami węglowymi. Rozróżnienie trybu pracy jest ważne podczas diagnostyki: w pochłaniaczu stan filtra węglowego wpływa na usuwanie zapachów, natomiast w wyciągu duże znaczenie mają drożność przewodu, swobodne działanie klapy zwrotnej oraz dopływ powietrza do kuchni.
W tym modelu występują między innymi aluminiowe filtry przeciwtłuszczowe, zespół silnika z turbiną, kondensator, elektroniczny układ sterowania i oświetlenie halogenowe. Ten sam objaw może jednak pochodzić z kilku różnych miejsc, dlatego części nie należy wymieniać wyłącznie na podstawie przypuszczenia.
Okap słabo wyciąga parę lub nie usuwa zapachów
Jeżeli silnik pracuje i reaguje na zmianę pięciu prędkości, ale para pozostaje nad płytą, zacznij od elementów ograniczających przepływ powietrza.
- Wyjmij aluminiowe filtry przeciwtłuszczowe. Po odłączeniu okapu od zasilania zwolnij zatrzask każdego filtra i wysuń go z prowadzenia. Mocno zatłuszczona siatka może jednocześnie obniżać wydajność i zwiększać hałas.
- Umyj filtry zgodnie z instrukcją modelu. Producent dopuszcza mycie ręczne łagodnym detergentem lub w zmywarce w temperaturze do 60°C. Przed montażem filtr musi całkowicie wyschnąć. Odkształconą, rozwarstwioną lub uszkodzoną siatkę należy wymienić.
- Ustal tryb pracy okapu. Filtry węglowe są potrzebne tylko w obiegu zamkniętym. W instrukcji OKS 642 T są to dwa filtry nakładane na wloty silnika. Nie są przeznaczone do mycia ani regeneracji; nasycenie węgla można rozpoznać przede wszystkim po pogorszeniu usuwania zapachów mimo prawidłowego przepływu powietrza.
- Sprawdź instalację wyciągową. W trybie otwartym skontroluj, czy przewód nie jest zgnieciony, zatłuszczony lub rozłączony, a klapa na wylocie otwiera się bez zacinania. Wyraźna poprawa po odłączeniu rury od króćca wskazuje na opór w instalacji, nie przesądza natomiast o miejscu zwężenia ani stanie kanału budynku.
- Zapewnij nawiew do pomieszczenia. Jeżeli wydajność poprawia się po uchyleniu okna, przyczyną może być zbyt mały dopływ powietrza. Szczególnej oceny wymaga kuchnia z urządzeniem spalającym gaz lub inne paliwo, ponieważ nieprawidłowe podciśnienie może powodować cofanie spalin.
Jeżeli po oczyszczeniu filtrów i wykluczeniu oporu instalacji wszystkie biegi są wyraźnie za słabe, należy obejrzeć turbinę. Nagromadzony tłuszcz, pęknięcie łopatek, obluzowanie wirnika lub ocieranie o obudowę obniża wydajność i powoduje drgania. Dopiero po sprawdzeniu tych elementów uzasadniona jest diagnostyka kondensatora, silnika oraz sterownika.
Buczenie, wolny rozruch i zatrzymywanie turbiny
Buczenie bez osiągnięcia normalnych obrotów nie jest jednoznacznym dowodem uszkodzenia silnika. Możliwe przyczyny to:
- zablokowana lub ocierająca turbina;
- zużyte łożyskowanie silnika;
- kondensator o obniżonej pojemności;
- nieprawidłowe połączenie przewodów;
- brak właściwego sterowania wybranym biegiem;
- silne zatłuszczenie zespołu wentylatora.
Po odłączeniu zasilania i wyjęciu filtrów sprawdź, czy dostępna część turbiny nie ma pękniętych łopatek, śladów tarcia ani nadmiernego luzu. Nie obracaj jej na siłę. Ciężki ruch, ocieranie albo wyczuwalny luz kierunkowy wskazują na problem mechaniczny, którego sama wymiana kondensatora nie usunie.
Kondensator należy najpierw rozładować w sposób właściwy dla tego elementu, odłączyć od instalacji i zmierzyć miernikiem z funkcją pomiaru pojemności. Wynik porównuje się z wartością podaną na obudowie kondensatora, a nie z przypadkową wartością znalezioną dla innego okapu. Wyraźnie zaniżona pojemność, pęknięcie, wybrzuszenie lub wyciek kwalifikują element do wymiany. Prawidłowy pomiar pojemności nie potwierdza jednak działania kondensatora w każdej temperaturze i pod obciążeniem.
Nie dobieraj kondensatora wyłącznie według wymiarów. Muszą zgadzać się pojemność, rodzaj pracy, napięcie znamionowe, sposób mocowania i zakończenia przewodów. Nie wolno stosować elementu o przypadkowo większej pojemności w celu „wzmocnienia” silnika.

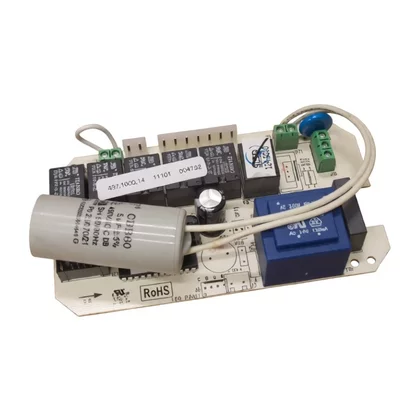

Gdy nie działa jeden bieg lub panel sterowania
W OKS 642 T wentylator ma pięć prędkości i po uruchomieniu rozpoczyna pracę od drugiego biegu. Takie zachowanie samo w sobie nie świadczy o usterce. Problem występuje wtedy, gdy okap nie reaguje na zmianę prędkości, pomija część biegów, sam się wyłącza albo przyciski działają niestabilnie.
Jeżeli oświetlenie i wyświetlacz są aktywne, ale nie uruchamia się żaden bieg, nie należy automatycznie zamawiać sterownika. Trzeba sprawdzić złącza, wiązkę prowadzącą do silnika, kondensator i sam silnik. Gdy nie działa tylko wybrana prędkość, możliwa jest usterka toru sterowania tego biegu, połączenia lub odpowiedniego odczepu uzwojenia.
Pomiar ciągłości odłączonych przewodów może wykryć przerwę w wiązce albo uzwojeniu, ale nie określa samodzielnie prawidłowego przypisania pinów. Nie należy kierować się wyłącznie kolorami przewodów ani przekładać schematu z innego modelu. Pomiar napięcia na wyjściu sterownika odbywa się przy pracującym urządzeniu i odsłoniętych częściach pod napięciem sieciowym.
Diagnostyka pod napięciem oraz badanie izolacji wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Nie mostkuj przycisków, zabezpieczeń ani wyjść modułu. Błędne połączenie może uszkodzić sterownik, silnik i instalację elektryczną.
Oświetlenie nie działa – żarówka, oprawka czy sterowanie?
Brak światła przy sprawnym wentylatorze zwykle zawęża diagnostykę do obwodu oświetlenia. Po odłączeniu okapu od sieci i ostygnięciu lampy:
- wyjmij filtry przeciwtłuszczowe, aby uzyskać dostęp od spodu;
- obejrzyj żarówkę pod kątem pęknięcia i okopcenia;
- sprawdź oprawkę, czy nie jest nadpalona, poluzowana albo zdeformowana przez temperaturę;
- skontroluj odłączone przewody i styki;
- zastosuj źródło światła o takim samym trzonku i parametrach jak część przewidziana dla urządzenia.
Instrukcja tej rodziny podaje dwie lampy halogenowe po 50 W. Jeżeli nie działa tylko jedna, zacznij od zamiany lub pomiaru samej żarówki. Gdy obie są sprawne, lecz nie świecą, trzeba sprawdzić wspólne zasilanie, złącza oraz tor załączania na sterowniku. Sama ciągłość żarówki nie wyklucza słabego styku pojawiającego się po rozgrzaniu.
Nie dotykaj nowej bańki halogenowej gołymi palcami. Ślady tłuszczu mogą tworzyć miejscowe przegrzanie; w razie dotknięcia powierzchnię należy oczyścić zgodnie z zaleceniami producenta lampy.
Skąd bierze się grzechotanie, stukanie lub silne drgania?
Charakter dźwięku pomaga wybrać kolejność kontroli, ale nie stanowi pełnej diagnozy.
| Objaw | Co sprawdzić najpierw | Jak interpretować wynik |
| Szum rośnie, a ciąg słabnie | Filtry i przewód odprowadzający | Duży opór przepływu obciąża wentylator; nie przesądza o awarii silnika |
| Rytmiczne tarcie | Turbina i obudowa dmuchawy | Ślady ocierania wskazują na przesunięcie, odkształcenie lub luz |
| Grzechotanie przy zmianie przepływu | Klapa zwrotna, króciec i rura | Luźna klapa albo źle zamocowany przewód może rezonować |
| Drgania całego korpusu | Mocowanie okapu, szyby i zespołu silnika | Hałas może być skutkiem poluzowania, a nie uszkodzenia elektrycznego |
| Buczenie bez obrotów | Turbina, kondensator i silnik | Potrzebna jest kontrola mechaniczna oraz pomiar kondensatora |
Przed dokręcaniem szyby lub elementów korpusu podeprzyj je i chroń przed naprężeniem. Pękniętej szyby hartowanej nie klei się ani nie montuje ponownie. Zamiennik musi mieć właściwe wymiary, rozstaw otworów, kształt i wykończenie krawędzi.
Dostęp do części i bezpieczna kolejność demontażu
Do filtrów, lamp oraz podstawowych oględzin wlotów wentylatora dostęp uzyskuje się od spodu po zwolnieniu zatrzasków dwóch filtrów aluminiowych. Filtry węglowe, jeżeli okap pracuje jako pochłaniacz, są zamocowane na wlotach silnika i po zdjęciu filtrów metalowych odkręca się je z mocowań bagnetowych.
Dostęp do sterownika, silnika, turbiny lub przyłącza wymaga dalszego rozebrania obudowy. Przed rozpoczęciem:
- Odłącz zasilanie i zabezpiecz urządzenie przed przypadkowym podłączeniem.
- Zdejmij filtry i osłoń płytę grzewczą.
- Wykonaj zdjęcia złączy oraz oznacz przewody bez polegania na samych kolorach.
- Podeprzyj ciężkie lub szklane elementy przed odkręceniem mocowań.
- Nie ciągnij za przewody i nie pozostawiaj zespołu silnika wiszącego na wiązce.
- Podczas montażu sprawdź, czy turbina obraca się bez ocierania, przewody nie wchodzą w jej tor, a rura wylotowa jest szczelnie i stabilnie zamocowana.
Po naprawie najpierw wykonaj kontrolę wzrokową. Dopiero po założeniu osłon i filtrów sprawdź oświetlenie, kolejne biegi, opóźnione wyłączenie oraz poziom drgań. Jeżeli zabezpieczenie instalacji zadziała ponownie, nie ponawiaj prób przed znalezieniem zwarcia lub błędnego połączenia.
Jak prawidłowo dobrać część do Amica OKS 642 T?
Oznaczenie OKS 642 T nie powinno być jedyną podstawą zakupu. Dla urządzeń Amica przygotuj:
- pełny model: OKS 642 T;
- kod wyrobu: 1160504;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie wymontowanej części, jeżeli jest czytelne;
- zdjęcie złącza, mocowania i miejsca montażu.
Przy filtrze porównaj wymiary, liczbę elementów, zatrzaski i prowadzenie. Przy lampie lub oprawce sprawdź trzonek, moc, napięcie i sposób osadzenia. Silnik, turbina i kondensator muszą odpowiadać sobie konstrukcyjnie oraz elektrycznie. W sterowniku znaczenie mają numer części, wersja płytki, złącza i funkcje panelu; identyczny wygląd frontu nie gwarantuje zgodności elektroniki.
Kod wyrobu odróżnia wariant urządzenia, natomiast numer fabryczny może być potrzebny do ustalenia serii produkcyjnej. Zachowaj wszystkie cyfry i zera. Jeśli dane na starej części są nieczytelne, prześlij zdjęcie całej tabliczki znamionowej zamiast dobierać element na podstawie fotografii produktu.
Jeżeli urządzenie ma inne oznaczenie niż 1160504, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z kodem konkretnego okapu.
FAQ – części i naprawa okapu Amica OKS 642 T
Jak często czyścić filtry aluminiowe w OKS 642 T?
Instrukcja modelu zaleca czyszczenie średnio co 2–3 tygodnie. Termin należy skrócić przy częstym smażeniu. Wskaźnik filtra pojawia się po określonym czasie pracy silnika, dlatego nie mierzy rzeczywistej ilości tłuszczu w siatce.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtry, drożność przewodu, klapę zwrotną i dopływ powietrza. Silnik lub turbina są bardziej prawdopodobne, gdy przepływ pozostaje słaby po usunięciu oporu instalacji albo występują tarcie, luzy i niestabilne obroty.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
W instrukcji OKS 642 T filtr węglowy jest przewidziany dla pracy w obiegu zamkniętym. Przy pracy jako wyciąg powietrze jest odprowadzane na zewnątrz, a dodatkowy filtr węglowy niepotrzebnie zwiększałby opór przepływu.
Co oznacza buczenie silnika bez obrotów?
Może wskazywać na zablokowaną turbinę, zużyte łożyskowanie, niesprawny kondensator, problem z uzwojeniem albo niewłaściwe zasilanie. Najpierw wykonuje się oględziny mechaniczne, następnie pomiar odłączonego kondensatora i kontrolę obwodu przez osobę z odpowiednimi kwalifikacjami.
Czy można zamontować sterownik wyglądający tak samo jak stary?
Nie należy potwierdzać zgodności na podstawie wyglądu. Muszą zgadzać się numer katalogowy, złącza, obsługiwane funkcje i wariant urządzenia. Sterownik dobieraj według modelu, kodu wyrobu 1160504 i 14-cyfrowego numeru fabrycznego.
Dlaczego po włączeniu okap zaczyna od drugiego biegu?
Dla OKS 642 T jest to zachowanie opisane w instrukcji obsługi, a nie samoistny objaw awarii. Usterki należy szukać dopiero wtedy, gdy nie można zmienić prędkości, część biegów nie działa lub silnik pracuje niestabilnie.
