1160741 - OKC656S (OKC656S) Amica
Części do okapu Amica OKC656S o kodzie wyrobu 1160741 pozwalają usunąć problemy ze słabym ciągiem, hałasem, sterowaniem lub oświetleniem. Przed zakupem warto odróżnić zużyty filtr od niedrożnego kanału, uszkodzenia dmuchawy albo elektroniki. Zgodność części potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie części występują w okapie Amica OKC656S?

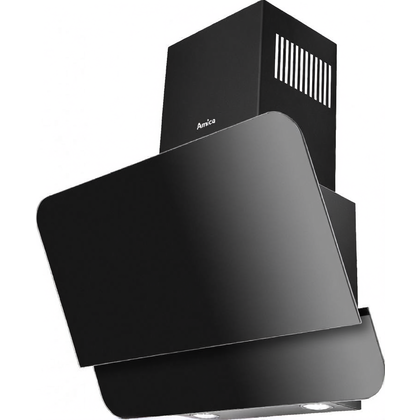

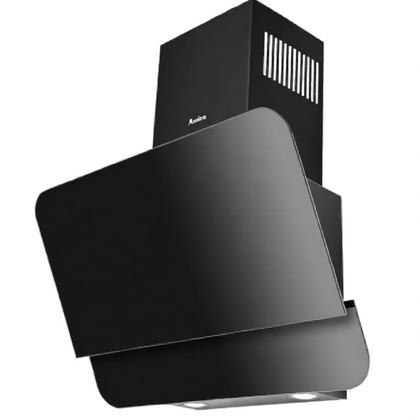

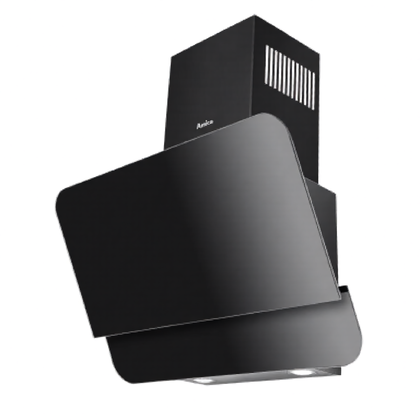

OKC656S o kodzie wyrobu 1160741 jest skośnym okapem kominowym o szerokości 60 cm. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz zwracający przefiltrowane powietrze do kuchni. Ma jeden silnik, trzy prędkości, sterowanie sensorowe, metalowy filtr przeciwtłuszczowy i oświetlenie LED.
Do części eksploatacyjnych i naprawczych tego modelu należą między innymi:
- aluminiowy filtr przeciwtłuszczowy o wymiarach katalogowych 222,5 × 250 × 9 mm,
- filtr węglowy FWK 202, stosowany wyłącznie podczas pracy w obiegu zamkniętym,
- dmuchawa z silnikiem i wirnikiem,
- moduł sterowania, panel sensorowy oraz wiązki przewodów,
- źródło światła, oprawa i elementy obwodu oświetlenia,
- klapa zwrotna, reduktor i kierownica powietrza,
- szyby, uchwyty, mocowania oraz maskownice komina.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Co może być przyczyną | Jak rozróżnić podejrzenia |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr metalowy, zużyty filtr węglowy, brak dopływu powietrza, zwężony lub niedrożny kanał, zablokowana klapa, zabrudzona dmuchawa | Ustal tryb pracy. W wyciągu sprawdź kanał i usuń filtr węglowy, jeżeli został założony. W pochłaniaczu oceń stan obu filtrów. Porównaj pracę przy uchylonym oknie. |
| Nie usuwa zapachów, mimo wyczuwalnego przepływu | nasycony filtr węglowy albo praca bez niego w obiegu zamkniętym | Dotyczy przede wszystkim trybu pochłaniacza. Filtra węglowego nie ocenia się wyłącznie po wyglądzie, ponieważ może być drożny, lecz pozbawiony zdolności adsorpcji zapachów. |
| Głośno szumi, drży lub grzechocze | opór kanału, redukcja średnicy, ostre kolana, luźna klapa zwrotna, źle osadzony filtr, mocowanie szyby albo niewyważony wirnik | Jeżeli hałas wyraźnie zmienia się po odłączeniu przewodu wylotowego przez instalatora, należy najpierw sprawdzić instalację. Hałas pozostający bez kanału kieruje uwagę na dmuchawę i mocowania okapu. |
| Wentylator nie działa, ale światło świeci | panel sterowania, wiązka, wyjście modułu, silnik lub mechanicznie zablokowany wirnik | Po odłączeniu zasilania można sprawdzić, czy dostępny wirnik obraca się bez tarcia. Prawidłowy ruch nie potwierdza jednak sprawności uzwojeń ani elektroniki. |
| Nie działa oświetlenie, lecz wentylator pracuje | źródło LED, oprawa, przewody albo obwód załączający światło | Jedna niesprawna lampa sugeruje lokalny problem źródła lub oprawy. Brak całego oświetlenia wymaga również kontroli połączeń i wyjścia modułu. |
| Panel i wszystkie funkcje są martwe | brak zasilania, uszkodzony przewód, złącze, zabezpieczenie na płytce lub zasilacz modułu | Najpierw potwierdź działanie gniazda innym odbiornikiem. Nie zamawiaj modułu przed sprawdzeniem przewodu i zasilania dochodzącego do elektroniki. |
Słaby ciąg: filtr, dopływ powietrza czy kanał?
W trybie wyciągu powietrze powinno opuszczać kuchnię przewodem podłączonym do króćca okapu. Dla OKC656S producent podaje wylot o średnicy 150 mm. Redukcje, długie odcinki, elastyczne przewody o pofałdowanych ściankach i liczne kolana zwiększają opór przepływu. Silnik może być wtedy słyszalny, mimo że przy kratce wlotowej przepływ pozostaje niewielki.
Rozpocznij od wyjęcia metalowego filtra i jego umycia. Podczas normalnej eksploatacji instrukcja zaleca czyszczenie co miesiąc delikatnym detergentem, ręcznie lub w zmywarce. Odbarwienie aluminium po myciu nie jest samo w sobie podstawą do wymiany. Nowy filtr jest potrzebny, gdy siatka jest rozerwana, zdeformowana, nie daje się odtłuścić albo nie pozostaje stabilnie w mocowaniu.
Następnie sprawdź dopływ powietrza do kuchni. Jeśli skuteczność wyraźnie rośnie po uchyleniu okna, problem może wynikać ze zbyt szczelnego pomieszczenia, a nie ze zużycia silnika. Przy urządzeniach spalających gaz lub inne paliwo kwestie nawiewu i podciśnienia powinien ocenić uprawniony instalator.
Kontrolę kanału warto prowadzić od króćca do wylotu: sprawdzić otwarcie klapy zwrotnej, brak zgnieceń przewodu, drożność kratki oraz miejsca zmniejszenia przekroju. Próba pracy z odłączonym kanałem może pomóc oddzielić usterkę okapu od oporu instalacji, ale powinna być wykonana przez instalatora w bezpiecznych warunkach. Nie wolno odprowadzać oparów do czynnego przewodu dymowego lub spalinowego.
Filtr węglowy FWK 202 – kiedy jest potrzebny?
Filtr węglowy FWK 202 jest przeznaczony do pracy OKC656S jako pochłaniacz. Oczyszcza powietrze z części zapachów, po czym powietrze wraca do pomieszczenia. Nie zastępuje filtra przeciwtłuszczowego.
W trybie wyciągu filtr węglowy należy usunąć. Pozostawienie go może niepotrzebnie ograniczać przepływ, a nie poprawia usuwania powietrza na zewnątrz. W trybie pochłaniacza nasyconego wkładu nie należy myć ani regenerować domowymi metodami. Częstotliwość wymiany zależy od intensywności gotowania i rodzaju potraw; instrukcja dla tej rodziny urządzeń zaleca kontrolę i wymianę co najmniej co dwa miesiące przy standardowym wkładzie, a przy intensywnej eksploatacji częściej.
Jak ocenić dmuchawę i silnik?
Po odłączeniu okapu od zasilania, zdjęciu filtra przeciwtłuszczowego i uzyskaniu dostępu do wlotu dmuchawy można wykonać oględziny. Szukaj nagromadzonego tłuszczu, obcego przedmiotu, pęknięcia wirnika, śladów ocierania oraz poluzowanych mocowań. Wirnik powinien obracać się bez blokowania i bez kontaktu z obudową.
Brak oporów mechanicznych nie dowodzi, że silnik jest sprawny. Uszkodzenie może dotyczyć uzwojenia, zabezpieczenia termicznego, przewodów albo układu sterującego. Pomiar rezystancji wykonuje się na odłączonym silniku, porównując wynik ze schematem lub sprawnym zespołem o tym samym oznaczeniu. Sama ciągłość uzwojenia nie potwierdza prawidłowej pracy pod obciążeniem i nie wykrywa każdego zwarcia międzyzwojowego.
Pomiar napięcia dochodzącego do silnika pozwala rozróżnić awarię napędu od braku sterowania, lecz wymaga pracy przy napięciu sieciowym. Taką diagnostykę może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Nie jest ona przeznaczona dla użytkownika bez przygotowania.
Brak reakcji panelu sensorowego
Najpierw oczyść i osusz szklaną powierzchnię sterowania. Warstwa tłuszczu, wilgoć albo środek czyszczący pozostawiony na sensorach mogą utrudniać obsługę. Krótkie odłączenie zasilania pozwala wykluczyć zawieszenie sterownika, ale nie naprawi uszkodzonego zasilacza lub elementu wykonawczego.
Jeżeli nie świeci panel, wentylator ani oświetlenie, kolejność diagnostyki powinna wyglądać następująco:
- sprawdzenie gniazda i zabezpieczenia obwodu domowego,
- oględziny przewodu zasilającego i wtyczki,
- kontrola złączy oraz wiązek wewnątrz okapu,
- sprawdzenie zabezpieczenia i sekcji zasilającej modułu,
- dopiero później ocena, czy moduł wymaga naprawy lub wymiany.
Bezpiecznik z przerwą nie powinien być jedynie zastąpiony nowym bez ustalenia przyczyny jego zadziałania. Zwarcie w zasilaczu, przewodach lub elemencie wykonawczym może ponownie uszkodzić płytkę. Elektronika bywa naprawialna, dlatego przed zakupem kompletnego modułu warto wykonać diagnostykę podzespołów na stole serwisowym.
Dostęp i wymiana części
Filtr przeciwtłuszczowy wyjmuje się od spodu po zwolnieniu jego zatrzasku. Dopiero po jego zdjęciu uzyskuje się dostęp do części znajdujących się wewnątrz czaszy. Filtr węglowy demontuje się zgodnie z jego mocowaniem pokazanym w instrukcji urządzenia.
Przed dalszym demontażem:
- odłącz wtyczkę i zabezpiecz ją przed przypadkowym podłączeniem,
- osłoń płytę grzewczą i podtrzymaj zdejmowane elementy szklane,
- oznacz złącza i wykonaj zdjęcia ich ułożenia,
- nie ciągnij za przewody; chwytaj za korpus złącza,
- usuń tłuszcz z miejsc mocowania przed instalacją nowej części,
- sprawdź, czy przewód nie został przygnieciony przez obudowę lub maskownicę.
Dostęp do dmuchawy, wiązek i modułu wymaga demontażu osłon właściwych dla konstrukcji okapu. Szyba jest ciężka i podatna na uszkodzenie krawędzi, dlatego jej zdejmowanie powinny wykonywać dwie osoby lub technik dysponujący odpowiednim podparciem. Po naprawie należy sprawdzić każdy bieg, oświetlenie, stabilność filtrów, brak ocierania wirnika i szczelność połączenia z kanałem.
Jak dobrać część do Amica OKC656S?
Nie dobieraj elementu wyłącznie po wyglądzie ani skróconej nazwie OKC656S. Dla urządzeń Amica należy potwierdzić:
- pełny model: OKC656S,
- kod wyrobu: 1160741,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej,
- oznaczenie wymontowanej części, jeśli jest czytelne,
- wymiary, mocowania, liczbę i układ złączy oraz parametry elektryczne.
Ma to szczególne znaczenie przy szybach, wiązkach, dmuchawie i modułach. Podobne wersje OKC656SW, OKC626S czy inne okapy Amica o szerokości 60 cm mogą wykorzystywać elementy wyglądające tak samo, ale różniące się wykonaniem. Jeżeli oznaczenie urządzenia jest inne niż 1160741, przejdź do kategorii okapów Amica o szerokości 60 cm i odszukaj właściwy kod wyrobu.
FAQ – części i naprawa Amica OKC656S
Czy filtr węglowy FWK 202 jest potrzebny po podłączeniu okapu do kanału?
Nie. W trybie wyciągu filtr węglowy należy usunąć, ponieważ powietrze jest odprowadzane na zewnątrz. FWK 202 jest potrzebny w trybie pochłaniacza, gdy oczyszczone powietrze wraca do kuchni.
Czy słabe pochłanianie oznacza uszkodzoną dmuchawę?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, dopływ świeżego powietrza, klapę zwrotną i drożność kanału. Silnik jest bardziej prawdopodobnym podejrzanym, gdy wirnik nie startuje, ociera, przegrzewa się albo nie osiąga prawidłowych obrotów mimo sprawnej instalacji.
Dlaczego okap jest głośniejszy po podłączeniu rury?
Kanał może stawiać zbyt duży opór z powodu redukcji, kolan, zgniecenia, nieotwartej klapy lub niedrożnego wylotu. Jeżeli bez przewodu okap pracuje ciszej, nie jest to wystarczający dowód uszkodzenia silnika.
Czy można wymienić tylko element uszkodzony na module?
Często jest to technicznie możliwe, ale wymaga rozpoznania przyczyny oraz pomiarów elektroniki. Nie należy wymieniać samego bezpiecznika ani przypadkowych elementów bez sprawdzenia zwarcia. Naprawę płytki powinien wykonać elektronik AGD.
Jakie dane są potrzebne do zamówienia szyby, dmuchawy lub modułu?
Przygotuj model OKC656S, kod wyrobu 1160741 i pełny 14-cyfrowy numer fabryczny. Przy elementach elektrycznych warto dodatkowo podać oznaczenie starej części i przesłać zdjęcia tabliczki, złączy oraz mocowań.
