1161086 - OKC6541S (OKC6541S) Amica
Części do okapu Amica OKC6541S o oznaczeniu 1161086 obejmują między innymi filtry, dmuchawę, elementy sterowania, oświetlenie, szyby i mocowania. Słabe pochłanianie, buczenie lub brak reakcji nie przesądzają jeszcze, który podzespół jest uszkodzony. Przed zakupem ustal przyczynę i potwierdź model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części zamienne do Amica OKC6541S 1161086

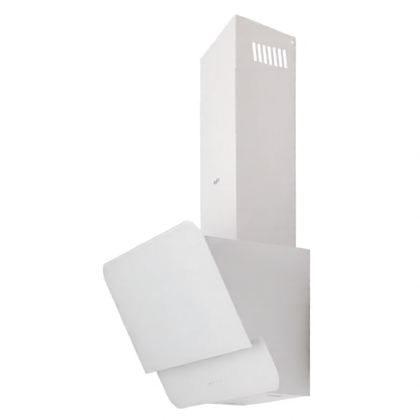

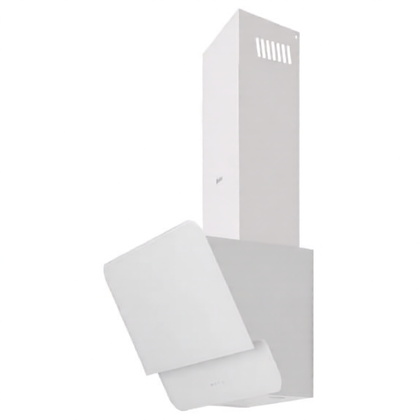

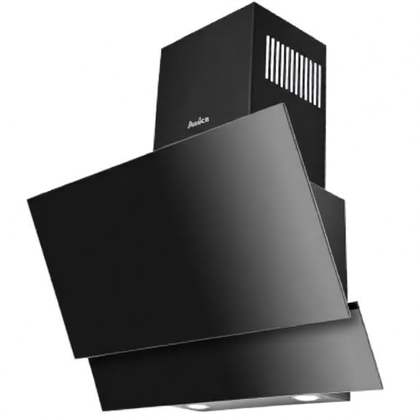

Amica OKC6541S to kominowy okap skośny o szerokości 60 cm, z panelem sensorowym, trzema biegami wentylatora i niezależnie włączanym oświetleniem LED. Może pracować jako wyciąg, odprowadzający powietrze przewodem na zewnątrz, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni.
To rozróżnienie jest ważne podczas diagnostyki i doboru części. W trybie wyciągu znaczenie mają drożność kanału, klapka zwrotna i prawidłowe podłączenie przewodu. W trybie pochłaniacza potrzebny jest odpowiedni filtr węglowy, którego nasycenie stopniowo ogranicza przepływ i pochłanianie zapachów.
Objaw nie zawsze wskazuje uszkodzoną część
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr aluminiowy, zużyty filtr węglowy, niedrożny lub zwężony kanał, zablokowana klapka, zabrudzony albo uszkodzony wirnik | porównać przepływ po oczyszczeniu filtra, skontrolować kanał i swobodę klapki, obejrzeć wirnik | poprawa po usunięciu oporu wskazuje problem z filtracją lub instalacją, a nie od razu awarię silnika |
| Wentylator buczy i nie rozpędza się | obcy przedmiot, tłuszcz blokujący turbinę, tarcie wirnika, problem mechaniczny silnika lub jego obwodu rozruchowego | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie i nie ociera | opór mechaniczny kieruje diagnostykę na turbinę, mocowanie lub silnik; swobodny ruch nie potwierdza jednak sprawności elektrycznej |
| Działa światło, ale nie wentylator | dmuchawa, sterowanie biegami, połączenia, obwód zasilania silnika | sprawdzić wtyki, ślady przegrzania i reakcję każdego biegu | działające światło potwierdza tylko część toru zasilania; nie dowodzi sprawności modułu ani silnika |
| Nie działa światło, ale wentylator pracuje | źródło LED, oprawka, przewody lub obwód oświetlenia | porównać parametry lampy i skontrolować styki po odłączeniu okapu | pojedyncza usterka oświetlenia zwykle nie uzasadnia wymiany panelu sterowania |
| Okap nie reaguje na sensory i nic nie świeci | brak zasilania, uszkodzony przewód, rozłączone złącze, bezpiecznik lub zasilacz elektroniki | zacząć od gniazda i przewodu, następnie sprawdzić połączenia wewnętrzne | dopiero potwierdzenie prawidłowego zasilania dochodzącego do modułu uzasadnia diagnostykę elektroniki |
| Pojawiły się drgania lub metaliczny hałas | poluzowana szyba, maskownica, mocowanie, klapka lub niewyważony wirnik | docisnąć kolejno dostępne elementy podczas krótkiej próby i obejrzeć mocowania po wyłączeniu | zmiana dźwięku przy dociśnięciu obudowy wskazuje rezonans mechaniczny, niekoniecznie uszkodzenie dmuchawy |
Gdy okap słabo ciągnie
Najpierw należy ustalić tryb pracy urządzenia. W trybie pochłaniacza powietrze nie jest wyrzucane na zewnątrz, dlatego brak wyczuwalnego ciągu w kanale wentylacyjnym jest normalny. Filtr węglowy pochłania zapachy, ale nie usuwa wilgoci z pomieszczenia i po nasyceniu wymaga wymiany.
W trybie wyciągu filtr węglowy nie powinien niepotrzebnie ograniczać przepływu. Trzeba sprawdzić:
- czy aluminiowy filtr przeciwtłuszczowy nie jest zalepiony tłuszczem;
- czy kanał nie jest zgnieciony, zatkany albo znacznie zwężony reduktorem;
- czy klapka przy wylocie otwiera się bez zahaczania;
- czy powietrze ma zapewnioną drogę dopływu do kuchni;
- czy wirnik nie jest zabrudzony i obraca się bez ocierania.
Filtr aluminiowy można umyć ręcznie delikatnym detergentem lub w zmywarce. Zmiana jego koloru po myciu nie oznacza sama w sobie uszkodzenia. Filtra węglowego FWK 202 przewidzianego dla tego modelu nie należy myć ani regenerować, jeżeli jest to standardowa wersja jednorazowa. Producent zaleca jego wymianę co najmniej co dwa miesiące, częściej przy intensywnym gotowaniu.
Wentylator nie uruchamia się albo głośno pracuje
Po odłączeniu urządzenia od sieci i wyjęciu filtra przeciwtłuszczowego można obejrzeć dostępny obszar wlotu turbiny. Wirnik powinien obracać się bez blokowania i wyraźnego tarcia o obudowę. Włókna, fragmenty opakowań, nagromadzony tłuszcz lub poluzowany element potrafią zatrzymać dmuchawę i powodować buczenie.
Jeżeli wirnik obraca się swobodnie, usterka może dotyczyć silnika, kondensatora pracy, przewodów, złączy albo sterowania biegami. Nie należy zamawiać dmuchawy wyłącznie dlatego, że nie startuje. Potrzebne jest ustalenie, czy podczas polecenia uruchomienia silnik otrzymuje właściwe zasilanie oraz czy jego uzwojenia i elementy współpracujące są sprawne.
Pomiary w pracującym okapie odbywają się przy napięciu sieciowym. Wymagają kwalifikacji, doświadczenia, bezpiecznych sond i znajomości schematu konkretnego wykonania. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Odłączony silnik można badać pod kątem przerw w uzwojeniach i zwarcia do obudowy, ale wartości rezystancji oraz przypisanie przewodów zależą od wersji dmuchawy. Sam pomiar ciągłości nie sprawdza zachowania silnika pod obciążeniem.
Panel sensorowy nie reaguje
W OKC6541S oświetlenie i wentylator są sterowane oddzielnymi polami panelu. Jeśli nie działa tylko jeden sensor lub jeden bieg, należy sprawdzić panel, jego taśmę lub wiązkę oraz odpowiedni kanał sterowania. Całkowicie ciemny panel wymaga wcześniejszego wykluczenia braku zasilania, uszkodzonego przewodu i rozłączonych złączy.
Elektroniki nie warto wymieniać na podstawie samego braku reakcji. Najpierw potwierdza się zasilanie dochodzące do płytki, a następnie sprawdza zabezpieczenia i sekcję zasilacza. Uszkodzenie pojedynczego elementu na module może być naprawialne, ale wymaga diagnostyki elektronicznej. Wstawienie nowego bezpiecznika bez znalezienia przyczyny jego przepalenia może doprowadzić do ponownego uszkodzenia.
Oświetlenie LED i jego wymiana
W tym modelu zastosowano oświetlenie LED o mocy 3 W. Zamienna lampa powinna mieć zgodne napięcie, moc, trzonek, wymiary oraz sposób osadzenia. Pasujący wygląd zewnętrzny nie wystarcza, ponieważ podobne źródła światła mogą mieć inne parametry zasilania.
Przed wymianą należy odłączyć okap od sieci, poczekać na ostygnięcie lampy, zdjąć filtr i uzyskać dostęp do oprawy bez podważania szkła przypadkowym narzędziem. Jeżeli nowa, potwierdzona jako zgodna lampa również nie świeci, dalszej kontroli wymagają oprawka, przewody i obwód sterowania oświetleniem.
Dostęp do filtrów i podzespołów
Filtr przeciwtłuszczowy jest elementem obsługowym dostępnym od dolnej lub przedniej strony czaszy po otwarciu ruchomej części szklanego panelu i zwolnieniu zatrzasku kasety. Filtr trzeba podtrzymać drugą ręką, aby nie spadł na płytę grzewczą.
Dostęp do panelu, przewodu zasilającego, dmuchawy i jej połączeń wymaga już częściowego rozebrania obudowy. Zależnie od naprawianego elementu zdejmuje się filtr, odpowiednie osłony wewnętrzne, a przy podzespołach znajdujących się wyżej również maskownicę komina. Przed rozłączeniem wiązek warto wykonać zdjęcia i oznaczyć położenie wtyków. Nie należy ciągnąć za przewody ani kłaść odkręconej szyby bez zabezpieczenia jej krawędzi.
Po naprawie trzeba sprawdzić stabilność mocowań, ułożenie przewodu zasilającego, działanie wszystkich trzech biegów, oświetlenia i timera oraz brak ocierania wirnika. Próba powinna rozpocząć się na najniższym biegu.
Jak dobrać właściwą część do OKC6541S
Karta urządzenia potwierdza dla tego wykonania oznaczenie OKC6541S oraz numer 1161086, ale przy doborze części Amica należy odczytać z tabliczki znamionowej również:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Numer fabryczny może rozróżniać serię produkcyjną i zastosowane w niej podzespoły. Ma to znaczenie zwłaszcza przy dmuchawie, panelu sterowania, wiązkach, szybach i elementach mocujących. Samo podobieństwo zdjęcia, taka sama liczba przewodów lub zgodny wymiar zewnętrzny nie potwierdzają kompatybilności.
Dla filtrów trzeba porównać także wymiary i sposób zatrzaskiwania. Producent podaje filtr przeciwtłuszczowy o wymiarach 222,5 × 250 × 9 mm oraz filtr węglowy typu FWK 202, jednak przed zakupem nadal warto potwierdzić część według kompletu oznaczeń urządzenia.
Jeżeli tabliczka wskazuje inny model lub kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części i naprawa okapu Amica OKC6541S
Czy słabe pochłanianie oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy właściwy dla wybranego trybu, kanał, reduktor i klapkę zwrotną. Silnik należy podejrzewać dopiero wtedy, gdy instalacja jest drożna, a wirnik pracuje nieprawidłowo lub nie osiąga właściwych obrotów.
Jaki filtr węglowy pasuje do OKC6541S?
Producent wskazuje typ FWK 202, stosowany podczas pracy okapu jako pochłaniacz. Filtr nie jest potrzebny w trybie wyciągu i może wtedy niepotrzebnie ograniczać przepływ powietrza.
Czy filtr aluminiowy trzeba wymienić po zmianie koloru?
Nie, samo zmatowienie lub odbarwienie po myciu w zmywarce nie świadczy o utracie sprawności. Wymiana jest uzasadniona, gdy siatka jest rozerwana, zdeformowana, skorodowana albo nie daje się zamocować.
Dlaczego wentylator buczy, lecz nie rusza?
Może go blokować tłuszcz, ciało obce, ocierający wirnik lub problem mechaniczny silnika. Jeżeli wirnik obraca się swobodnie po odłączeniu zasilania, diagnostyki wymagają też kondensator, uzwojenia, połączenia i sterowanie.
Czy można wymienić moduł sterowania bez wykonywania pomiarów?
Można mechanicznie zamontować zgodną część, ale zakup na podstawie samego objawu jest ryzykowny. Brak reakcji panelu może wynikać również z przewodu, złącza, zabezpieczenia albo sekcji zasilającej, którą niekiedy można naprawić.
Jakie dane przesłać przy doborze części?
Prześlij wyraźne zdjęcie całej tabliczki znamionowej oraz, jeśli to możliwe, zdjęcie wymontowanego elementu i jego oznaczeń. Dla Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny.
