1161161 - OKP6655S (OKP6655S) Amica
Części do okapu Amica OKP6655S o kodzie wyrobu 1161161 pomagają usunąć problemy ze słabym przepływem, hałasem, oświetleniem lub sterowaniem. Przed zakupem odróżnij zabrudzony filtr i niedrożny kanał od usterki turbiny albo elektroniki. Zgodność części potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do Amica OKP6655S – co warto wiedzieć o tym modelu
Amica OKP6655S, kod wyrobu 1161161, to skośny okap kominowy o szerokości 60 cm, pracujący jako wyciąg lub pochłaniacz. Model ma jeden silnik bezszczotkowy BLDC, cztery poziomy pracy, panel LED, wyświetlacz oraz sterowanie sensorowe i gestami. W trybie pochłaniacza producent przewidział dwa filtry węglowe FWP 18, natomiast w trybie wyciągu powietrze jest odprowadzane przewodem o średnicy 150 mm.
Znajomość tej konstrukcji jest ważna podczas diagnostyki. Porady dotyczące klasycznych silników okapów z kondensatorem rozruchowym nie powinny być automatycznie stosowane do tego modelu. Usterka turbiny BLDC może dotyczyć silnika, jego sterownika, przewodów, złączy albo modułu głównego, a sam pomiar ciągłości uzwojeń nie potwierdza poprawnej pracy całego zespołu.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, zużyte filtry węglowe, niedrożny lub zwężony kanał, zablokowane klapki zwrotne, problem z turbiną | tryb pracy, stan filtrów, drożność wylotu i swobodę klapek | poprawa po zdjęciu zabrudzonego filtra wskazuje na opór przepływu, ale nie określa jeszcze stanu silnika |
| Słychać silnik, lecz przepływ jest mały | tłuszcz na wirniku, uszkodzony wirnik, przeszkoda w kanale, niewłaściwie ułożona rura | filtr, wlot, widoczną część wirnika, kanał i klapki | swobodny wirnik nie wyklucza spadku obrotów ani problemu ze sterowaniem BLDC |
| Pojawiło się grzechotanie lub stukanie | luźna klapka zwrotna, pęknięty wirnik, obluzowana osłona lub mocowanie | źródło dźwięku przy różnych biegach, stan elementów po odłączeniu zasilania | hałas zależny od biegu zwykle wiąże się z przepływem, wirnikiem albo drganiami konstrukcji |
| Oświetlenie działa, ale turbina nie rusza | problem z poleceniem sterującym, przewodem, złączem, sterownikiem silnika lub turbiną | reakcję wyświetlacza, wszystkie biegi i połączenia dostępne bez pracy pod napięciem | działające światło potwierdza jedynie częściową sprawność zasilania, a nie sprawność toru silnika |
| Panel nie świeci i nic nie reaguje | brak zasilania, uszkodzony przewód, złącze lub zasilacz modułu | gniazdo innym odbiornikiem, wtyczkę i przewód; dalsze pomiary powinien wykonać technik | obecność napięcia w gniazdku nie oznacza, że prawidłowe napięcia docierają do elektroniki |
| Nie działa tylko światło | uszkodzony panel LED, przewód, złącze albo obwód sterujący | czy turbina i panel działają oraz czy złącze lampy nie jest nadpalone lub luźne | sprawne pozostałe funkcje zawężają obszar poszukiwań, ale nie przesądzają o awarii samej lampy |
| Gesty działają niestabilnie | zabrudzona powierzchnia czujników, nieprawidłowy ruch dłoni, problem z czujnikiem lub panelem | wyczyścić i osuszyć szybę, sprawdzić obsługę sensorami dotykowymi | jeśli dotyk działa, a gesty nie, podejrzenie przesuwa się w stronę czujników ruchu lub ich połączeń |
Okap słabo ciągnie – kolejność diagnostyki
1. Ustal, czy urządzenie jest wyciągiem, czy pochłaniaczem
W trybie wyciągu powietrze powinno trafiać na zewnątrz kanałem wentylacyjnym, a filtry węglowe nie są potrzebne. W trybie pochłaniacza oczyszczone powietrze wraca do kuchni i konieczne są dwa filtry węglowe FWP 18.
Zużyty filtr węglowy objawia się przede wszystkim słabszym usuwaniem zapachów. Może również zwiększać opór przepływu. Nie należy jednak oczekiwać od pochłaniacza usuwania wilgoci na zewnątrz – para pozostaje w pomieszczeniu, ponieważ powietrze wraca do kuchni.
2. Sprawdź filtr przeciwtłuszczowy
W OKP6655S zastosowano jeden aluminiowy filtr przeciwtłuszczowy o wymiarach katalogowych 297 × 362 mm. Producent zaleca jego czyszczenie co miesiąc podczas normalnej eksploatacji. Filtr należy zdjąć od strony wlotu, przytrzymując go podczas zwalniania zatrzasku, aby nie spadł na płytę grzewczą.
Filtr można umyć ręcznie delikatnym detergentem lub w zmywarce, jeśli pozwala na to jego stan. Zmiana koloru aluminium po kilku myciach nie jest sama w sobie powodem wymiany. Nowy filtr jest potrzebny, gdy siatka jest rozerwana, ramka odkształcona, zatrzask nie utrzymuje elementu albo tłuszczu nie da się już skutecznie usunąć.
Krótka próba przepływu po zdjęciu filtra może wykazać, że stanowił on duży opór. Nie należy jednak długo używać okapu bez filtra, ponieważ tłuszcz osiądzie na turbinie i wewnątrz obudowy.
3. Oceń kanał i klapki zwrotne
Jeżeli okap pracuje jako wyciąg, sprawdź:
- czy przewód nie jest zgnieciony za maskownicą;
- czy jego średnica nie została niepotrzebnie zmniejszona;
- czy w kanale nie ma nagromadzonego tłuszczu lub ciała obcego;
- czy klapki zwrotne otwierają się swobodnie i nie zostały zamontowane odwrotnie;
- czy zakończenie kanału nie jest zablokowane.
W tym modelu wylot ma średnicę 150 mm. Redukcje, ostre załamania i długi przewód zwiększają opory. Jeśli urządzenie jest wyraźnie głośniejsze po podłączeniu rury niż przy otwartym wylocie, podejrzenie kieruje się najpierw na instalację, a nie na turbinę.
Nie wolno podłączać okapu do czynnego przewodu spalinowego ani dymowego. Montaż i ocena instalacji współpracującej z urządzeniami spalającymi gaz lub inne paliwo wymagają zachowania właściwego dopływu powietrza i powinny być wykonane przez wykwalifikowanego instalatora.
4. Obejrzyj turbinę i obudowę dmuchawy
Po odłączeniu okapu od sieci i wyjęciu filtra można skontrolować dostępne powierzchnie wlotu. Szukaj nagromadzonego tłuszczu, pęknięć łopatek, śladów ocierania oraz luzu elementów obudowy. Wirnika nie należy podważać ani obracać z dużą siłą.
Jeżeli słychać cykliczne ocieranie zależne od prędkości, przyczyną może być odkształcony wirnik, obce ciało lub przesunięta obudowa dmuchawy. Jednostajne buczenie bez ruchu turbiny może natomiast oznaczać jej zablokowanie albo problem elektryczny. W OKP6655S nie należy dobierać kondensatora silnika na podstawie porad dotyczących innych okapów, ponieważ producent wskazuje tu napęd BLDC.
Jak rozpoznać problem ze sterowaniem

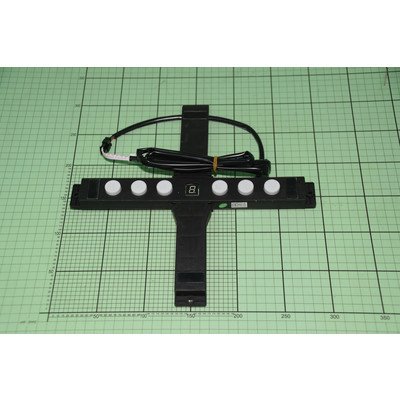

OKP6655S można obsługiwać sensorami oraz gestami. Po podłączeniu zasilania aktywne jest sterowanie gestami, a tryb czuwania uruchamia się odpowiednim sensorem lub ruchem dłoni. Gest powinien być wykonywany otwartą dłonią około 5 cm od panelu i nie może być zbyt szybki.
Jeśli gesty nie działają, najpierw:
- wyczyść i dokładnie osusz powierzchnię panelu;
- sprawdź, czy włączona jest funkcja sterowania gestami;
- spróbuj sterowania sensorami dotykowymi;
- sprawdź, czy wyświetlacz reaguje na zmianę biegu i oświetlenia.
Brak reakcji wyłącznie na gesty nie uzasadnia wymiany całego modułu głównego. Możliwy jest problem z czujnikami, ich zabrudzeniem, połączeniem lub fragmentem panelu. Jeżeli nie działa również dotyk, oświetlenie i wyświetlacz, należy zacząć od toru zasilania elektroniki.
Tryb Turbo w tym modelu działa przez pięć minut, a następnie automatycznie zmniejsza bieg. Po osiągnięciu określonego łącznego czasu używania funkcja może być czasowo niedostępna. Samoczynna redukcja z Turbo nie musi więc oznaczać usterki silnika ani sterownika.
Pomiary elektryczne – co mogą wykazać
Przy całkowicie odłączonym zasilaniu technik może sprawdzić ciągłość przewodu, bezpieczników występujących na płytkach, wiązek i połączeń. Przerwany bezpiecznik jest jednak skutkiem, a nie pełną diagnozą. Przed jego wymianą trzeba ustalić, czy nie doszło do zwarcia w zasilaczu, przewodach, sterowniku turbiny lub innym odbiorniku.
Pomiar napięć zasilających moduł i napęd wymaga pracy przy odsłoniętych obwodach sieciowych. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczonego stanowiska i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Ważne ograniczenia diagnostyczne:
- przejście miernika przez uzwojenie nie potwierdza sprawności silnika pod obciążeniem;
- poprawne napięcie na wejściu płytki nie potwierdza działania jej zasilacza ani wyjść sterujących;
- brak napięcia na silniku może wynikać z modułu, panelu, przewodu lub blokady logicznej;
- wymiana kompletnego modułu przed sprawdzeniem jego zasilania i obciążeń grozi powtórnym uszkodzeniem nowej części;
- nie należy zasilać silnika BLDC bezpośrednio z sieci ani zwierać zabezpieczeń w celu wykonania próby.

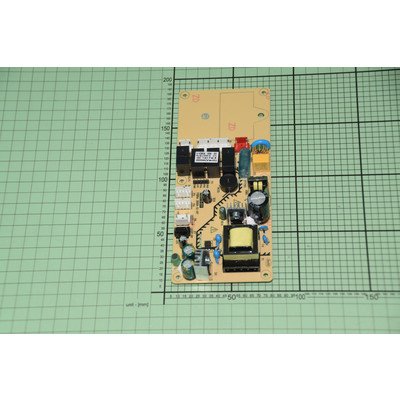

Elektronikę warto najpierw zdiagnozować. Uszkodzenie zasilacza, bezpiecznika, złącza lub pojedynczego elementu płytki nie zawsze wymaga wymiany kompletnego modułu. Po naprawie trzeba sprawdzić wszystkie biegi, światło, timer, obsługę dotykową i gesty.
Dostęp do części i przygotowanie wymiany
Przed czyszczeniem, wymianą filtra lub demontażem odłącz urządzenie od sieci. Zabezpiecz płytę grzewczą i podtrzymuj zdejmowane elementy. Szyba oraz stalowe maskownice są podatne na zarysowania, a niektóre części mają ostre krawędzie.
Zakres demontażu zależy od elementu:
- filtr przeciwtłuszczowy wyjmuje się od strony wlotu po zwolnieniu zatrzasku;
- filtry węglowe znajdują się przy zespole turbiny i stosuje się je tylko w trybie pochłaniacza;
- klosz i panel LED są dostępne od dolnej części okapu po zdjęciu elementów zasłaniających oprawę;
- wirnik i obudowy dmuchawy wymagają odsłonięcia zespołu wewnętrznego oraz ostrożnego odłączenia wiązek;
- moduł sterowania i panel sensorowy mogą wymagać zdjęcia odpowiedniej osłony lub elementów szklanych;
- maskownice komina i uchwyty ścienne trzeba demontować z podparciem, aby nie przenieść ciężaru okapu na przewód lub instalację wentylacyjną.
Przed rozpięciem kilku podobnych złączy zrób zdjęcia ich położenia i oznacz wiązki. Nie ciągnij za przewody – chwytaj obudowę wtyku. Po montażu sprawdź, czy żaden kabel nie dotyka wirnika, nie został przyciśnięty osłoną i nie znajduje się przy ostrych krawędziach.
Jak dobrać część do Amica OKP6655S
Podstawą doboru są trzy dane z tabliczki znamionowej:
- pełny model OKP6655S;
- kod wyrobu 1161161;
- pełny, 14-cyfrowy numer fabryczny.
Sam napis „OKP 6655” lub podobny wygląd elementu nie wystarcza. Części zbliżonych wersji 60- i 90-centymetrowych mogą różnić się wymiarami, mocowaniem, długością przewodów, rozmieszczeniem złączy albo elektroniką. Dotyczy to szczególnie szyb, maskownic, paneli sterowania, lamp LED, wirników i modułów.
Przy prostych elementach porównaj także wymiary, stronę montażu, liczbę zaczepów i numer wybity na starej części. W przypadku modułu porównaj wszystkie oznaczenia płytki i ustal, czy jest to element gotowy do montażu, czy wymaga procedury przewidzianej przez producenta. Nie każdy podobny moduł można zamieniać bez konfiguracji.
Dla filtra węglowego producent potwierdza wariant FWP 18, montowany w liczbie dwóch sztuk. W trybie wyciągu nie jest on jednak potrzebny. Przed zakupem ustal więc nie tylko zgodność filtra, lecz także sposób podłączenia okapu.
Jeżeli tabliczka wskazuje inny kod wyrobu niż 1161161, wróć do kategorii okapów Amica o szerokości 60 cm i wybierz stronę właściwego wariantu. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki znamionowej oraz oznaczeń wymontowanej części.
FAQ – części i naprawa Amica OKP6655S
Jaki filtr węglowy pasuje do Amica OKP6655S 1161161?
Producent wskazuje filtr FWP 18. Do tego modelu przewidziano dwie sztuki. Filtry węglowe są potrzebne tylko wtedy, gdy okap pracuje jako pochłaniacz i oddaje oczyszczone powietrze do kuchni.
Dlaczego okap działa głośno, choć silnik jest sprawny?
Hałas może powodować zabrudzony filtr, zwężony lub zgnieciony przewód, drgająca maskownica, luźne klapki zwrotne albo uszkodzony wirnik. Porównanie pracy przy zdjętym filtrze i kontrola instalacji pomagają odróżnić opór przepływu od usterki turbiny.
Czy spadek z trybu Turbo oznacza awarię?
Nie musi. W OKP6655S Turbo działa przez pięć minut, po czym bieg zostaje automatycznie zmniejszony. Funkcja ma również ograniczenie łącznego czasu używania, dlatego może być przez pewien czas niedostępna.
Czy silnik okapu można sprawdzić omomierzem?
Pomiar może wykazać przerwę lub zwarcie, ale nie potwierdzi prawidłowej pracy zespołu BLDC pod obciążeniem. Trzeba uwzględnić sterownik, przewody, złącza i sygnały sterujące właściwe dla konkretnego napędu.
Oświetlenie działa, ale wentylator nie – co wymienić?
Nie należy od razu kupować silnika. Działające światło oznacza tylko, że część układu jest zasilana. Sprawdzenia wymagają reakcja panelu na wybór biegu, wiązka turbiny, złącza, sterownik BLDC oraz moduł główny.
Jakich danych potrzeba do zamówienia części?
Odczytaj z tabliczki pełny model OKP6655S, kod wyrobu 1161161 i 14-cyfrowy numer fabryczny. Przy szybie, module, lampie lub elementach dmuchawy dołącz także zdjęcie części i wszystkich jej oznaczeń.
