Części do okapu Amica OKS6554BF o kodzie wyrobu 1193417 obejmują między innymi filtry, dmuchawę, sterowanie, oświetlenie LED i elementy szklanego frontu. Słaby ciąg, hałas lub brak reakcji panelu nie przesądzają jednak, który podzespół jest uszkodzony. Przed zakupem sprawdź tryb pracy okapu, drożność instalacji oraz pełne dane z tabliczki znamionowej.
Części do okapu Amica OKS6554BF 1193417

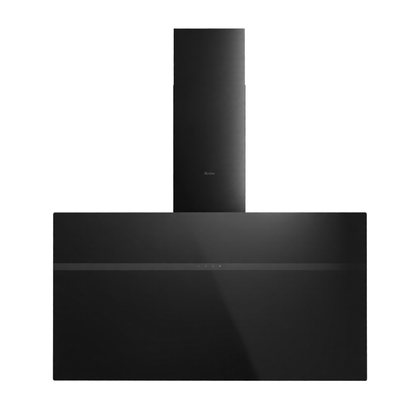

OKS6554BF jest skośnym okapem kominowym o szerokości 59,6 cm, wyposażonym w jeden silnik, trzy prędkości, sterowanie sensorowe, wyświetlacz i oświetlenie LED. Może pracować jako wyciąg, który odprowadza powietrze przewodem na zewnątrz, albo jako pochłaniacz, zwracający przefiltrowane powietrze do kuchni.
Ta różnica ma podstawowe znaczenie podczas diagnostyki. W trybie wyciągu skuteczność zależy nie tylko od dmuchawy, lecz także od drożności przewodu, działania klapek zwrotnych i dopływu powietrza do pomieszczenia. W trybie pochłaniacza trzeba dodatkowo kontrolować dwa filtry węglowe FWK 162 zamontowane po obu stronach silnika.

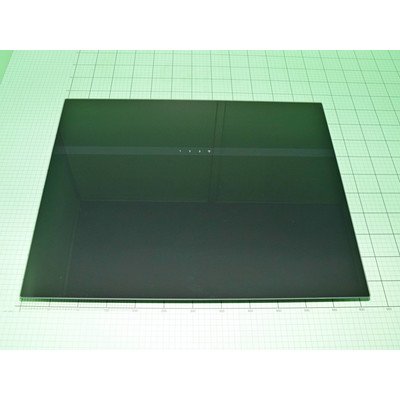

W modelu zastosowano pochłanianie obwodowe FrameON. Powietrze jest zasysane przez szczeliny wokół przedniej szyby, dlatego nie należy zasłaniać tych szczelin ani oceniać ciągu wyłącznie przez przykładanie kartki do środka szklanego panelu.
Objaw nie wskazuje automatycznie części do wymiany
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap słabo usuwa parę w trybie wyciągu | zabrudzone filtry aluminiowe, niedrożny lub zgnieciony przewód, zamknięte klapki zwrotne, brak nawiewu do kuchni, zabrudzony wirnik albo słabsza praca silnika | Oczyść filtry, skontroluj kanał i klapki. Wykonaj próbę przy uchylonym oknie. | Wyraźna poprawa po uchyleniu okna wskazuje na niedostateczny dopływ powietrza, a nie na pewną awarię dmuchawy. Brak poprawy wymaga kontroli kanału i zespołu wentylatora. |
| Silnik pracuje, ale zapach pozostaje w kuchni | zużyte filtry węglowe, niewłaściwy tryb instalacji, nieszczelne lub źle poprowadzone odprowadzenie | Ustal, czy urządzenie pracuje jako wyciąg, czy pochłaniacz. W pochłaniaczu sprawdź obecność i stan obu filtrów FWK 162. | Filtr węglowy odpowiada za ograniczanie zapachów w obiegu zamkniętym. Jego wymiana nie naprawi niedrożnego kanału wyciągowego. |
| Dmuchawa buczy, lecz nie startuje | zablokowany wirnik, tłuszcz lub ciało obce w obudowie, uszkodzenie silnika albo jego układu zasilania | Po odłączeniu zasilania zdejmij filtry i sprawdź, czy widoczny wirnik nie ociera i nie jest zablokowany. | Swobodny ruch nie potwierdza elektrycznej sprawności silnika. Opór, luz lub tarcie uzasadniają dalszą kontrolę zespołu dmuchawy. |
| Okap zaczął głośno pracować | luźny filtr, niedomknięta szyba, drgania maskownicy, zablokowane klapki, zabrudzony lub uszkodzony wirnik, zużyte mocowanie silnika | Sprawdź, czy hałas zależy od biegu i czy ma postać grzechotania, tarcia czy jednostajnego buczenia. Skontroluj mocowania przy wyłączonym urządzeniu. | Grzechotanie bliżej wylotu może pochodzić od klapek. Tarcie zmieniające się wraz z obrotami kieruje uwagę na wirnik, a rezonans obudowy — na mocowania i maskownice. |
| Panel świeci, ale nie uruchamia silnika | zespół przycisków, płytka sterująca, wiązka, silnik lub brak połączenia między nimi | Sprawdź złącza, ślady wilgoci, tłuszczu, przegrzania i przerwane przewody. | Działający wyświetlacz potwierdza tylko obecność części zasilania. Nie dowodzi sprawności wyjścia sterującego ani dmuchawy. |
| Nie działa tylko oświetlenie | lampa LED, jej złącze, wiązka albo obwód sterowania | Po odłączeniu okapu skontroluj osadzenie wtyku lampy i przewody. | Widoczne uszkodzenie lampy uzasadnia jej wymianę. Brak śladów awarii wymaga sprawdzenia zasilania obwodu LED przez osobę z kwalifikacjami. |
| Okap jest całkowicie martwy | gniazdo, przewód zasilający, złącze wejściowe, wiązka lub płytka sterująca | Najpierw potwierdź działanie gniazda innym odbiornikiem. Następnie, przy odłączonym zasilaniu, obejrzyj przewód i połączenia wewnętrzne. | Sprawne gniazdo nie oznacza, że napięcie dociera przez przewód i złącza do elektroniki. Nie kupuj płytki przed sprawdzeniem toru zasilania. |
| Zadziałało zabezpieczenie instalacji | zwarcie przewodu, lampy, silnika, wiązki albo elektroniki; możliwa upływność do obudowy | Nie ponawiaj uruchamiania. Potrzebne są pomiary izolacji i kontrola poszczególnych obwodów. | Samo okopcenie płytki nie dowodzi, że była pierwotną przyczyną. Uszkodzenie innego odbiornika mogło zniszczyć sterownik. |
Jak sprawdzić filtry i przepływ powietrza
Filtry aluminiowe
Model ma trzy metalowe filtry przeciwtłuszczowe o dwóch formatach katalogowych. Zatrzymują tłuszcz przed dmuchawą. Warstwa lepkiego osadu zmniejsza przepływ i może zwiększać hałas, dlatego kontrolę słabego ciągu warto zacząć właśnie od nich.
- Odłącz okap od zasilania i poczekaj, aż płyta oraz oświetlenie ostygną.
- Podeprzyj szklany front podczas otwierania. Szyba współpracuje z zawiasami i siłownikiem, więc nie należy jej puszczać ani obciążać.
- Zwolnij zatrzaski filtrów, przytrzymując każdy element drugą ręką.
- Umyj metalowe filtry zgodnie z instrukcją urządzenia, usuń tłuszcz także z ich gniazd i zamontuj je dopiero po całkowitym wysuszeniu.
- Wymień filtr, jeśli siatka jest rozerwana, odkształcona albo nie pozostaje stabilnie w mocowaniu.
Nie uruchamiaj okapu do normalnego gotowania bez filtrów przeciwtłuszczowych. Tłuszcz osadzający się na silniku, przewodach i elektronice utrudnia chłodzenie oraz zwiększa ryzyko kolejnych usterek.
Filtry węglowe FWK 162
W trybie pochłaniacza do OKS6554BF przewidziano dwa filtry FWK 162, po jednym z każdej strony silnika. Jeśli wentylator zapewnia wyczuwalny przepływ, lecz urządzenie coraz gorzej ogranicza zapachy, zużycie filtrów węglowych jest bardziej prawdopodobne niż uszkodzenie dmuchawy.
Aby uzyskać dostęp, trzeba otworzyć front i wyjąć filtry aluminiowe. Filtry węglowe odblokowuje się przy mocowaniach na obudowie silnika. Oba powinny zostać prawidłowo osadzone; przekrzywiony filtr może ocierać, drgać albo ograniczać przepływ. Nie zakładaj filtrów węglowych w trybie wyciągu, jeżeli instalacja i instrukcja urządzenia ich wtedy nie wymagają.
Kontrola dmuchawy i instalacji wyciągowej
Przed zakupem kompletnej dmuchawy sprawdź elementy, które mogą ograniczać przepływ mimo sprawnego silnika:
- czy przewód odprowadzający nie jest zgnieciony, zatłuszczony lub zwężony przypadkową redukcją;
- czy klapki zwrotne przy wylocie otwierają się swobodnie i nie zostały zamontowane odwrotnie;
- czy kanał wentylacyjny nie jest niedrożny;
- czy podczas pracy okapu do kuchni może napływać odpowiednia ilość powietrza;
- czy wirnik nie ociera o obudowę i nie jest oblepiony nierównomierną warstwą tłuszczu;
- czy przewody oraz opaski nie znajdują się w torze wirnika.
Wylot tego modelu ma nominalną średnicę 15 cm. Zastosowanie długiego przewodu, wielu ostrych kolan lub znacznego zwężenia może obniżyć rzeczywisty przepływ i zwiększyć szum, choć sam okap pozostaje sprawny.
Pomiary elektryczne bez zgadywania wartości
Pomiary rezystancji wykonuje się przy urządzeniu odłączonym od sieci, a badany element należy odseparować od elektroniki przez wypięcie jego złącza. Pomiar przez całą wiązkę może obejmować inne obwody i prowadzić do błędnej oceny.
Przewód i wiązki
Miernikiem ustawionym na test ciągłości można sprawdzić, czy żyła przewodu nie jest przerwana między jej końcami. Należy też poruszać przewodem w pobliżu odgiętek i złączy — wynik zanikający podczas ruchu wskazuje na uszkodzenie mechaniczne. Test ciągłości nie wykrywa jednak każdego przebicia izolacji pod napięciem.
Silnik dmuchawy
Po odłączeniu złącza silnika można porównać ciągłość jego uzwojeń z dokumentacją lub schematem konkretnego zespołu. Przerwa na torze, który powinien tworzyć uzwojenie, wskazuje na uszkodzenie. Nie należy stosować jednej „prawidłowej rezystancji” dla wszystkich przewodów silnika ani podawać napięcia bez ustalenia funkcji pinów.
Zwykły omomierz nie potwierdza braku zwarć międzyzwojowych, uszkodzeń ujawniających się po rozgrzaniu ani bezpiecznego stanu izolacji względem obudowy. Do takiej oceny potrzebny jest właściwy miernik izolacji i procedura serwisowa.
Sterowanie i oświetlenie LED
Jeżeli złącza są czyste, a przewody mają ciągłość, rozstrzygnięcie między płytką sterującą, zespołem przycisków, lampą LED i silnikiem może wymagać pomiarów napięcia podczas pracy. Takie pomiary są wykonywane przy napięciu sieciowym i są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i zabezpieczenia urządzenia przed przypadkowym dotknięciem.
Dostęp do części i wymiana
Filtry są dostępne od przodu po otwarciu szklanej pokrywy. Za nimi znajduje się strefa dmuchawy i mocowań filtrów węglowych. Głębszy dostęp do silnika, wiązek lub płytki może wymagać zdjęcia odpowiednich osłon wewnętrznych albo maskownicy komina. Kolejność demontażu należy dopasować do położenia konkretnej części — nie każdy element wymaga zdejmowania całego okapu ze ściany.
Podczas wymiany:
- Odłącz wtyczkę i zabezpiecz ciężki szklany front przed opadnięciem.
- Zrób zdjęcie prowadzenia przewodów i położenia złączy przed ich rozpięciem.
- Chwytaj za obudowy wtyków, nie za przewody.
- Nie prowadź wiązki przy wirniku ani przy ostrych krawędziach blachy.
- Sprawdź mocowanie przewodu ochronnego, jeśli występuje w danym zespole.
- Po montażu upewnij się, że filtry, szyba, zawiasy i siłownik pracują bez luzów oraz ocierania.
- Pierwszą próbę przeprowadź bez gotowania: sprawdź wszystkie biegi, oświetlenie, timer i nietypowe drgania.
Nie wolno mostkować zabezpieczeń ani zastępować złączy skręconymi przewodami. Jeśli okap wybija zabezpieczenie, pachnie spalenizną lub ma nadtopione przewody, nie uruchamiaj go ponownie przed znalezieniem przyczyny.
Jak dobrać część do OKS6554BF
Do identyfikacji urządzenia Amica potrzebne są:
- pełny model OKS6554BF;
- kod wyrobu 1193417;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Sam wygląd części nie wystarcza. Filtry aluminiowe w tym modelu występują w dwóch wymiarach, a podobne lampy, płytki, wiązki i zespoły przycisków mogą mieć inne mocowania, złącza lub wykonanie elektryczne. Przy dmuchawie porównaj numer katalogowy, obudowę, punkty mocowania i komplet złączy. Przy szybie, zawiasie lub siłowniku istotna jest także strona montażu oraz sposób połączenia z frontem.
Filtr węglowy ma potwierdzone oznaczenie FWK 162, a producent wskazuje dla tego okapu komplet dwóch sztuk. Pozostałe elementy należy weryfikować według zgodności katalogowej dla kodu 1193417 i danych konkretnego egzemplarza. Jeśli tabliczka wskazuje inny model lub kod wyrobu, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz właściwe urządzenie.
FAQ — części i naprawa Amica OKS6554BF
Czy słaby ciąg oznacza uszkodzenie dmuchawy?
Nie. Najpierw trzeba wyczyścić filtry aluminiowe, sprawdzić kanał, klapki zwrotne i dopływ powietrza. Jeżeli po uchyleniu okna wydajność wyraźnie rośnie, przyczyną może być zbyt szczelne pomieszczenie. Dmuchawę podejrzewa się mocniej, gdy wirnik pracuje nierówno, ociera, nie osiąga kolejnych prędkości albo zatrzymuje się.
Ile filtrów węglowych potrzeba do tego modelu?
Do pracy OKS6554BF jako pochłaniacza przewidziano dwa filtry węglowe FWK 162. Montuje się je po obu stronach silnika. Nie należy dobierać ich wyłącznie według średnicy zdjęcia — sprawdź oznaczenie FWK 162 i kod urządzenia 1193417.
Dlaczego okap działa, ale nie usuwa zapachów?
W trybie pochłaniacza przyczyną mogą być nasycone filtry węglowe. W trybie wyciągu zapachy mogą pozostawać z powodu niedrożnego przewodu, zamkniętych klapek lub braku nawiewu do kuchni. Najpierw ustal tryb instalacji, ponieważ filtr węglowy i kanał wyciągowy wymagają innej diagnostyki.
Czy brak reakcji panelu oznacza konieczność wymiany płytki?
Nie. Podobny objaw może powodować brak zasilania, uszkodzony przewód, luźna wiązka, zespół przycisków albo sama płytka. Jeśli panel świeci, lecz nie uruchamia wybranej funkcji, trzeba sprawdzić obwód tej funkcji zamiast wymieniać sterownik na próbę.
Czy można sprawdzić silnik zwykłym multimetrem?
Można wykryć przerwę w uzwojeniu lub przewodzie, jeśli silnik jest odłączony od elektroniki i znane są właściwe punkty pomiarowe. Omomierz nie potwierdzi jednak pełnej sprawności silnika pod obciążeniem ani stanu izolacji. Nie stosuj przypadkowych wartości rezystancji lub pinoutów z innych okapów.
Jakie dane podać przy zamawianiu szyby, sterowania lub dmuchawy?
Podaj model OKS6554BF, kod wyrobu 1193417 oraz 14-cyfrowy numer fabryczny. Przy części mechanicznej warto dodatkowo porównać stronę montażu, wymiary i mocowania, a przy elektrycznej — oznaczenie starego podzespołu oraz układ złączy.
