Części do okapu Amica OKP6659C o kodzie wyrobu 1194025 obejmują elementy układu przepływu powietrza, sterowania, oświetlenia i obudowy. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być filtr, przewód lub klapka zwrotna. Przed zakupem porównaj numer części oraz model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OKP6659C 1194025
OKP6659C o kodzie wyrobu 1194025 jest skośnym okapem kominowym o szerokości 60 cm, wyposażonym w sensorowy slider, listwę LED oraz silnik bezszczotkowy BLDC. Może pracować jako wyciąg odprowadzający powietrze przewodem o średnicy 150 mm albo jako pochłaniacz z filtrami węglowymi FWP 18. Rozróżnienie trybu pracy jest ważne podczas diagnostyki: zapchany filtr węglowy wpływa na działanie pochłaniacza, ale nie powinien być zamontowany podczas prawidłowej pracy w trybie wyciągu.
W tym modelu mogą być potrzebne między innymi filtry, klapki zwrotne, wirnik i obudowy dmuchawy, silnik BLDC, listwa LED, elementy sterowania, maskownice komina, uchwyty, zawiasy oraz siłownik przedniej szyby. Część warto wybierać dopiero po ustaleniu, który z tych elementów rzeczywiście odpowiada za objaw.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa parę | Nasycony filtr, zatkany lub zwężony przewód, zamknięta klapka zwrotna, zabrudzony wirnik, nieszczelne połączenie kanału | Ustal tryb pracy, oczyść filtr przeciwtłuszczowy, skontroluj przewód i swobodę klapek oraz obejrzyj turbinę | Poprawa po udrożnieniu instalacji wskazuje na opór przepływu, a nie na uszkodzenie silnika |
| Silnik nie uruchamia się, ale panel i światło działają | Zablokowany wirnik, uszkodzone połączenie, sterownik albo zespół silnika BLDC | Po odłączeniu zasilania sprawdź, czy wirnik nie ociera i czy złącza są osadzone; pomiary sterowania wymagają dokumentacji układu | Swobodny wirnik nie potwierdza sprawności silnika; trzeba jeszcze zweryfikować zasilanie i sygnał sterujący |
| Okap grzechocze lub wibruje | Luźna klapka zwrotna, zabrudzony lub uszkodzony wirnik, pęknięta obudowa dmuchawy, poluzowana maskownica | Zlokalizuj dźwięk przy różnych prędkościach, a po odłączeniu urządzenia obejrzyj klapki, turbinę i mocowania | Hałas zależny od obrotów kieruje uwagę na wirnik lub dmuchawę; grzechot przy wylocie może pochodzić od klapek |
| Panel nie reaguje i nic się nie świeci | Brak zasilania, uszkodzony przewód, połączenie wewnętrzne lub zasilacz modułu sterującego | Sprawdź gniazdo innym odbiornikiem, przewód i dostępne bezpieczniki obwodu; następnie ciągłość połączeń przy odłączonym zasilaniu | Obecność napięcia w gnieździe wyklucza tylko instalację przed okapem, nie potwierdza zasilania elektroniki |
| Listwa LED nie świeci, pozostałe funkcje działają | Uszkodzona listwa, złącze, przewód albo układ załączający oświetlenie | Obejrzyj przewody i wtyki, sprawdź ślady przegrzania; parametry napięcia ustal z oznaczeń modułu i schematu | Brak światła nie jest automatycznie dowodem uszkodzenia listwy — przyczyną może być brak jej zasilania |
| Nie można płynnie regulować mocy | Zabrudzony lub wilgotny panel, problem z płytką sensorową, sterownikiem albo zespołem napędowym | Oczyść i osusz powierzchnię slidera, sprawdź reakcję pozostałych sensorów i połączenie panelu z modułem | Jeżeli panel rozpoznaje dotyk, lecz silnik nie zmienia obrotów, diagnostykę należy przenieść na sterowanie napędem |
Okap słabo ciągnie — od czego zacząć
Najpierw ustal, czy urządzenie działa jako wyciąg, czy pochłaniacz. W wyciągu opary trafiają na zewnątrz, dlatego znaczenie mają drożność przewodu, jego średnica, liczba załamań, szczelność połączeń oraz działanie klapek zwrotnych. W pochłaniaczu powietrze wraca do kuchni i dodatkowym oporem są dwa filtry węglowe.

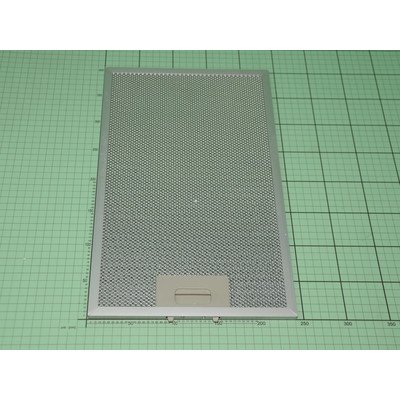

Filtr przeciwtłuszczowy należy wyjąć zgodnie z kierunkiem zwolnienia jego zatrzasku i umyć ręcznie delikatnym detergentem albo w zmywarce, jeżeli pozwala na to instrukcja użytkowania. Producent zaleca czyszczenie podczas normalnej eksploatacji co miesiąc. Odbarwienie aluminium po myciu nie oznacza samo w sobie konieczności wymiany; kwalifikują ją natomiast pęknięta ramka, uszkodzona siatka lub zatrzask, który nie utrzymuje filtra.
Filtrów węglowych FWP 18 nie należy myć ani regenerować metodami domowymi. Po nasyceniu tracą zdolność pochłaniania zapachów i zwiększają opór przepływu. W tym modelu stosowane są dwie sztuki, dlatego wymienia się komplet. Jeśli okap jest podłączony do kanału jako wyciąg, sprawdź, czy filtry węglowe nie zostały pozostawione niepotrzebnie na obudowie dmuchawy.
Gdy filtry są właściwe i drożne, skontroluj klapki zwrotne na wylocie. Powinny otwierać się bez zakleszczania i zamykać po wyłączeniu wentylatora. Deformacja klapek, tłusty osad albo zbyt ciasno założona rura mogą ograniczać ich ruch. Dopiero po wykluczeniu tych przyczyn warto podejrzewać zabrudzenie wirnika, uszkodzenie obudowy dmuchawy lub problem z napędem.
Jak sprawdzić wirnik i silnik BLDC
Przed demontażem filtrów i elementów obudowy odłącz okap od sieci. Po otwarciu przedniej części i wyjęciu filtra uzyskuje się dostęp do strefy zasysania. Dalszy dostęp do wirnika lub silnika wymaga zdjęcia elementów obudowy dmuchawy; ich układ oraz mocowania należy udokumentować zdjęciami przed rozłączeniem przewodów.
Wirnik sprawdza się najpierw mechanicznie. Nie powinien mieć wyszczerbionych łopatek, grubego nierównomiernego osadu ani ocierać o prawą lub lewą obudowę dmuchawy. Wyczuwalny opór może wynikać z ciała obcego, odkształconej obudowy lub uszkodzenia zespołu napędowego. Sam fakt, że wirnik daje się obrócić, nie potwierdza jednak elektrycznej sprawności silnika.
W OKP6659C zastosowano napęd bezszczotkowy BLDC. Nie należy przenosić na niego uniwersalnych porad dotyczących jednofazowych silników okapów i kondensatorów rozruchowych. Prosty pomiar rezystancji na przypadkowych pinach złącza nie potwierdzi sprawności zespołu, ponieważ wynik zależy od konstrukcji uzwojeń i elektroniki napędu. Potrzebne są schemat, identyfikacja pinów oraz kontrola zasilania i sygnałów sterujących właściwych dla konkretnego zespołu.
Pomiary pod napięciem sieciowym oraz diagnostyka elektroniki silnika BLDC są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, właściwego miernika, zabezpieczenia stanowiska i dokumentacji urządzenia.
Brak reakcji panelu lub oświetlenia

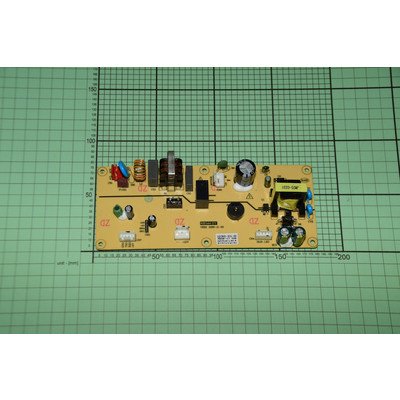

Jeżeli nie działa ani wentylator, ani panel, ani listwa LED, zacznij od potwierdzenia zasilania gniazda i sprawdzenia, czy przewód nie został uszkodzony lub przygnieciony. Następnie, już po odłączeniu wtyczki, można sprawdzić osadzenie złączy i ciągłość przewodów. Widoczne nadpalenie, osad po łuku elektrycznym albo przerwany bezpiecznik na płytce jest wskazówką, ale nie wyjaśnia jeszcze przyczyny uszkodzenia. Wymiana samego bezpiecznika bez znalezienia zwarcia może doprowadzić do ponownej awarii.
Gdy wentylator reaguje prawidłowo, lecz nie świeci listwa LED, należy rozdzielić dwa podejrzenia: uszkodzenie modułu świetlnego i brak zasilania na jego wejściu. Producent wymaga stosowania oświetlenia o parametrach zgodnych z elementem fabrycznym. Podobna wtyczka nie oznacza zgodnego napięcia, mocy ani sposobu sterowania, dlatego przypadkowej listwy LED nie należy podłączać próbnie.

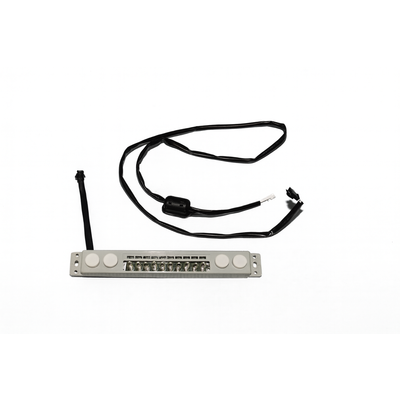

Jeżeli nie działa tylko slider, oczyść i dokładnie osusz szkło. Tłuszcz, wilgoć i środek czyszczący pozostawiony na panelu mogą pogarszać reakcję sensorów. Brak poprawy przy prawidłowej pracy pozostałych funkcji wskazuje na potrzebę kontroli płytki panelu, taśmy lub przewodu łączącego ją z modułem głównym.
Demontaż i wymiana części

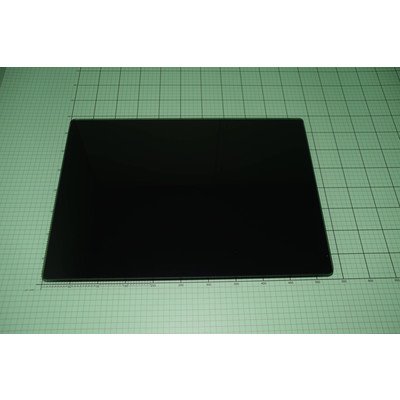

Prace rozpoczynaj od odłączenia zasilania i zabezpieczenia płyty grzewczej. Przednia szyba jest elementem ciężkim i współpracuje z zawiasami oraz siłownikiem, dlatego podczas odpinania tych części musi być podtrzymywana. Nie pozostawiaj jej na jednym zawiasie i nie chwytaj za przewody oświetlenia lub panelu.
Przy wymianie elementów wewnętrznych:
- Otwórz przednią część i wyjmij filtr przeciwtłuszczowy.
- Zrób zdjęcia przebiegu przewodów, położenia wtyków i mocowań.
- Rozłączaj złącza, chwytając za ich obudowy, a nie za przewody.
- Przy wymianie wirnika sprawdź obie części obudowy dmuchawy — nowy wirnik nie może o nie ocierać.
- Przed zamknięciem okapu upewnij się, że przewody nie znajdują się przy ruchomym wirniku ani między krawędziami obudowy.
- Po montażu sprawdź pracę od najniższego stopnia, obserwując drgania, dźwięk i reakcję slidera.
Maskownice komina, uchwyty i elementy mocujące dobiera się także według wymiarów i koloru. W przypadku zawiasów ważna jest strona montażu — część prawa i lewa nie muszą być zamienne. Siłownik powinien mieć zgodną siłę, długość oraz rodzaj zakończeń; przypadkowo mocniejszy element może przeciążać szkło i zawiasy.
Jak dobrać część do Amica OKP6659C
Podstawą doboru są model OKP6659C, kod wyrobu 1194025 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam napis OKP6659C może być niewystarczający, ponieważ producent może wprowadzać warianty wykonania lub późniejsze wersje o podobnej nazwie. Nie należy również mylić kodu 1194025 z innymi urządzeniami noszącymi zbliżone oznaczenie OKP6659C, ale mającymi inny kod wyrobu.
Przed zamówieniem porównaj:
- numer katalogowy części i listę zgodnych kodów urządzeń,
- stronę montażu w przypadku zawiasów i obudów dmuchawy,
- wymiary maskownic, uchwytów, filtrów i elementów mechanicznych,
- kształt mocowań oraz liczbę i układ złączy,
- parametry listwy LED, silnika i innych elementów elektrycznych,
- wersję sterownika oraz informację, czy wymaga konfiguracji.
Jeśli dane na starej części są czytelne, przepisz cały numer wraz z zerami i końcówkami. Gdy oznaczenie jest starte, przygotuj zdjęcie tabliczki znamionowej, uszkodzonego elementu, jego złącza i mocowania. Jeżeli kod 1194025 nie zgadza się z tabliczką, wróć do kategorii okapów Amica o szerokości 60 cm i wyszukaj właściwy wariant urządzenia.
FAQ — części do Amica OKP6659C
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtry węglowe w trybie pochłaniacza, drożność przewodu, szczelność połączeń i ruch klapek zwrotnych. Silnik podejrzewa się dopiero wtedy, gdy instalacja jest drożna, wirnik nie ociera, a napęd nie osiąga właściwej prędkości.
Jaki filtr węglowy pasuje do okapu OKP6659C 1194025?
Dla kodu wyrobu 1194025 producent wskazuje filtr FWP 18 montowany w liczbie dwóch sztuk. Filtry węglowe są potrzebne podczas pracy jako pochłaniacz; w trybie wyciągu powietrza na zewnątrz należy stosować konfigurację przewidzianą w instrukcji urządzenia.
Czy filtr przeciwtłuszczowy trzeba wymieniać po odbarwieniu?
Nie, sama zmiana koloru aluminium po myciu nie świadczy o uszkodzeniu. Wymiana ma sens, gdy filtr jest odkształcony, siatka jest rozerwana, zatrzask nie trzyma albo zabrudzeń nie można już skutecznie usunąć.
Czy silnik BLDC można sprawdzić omomierzem?
Pomiar może ujawnić oczywistą przerwę lub zwarcie, ale bez pinoutu i danych konkretnego zespołu nie potwierdza pełnej sprawności. Silnik BLDC trzeba oceniać razem z jego zasilaniem, sterowaniem i pracą pod obciążeniem.
Dlaczego nowa listwa LED nie świeci mimo pasującej wtyczki?
Może mieć inne napięcie, moc, polaryzację albo sposób sterowania. Możliwy jest też brak zasilania spowodowany uszkodzeniem przewodu lub modułu. Przed wymianą porównaj pełne oznaczenie listwy i wykonaj pomiar zgodny ze schematem okapu.
Jakie dane są potrzebne do doboru części?
Odczytaj z tabliczki model OKP6659C, kod wyrobu 1194025 i pełny 14-cyfrowy numer fabryczny. Do części mechanicznych dołącz wymiary i stronę montażu, a do elementów elektrycznych zdjęcie oznaczeń oraz złącza.
