Części zamienne do okapu kominowego Amica OKP6541S, kod wyrobu 1194464, obejmują elementy filtracji, dmuchawy, sterowania, oświetlenia i obudowy. Przed zakupem warto ustalić, czy słaby ciąg powoduje filtr lub kanał, a brak rozruchu — wirnik, kondensator, silnik czy elektronika. Zgodność potwierdź na podstawie modelu, kodu wyrobu i pełnego numeru fabrycznego z tabliczki znamionowej.
Części do okapu Amica OKP6541S 1194464
Amica OKP6541S jest skośnym okapem kominowym o szerokości 59,8 cm, przystosowanym do pracy jako wyciąg albo pochłaniacz. Ma jeden silnik, sensorowy panel sterowania, listwę LED, jeden aluminiowy filtr przeciwtłuszczowy oraz wylot powietrza o średnicy 150 mm. W trybie pochłaniacza stosowane są dwa filtry węglowe FWP 18, natomiast w trybie wyciągu filtrów węglowych nie należy pozostawiać na turbinie.
Taka budowa ułatwia wstępne rozpoznanie usterki. Jeżeli oświetlenie i panel działają, ale nie uruchamia się dmuchawa, problemu należy szukać w innym miejscu niż przy całkowicie martwym urządzeniu. Z kolei słabe usuwanie pary nie oznacza od razu uszkodzenia silnika — najpierw trzeba ocenić filtry, przepływ w kanale oraz dopływ powietrza do kuchni.
Objaw nie wskazuje automatycznie jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap w ogóle nie reaguje | Brak zasilania, uszkodzony przewód, złącze, panel lub płyta sterująca | Gniazdo innym odbiornikiem, stan przewodu i dostępnych złączy po odłączeniu zasilania | Sprawne gniazdo nie potwierdza sprawności modułu; zawęża problem do wnętrza okapu |
| Panel działa, ale wentylator nie rusza | Zablokowany wirnik, kondensator silnika, uzwojenie, wiązka lub wyjście sterownika | Swoboda obrotu wirnika, oględziny przewodów, pomiar pojemności kondensatora i ciągłości uzwojeń | Wirnik obracający się ciężko wskazuje problem mechaniczny; poprawny pomiar na postoju nie wyklucza usterki podczas pracy |
| Silnik buczy i nie startuje | Zablokowana turbina, ocierający wirnik, utrata pojemności kondensatora albo uszkodzenie silnika | Po odłączeniu zasilania obrócić wirnik ręką i zmierzyć kondensator poza obwodem | Swobodny wirnik i wyraźnie zaniżona pojemność wzmacniają podejrzenie kondensatora, ale nie wykluczają uzwojeń |
| Okap słabo usuwa parę | Zabrudzony filtr, zużyte filtry węglowe, niedrożna lub zwężona rura, zamknięta klapa zwrotna, brak nawiewu | Porównać przepływ po oczyszczeniu filtra i przy zapewnionym dopływie powietrza | Wyraźna poprawa bez zmiany silnika wskazuje na opory instalacji lub filtracji |
| Pracuje głośniej albo drga | Tłuszcz na wirniku, pęknięte łopatki, ocieranie, poluzowana obudowa, klapa zwrotna lub przewód wentylacyjny | Oględziny turbiny, obudowy dmuchawy, mocowań i klapek zwrotnych | Grzechotanie przy wylocie różni się od jednostajnego buczenia silnika; stuki zależne od obrotów kierują uwagę na wirnik |
| Nie działa tylko światło | Listwa LED, przewody, złącze albo układ załączający oświetlenie | Oględziny złącza i listwy, porównanie parametrów elementu z częścią fabryczną | Działający panel i silnik potwierdzają obecność zasilania urządzenia, ale nie rozstrzygają, czy uszkodzona jest listwa, czy sterowanie |
| Nie działają wybrane biegi | Panel sensorowy, płyta sterująca, przewody poszczególnych odczepów lub silnik | Sprawdzić złącza i ciągłość właściwych obwodów według schematu konkretnego wykonania | Brak jednego biegu nie jest wystarczającą podstawą do wymiany kompletnego silnika |
Słaby ciąg: filtr, instalacja czy dmuchawa?
OKP6541S zasysa powietrze także przez szczeliny wokół przedniej szyby. Zabrudzenie metalowego filtra lub kanałów wlotowych zwiększa opory przepływu, dlatego przed demontażem turbiny należy umyć filtr przeciwtłuszczowy i oczyścić dostępne powierzchnie z osadu. Producent zaleca czyszczenie filtra co miesiąc podczas normalnego użytkowania. Zmiana koloru aluminium po myciu w zmywarce nie jest sama w sobie podstawą do wymiany.
Dalsza kolejność zależy od trybu pracy:
- Wyciąg: sprawdź drożność przewodu, brak zgnieceń i ostrych załamań, otwarcie klapek zwrotnych oraz dopływ świeżego powietrza do pomieszczenia. Zabrudzony filtr węglowy nie powinien być zamontowany na turbinie w tym trybie.
- Pochłaniacz: sprawdź metalowy filtr oraz dwa filtry węglowe FWP 18. Nasycony wkład może ograniczać przepływ i przestaje skutecznie neutralizować zapachy. Filtrów tego typu nie myje się ani nie regeneruje; instrukcja przewiduje wymianę co 3–4 miesiące, częściej przy intensywnym gotowaniu.
Praktycznym testem instalacji jest porównanie pracy przy zapewnionym nawiewie do kuchni. Jeżeli po uchyleniu okna ciąg wyraźnie się poprawia, przyczyną może być zbyt szczelne pomieszczenie, a nie część okapu. Nie wolno jednak samodzielnie zmieniać wentylacji w pomieszczeniu z urządzeniami spalającymi gaz lub inne paliwo bez oceny uprawnionego instalatora — podciśnienie może zaburzyć odprowadzanie spalin.

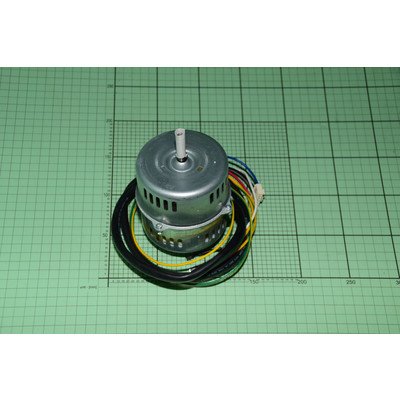

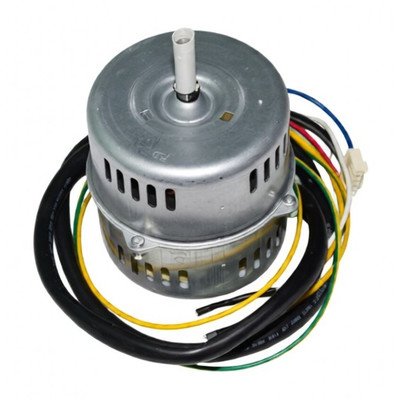

Jak sprawdzić wirnik, kondensator i silnik?
Przed zdjęciem filtra i osłon odłącz wtyczkę, zabezpiecz płytę grzewczą i poczekaj, aż elementy ostygną. Po wyjęciu aluminiowego filtra można ocenić dostępne części zespołu dmuchawy. Wirnik powinien obracać się bez blokowania, wyraźnego ocierania i dużego luzu. Warstwa tłuszczu, ciało obce, pęknięta łopatka albo zdeformowana obudowa mogą wywołać hałas oraz problemy z rozruchem.

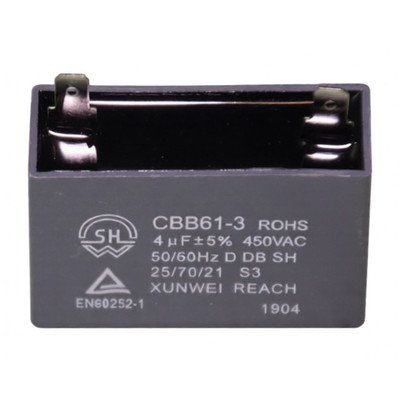

Pomiar kondensatora silnika
Kondensator bada się miernikiem z funkcją pomiaru pojemności. Urządzenie musi być odłączone od sieci, a kondensator bezpiecznie rozładowany. Aby wynik nie był zafałszowany przez pozostałe obwody, należy odłączyć przynajmniej jedno jego wyprowadzenie. Odczyt porównuje się z pojemnością i tolerancją nadrukowaną na obudowie starego elementu — nie istnieje jedna wartość właściwa dla wszystkich okapów.
Wyraźnie zaniżona pojemność, pęknięcie, nadtopienie lub wybrzuszenie kwalifikują kondensator do wymiany. Prawidłowa pojemność zmierzona bez obciążenia nie daje jednak pełnego potwierdzenia sprawności izolacji ani zachowania elementu po nagrzaniu. Nowa część musi mieć odpowiedni rodzaj, pojemność, tolerancję, napięcie pracy, sposób podłączenia i mocowanie.
Pomiar uzwojeń i instalacji
Po odłączeniu złączy można skontrolować ciągłość uzwojeń oraz brak zwarcia między przewodami a dostępną metalową obudową silnika. Przerwa w obwodzie uzwojenia wskazuje na uszkodzenie silnika albo zabezpieczenia termicznego znajdującego się w jego wnętrzu. Sam wynik ciągłości nie potwierdza poprawnej izolacji ani sprawności wszystkich biegów.
Pomiary napięcia na pracującym okapie są niebezpieczne i wymagają odsłonięcia obwodów zasilanych napięciem sieciowym. Taką diagnostykę może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, doświadczeniem i wyposażeniem pomiarowym. Pozwala ona rozróżnić brak sygnału z płyty sterującej od usterki silnika, ale wymaga schematu lub jednoznacznej identyfikacji przewodów danego wykonania.
Sterowanie sensorowe i oświetlenie LED
Jeżeli cały panel jest ciemny, najpierw wyklucz gniazdo, uszkodzenie przewodu przyłączeniowego oraz poluzowane lub nadpalone złącza. Gdy panel reaguje, ale nie wykonuje tylko jednego polecenia, podejrzenie przesuwa się na odpowiedni obwód wyjściowy, wiązkę lub odbiornik. Nie należy kupować płyty sterującej wyłącznie dlatego, że urządzenie nie uruchamia silnika.
W OKP6541S oświetlenie stanowi listwa LED o mocy fabrycznej 4 W. Zamiennik trzeba dopasować nie tylko wymiarami, lecz także napięciem zasilania, złączem, mocowaniem i sposobem współpracy ze sterownikiem. Instrukcja producenta zastrzega, że jeśli nie przewidziano użytkowej procedury wymiany modułu, pracę powinien wykonać serwis.

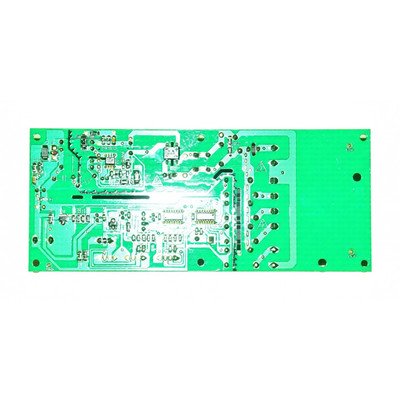

Przy płycie sterującej oględziny mogą ujawnić osad tłuszczowy, ślady wilgoci, nadpalone złącza lub uszkodzone ścieżki. Naprawa elektroniki wymaga ustalenia przyczyny uszkodzenia. Wymiana samego spalonego elementu bez sprawdzenia silnika, wiązki i obciążenia wyjścia może doprowadzić do ponownego uszkodzenia modułu.
Dostęp i wymiana części
Podstawowy dostęp serwisowy rozpoczyna się od zdjęcia metalowego filtra przeciwtłuszczowego. Filtry węglowe, jeżeli okap pracuje jako pochłaniacz, są mocowane przy zespole turbiny. Dalszy demontaż obudowy dmuchawy, panelu, listwy LED lub szyby zależy od naprawianego elementu; nie należy rozpoczynać go od zdejmowania całego okapu ze ściany, jeśli część jest dostępna od spodu.
Przed rozłączeniem instalacji:
- Zrób zdjęcia położenia przewodów i złączy.
- Oznacz wiązki bez polegania wyłącznie na kolorach izolacji.
- Podeprzyj szybę i elementy obudowy, które po zwolnieniu mocowania mogą opaść.
- Usuń tłuszcz z miejsca pracy, ale nie zalewaj silnika ani elektroniki środkiem czyszczącym.
- Przy montażu sprawdź, czy przewody nie wchodzą w obszar wirnika i nie są zgniatane przez osłony.
Po naprawie zamontuj filtr przeciwtłuszczowy przed uruchomieniem. Następnie sprawdź kolejno oświetlenie, każdy bieg wentylatora, opóźnione wyłączenie oraz brak ocierania, drgań i zapachu przegrzanej izolacji. Gdy okap natychmiast wyzwala zabezpieczenie instalacji, nie ponawiaj prób — potrzebny jest pomiar izolacji i kontrola obwodów przez elektryka lub technika AGD.
Jak dobrać część do Amica OKP6541S?
Oznaczenie OKP6541S identyfikuje model, a 1194464 jest kodem wyrobu tej kategorii. Przy zamawianiu części do urządzenia Amica należy jednak porównać model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Producent może stosować zmiany wykonania w ramach podobnie nazwanych urządzeń.
Oprócz zgodności katalogowej sprawdź cechy właściwe dla danego elementu:

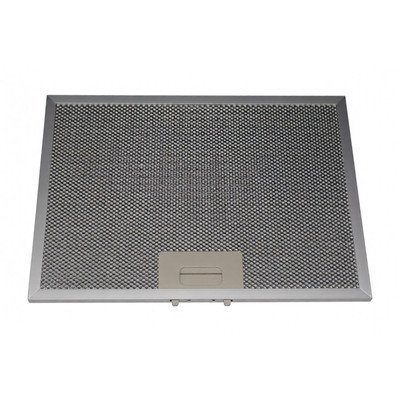

- filtr przeciwtłuszczowy — wymiary ramki, grubość, zaczep i położenie uchwytu;
- filtr węglowy — typ FWP 18, liczba sztuk i sposób mocowania do turbiny;
- wirnik i obudowa dmuchawy — strona montażu, średnica, profil łopatek oraz mocowanie na osi;
- kondensator — pojemność, tolerancja, napięcie pracy, obudowa, przewody i uchwyt;
- sterownik — numer części, rozmieszczenie złączy oraz wersja wykonania elektroniki;
- listwa LED — parametry elektryczne, długość, złącze i punkty mocujące;
- elementy komina i uchwyty — kolor, wymiary, rozstaw otworów i miejsce montażu.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Szczególnie w przypadku silnika, sterownika i elementów obudowy jednakowe złącze lub zbliżony kształt mogą występować w częściach o innych parametrach. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz starej części z widocznym numerem i złączami.
Jeżeli poszukujesz części do innego urządzenia o tej samej szerokości, przejdź do kategorii okapów Amica o szerokości 60 cm i wybierz pełne oznaczenie swojego modelu.
FAQ – części i naprawa Amica OKP6541S
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw umyj filtr przeciwtłuszczowy, sprawdź konfigurację wyciąg/pochłaniacz, filtry węglowe, drożność przewodu 150 mm, klapki zwrotne oraz dopływ powietrza do kuchni. Dopiero brak poprawy uzasadnia diagnostykę turbiny i silnika.
Dlaczego silnik buczy, ale wirnik nie rusza?
Może go blokować tłuszcz lub ciało obce, wirnik może ocierać o obudowę, a kondensator silnika mógł utracić pojemność. Jeśli wirnik obraca się swobodnie, należy zmierzyć kondensator poza obwodem i skontrolować uzwojenia. Nie uruchamiaj wielokrotnie buczącego silnika, ponieważ może się przegrzać.
Czy w trybie wyciągu potrzebne są filtry węglowe FWP 18?
Nie. Filtry węglowe stosuje się przy zamkniętym obiegu, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu powietrze jest odprowadzane przewodem na zewnątrz, a ewentualne filtry węglowe należy usunąć, ponieważ zwiększają opór przepływu.
Co oznacza migający wskaźnik filtra?
Wskaźnik przypomina o czyszczeniu filtra przeciwtłuszczowego po 60 godzinach zarejestrowanej pracy wentylatora; nie jest kodem awarii silnika ani sterownika. Po umyciu i wysuszeniu filtra licznik trzeba skasować zgodnie z instrukcją panelu.
Czy można dobrać moduł sterujący tylko po modelu OKP6541S?
Nie należy na tym poprzestawać. Do potwierdzenia wersji potrzebne są model, kod wyrobu 1194464 i 14-cyfrowy numer fabryczny z tabliczki znamionowej, a także numer starego modułu i układ jego złączy.
