1002009 - Okap kominowy OKB 9912 I Inox
Części do okapu Amica OKB 9912 I Inox o kodzie wyrobu 1002009 obejmują elementy filtracji, dmuchawy, sterowania, oświetlenia i obudowy. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr, zablokowany wirnik albo niedrożny wylot. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Co sprawdzić przed zakupem części do okapu OKB 9912 I Inox
W okapie Amica OKB 9912 I Inox 1002009 współpracują ze sobą filtry, wirnik dmuchawy, silnik, przełączniki, płytka sterowania, oświetlenie, klapki zwrotne i kanał wylotowy. Ten sam objaw może więc mieć kilka przyczyn. Przykładowo słabe usuwanie pary nie przesądza o uszkodzeniu silnika, a brak reakcji wentylatora nie oznacza automatycznie, że trzeba wymienić moduł.
Przed demontażem zwróć uwagę, czy okap pracuje jako wyciąg, który odprowadza powietrze do kanału wentylacyjnego, czy jako pochłaniacz z filtrem węglowym i obiegiem zamkniętym. Od tego zależy kolejność diagnostyki.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zasysa | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny lub zwężony przewód, brak dopływu powietrza do kuchni, zabrudzony wirnik | porównaj pracę po zdjęciu filtrów, sprawdź drożność wylotu i swobodny dopływ powietrza do pomieszczenia | wyraźna poprawa po zdjęciu filtrów wskazuje na opór po ich stronie; brak poprawy kieruje uwagę na kanał, wirnik lub napęd |
| Silnik słychać, ale wirnik nie startuje | zablokowany wirnik, ocieranie o obudowę, uszkodzenie silnika lub elementu współpracującego z jego uzwojeniem | po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i czy nie ma osadu, pęknięć lub przesunięcia | opór mechaniczny wymaga usunięcia blokady albo wymiany uszkodzonego wirnika; swobodny wirnik nie potwierdza jednak sprawności elektrycznej silnika |
| Działa tylko jeden bieg lub kilka pozycji daje tę samą prędkość | zużyty suwak, przełącznik, styki, wiązka albo odczep uzwojenia silnika | obejrzyj mechanizm suwaka i złącza; technik może sprawdzić ciągłość styków w kolejnych pozycjach | brak przejścia na wybranej pozycji wskazuje na tor sterowania, ale prawidłowe styki nie wykluczają usterki silnika |
| Wentylator działa, lecz oświetlenie nie | niesprawne źródło światła, oprawa, przewody, przełącznik oświetlenia lub tor płytki | sprawdź źródło światła w zgodnej oprawie, stan styków i ślady nadpalenia | sprawna żarówka lub lampa kieruje diagnostykę na oprawę, przełącznik i zasilanie oświetlenia |
| Nie działa ani wentylator, ani światło | brak zasilania, uszkodzony przewód, zacisk, zabezpieczenie lub płytka sterowania | zacznij od gniazda i przewodu; po odłączeniu urządzenia sprawdź złącza oraz widoczne nadpalenia | obecność zasilania w gnieździe nie dowodzi, że dociera ono przez przewód i połączenia do układu sterowania |
| Okap stuka, grzechocze albo nadmiernie drga | zabrudzony lub uszkodzony wirnik, luźna obudowa dmuchawy, mocowanie silnika, klapki zwrotne lub elementy komina | ustal, czy hałas pojawia się od razu, tylko na konkretnym biegu albo przy podmuchach z kanału | grzechotanie przy wyłączonym silniku może pochodzić od klapek; drgania rosnące z obrotami częściej wiążą się z wirnikiem lub mocowaniem napędu |
Słaby ciąg: filtr, wentylacja czy dmuchawa?

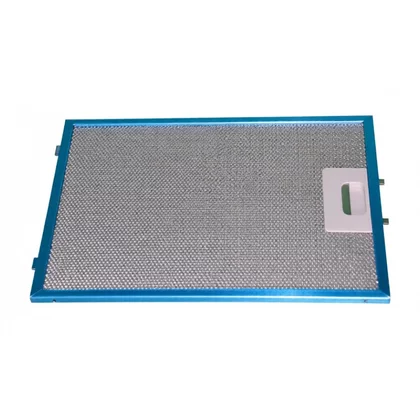

Najpierw sprawdź elementy, które ograniczają przepływ powietrza. Metalowy filtr przeciwtłuszczowy może być drożny z wyglądu, a jednocześnie mieć oczka wypełnione tłuszczem. Zdejmij go za uchwyt, zwalniając zatrzask i podtrzymując filtr drugą ręką. Umyty filtr należy dokładnie wysuszyć przed ponownym montażem; filtr zdeformowany, rozwarstwiony lub niedający się oczyścić kwalifikuje się do wymiany.
Filtr węglowy ma zastosowanie podczas pracy w obiegu zamkniętym. Gdy przestaje zatrzymywać zapachy albo silnie ogranicza przepływ, wymienia się go zgodnie z instrukcją właściwą dla zastosowanego typu. Nie każdy filtr węglowy jest przeznaczony do mycia lub regeneracji.
Jeżeli okap jest podłączony do kanału wentylacyjnego, sprawdź również:
- czy przewód nie jest zgnieciony, załamany lub zatkany;
- czy klapki zwrotne otwierają się pod wpływem przepływu i swobodnie wracają;
- czy w kuchni jest zapewniony dopływ powietrza;
- czy po chwilowym uchyleniu okna praca okapu wyraźnie się poprawia.
Poprawa po uchyleniu okna wskazuje na niedostateczny nawiew do pomieszczenia, a nie na konieczność wymiany dmuchawy. Próba bez filtrów może pomóc znaleźć ograniczenie przepływu, lecz należy wykonać ją krótko i bez gotowania — filtry chronią wnętrze przed tłuszczem.
Jak ocenić silnik i wirnik dmuchawy?
Po odłączeniu okapu od zasilania wyjmij filtry i obejrzyj widoczną część dmuchawy. Wirnik powinien obracać się bez wyraźnego tarcia, blokowania i dużego luzu. Nagromadzony nierównomiernie tłuszcz może powodować niewyważenie, natomiast pęknięta łopatka, zdeformowany wirnik lub ocieranie o obudowę wymaga naprawy mechanicznej albo wymiany odpowiedniej części.
Przy diagnostyce elektrycznej wielobiegowego silnika technik może odłączyć jego złącze i sprawdzić ciągłość uzwojeń między zaciskiem wspólnym a odczepami biegów. Nie ma jednej prawidłowej rezystancji dla wszystkich silników okapów. Wyniki należy porównać ze schematem, oznaczeniami silnika lub sprawnym zespołem tego samego wykonania. Przerwa w konkretnym torze może tłumaczyć brak jednego biegu, ale sama ciągłość uzwojenia nie potwierdza prawidłowej pracy silnika pod obciążeniem.
Zwykły multimetr pozwala wykryć zwarcie lub ewidentną przerwę, lecz nie zastępuje badania rezystancji izolacji odpowiednim miernikiem. Zapach spalenizny, nadtopiona izolacja, przebarwienia uzwojeń albo szybkie przegrzewanie są sygnałem, aby nie uruchamiać okapu do czasu ustalenia przyczyny.
Pomiary pod napięciem sieciowym oraz badanie izolacji są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczenia miejsca pracy. Nie należy zasilać odłączonego silnika „na krótko” na podstawie kolorów przewodów ani obchodzić przełącznika.
Sterowanie i przełączniki suwakowe
Jeżeli jeden suwak porusza się luźno, wpada do wnętrza albo nie zatrzymuje się w pozycjach roboczych, problem może być mechaniczny i dotyczyć samego suwaka lub obudowy sterowania. Gdy mechanizm działa, ale wybrany bieg nie jest załączany, trzeba sprawdzić styki przełącznika, złącza i wiązkę.
Przy odłączonym zasilaniu można oznaczyć przewody, zrobić zdjęcie ich ułożenia i odpiąć przełącznik. Pomiar ciągłości wykonuje się pomiędzy właściwym stykiem wspólnym a wyjściami wybieranymi w kolejnych pozycjach. Przypisania zacisków nie należy zgadywać — zależy ono od wersji przełącznika. Brak ciągłości w jednej pozycji, mimo prawidłowego ruchu mechanizmu, przemawia za uszkodzeniem styków.
Gdy nie działa całe urządzenie, przed zakupem płytki należy wykluczyć przewód zasilający, zaciski i zabezpieczenia. Przerwany bezpiecznik na płytce jest skutkiem, a nie pełną diagnozą: wstawienie nowego bez znalezienia przyczyny może doprowadzić do ponownego uszkodzenia. Płytki sterowania bywają naprawialne, ale decyzję o naprawie lub wymianie należy podjąć dopiero po sprawdzeniu ich zasilania i obciążeń.
Oświetlenie, oprawa i klosz
Brak światła przy działającym wentylatorze warto diagnozować od źródła światła. Po odłączeniu zasilania i ostygnięciu lampy sprawdź, czy element nie jest przepalony, poluzowany albo zakleszczony w oprawie. Obejrzyj klosz, pierścień mocujący, styki oprawy oraz przewody pod kątem nadpalenia i śladów przegrzania.
Nowe źródło światła musi mieć zgodny trzonek, napięcie, dopuszczalną moc, gabaryty i konstrukcję odpowiednią do oprawy. Sam fakt, że żarówkę można wkręcić lub włożyć, nie potwierdza jej zgodności. Jeżeli nowa, prawidłowo dobrana lampa również nie świeci, dalszej kontroli wymaga oprawa, przełącznik i tor zasilania oświetlenia.
Dostęp do części i bezpieczna wymiana
Typowa kolejność dostępu do elementów znajdujących się wewnątrz tego rodzaju okapu rozpoczyna się od odłączenia zasilania, zdjęcia filtrów tłuszczowych i zabezpieczenia płyty kuchennej. Zakres dalszego demontażu zależy od wymienianej części:
- filtr węglowy znajduje się przy zespole dmuchawy i jest dostępny po zdjęciu filtrów metalowych;
- oświetlenie jest dostępne od dolnej strony po zdjęciu osłony lub elementu mocującego właściwego dla oprawy;
- przełączniki i płytka znajdują się za panelem sterowania;
- silnik, wirnik i obudowa dmuchawy wymagają odłączenia przewodów oraz zwolnienia mocowań zespołu;
- komin wewnętrzny i zewnętrzny oraz ich wsporniki są elementami konstrukcyjnymi montowanymi nad korpusem.
Przed rozłączeniem instalacji wykonaj czytelne zdjęcia, oznacz złącza i sprawdź sposób prowadzenia przewodów. Nie ciągnij za żyły, nie przekładaj dowolnie końcówek między zaciskami i nie uruchamiaj silnika bez prawidłowo zamontowanego wirnika oraz osłon. Po naprawie sprawdź kolejno oświetlenie, wszystkie biegi, nietypowe drgania i przepływ powietrza.
Jak dobrać część do Amica OKB 9912 I Inox?
Nazwa OKB 9912 I Inox nie powinna być jedyną podstawą zamówienia. W urządzeniach Amica należy odczytać z tabliczki znamionowej:
- pełny model;
- kod wyrobu — dla tej kategorii 1002009;
- 14-cyfrowy numer fabryczny.
Tabliczka okapu znajduje się zwykle wewnątrz korpusu i jest widoczna po zdjęciu filtra przeciwtłuszczowego. Nie pomyl wersji inox z podobnie nazwanym białym wariantem OKB 9912 W 1002380. Elementy mogą wyglądać podobnie, ale różnić się kolorem, mocowaniami, złączem, liczbą biegów, uzwojeniem silnika lub wykonaniem panelu.
W przypadku silnika i sterowania porównaj również oznaczenie ze starej części, układ złączy i zgodność katalogową. Dla wirnika liczą się kierunek, średnica, osadzenie na osi i współpraca z obudową dmuchawy. Przy kominach, filtrach i częściach korpusu istotne są wymiary, wykończenie oraz rozmieszczenie mocowań. Jeśli kod wyrobu na tabliczce jest inny, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz stronę zgodną z pełnymi danymi urządzenia.
FAQ – części do okapu Amica OKB 9912 I Inox
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba sprawdzić filtr tłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu, klapki zwrotne i dopływ powietrza do kuchni. Silnik lub wirnik podejrzewa się mocniej, gdy przepływ pozostaje słaby mimo usunięcia oporów albo napęd pracuje nierówno.
Dlaczego silnik buczy, ale wentylator nie rusza?
Przyczyną może być mechanicznie zablokowany wirnik, tarcie o obudowę albo usterka elektryczna napędu. Najpierw, przy odłączonym zasilaniu, sprawdź swobodę obrotu. Nie pomagaj wirnikowi ręką przy włączonym okapie.
Czy można wymienić tylko suwak przełącznika?
Tak, jeśli uszkodzona jest wyłącznie część mechaniczna, a właściwy przełącznik i jego styki działają prawidłowo. Jeżeli suwak porusza mechanizmem, lecz funkcja nie jest załączana, potrzebna jest diagnostyka przełącznika, przewodów lub płytki.
Czy filtr węglowy jest potrzebny po podłączeniu okapu do komina?
Filtr węglowy jest przeznaczony przede wszystkim do obiegu zamkniętego. Przy pracy jako wyciąg powietrze jest usuwane kanałem, a zbędny filtr węglowy może dodatkowo ograniczać przepływ. Konfigurację należy potwierdzić w instrukcji właściwej dla urządzenia i instalacji.
Jakie dane są potrzebne do doboru części?
Przygotuj model OKB 9912 I Inox, kod wyrobu 1002009 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy silniku, płytce lub przełączniku warto dodatkowo podać oznaczenia umieszczone bezpośrednio na starej części.
