1006693 - Okap nadkuchenny OKC 9417 I (Amica)
Części do okapu Amica OKC 9417 I o kodzie wyrobu 1006693 obejmują filtry, elementy dmuchawy, sterowanie, oświetlenie, przewody i części obudowy. Słabe odprowadzanie oparów, hałas albo brak światła nie przesądzają jeszcze, który podzespół jest uszkodzony. Przed zakupem ustal tryb pracy okapu, wykonaj podstawowe kontrole i porównaj pełne dane z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OKC 9417 I?
W tym modelu układ pochłaniania oparów, dmuchawa, oświetlenie i sterowanie mogą działać niezależnie. Dlatego przed wymianą części warto ustalić, które funkcje nadal są sprawne. Przykładowo działające światło przy nieruchomym wentylatorze wskazuje inną drogę diagnostyki niż całkowity brak reakcji urządzenia.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny lub źle ułożony przewód, brak dopływu powietrza, zabrudzona turbina | tryb pracy, stan filtrów, drożność wylotu i zmianę ciągu po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza, a nie na uszkodzenie silnika |
| Silnik buczy, lecz turbina nie rusza | zablokowanie tłuszczem, ciało obce, uszkodzenie silnika albo jego obwodu rozruchowego | po odłączeniu zasilania sprawdzić, czy turbina obraca się swobodnie | opór mechaniczny kieruje diagnostykę na dmuchawę; swobodny obrót nie potwierdza jednak sprawności elektrycznej silnika |
| Występują wibracje lub stukanie | zabrudzona albo uszkodzona turbina, luźna obudowa dmuchawy, niedokręcone mocowanie, klapa zwrotna lub przewód wentylacyjny | oględziny turbiny, obudowy i przewodu oraz ustalenie, czy hałas zależy od biegu | hałas narastający z prędkością częściej wiąże się z elementem wirującym; grzechotanie przy wylocie może pochodzić z klapy lub przewodu |
| Nie działa oświetlenie, ale wentylator pracuje | źródło światła, oprawka, przewody, transformator lub obwód sterowania | stan lampy i styków, obecność śladów przegrzania, ciągłość przewodów | sprawna żarówka nie wyklucza uszkodzenia transformatora ani płytki; pomiar napięcia jest kolejnym etapem serwisowym |
| Nie działają tylko wybrane biegi | przyciski, płytka sterowania, wiązka albo obwody silnika | stan przycisków i złączy, reakcję pozostałych funkcji | nie należy kupować silnika wyłącznie dlatego, że jeden bieg nie działa |
| Okap jest całkowicie martwy | gniazdo, przewód sieciowy, bezpiecznik, wiązka lub zasilacz płytki | zasilić inne urządzenie z gniazda, obejrzeć przewód, a po odłączeniu okapu sprawdzić ciągłość bezpiecznika | przepalony bezpiecznik jest skutkiem przerwania obwodu, ale nie wyjaśnia przyczyny; przed wymianą trzeba wykluczyć zwarcie |
Słabe pochłanianie nie zawsze oznacza zużyty silnik
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz:
- w trybie wyciągu powietrze jest odprowadzane przewodem poza pomieszczenie; filtr węglowy nie jest wtedy potrzebny, a spadek wydajności może powodować zatkanie, zgniecenie, nieszczelność lub zbyt duża liczba załamań przewodu;
- w trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy; nasycony filtr węglowy ogranicza przepływ i przestaje skutecznie neutralizować zapachy.

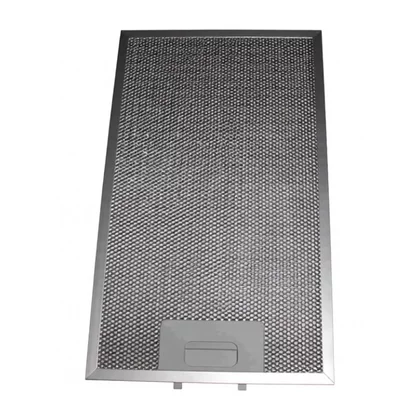

Metalowy filtr przeciwtłuszczowy należy wyjąć, obejrzeć pod światło i umyć, jeżeli jego siatka jest pokryta lepkim osadem. Przed ponownym montażem powinien całkowicie wyschnąć. Filtra węglowego jednorazowego nie myje się jak filtra aluminiowego — po nasyceniu wymaga wymiany. Sposób zamocowania filtra węglowego trzeba porównać ze starą częścią, ponieważ w wykazach dla urządzenia występują różne wykonania.
Przy pracy wyciągowej warto na krótko uchylić okno. Jeżeli ciąg wyraźnie się poprawia, pomieszczenie może nie zapewniać odpowiedniego nawiewu. Jeżeli poprawy nie ma, sprawdza się przewód, kratkę wylotową, klapę zwrotną oraz czystość turbiny. Dopiero po wykluczeniu oporów przepływu uzasadniona jest dokładniejsza diagnostyka dmuchawy.
Jak sprawdzić silnik i turbinę?
Po odłączeniu okapu od zasilania wyjmij filtr przeciwtłuszczowy. Dostęp do turbiny i dolnej części dmuchawy uzyskuje się od spodu urządzenia; demontaż całego zespołu może dodatkowo wymagać zdjęcia osłon wewnętrznych lub maskownicy komina. Przed odłączaniem przewodów zrób zdjęcie złączy i oznacz ich położenie.
Sprawdź, czy w łopatkach nie znajduje się ciało obce, czy nie ma grubego osadu tłuszczu oraz czy wirnik nie ociera o obudowę. Pęknięta, zdeformowana albo luźno osadzona turbina może powodować silne wibracje mimo sprawnego silnika. Nie wolno prostować łopatek na siłę ani uruchamiać okapu z niezabezpieczoną dmuchawą.
Pomiar ciągłości uzwojenia może ujawnić przerwę, ale sam poprawny wynik nie dowodzi, że silnik osiąga właściwe obroty pod obciążeniem. Należy również sprawdzić, czy nie ma przejścia między obwodem silnika a jego metalową obudową. Wynik odbiegający od dokumentacji danego silnika, ślady przegrzania lub uszkodzona izolacja przemawiają za wymianą albo oceną w serwisie.
Pomiar napięcia na pracującym okapie jest czynnością serwisową przy napięciu sieciowym. Wymaga kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczenia przed dotknięciem części czynnych. Nie jest przeznaczony dla osoby bez przygotowania. Technik może w ten sposób rozróżnić brak zasilania silnika od usterki samego napędu, ale musi korzystać ze schematu i punktów pomiarowych właściwych dla zastosowanego wykonania.
Oświetlenie 12 V: lampa, transformator czy sterowanie?
W wykazie części do kodu 1006693 występują między innymi halogen G4 12 V 20 W, transformator o napięciu wyjściowym 11,5 V oraz wiązka zasilania lamp. Przed zakupem trzeba jednak obejrzeć zamontowane oświetlenie, ponieważ późniejsza część zamienna lub przeróbka mogła mieć inne wykonanie.
Jeżeli nie świeci jedna lampa, zacznij od jej wymiany na sprawną o identycznym napięciu, mocy i trzonku. Halogenu nie chwytaj gołymi palcami za bańkę. Jeżeli nie działa całe oświetlenie, a wentylator i przyciski reagują, obejrzyj oprawki, przewody oraz złącza po stronie transformatora. Nadtopienie, przebarwienie albo luźny styk wymagają usunięcia przyczyny, a nie tylko założenia nowej żarówki.
Ciągłość przewodu i uzwojeń transformatora mierzy się przy odłączonym zasilaniu i rozłączonym badanym obwodzie. Przerwa może wskazywać na uszkodzenie, lecz prawidłowa ciągłość nie potwierdza właściwego napięcia pod obciążeniem. Pomiar strony zasilanej z sieci i napięcia podczas pracy powinien wykonać technik. Nie wolno zastępować lampy 12 V źródłem przeznaczonym bezpośrednio do 230 V ani omijać transformatora.
Brak reakcji panelu i diagnostyka płytki
Całkowicie martwy panel nie jest wystarczającym dowodem uszkodzenia płytki sterowania. Najpierw sprawdza się gniazdo, przewód sieciowy, bezpiecznik, wiązki i złącza. Bezpiecznik bada się miernikiem w trybie ciągłości po odłączeniu urządzenia. Pomiar najlepiej wykonać po odizolowaniu przynajmniej jednej strony elementu od pozostałego obwodu, aby uniknąć wyniku przez równoległe ścieżki.
Jeżeli bezpiecznik ma przerwę, nie należy wymieniać go wielokrotnie „na próbę” ani stosować większego prądu znamionowego. Przyczyną może być zwarcie w zasilaczu płytki, przewodach, transformatorze, silniku lub innym odbiorniku. Dopiero po jej znalezieniu montuje się bezpiecznik o parametrach zgodnych z oryginałem.
Uszkodzenie sekcji zasilającej modułu bywa naprawialne, dlatego przed zakupem kompletnej płytki warto zlecić jej ocenę elektronikowi. Wymiana całego sterownika ma uzasadnienie, gdy uszkodzenia są rozległe, nie ma możliwości bezpiecznej naprawy albo naprawiony moduł nie przechodzi kontroli działania.
Demontaż i wymiana części
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą przed spadającymi elementami.
- Wyjmij aluminiowy filtr przeciwtłuszczowy, podtrzymując go podczas zwalniania zatrzasku.
- Wykonaj zdjęcia prowadzenia przewodów, położenia złączy i mocowań.
- Przy wymianie szkła lub maskownic zapewnij podparcie części; elementy hartowane są odporne podczas użytkowania, ale uderzenie w krawędź może spowodować ich rozpad.
- Zabrudzenia wokół dmuchawy usuń bez zalewania silnika, transformatora i płytki.
- Po zamontowaniu części sprawdź ręcznie swobodę turbiny, pewność mocowań i brak przewodów w jej zasięgu.
- Załóż filtry, a następnie sprawdź kolejno oświetlenie i każdy bieg wentylatora. Przerwij próbę przy zapachu przegrzanej izolacji, iskrzeniu, nierównych obrotach lub silnych drganiach.
Krawędzie metalowej obudowy mogą być ostre. Przy pracach wewnątrz urządzenia stosuj rękawice odporne na przecięcie. Naprawy płytki, pomiary pod napięciem oraz ingerencja w przewód ochronny wymagają wykwalifikowanego serwisanta.
Jak dobrać część do Amica OKC 9417 I?
Podstawą identyfikacji jest kod wyrobu 1006693, ale przy zamówieniu warto podać również model oraz pełny 14-cyfrowy numer fabryczny. Tabliczka znamionowa okapu znajduje się wewnątrz obudowy i jest dostępna po wyjęciu aluminiowych filtrów.
Oprócz zgodności katalogowej porównaj cechy istotne dla konkretnego podzespołu:
- filtr przeciwtłuszczowy — numer części, wymiary, grubość, rozmieszczenie zaczepów i uchwytu;
- filtr węglowy — tryb pracy okapu, kształt, liczba sztuk i sposób mocowania;
- silnik oraz turbina — numer części, mocowanie, średnica i kierunek wirnika, liczba oraz układ przewodów;
- płytka i wiązka — oznaczenie, rozmieszczenie złączy, wersja wykonania i obsługiwane funkcje;
- oświetlenie — napięcie, moc, typ trzonka lub modułu oraz sposób mocowania;
- szkło i maskownice — wymiary, kolor, rozstaw otworów oraz strona montażu.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Przykładem jest oświetlenie: podobnie wyglądające lampy mogą pracować przy innym napięciu. Także filtr o prawidłowej szerokości może nie pasować, jeśli różni się położeniem zatrzasku. Jeżeli kod na tabliczce nie wynosi 1006693, przejdź do kategorii okapów Amica o szerokości 70–90 cm i wybierz stronę właściwego urządzenia.
FAQ — części i naprawa Amica OKC 9417 I
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź czystość filtrów, dopływ powietrza do kuchni, przewód wylotowy, klapę zwrotną i turbinę. Silnik ocenia się dopiero po wykluczeniu oporów przepływu oraz zablokowania dmuchawy.
Czy filtr węglowy jest potrzebny przy podłączeniu okapu do komina wentylacyjnego?
Filtr węglowy służy do pracy w obiegu zamkniętym, czyli jako pochłaniacz. W trybie wyciągu opary są odprowadzane przewodem na zewnątrz, a dodatkowy filtr węglowy może niepotrzebnie ograniczać przepływ.
Dlaczego po wymianie żarówki światło nadal nie działa?
Możliwa jest usterka oprawki, wiązki, transformatora albo obwodu sterowania. Najpierw potwierdź, że nowa lampa ma właściwe napięcie, moc i trzonek. Dalsze pomiary zasilania powinien wykonać technik.
Czy przepalony bezpiecznik wystarczy zastąpić nowym?
Nie bez ustalenia przyczyny. Bezpiecznik mógł zadziałać wskutek zwarcia w płytce, silniku, transformatorze lub przewodach. Zastosowanie elementu o większej wartości albo jego mostkowanie stwarza zagrożenie pożarem i porażeniem.
Jakie dane są potrzebne do zamówienia części?
Podaj model Amica OKC 9417 I, kod wyrobu 1006693 oraz 14-cyfrowy numer fabryczny. W przypadku oświetlenia, sterowania, filtra lub dmuchawy warto dołączyć także zdjęcie starej części i jej oznaczeń.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica tabliczka znajduje się wewnątrz obudowy. Dostęp uzyskuje się po wyjęciu aluminiowych filtrów przeciwtłuszczowych. Przed ich demontażem odłącz urządzenie od zasilania.
